基于Simmechanics的七杆联动执行机构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126371
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构
  • 基于Simmechanics的七杆联动执行机构

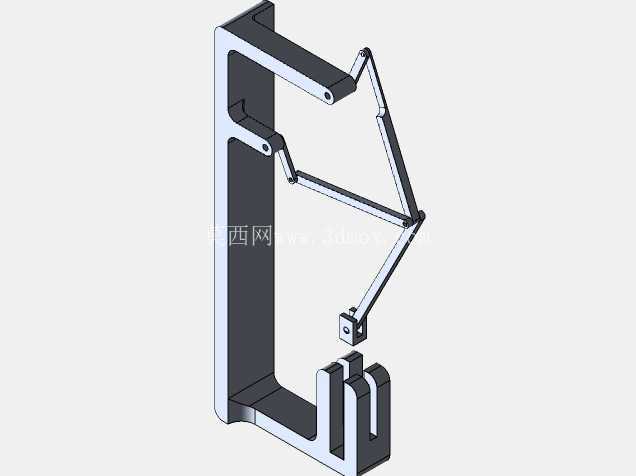

这套七杆联动机构的设计初衷,是为小行程直线拾取工位提供一种结构紧凑、传动路径短的执行方案,常见于3C电子装配线的小件上下料、实验室小型样本转移装置这类对安装空间有严格限制的场景。区别于常规的四杆、六杆机构,七杆构型通过增加一个约束连杆,能够在固定安装座的有限边界内,实现末端执行器近似垂直的直线往复运动,不需要额外加装直线导轨副,就能减少滑动摩擦带来的精度损耗与维护需求。

从结构布局来看,整套机构的安装基准为L型一体化固定座,竖直段作为所有主动、从动连杆的铰接承载基体,水平段预留末端执行件的作业避让空间,安装时仅需通过固定座背部的两个定位销孔完成与设备机架的锁紧,不需要额外设计复杂的转接支架,适配现有多数小型自动化设备的安装接口。固定座竖直方向的总高度控制在常规直线模组安装尺寸的三分之二左右,水平方向伸出长度不超过120mm,整套机构完全收拢时的横向轮廓不超出固定座侧边,不会对周边工位的物料输送路径产生干涉。

设计过程中首先通过运动学逆解确定各连杆的长度配比:主动摇杆与固定座的铰接点设置在竖直段中上部,保证驱动件输入小角度摆动时,末端能获得足够的作业行程;中间的两根从动连杆形成平行四边形约束段,用来抵消运动过程中末端执行件的角度偏转,保证拾取端始终保持垂直向下的作业姿态;最靠近末端的短连杆作为行程放大段,通过铰接点的位置偏移,将主动件的摆动角度转化为末端的直线位移,整个运动行程内的传动角始终保持在40度以上,避免出现机构死点,同时降低驱动端的扭矩负载。

各连杆之间的铰接位置均采用标准销轴配合自润滑衬套的结构,不需要额外添加润滑管路,长时间运行下的铰接间隙可以通过衬套的预紧结构补偿,保证重复定位精度稳定在0.1mm以内。末端执行件的安装接口设置为标准的快换卡槽,可以直接适配真空吸盘、微型夹爪等不同的作业端头,不需要重新加工连杆末端的连接结构,切换不同作业场景时仅需更换端头即可完成适配。

在实际工况适配中,这套机构可以直接由舵机或者微型旋转气缸驱动主动摇杆,不需要搭配丝杠、同步带这类直线传动部件,整体重量控制在200g以内,对于负载在500g以下的小件拾取、转移作业,其运动响应速度比常规直线滑台快30%左右,同时运行噪音更低。由于所有连杆均采用扁平化的钣金折弯或者型材加工结构,零件加工难度低,不需要复杂的五轴加工工序,单件制造成本远低于同行程的线性模组,适合小批量设备的快速迭代组装。

需要注意的是,安装时要保证所有连杆的铰接面处于同一平面,避免出现连杆别劲导致的运动卡滞,固定座的安装平面平面度需要控制在0.05mm以内,防止长期运行下连杆出现侧向变形。机构的运动行程可以通过调整主动摇杆的摆动角度进行微调,不需要更换连杆零件,就能适配10mm到35mm范围内的不同作业行程需求,对于小空间内的短行程往复作业场景,这套七杆机构能够在保证运动精度的前提下,大幅压缩机构的占用空间,降低设备的整体制造成本。
