ArduinoNano开发板精细三维结构设计

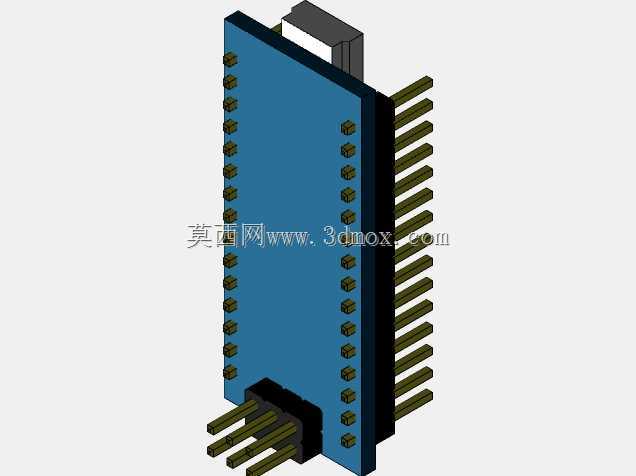

这款Arduino Nano开发板的三维结构设计，主要面向嵌入式开发、智能硬件原型制作、小型自动化装置搭建等场景，是创客、电子工程师在项目前期做结构适配、安装验证时的核心参考模型。在实际项目应用中，很多小型智能设备、桌面级自动化小装置、定制化传感采集终端都会选用这款开发板作为核心控制单元，它的体积优势让它可以嵌入到空间极其受限的壳体内部，完成信号采集、逻辑运算、外设驱动等核心功能，相比常规尺寸的控制板，它能大幅缩减终端设备的整体体积，适配更多紧凑型的设计需求。从功能特性来看，这款开发板两侧排布的排针引脚覆盖了全部IO口、电源接口、通讯接口，顶部预留的USB接口可以直接完成程序烧录与串口通讯，底部的排针组也支持直插焊接或者排座连接，能够灵活适配不同的连接方式，不管是做面包板快速验证，还是直接焊接到定制PCB上，都能获得稳定的连接效果。在设计思路上，整个模型完全还原了实物的结构比例，板身的蓝色阻焊层、排针的金属色泽、USB接口的塑料与金属结构都做了精准还原，每一个引脚的间距、排针的伸出长度、板身的厚度都严格按照实物尺寸建模，能够直接导入到装配体中做干涉检查。外形尺寸方面，这款开发板的整体长度、宽度都控制在极小的范围内，安装边界上，两侧排针的外侧间距、上下排针的端部距离都做了精准标定，在做外壳设计、安装位开孔时，可以直接参考模型的尺寸参数预留安装空间，不需要反复测量实物调整。排针的直径、伸出板身的长度也完全匹配实物，在设计配套的排座、固定结构时，可以直接和模型做配合验证，避免出现安装错位、引脚干涉的问题。USB接口的突出高度、接口内部的空腔结构也做了还原，在设计外壳的USB开口时，可以精准匹配开口的位置与大小，保证外接数据线可以顺利插拔。整个模型的结构细节完整，不管是用来做项目的结构装配验证，还是做教学演示的可视化模型，都能满足使用需求，帮助开发者在开模、制作实物之前就完成全部结构适配工作，减少反复打样调整的成本，提升项目开发的效率。
