HC-SR04超声波测距传感器安装支架结构

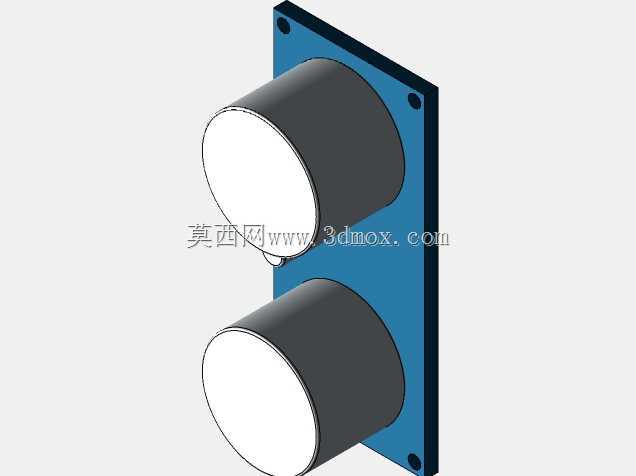

　　在小型移动机器人、AGV避障单元、智能小车以及各类自动化测距工位的结构搭建中，HC-SR04这类双探头超声波测距模块几乎是入门到量产项目里最常见的感知部件，而配套的安装固定支架往往是结构工程师在整机布局阶段最先需要落地的小件。这套三维结构完整还原了模块本体与配套立式安装板的装配关系，两个圆柱形超声探头沿竖直方向同轴排布，探头前端的圆形振子面保持齐平，后方的模块壳体贴合在蓝色安装立板的正面，整体装配关系清晰，没有多余的干涉特征。

　　从实际安装边界来看，这块安装板采用平板折弯式的立式布局，板体在对应两个探头的位置开出避让孔位，让探头壳体可以部分穿过板体，既保证探头发声面完全露出、不被板材遮挡超声波的发射与接收路径，又能通过板体背后的空间容纳模块的引脚与接线端。安装板的上下两端各预留了一个圆形安装通孔，孔位沿板体竖直中心线对称分布，这两个孔是整机装配时的主固定接口，可以直接穿入M3或者M4的盘头螺丝，将整个传感器组件锁附在机器人底盘前端、设备机架立面或者流水线侧装的检测工位上。孔位的边距做了合理留量，螺丝头的压紧面完全落在板材实体区域，不会出现孔边开裂或者螺丝滑牙的风险，板体的厚度选取也兼顾了刚性与轻量化，普通3D打印PLA材质1.5到2毫米壁厚即可满足使用，钣金加工时选用1毫米冷轧钢板也不会发生明显形变。

　　设计思路上，这套结构没有采用复杂的包裹式外壳，而是用极简的立板支撑形式解决模块固定的核心需求。很多初学者在搭建测距平台时习惯用扎带或者双面胶把模块粘在机架上，使用过程中很容易出现探头角度偏移、振动后位置松动的问题，直接导致测距数据跳变、避障阈值误触发。这款支架通过板体上的定位轮廓贴合模块壳体的侧壁，两个探头的圆柱面和板上避让孔形成径向限位，模块装入后不会发生绕探头轴线的转动，两个探头的中心连线始终保持竖直，保证超声波束的发射角处于设计预期范围内。支架的立面安装形式也让探头的探测方向垂直于安装板平面，在AGV小车前进方向布置时，探测面正对着行进前方的障碍物，波束覆盖区域不会因为安装倾斜出现上下偏移，在10毫米到3米左右的常规测距区间内，回波强度的稳定性比随意粘贴的安装方式提升明显。

　　从应用场景延伸来看，这套支架的安装孔位间距属于通用兼容尺寸，不仅可以固定标准HC-SR04模块，同外形尺寸的国产兼容超声波模块也可以直接适配。在多传感器环绕布局的扫地机器人或者服务机器人底盘上，可以沿底盘周向均匀布置4到6组同款支架，每个支架上的模块分别朝向不同方位，实现360度范围内的障碍物距离检测，支架统一的安装接口让底盘的钣金件或者打印件只需要加工统一规格的孔阵，不需要为每个方位的传感器单独设计固定结构，大幅减少整机零件的种类。在工业工位的简易存在检测场景里，也可以把这套支架侧装在输送线的机架旁，探头朝向输送面上方，用来判断料盒是否到达指定工位，相比光电开关，超声波传感器对透明物体、深色吸光物体的检测适应性更强，配套的支架可以快速调整安装高度，适配不同高度的被测工件。

　　结构建模过程中，两个探头的圆柱直径、壳体长度都按照实物模块的实测尺寸绘制，安装板的外形轮廓在探头轮廓之外留出了均匀的侧边余量，既不会因为板体过大浪费安装空间，也不会因为边缘距离探头太近导致结构强度不足。板体底部的平直边可以在装配时作为定位基准，贴紧机架的安装面后再锁付螺丝，不需要额外做治具就能保证探头探测方向的垂直度。探头前端的振子面和安装板前表面之间留出了少量间隙，避免装配时板材刮蹭振子表面的敏感涂层，同时这个间隙也不会过大导致模块在孔内出现窜动，整体配合松紧度适中，手工装配时直接把模块从板体后方推入避让孔即可完成预固定，后续可以点少量热熔胶或者在模块背面加泡棉压紧，就能适应振动较强的行走设备工况。
