四旋翼交叉布局折叠无人机机架

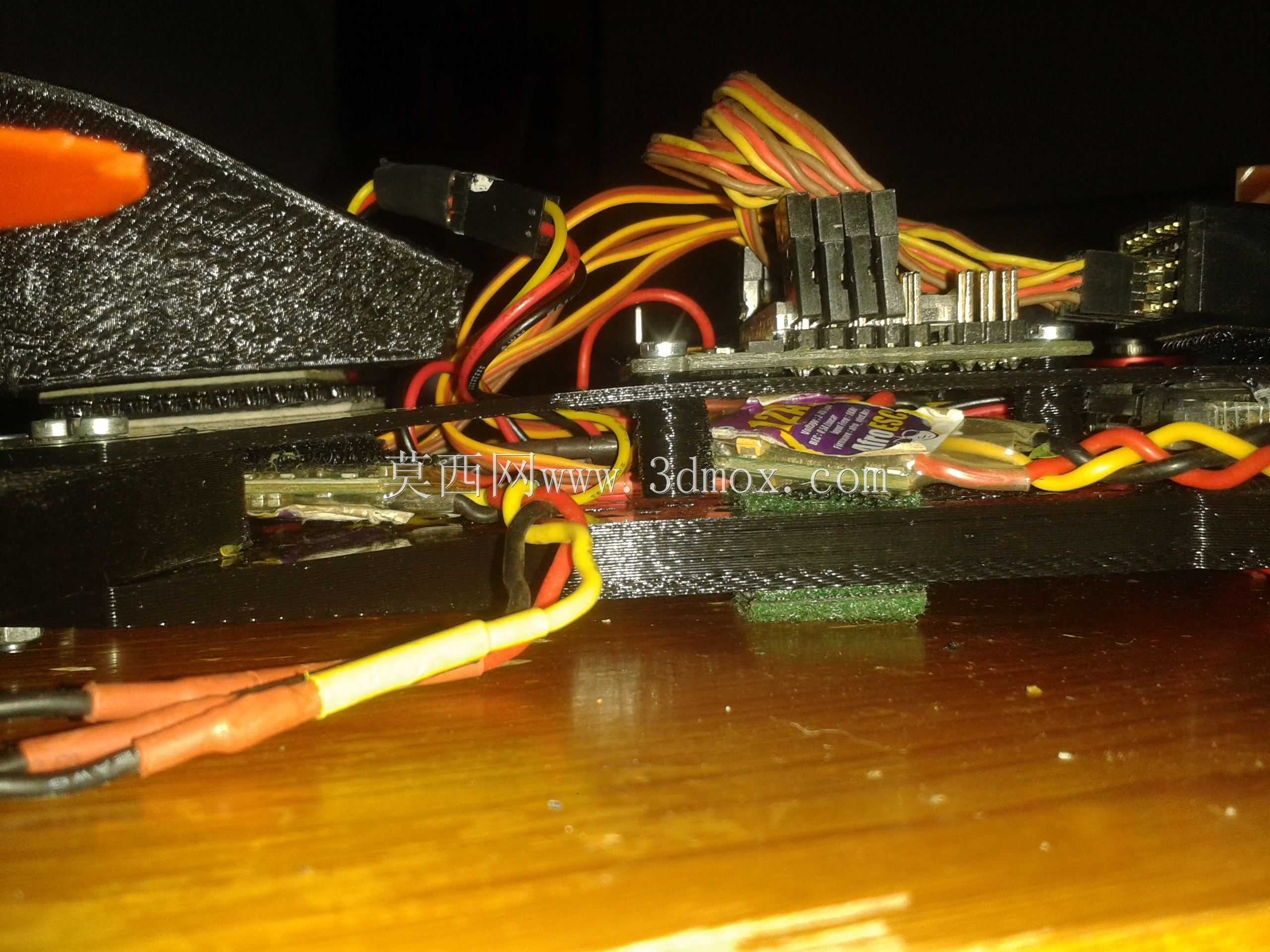

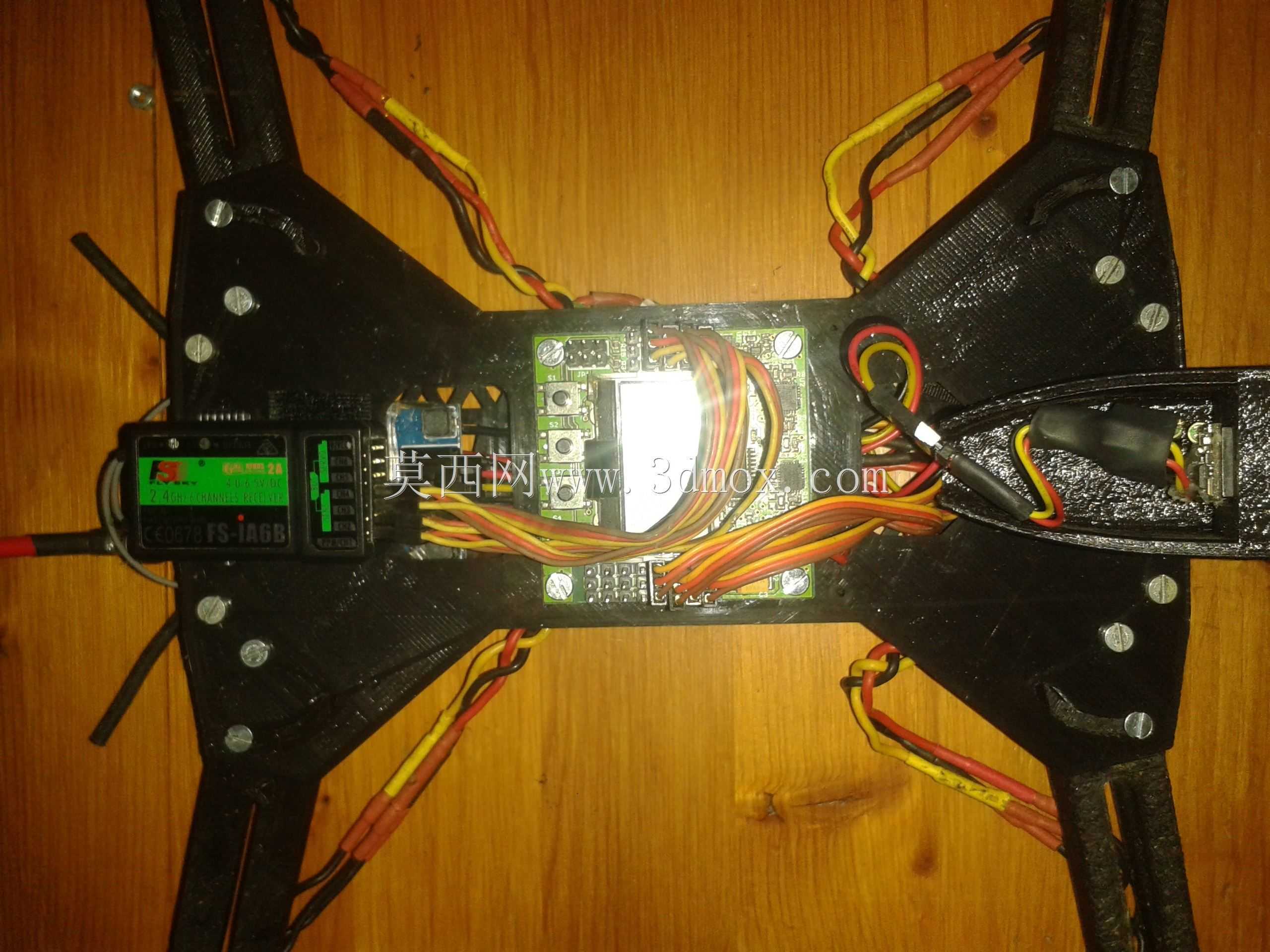

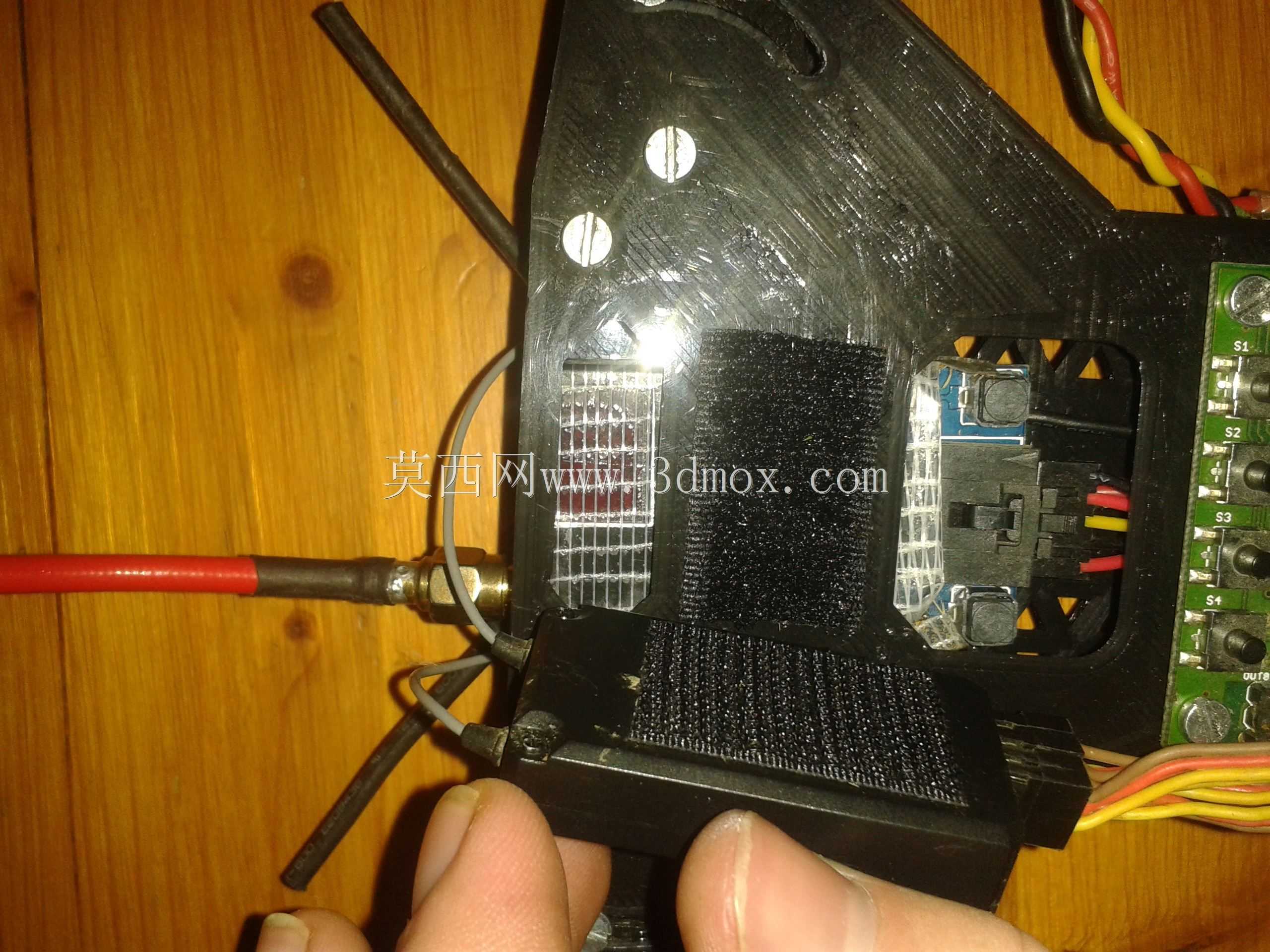

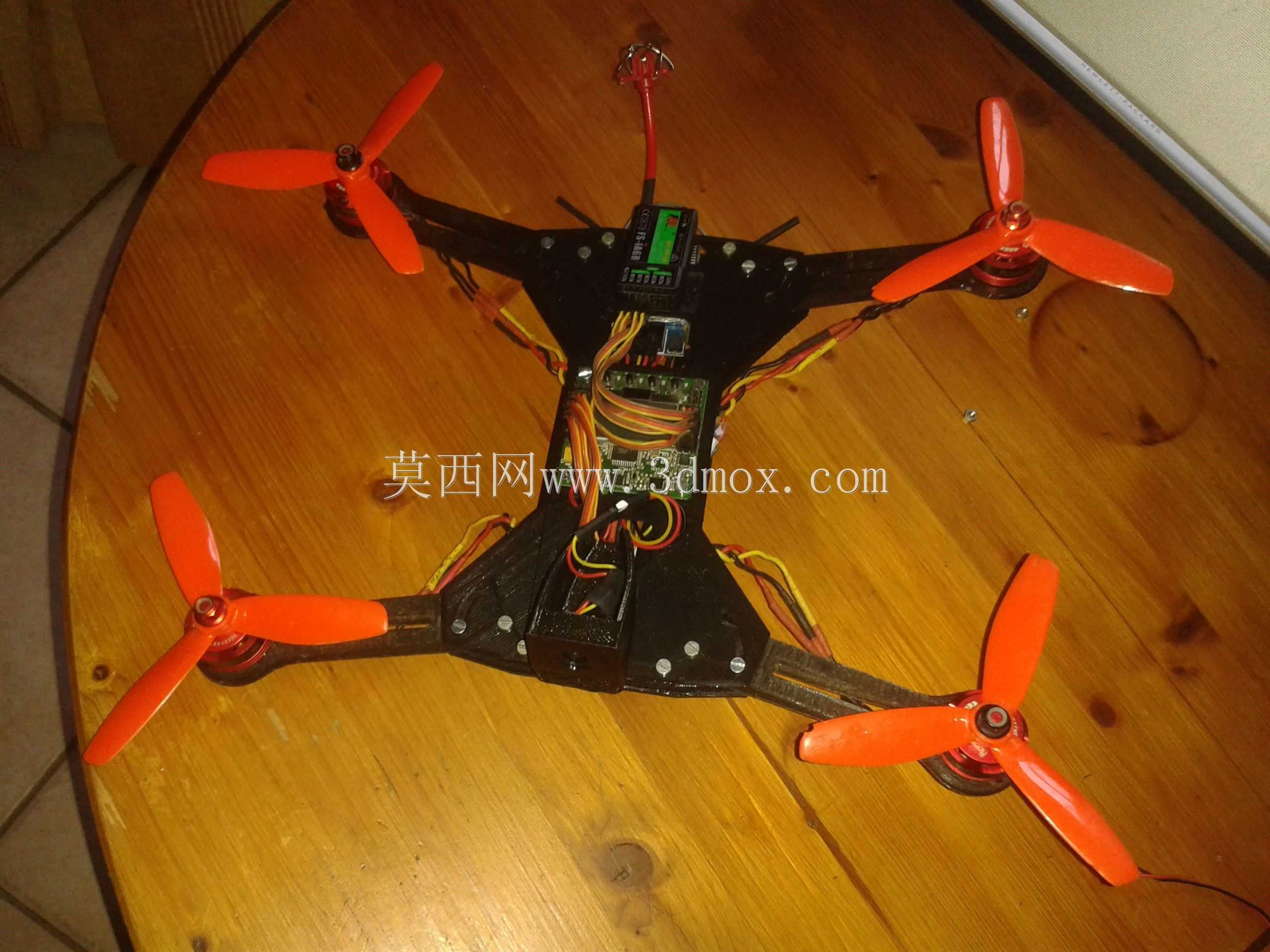

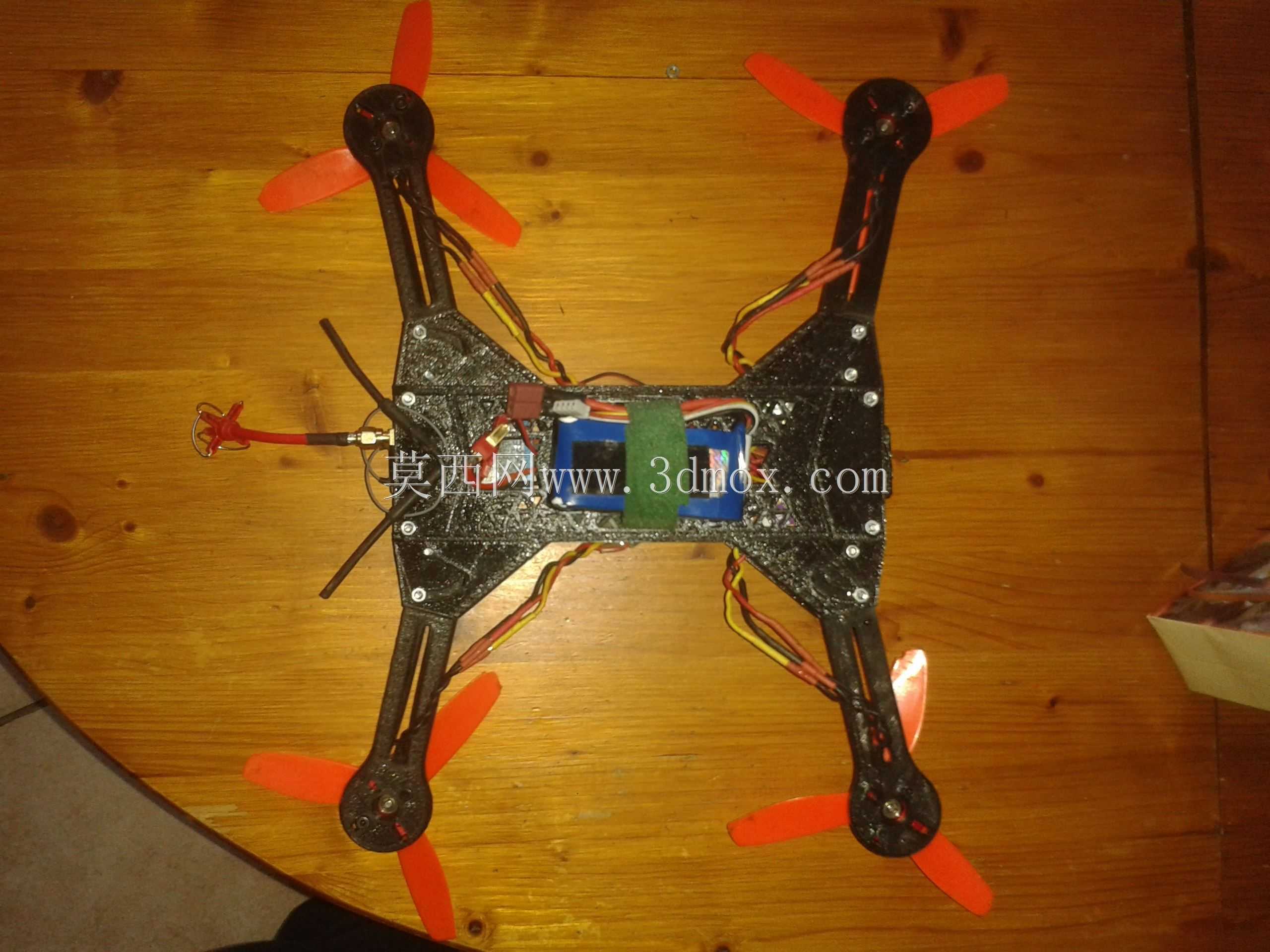

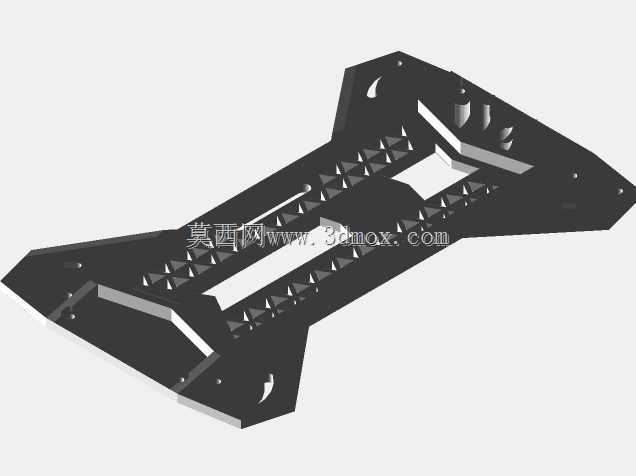

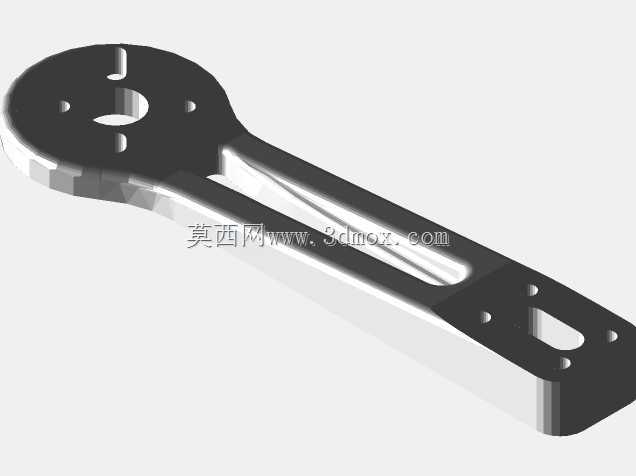

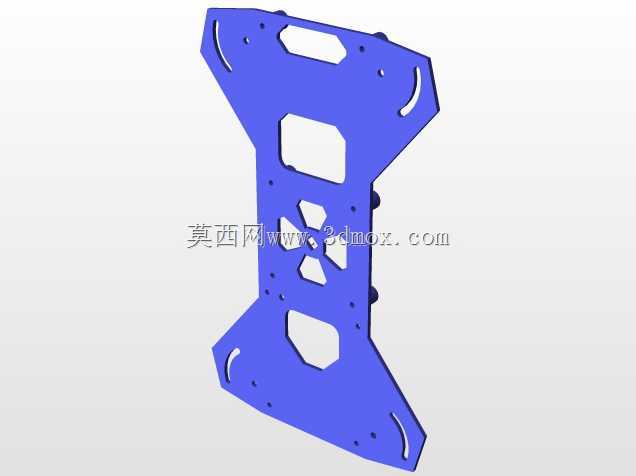

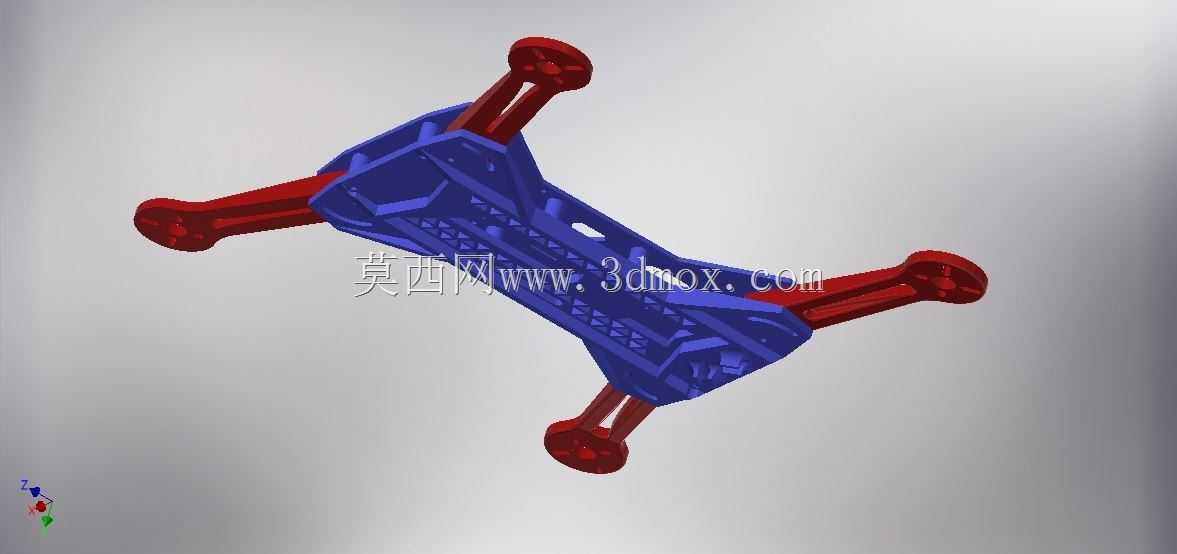

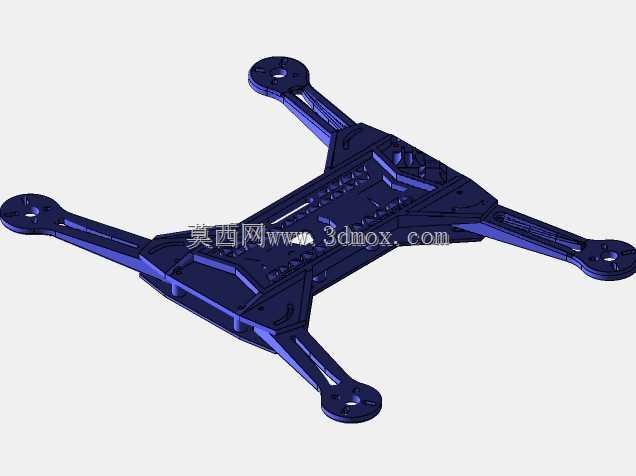

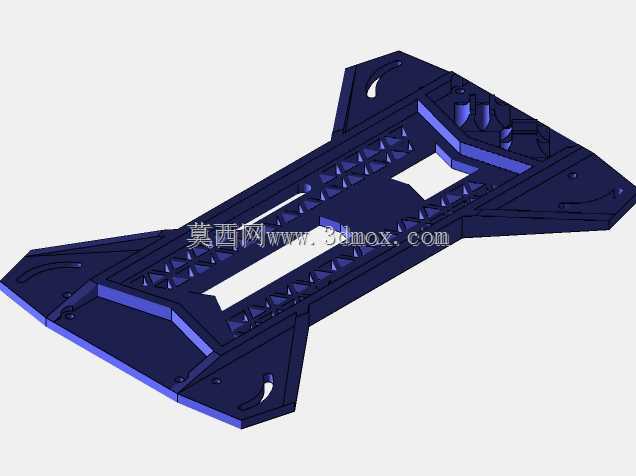

这款四旋翼交叉布局机架主要面向消费级航模爱好者、小型航拍作业以及入门级FPV穿越场景使用，可适配室内外短距离飞行、轻量化航拍挂载、青少年科创教学等多种场景，能够为飞控、动力系统、接收机等核心部件提供稳定的安装载体。机架整体采用交叉X型布局，四个机臂沿中心机身呈对称分布，重心集中在机身几何中心位置，能够有效降低飞行过程中的姿态偏移风险，提升飞行稳定性。机臂末端预留了标准电机安装孔位，可适配常规尺寸的竞速类车模电机，中心区域预留了飞控板、电调、电池的分层安装空间，能够兼容常用规格的小型飞控板、25A级别无刷电调以及3S规格锂电池，安装边界可覆盖1300mAh容量以内的锂聚合物电池，满足短续航飞行的动力搭载需求。设计上采用了机臂可折叠的结构方案，在发生碰撞冲击时机臂可通过预设的活动结构产生小幅形变卸力，避免刚性连接直接断裂，同时机臂与中心机身采用快拆式连接结构，即便机臂出现断裂损坏，也可单独替换对应机臂，无需更换整个机架，大幅降低后期维护成本。机架主体采用镂空轻量化设计，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，既能够降低整机自重提升飞行灵活性，也能为电调等部件提供更好的散热条件。整体结构兼顾了抗损性与易维护性，适合日常飞行练习以及轻度改装使用，可根据实际需求加装图传、摄像头等外设，拓展航拍、竞速等不同功能。
