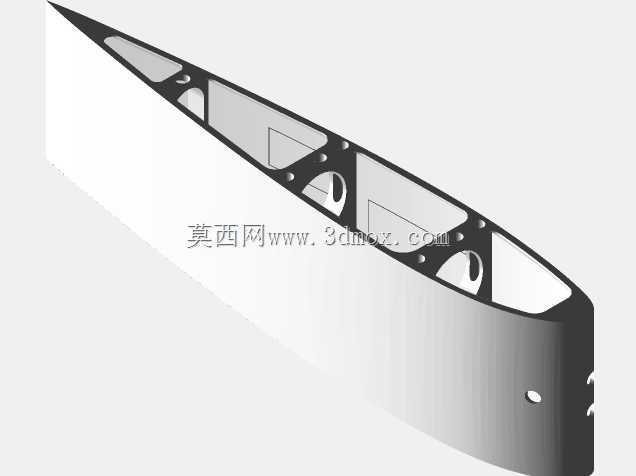

NACA23015翼型弦长200mm无人机翼剖面结构

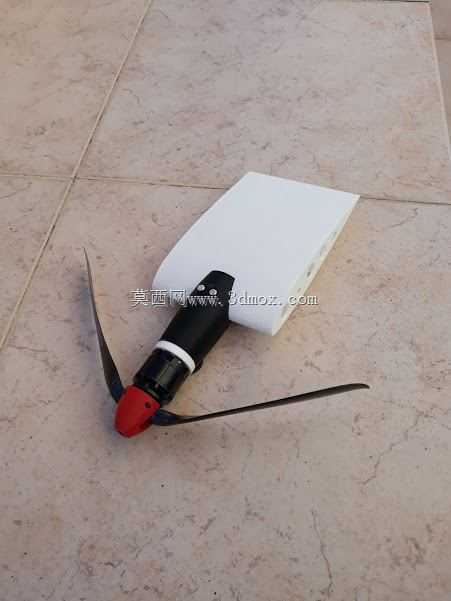

该翼剖面结构针对小型电动无人机的动力匹配需求设计，核心适配GT2815系列外转子电动发动机的安装与动力传递场景，广泛应用于固定翼航模、小型测绘无人机、低空巡检无人机的机翼制造环节，作为机翼的核心承力与翼型维持构件，直接决定机翼的气动效率与结构可靠性。在实际飞行场景中，该构件承担维持NACA23015翼型气动外形的核心作用，飞行过程中可将流经机翼上下表面的气流梳理为符合升力生成规律的流场，在低速飞行工况下具备较高的升阻比，能够有效降低动力系统的能耗，提升无人机的续航时长。同时其内部的镂空肋式结构可承担飞行过程中的气动弯矩与剪切力，将机翼承受的升力、阻力均匀传递至机身连接段，避免机翼在机动飞行、突风工况下出现形变或断裂。设计阶段优先兼顾气动性能与轻量化需求，整体弦长设定为200mm，翼型严格遵循NACA23015的标准轮廓参数，内部采用分段式肋板加镂空减重的结构方案，在保证结构刚度的前提下尽可能降低构件自重，减少无效载荷占比。结构上预留了与发动机安装座匹配的连接孔位，以及与机翼蒙皮、主梁对接的安装边界，孔位位置经过受力仿真优化，可直接与标准规格的GT2815发动机完成装配，无需二次打孔或结构修改。构件适配PETG材料的3D打印工艺，打印成型后无需复杂后处理即可完成装配，经过实际飞行测试验证，在常规起降、平飞、小半径转弯等工况下结构形变量控制在允许范围内，气动表现符合设计预期，能够满足小型电动无人机的日常使用需求。
