三角洲结构Folc桌面级3D打印机原型

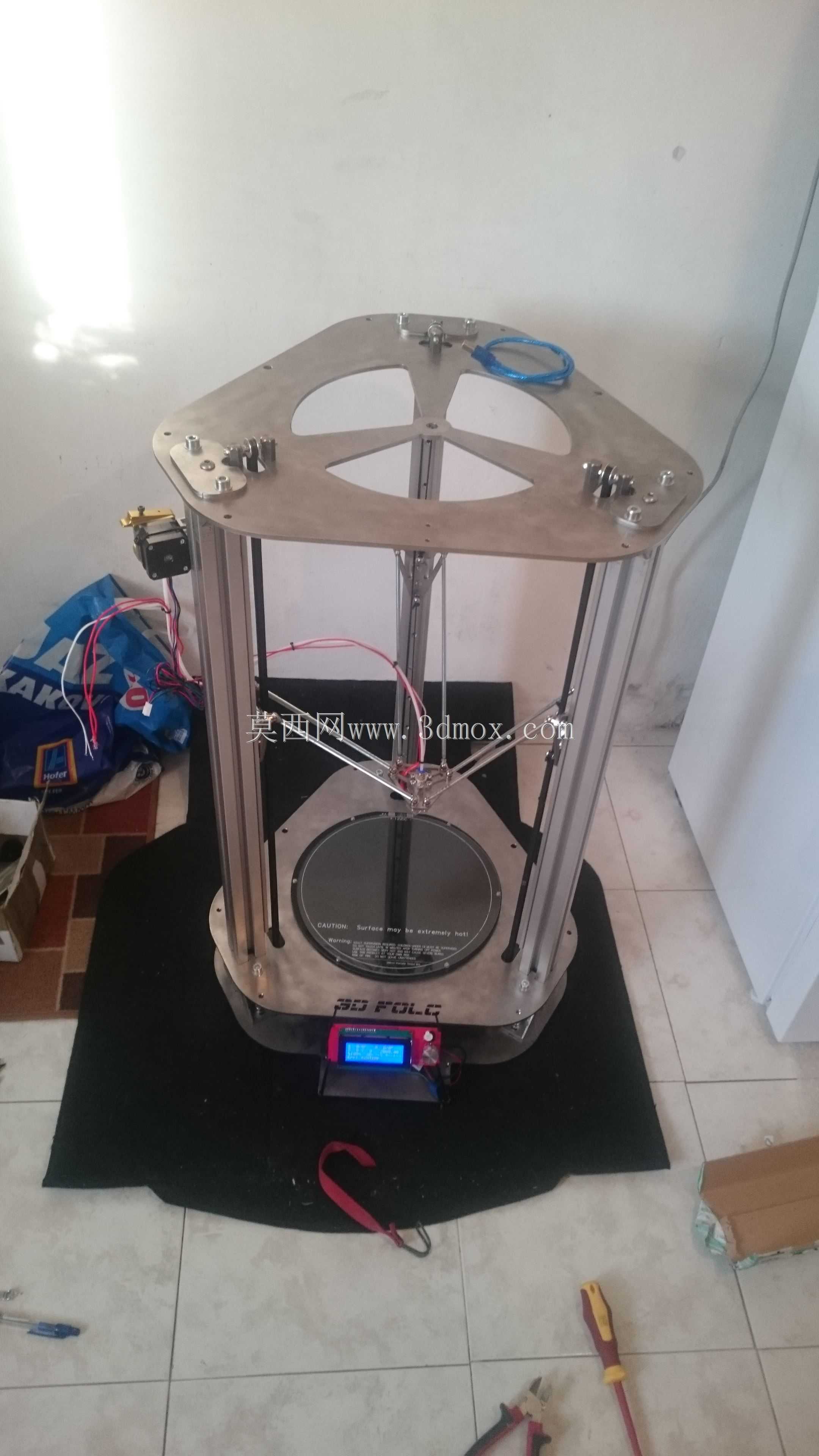

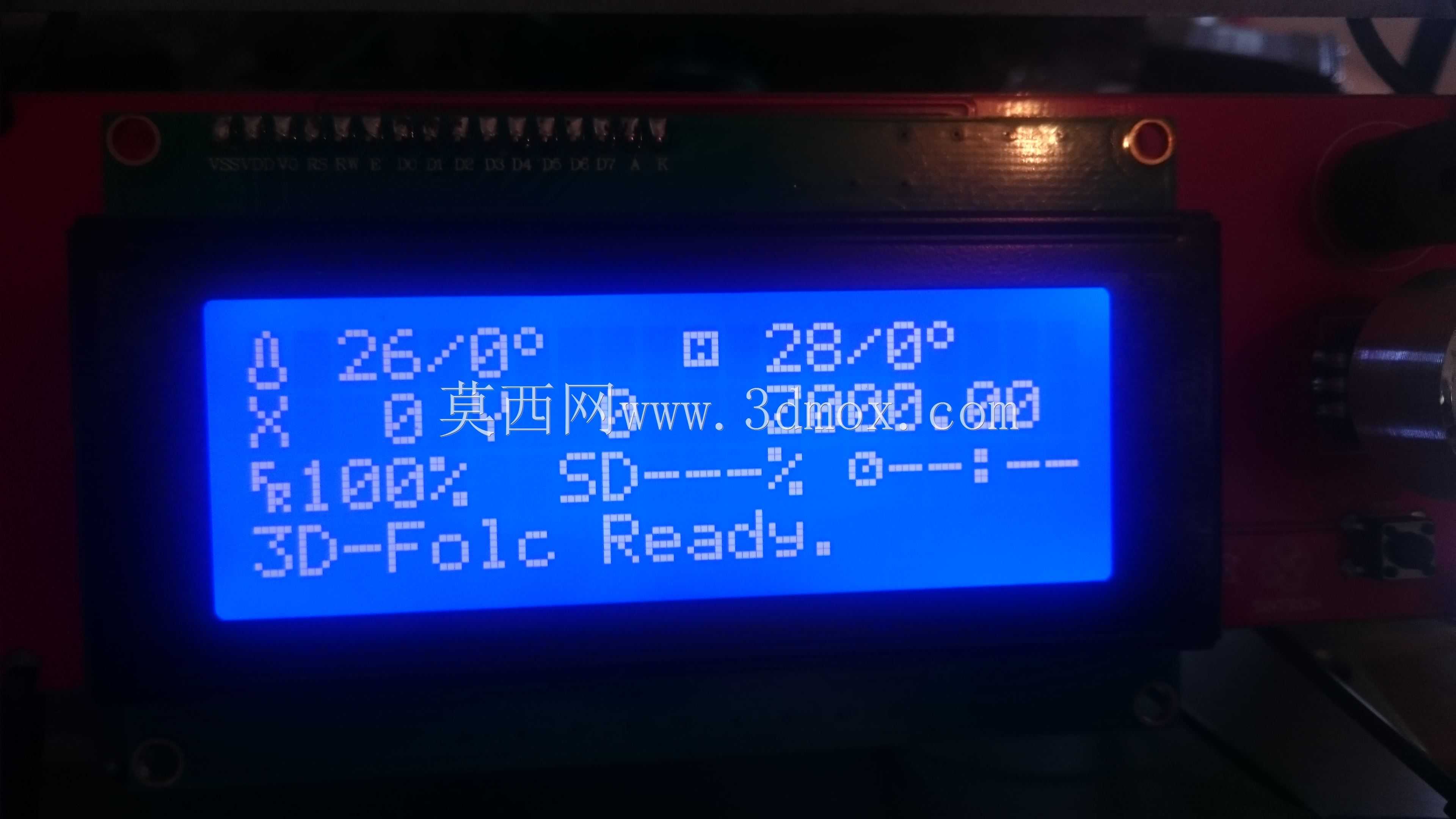

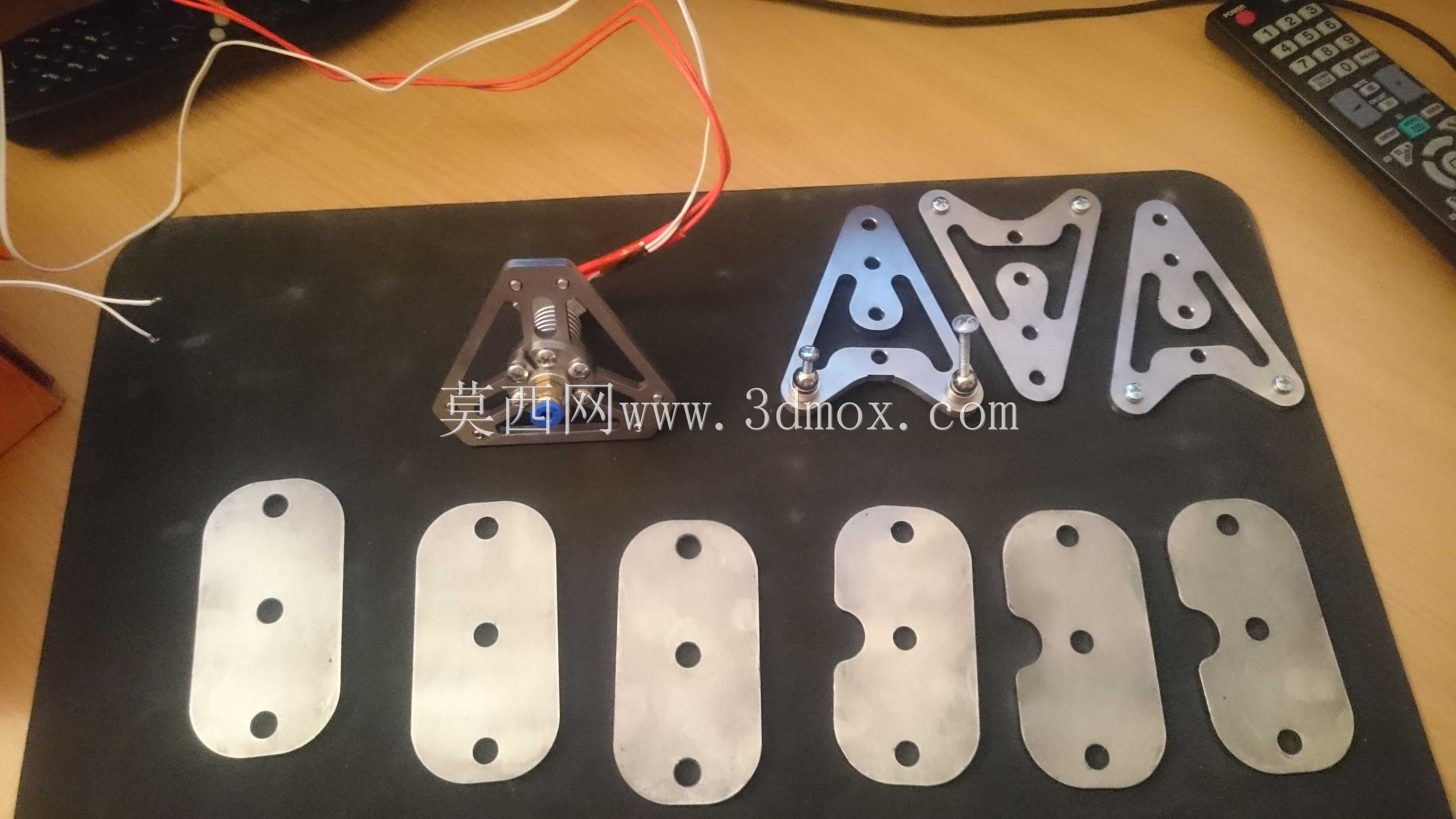

这款三角洲结构的桌面级3D打印设备，主要面向个人创客、小型工作室以及中小学科创教学场景使用，能够满足小尺寸定制零件、创意手办、教学演示模型的快速成型需求，相比传统笛卡尔结构的打印设备，它的打印空间利用率更高，同等占地面积下可实现更大高度范围的模型打印，同时运动惯量更低，打印过程中的运动响应速度更快。设备整体采用立式三角布局，底部为集成控制与供电的基座，顶部为固定传动组件的上安装板，三根平行布置的铝型材立柱作为整机的支撑骨架，同时承担滑动导轨的安装基准，型材自带的标准槽道可灵活拓展各类辅助配件，无需额外打孔改造。底部基座正面集成了带显示屏的操控面板，可直接在设备端完成参数调整、打印任务启停、温度监控等操作，无需全程连接上位机，基座内部预留了控制板、驱动模块、电源模块的安装位，走线可沿型材槽道规整布置，避免运动干涉。并联臂传动结构采用轻量化设计，配合步进电机与同步带轮的传动组合，可实现打印头在XYZ三个方向的精准定位，运动过程中整机震动更小，能有效提升打印成型的表面质量。设计阶段充分考虑了DIY组装的便利性，所有结构件均采用标准化板材与型材加工，板材厚度选用5毫米规格，兼顾结构刚性与整机重量控制，安装孔位均按照标准五金件尺寸设计，普通用户借助常规工具即可完成整机组装，组装过程中可清晰了解3D打印机的运动原理与结构逻辑，非常适合作为3D打印技术的学习实操载体。设备的安装边界仅需占用桌面小范围空间，对放置环境要求低，日常维护时可快速拆卸外侧的防护结构，对传动部件、打印头进行清洁或更换，底部基座的防滑垫设计可保证打印过程中设备放置稳定，不会因高速运动出现移位。
