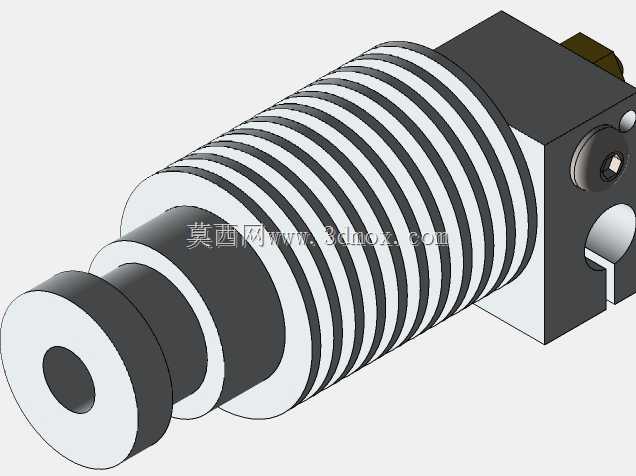

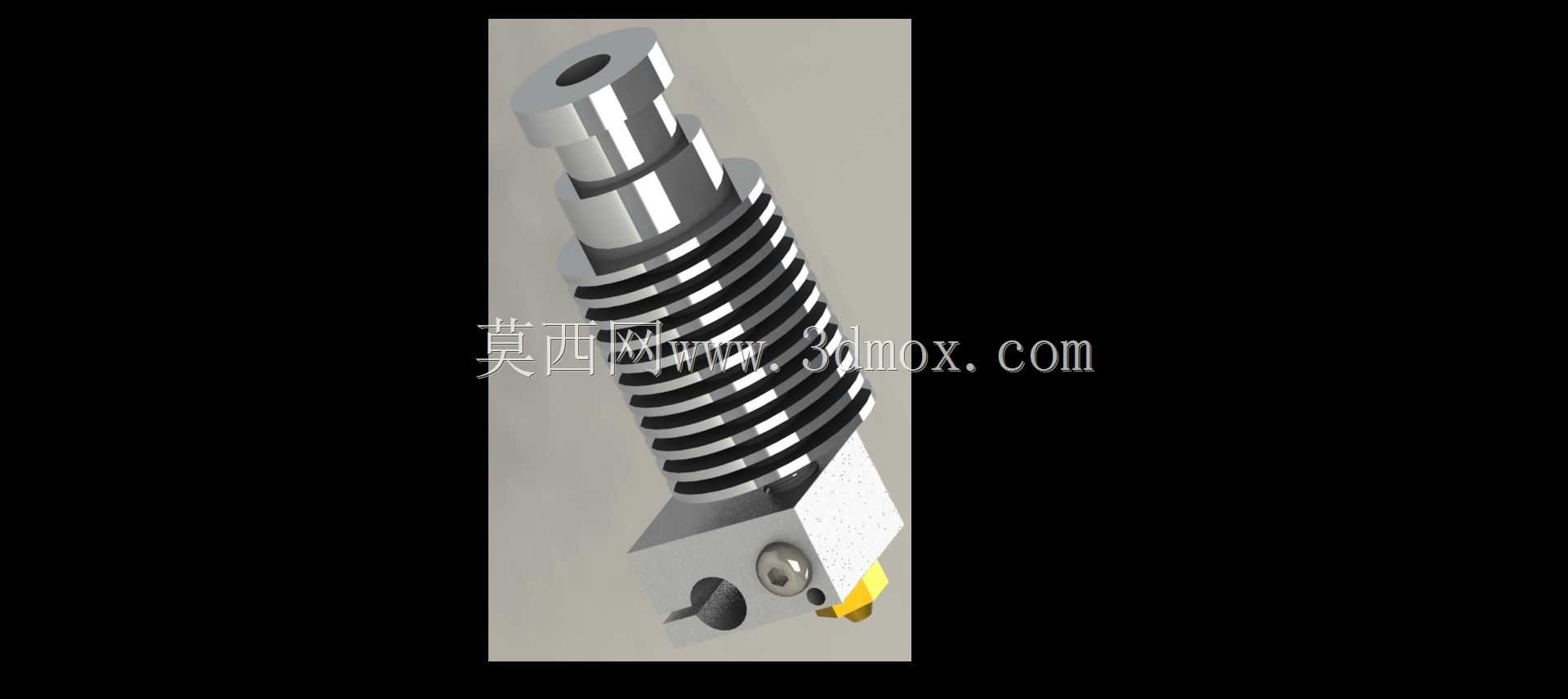

E3Dv6型3D打印挤出喷嘴结构设计

该款E3D v6打印喷嘴是熔融沉积成型3D打印设备的核心挤出端功能部件，主要应用于桌面级FDM工艺3D打印场景，适配PLA、ABS、PETG等多种热塑性打印耗材，承担耗材熔融、精准出丝、层厚控制的核心功能，直接决定打印成品的表面精度、层间结合强度与成型稳定性。从实际使用场景来看，该喷嘴可适配多数开源架构桌面3D打印机，既可以用于个人创客的DIY打印设备改装升级，也能适配小型商用桌面3D打印机的标配挤出端，在文创手办制作、工业原型件打样、教学实训设备配套等场景中都能稳定发挥作用。在功能特性设计上，该部件采用分段式功能结构设计，上部的多鳍片散热结构通过增大与空气的接触面积，能够快速带走喉管部位传导的热量，避免耗材在喉管内提前软化膨胀造成堵料故障；中部的加热块集成了温度传感与加热元件安装位，可精准控制熔融腔温度，保证耗材熔融状态均匀稳定；下部的黄铜喷嘴采用高精度内孔加工，内壁光滑无台阶，能够减少耗材挤出阻力，出丝均匀无断丝，不同口径的喷嘴可适配不同打印精度与打印速度的需求，兼顾精细打印与快速大流量打印的使用需求。设计思路上，该部件采用模块化分体结构，各段通过标准螺纹连接，既保证了装配的同轴度要求，也便于后期维护更换易损件，当喷嘴出现磨损、堵头故障时无需更换整个挤出组件，仅需单独更换喷嘴即可，大幅降低后期使用维护成本。外形尺寸与安装边界方面，该部件整体为同轴圆柱式布局，上部散热段鳍片外径统一，中部加热块为方形结构预留了标准安装孔位，下部喷嘴突出长度经过精准计算，既保证了与打印平台的安全距离，避免打印过程中剐蹭成型件，也预留了足够的风扇导流空间，能够配合散热风扇实现成型件的快速冷却定型，整体安装尺寸兼容主流E3D v6挤出头的安装位，可直接替换同规格旧部件无需修改设备安装结构，适配性较强。
