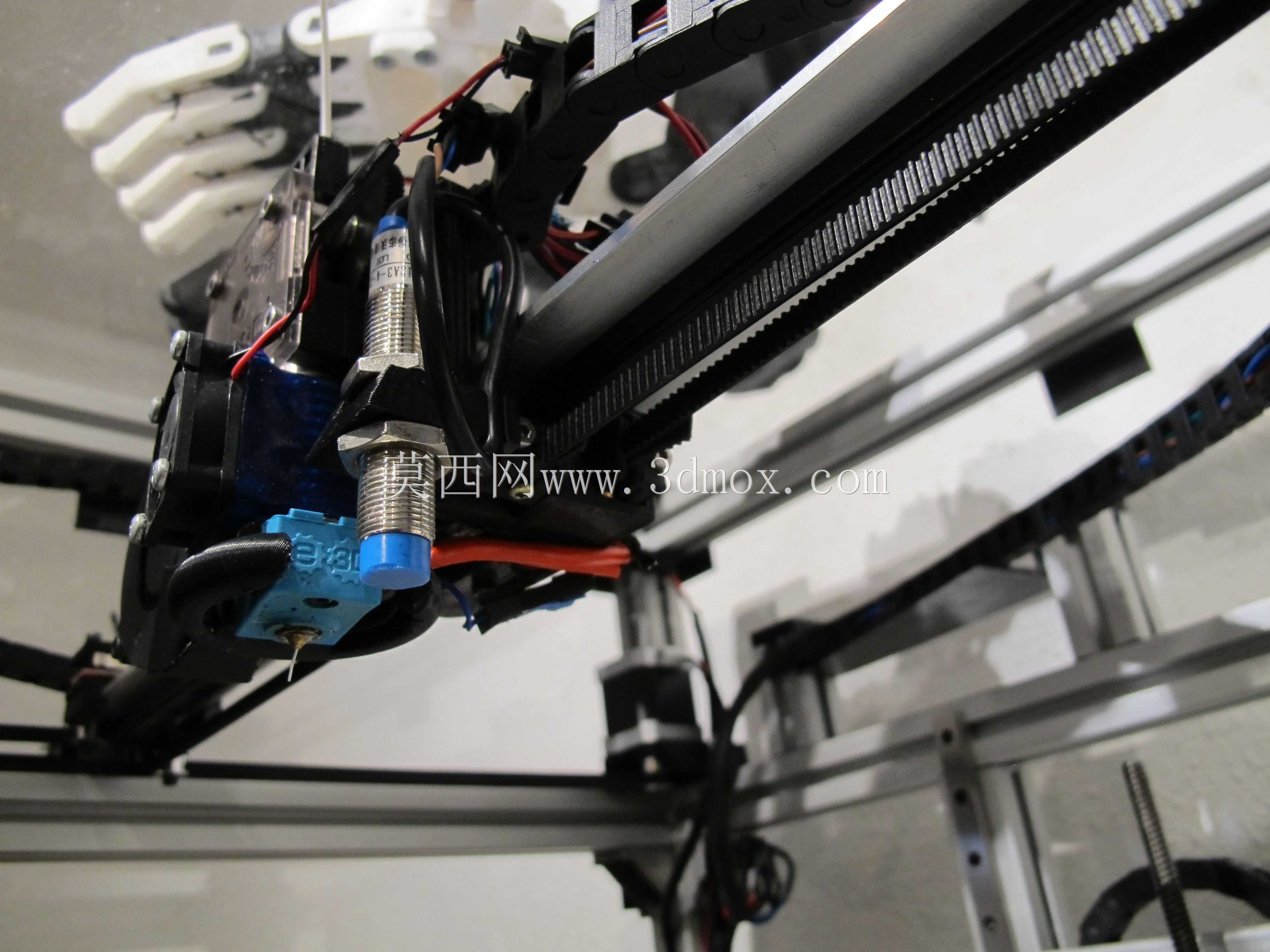

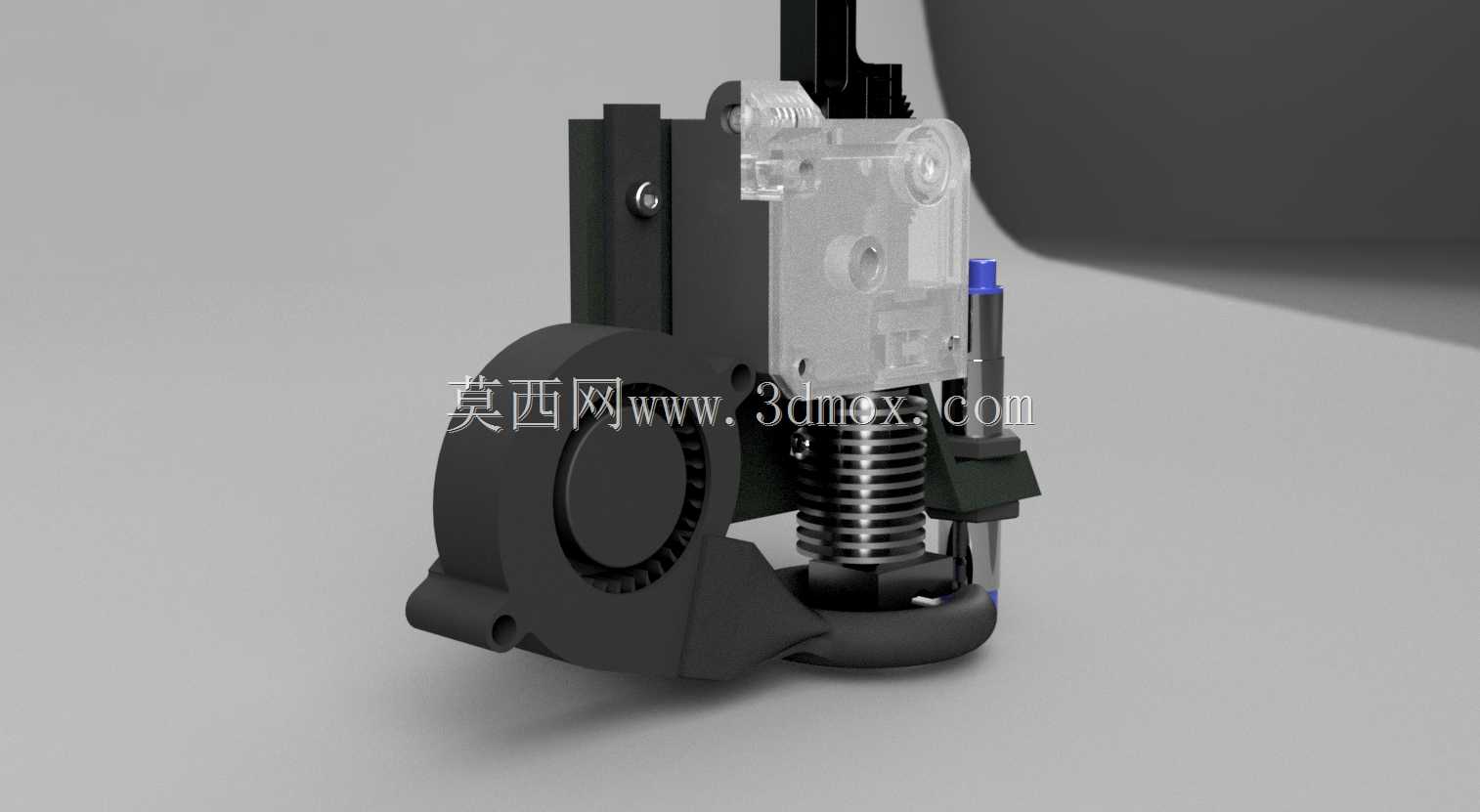

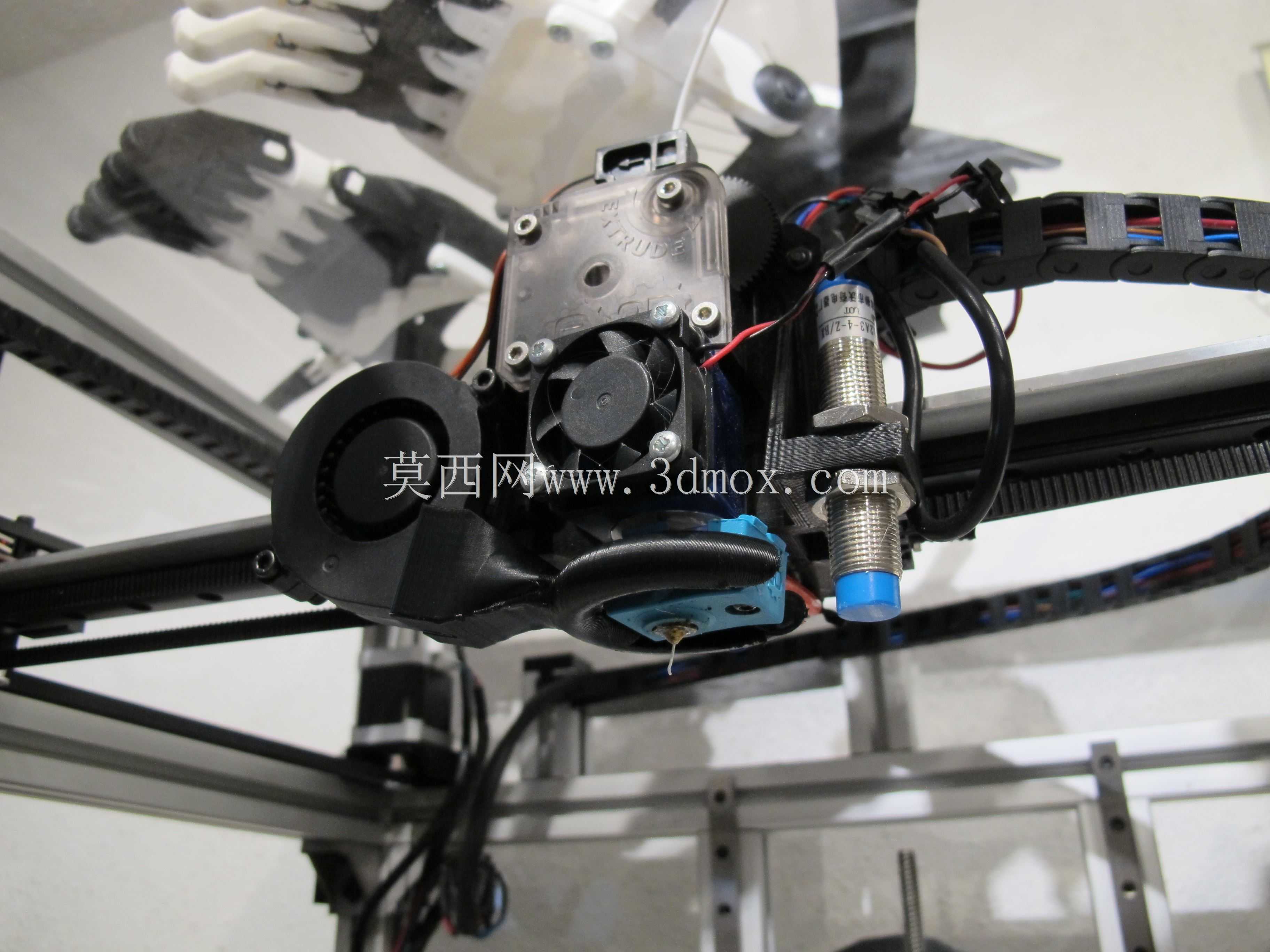

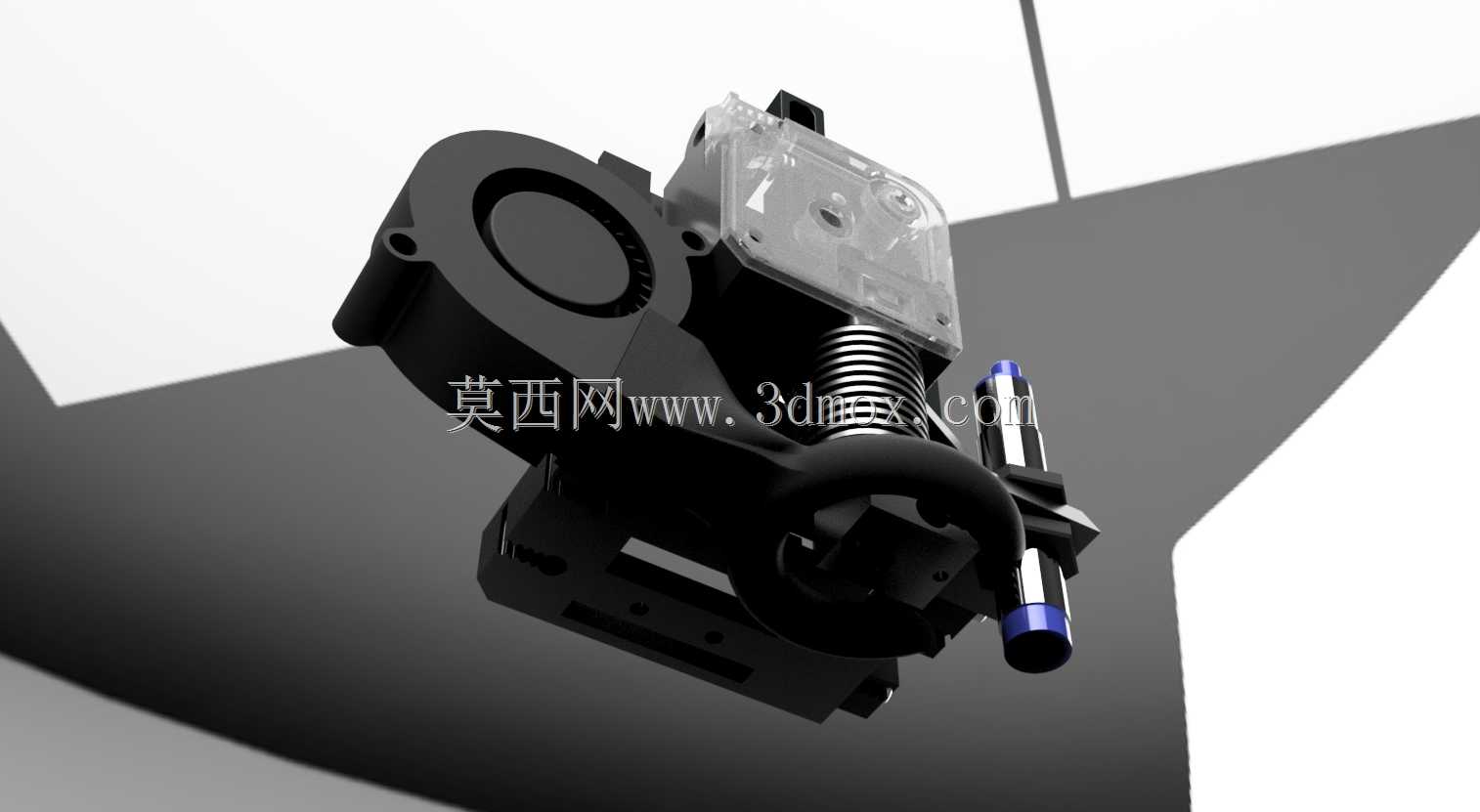

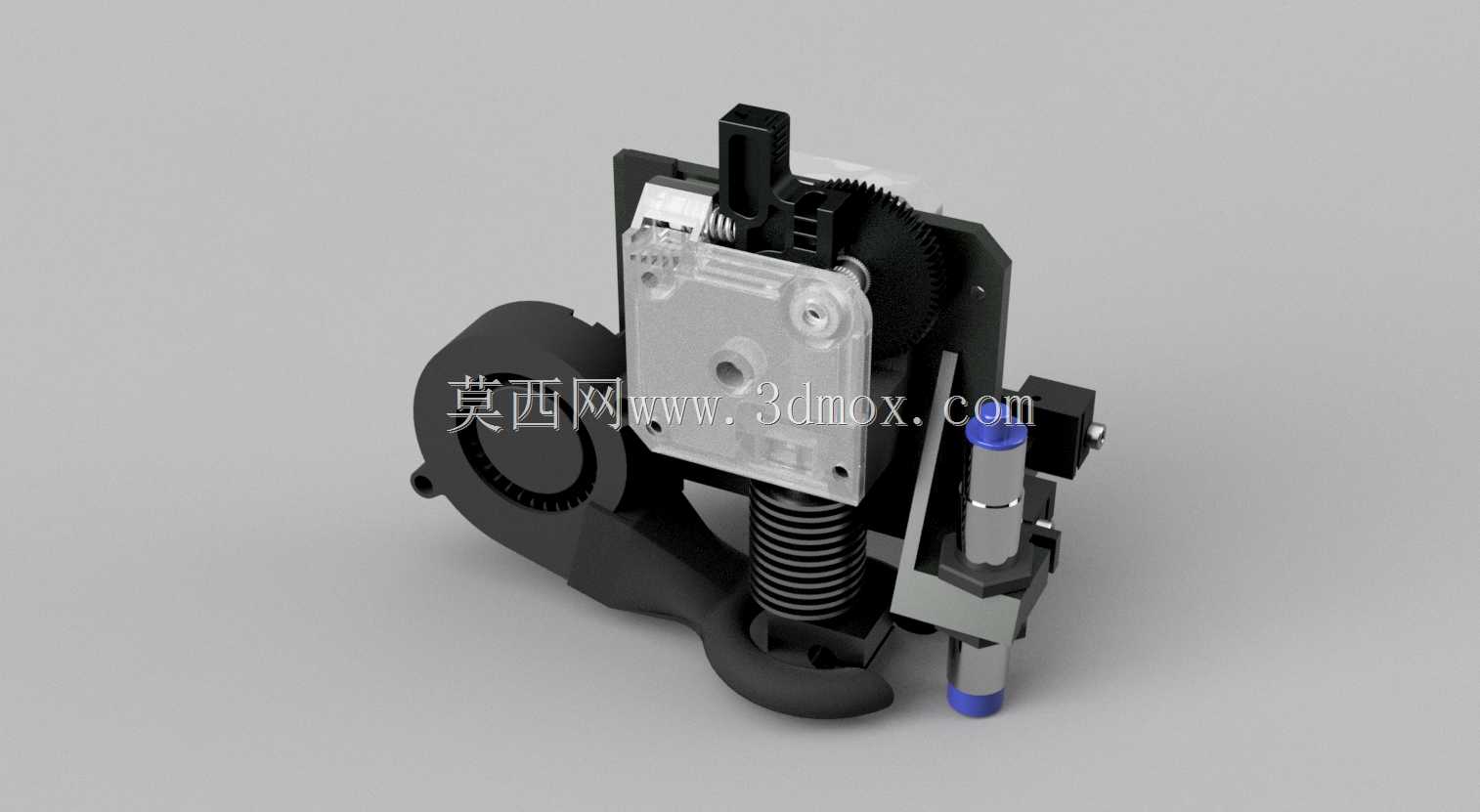

E3D Titan直线轨道挤出机组件

这款E3D Titan直线轨道挤出机组件，是面向桌面级FDM熔融沉积成型3D打印设备开发的核心送料挤出总成，主要应用于消费级、桌面级3D打印设备的挤出系统升级或整机配套场景，适配各类采用短程送料结构的3D打印机型，可满足PLA、ABS、PETG、TPU等多种常见3D打印耗材的稳定送料挤出需求，解决传统远程送料挤出机响应滞后、回抽精度不足、软质耗材送料打滑等行业常见痛点。

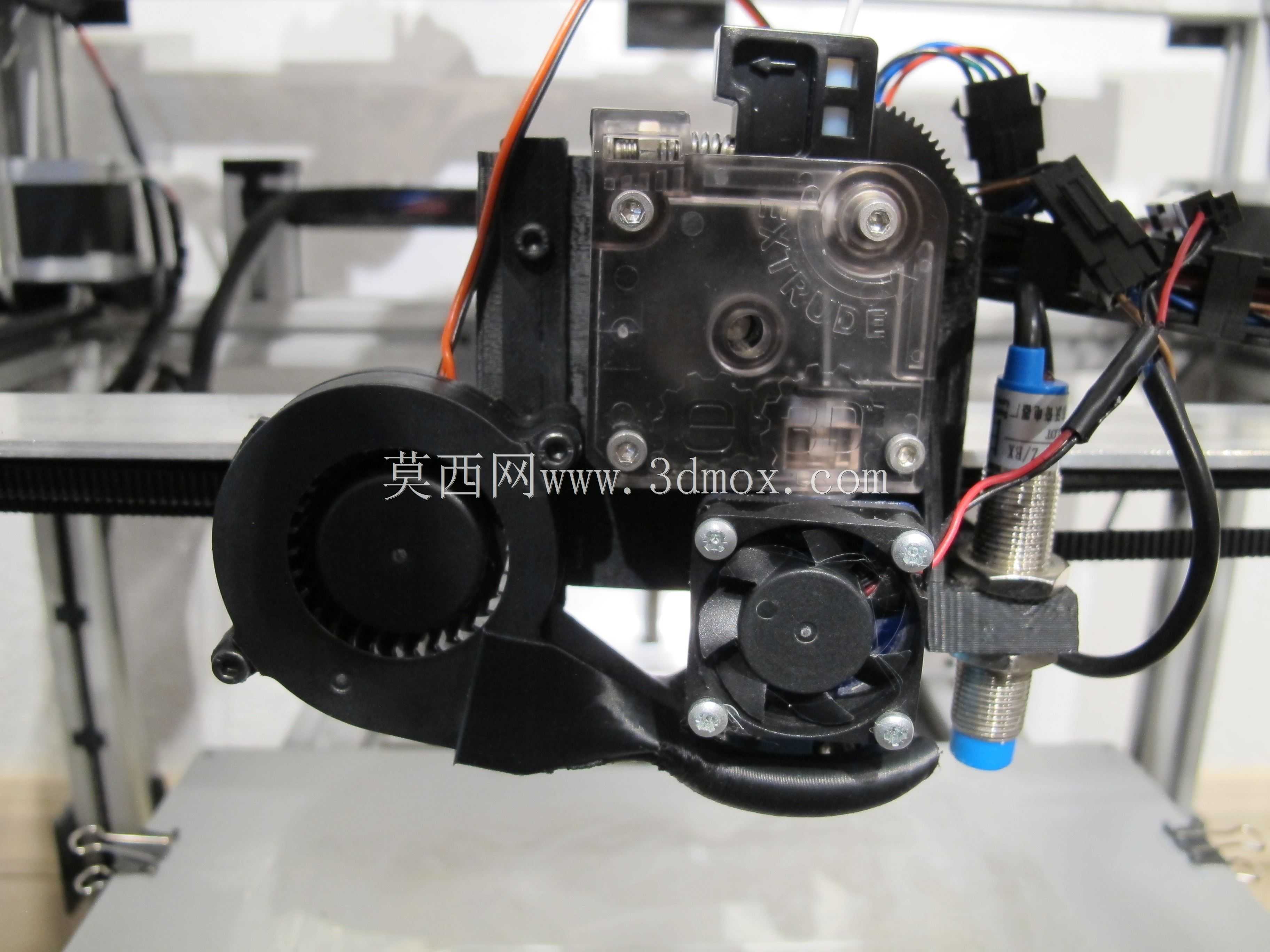

从功能特性来看，该组件集成了可拆卸式冷却风道，风道结构经过流体优化设计，可将冷却风扇输出的气流精准导向打印件成型区域，保证耗材挤出后快速冷却定型，有效减少打印件翘边、层间错位等问题；内置集成式接近传感器，可实现打印平台的自动调平检测，无需人工反复校准平台水平度，大幅降低设备调试门槛，提升打印首层成功率；组件内部设置了可调式皮带张力结构，用户可根据使用损耗情况快速调整同步皮带张紧度，避免长期使用后皮带松弛导致的送料精度下降、挤出量失准问题。

在核心部件配置上，组件采用Short Body Nema17步进电机作为动力源，该型号电机扭矩输出平稳，体积紧凑，适配短程挤出的安装空间要求；配套全金属V6热端结构，可支持更高的挤出温度，兼容高温类工程耗材的打印需求；散热部分采用径向冷却风扇搭配5015规格径向外置风扇，形成热端散热与成型区冷却的独立散热通路，避免热端热量上行导致的耗材提前膨胀堵塞流道；传动部分采用GT2同步皮带传动，传动精度高、回程间隙小，保证送料过程的挤出量精准可控。

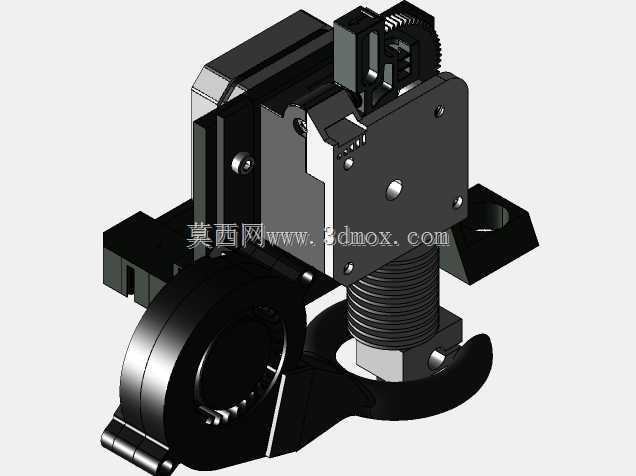

从设计思路来看，该组件采用模块化集成设计，将挤出驱动、热端总成、冷却系统、调平检测、直线导向等功能单元整合为一体式总成，减少了零散部件的安装调试工作量，用户可直接将总成安装到设备的X轴直线滑块上，无需单独适配各个功能部件；整体结构紧凑，安装边界尺寸经过优化，不会过度占用X轴的有效打印行程，同时兼顾了结构刚性与轻量化要求，运动过程中不会给X轴传动系统带来额外负载，保证打印运动的平稳性。

在安装适配性方面，该组件的安装孔位采用标准通用规格，可适配市面上多数采用THK直线导轨的3D打印机X轴滑台，安装时仅需对应孔位固定即可完成机械装配，电气接口也采用通用接插件定义，方便用户快速接线调试；组件的耗材进料路径采用短程直通式设计，送料阻力小，对于柔性耗材的送料适配性远优于传统远程鲍登管挤出结构，可稳定打印硬度较低的柔性耗材，拓展了设备的可用耗材范围。
