集成式激光数控控制箱体结构设计

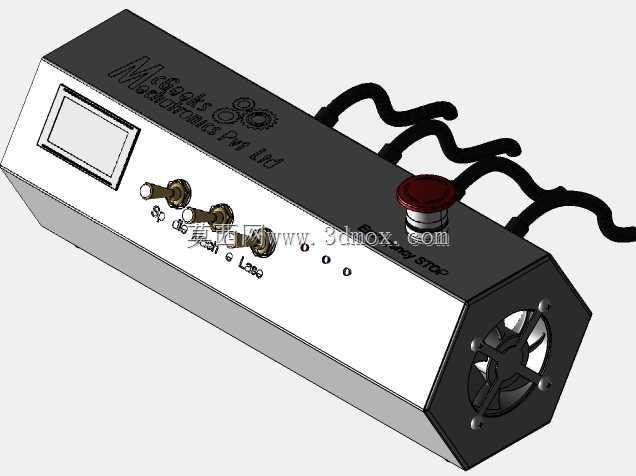

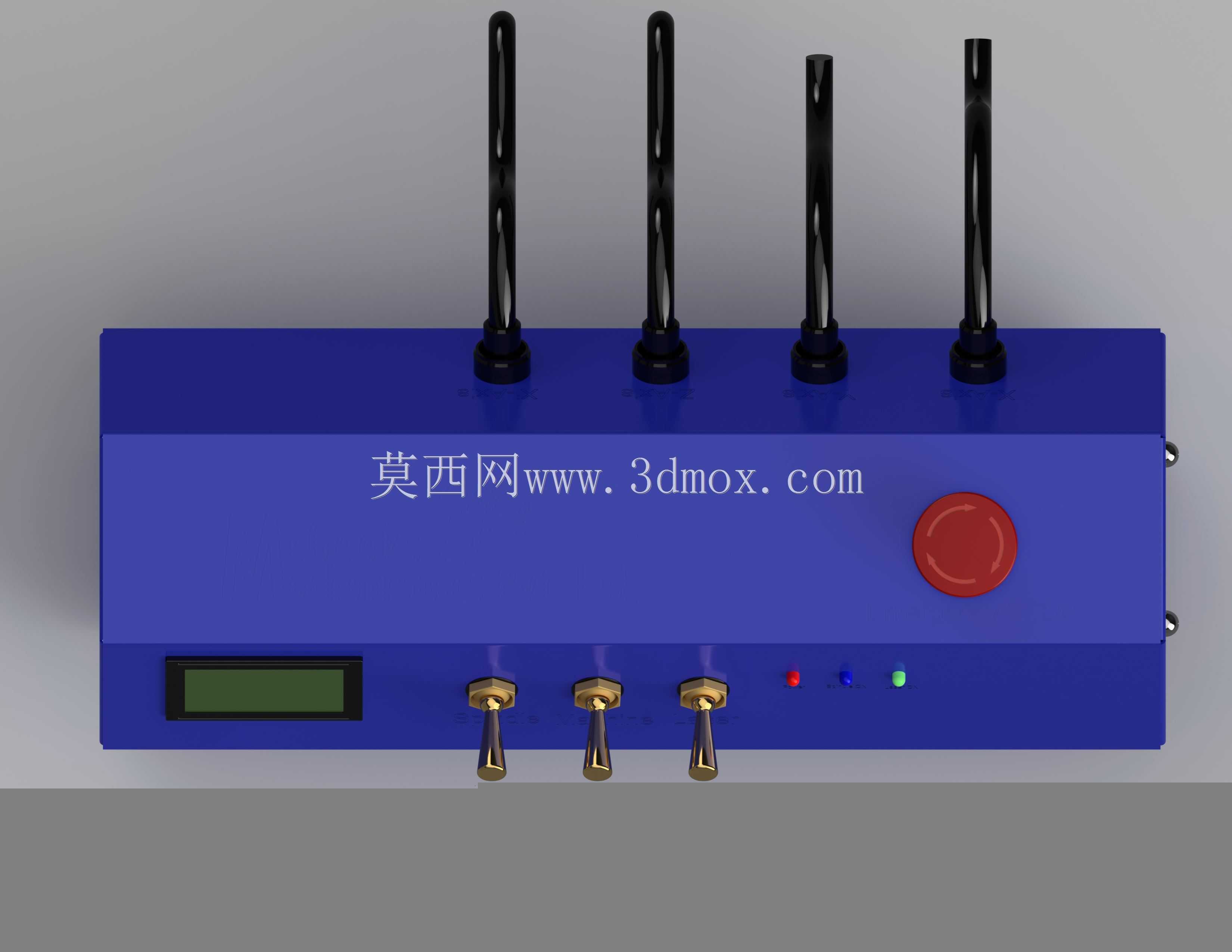

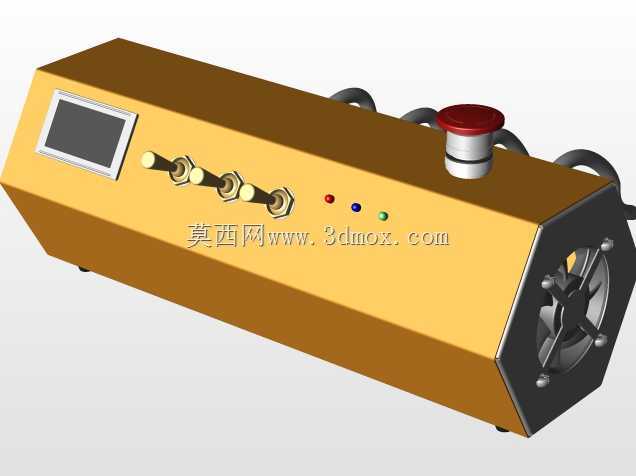

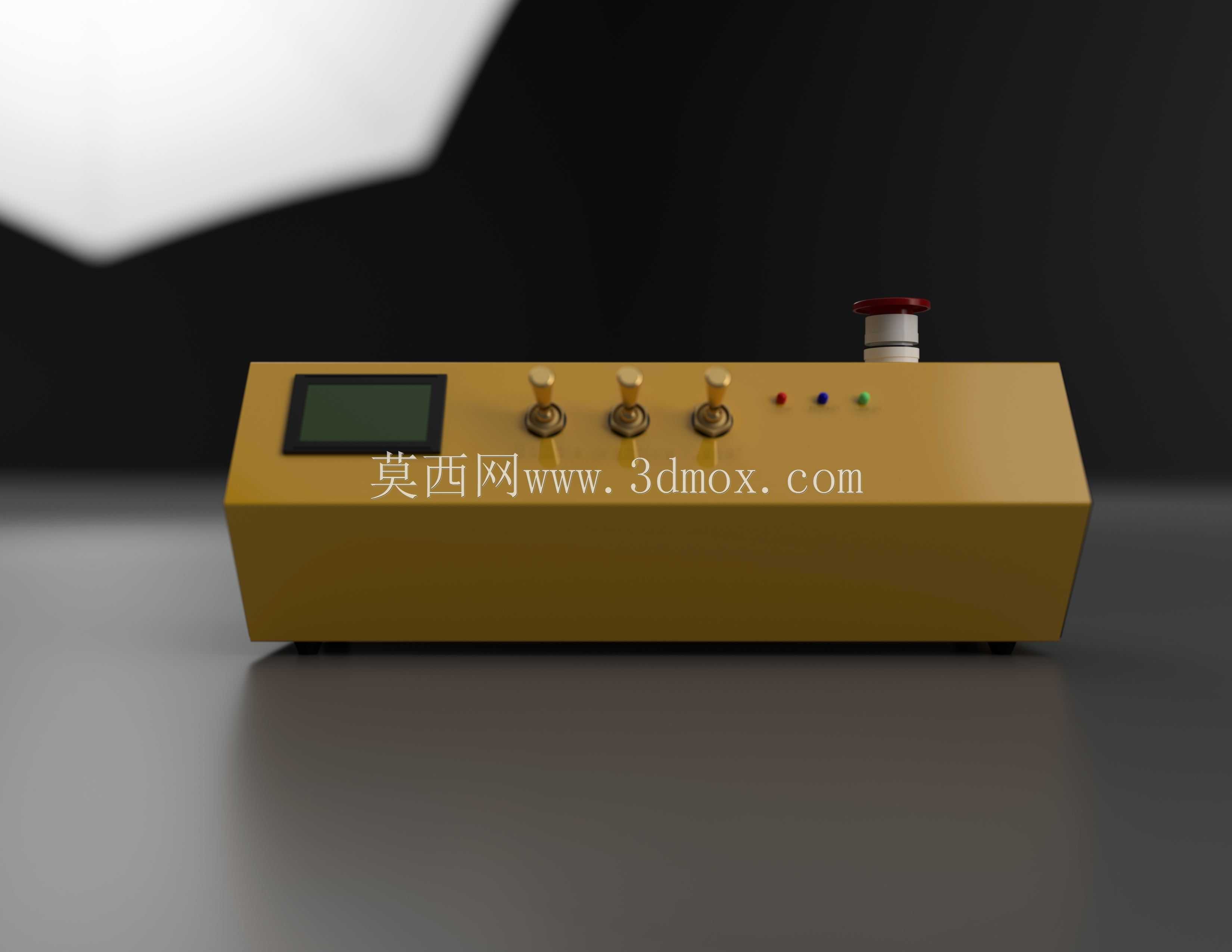

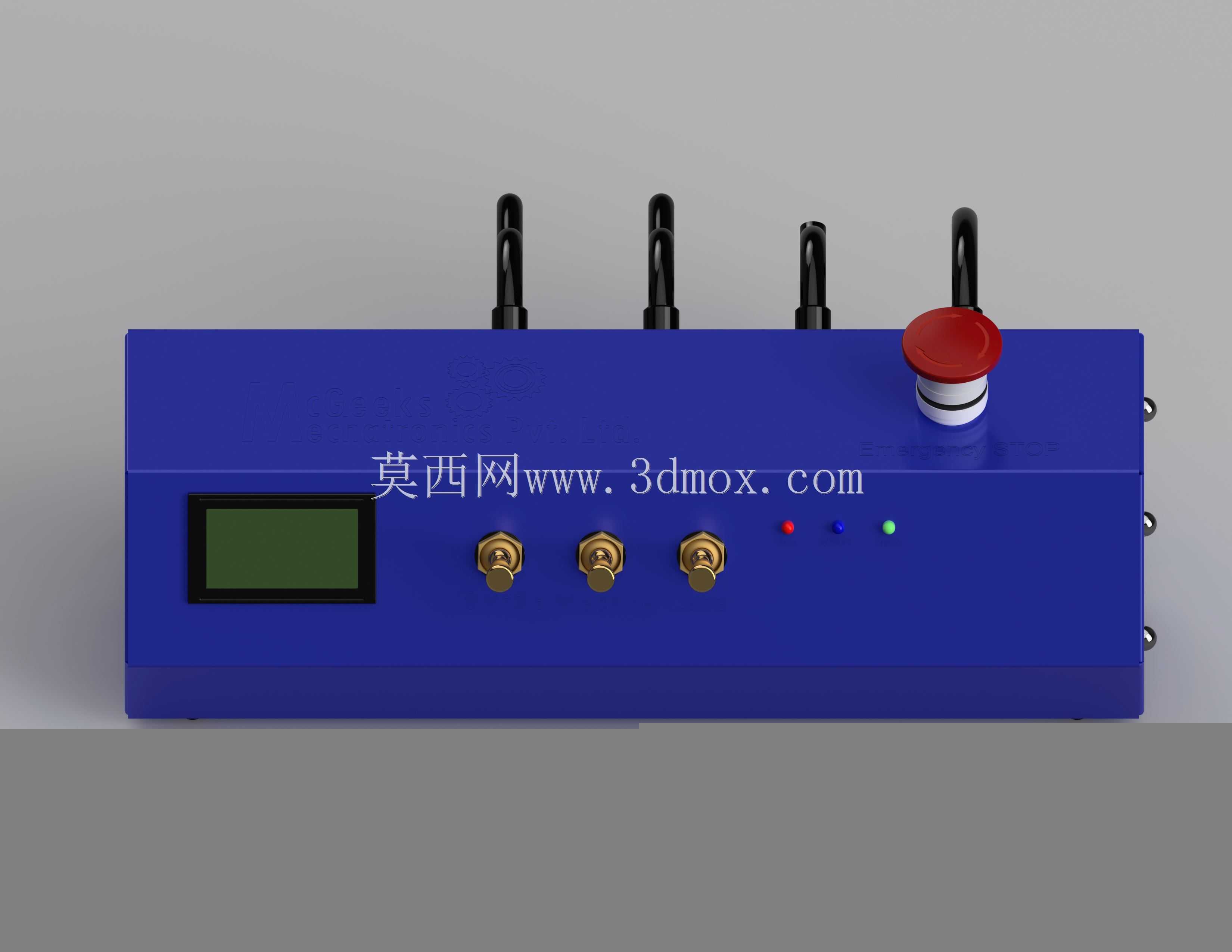

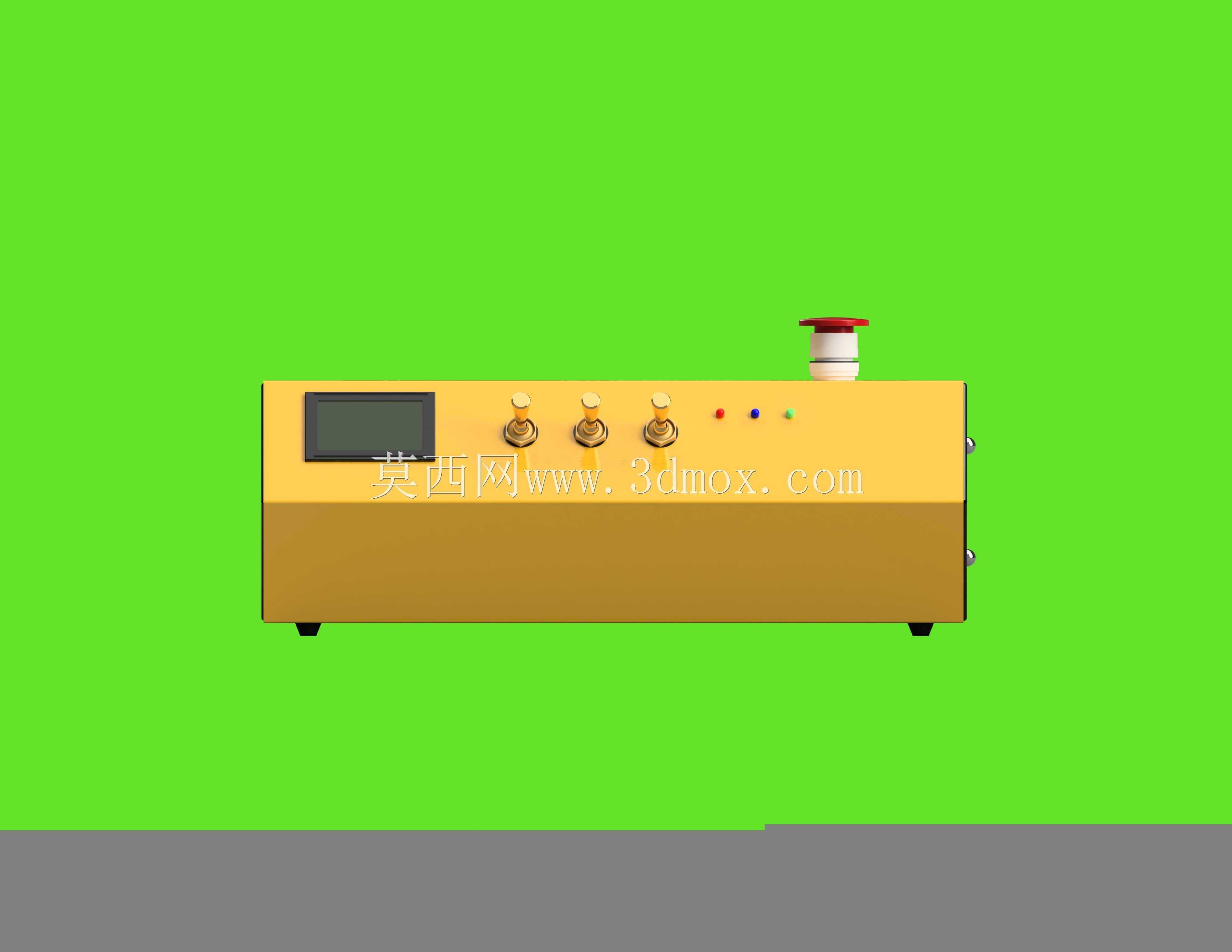

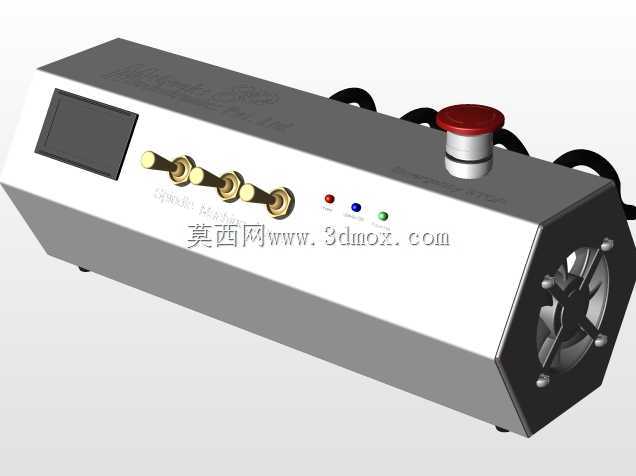

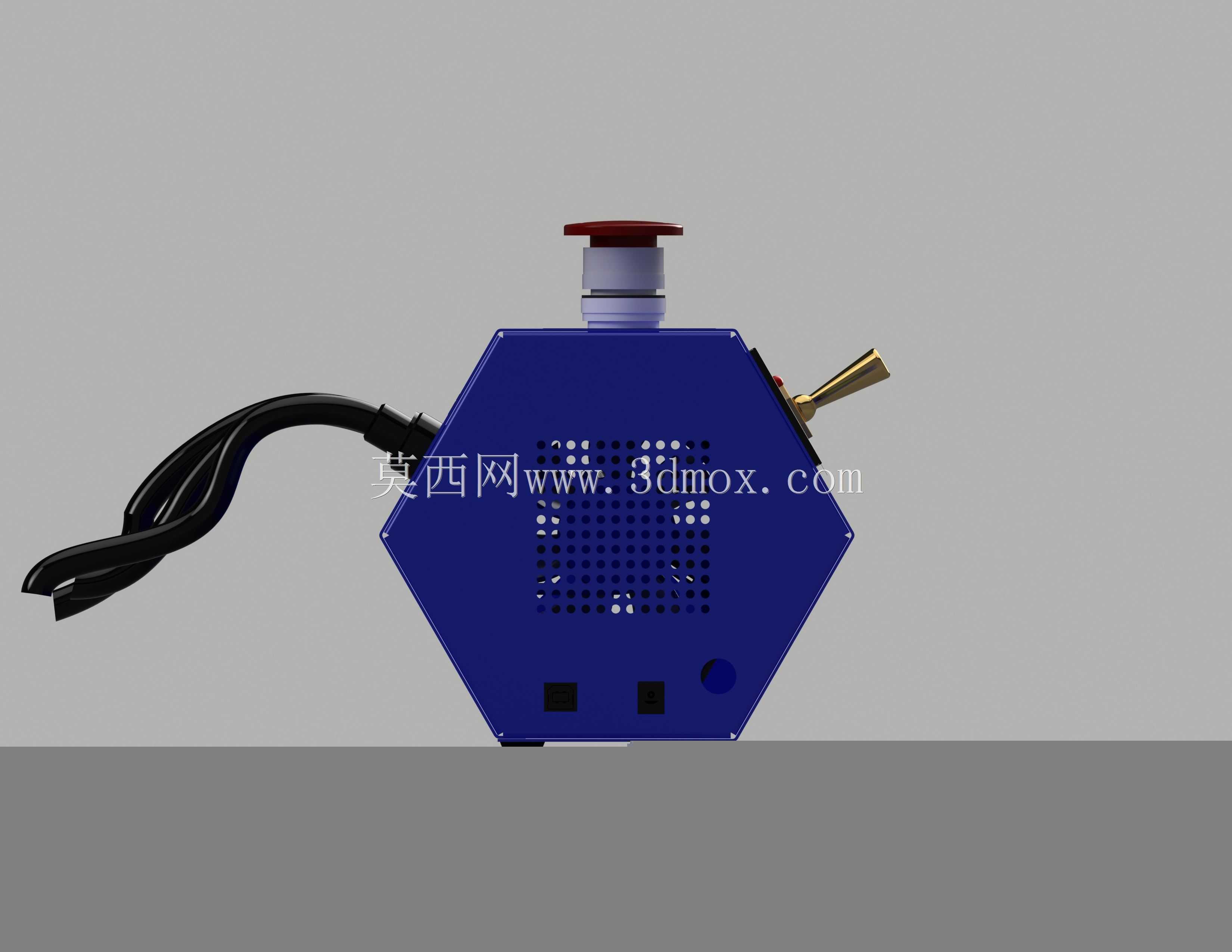

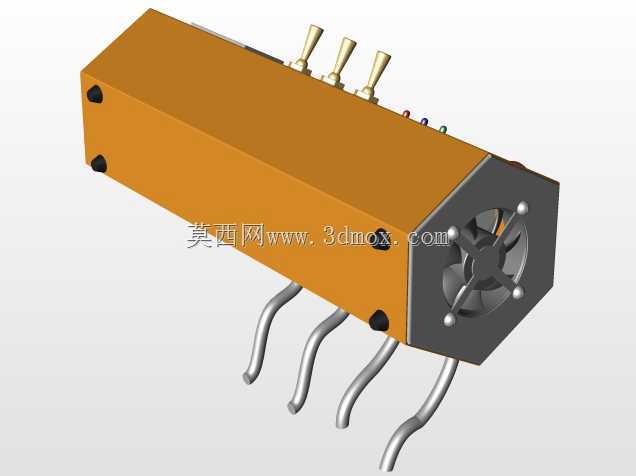

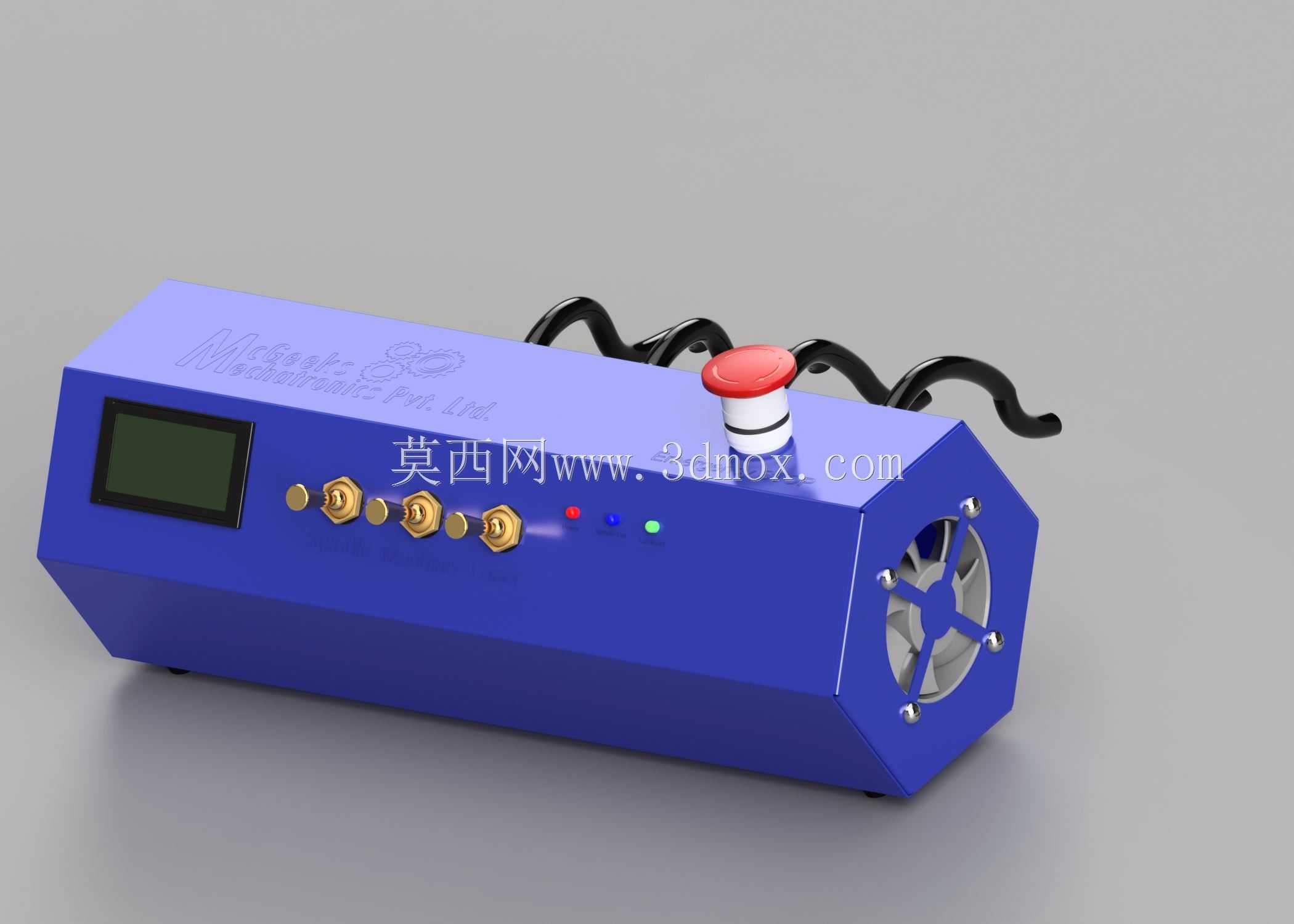

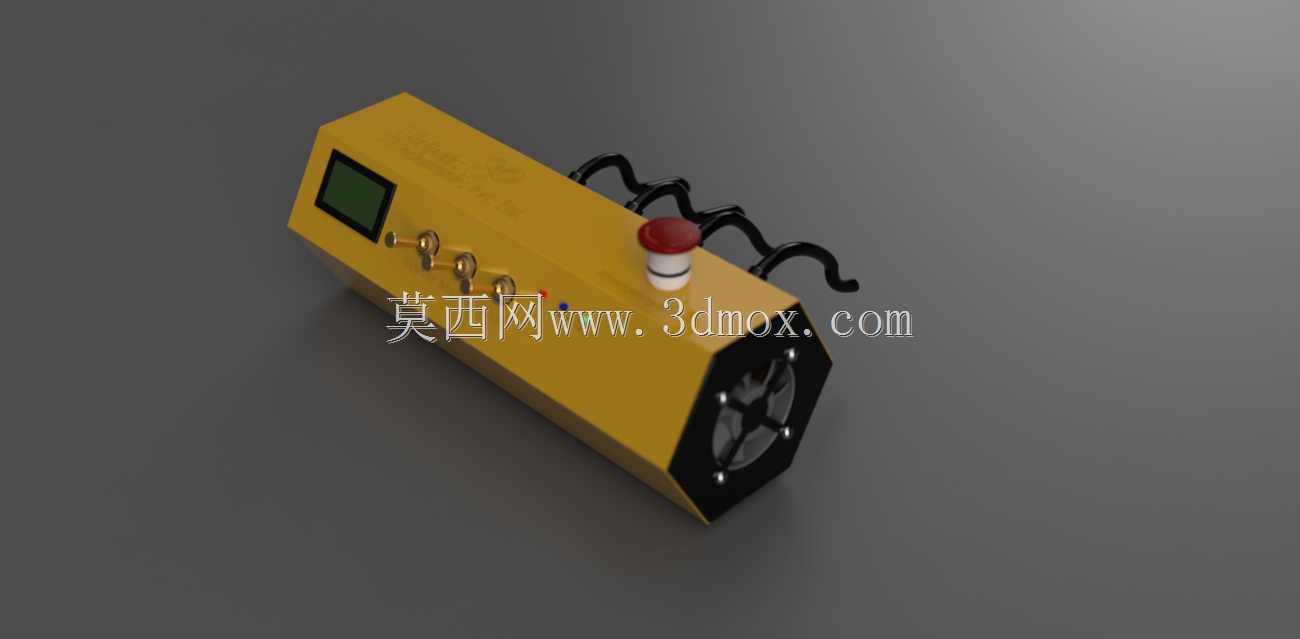

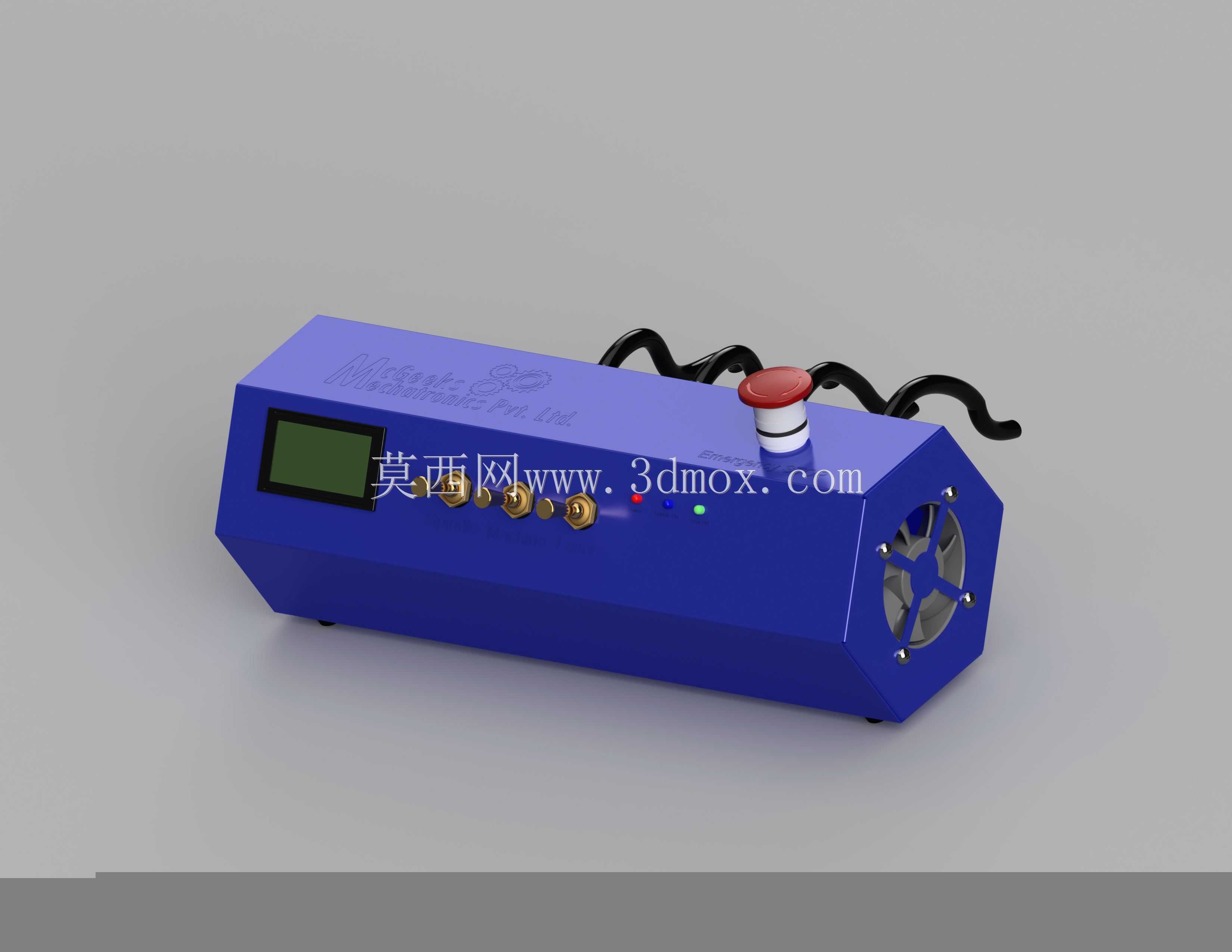

这款集成式激光数控控制箱体，主要面向桌面级CNC加工、小型激光加工以及内置LCD显示屏的桌面3D打印设备场景设计，作为整套加工设备的核心控制中枢，承担着运动信号输出、加工参数调控、设备状态实时反馈、运行安全防护的核心作用，能够适配四轴步进驱动的运动控制架构，可直接对接Arduino控制核心完成整套设备的逻辑运算与指令下发。箱体整体采用1mm厚度的不锈钢板材弯折焊接成型，这种材质选择既保证了壳体的结构强度，能够抵御车间日常作业中的轻微磕碰，同时不锈钢材质本身的抗腐蚀特性，也能适配加工场景中可能存在的切削液飞溅、粉尘附着的使用环境，长期使用不易出现壳体锈蚀、结构变形的问题。在功能布局设计上，箱体正面倾斜区域嵌入了一块LCD显示屏，能够实时显示当前加工坐标、运行速度、设备温度等核心参数，操作人员无需外接额外显示设备即可快速掌握设备运行状态；显示屏旁侧依次排布了多组调节旋钮与状态指示灯，旋钮可直接手动调节进给速度、激光功率等参数，指示灯则分别对应电源、运行、故障、待机四种状态，操作人员可通过灯光颜色快速判断设备运行情况。箱体顶面设置了醒目的红色急停按钮，一旦出现加工异常、人员误触等紧急情况，拍下按钮即可立刻切断设备动力输出，最大程度保障作业安全；箱体侧面集成了轴流散热风扇，配合箱体内部的风道设计，能够将控制板、驱动模块工作时产生的热量快速排出，避免长时间高负载运行下内部元件过热宕机，风扇外侧加装了金属防护网，防止杂物进入风扇造成损坏。箱体背部预留了多组接线端口，可直接对接步进电机、激光模组、限位开关等外部部件，接线端采用标准化接口定义，无需额外改线即可完成设备组装。在安装边界设计上，箱体采用斜切面的多边形造型，底部设置了防滑支撑脚垫，既可以直接平放于工作台面使用，也可通过侧面的安装孔位固定在设备机架侧面，整体外形紧凑不占用过多安装空间，斜置的操作面也符合人体工程学设计，操作人员站立或坐姿状态下都能轻松操作按钮、查看屏幕参数，无需过度俯身或抬手，长时间操作也不易产生疲劳。箱体内部预留了充足的走线空间，控制板、驱动模块、电源模块都设置了独立的安装位，各模块之间留有安全间隙，既方便组装时的线路排布，也能避免线路挤压造成的接触不良问题，集成式的壳体设计也将所有控制元件封闭在内部，能够有效阻挡加工过程中产生的金属粉尘、木屑进入控制电路，降低元件短路、接触不良的故障概率，大幅提升设备在复杂加工环境下的运行稳定性。
