手动密封胶挤注涂抹工具结构设计

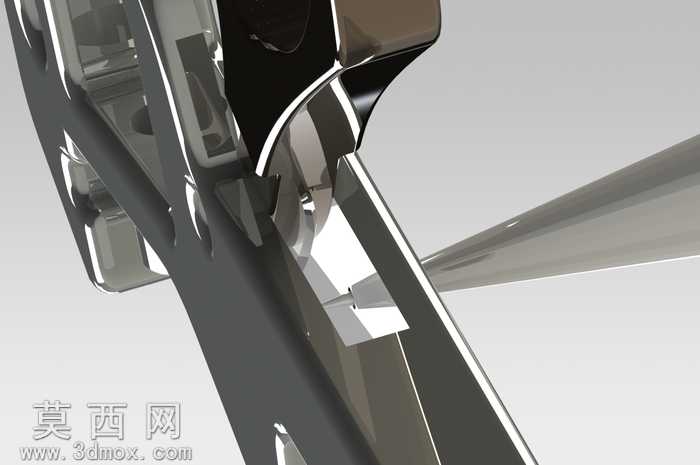

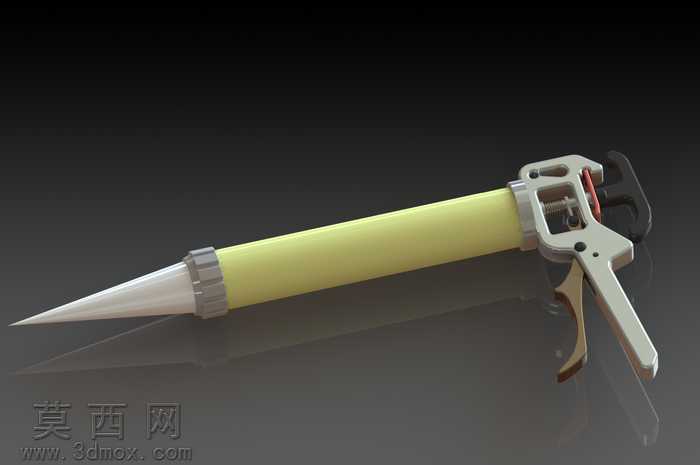

本作品为手动密封胶涂抹工具的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了手动压胶枪的全部功能结构与装配关系。建模过程中首先对产品的功能逻辑进行拆解，将整体结构划分为胶筒容纳组件、推杆传动组件、扳机施力组件、手柄握持组件、止退限位组件五个核心模块，每个模块单独完成零件建模后按照实际装配约束完成总装，确保所有活动部件的运动关系符合真实产品的使用逻辑。在零件建模阶段，对胶筒容纳管采用薄壁圆筒特征建模，还原了标准密封胶筒的适配尺寸，前端设置了与胶嘴匹配的定位凸台结构，确保装入胶筒后不会出现晃动偏移；推杆部分采用长杆特征搭配前端推片设计，推片尺寸与胶筒活塞外径完全匹配，保证推胶过程中受力均匀，不会出现活塞偏斜导致的胶液泄漏问题。扳机与手柄部分采用符合人体工学的曲面造型，通过放样、曲面切除等特征完成握持区域的弧度设计，模拟真实产品的防滑握持轮廓，同时对扳机的铰接位置、杠杆传动比进行了参数化设定，确保扣动扳机时的施力行程符合手动操作的舒适区间，既不会因为行程过大导致操作费力，也不会因为行程过小导致单次出胶量难以控制。止退结构是该工具的核心功能部件，建模时还原了棘轮止退的卡爪结构，通过限位弹簧的约束模拟，实现推杆单向进给的功能逻辑，扣动扳机时卡爪卡紧推杆带动推片前进，松开扳机时卡爪自动解锁复位，同时保留了尾部的释放拨片结构，拨动后可解锁推杆实现快速回退，方便更换新的密封胶筒。材质与渲染阶段，对胶筒容纳管赋予半透明黄色工程塑料材质，模拟市面上常见的胶枪储料管外观；金属结构件包括扳机、手柄支架、推杆等部分赋予哑光银灰色金属材质，还原锌合金压铸部件的质感；手柄握持区域、扳机扣动区域赋予黑色防滑橡胶材质，通过纹理贴图模拟橡胶表面的防滑颗粒效果；止退弹簧部分赋予金属弹簧钢材质，还原金属线材的光泽质感。渲染时采用双视角展示，分别呈现推杆收回的待装胶状态、推杆伸出的施胶工作状态，清晰展示产品在不同使用阶段的结构形态。设计过程中针对原有产品的使用痛点做了细节优化，调整了前端胶嘴定位区域的尺寸，让使用者可以根据施工需求直接在胶枪上完成胶嘴切割操作，无需额外借助外部刀具，提升了工具使用的便捷性；同时优化了扳机与手柄之间的夹角，让长时间握持施胶的手部受力更加均匀，减少操作疲劳感。整个模型的所有零件均保留了完整的建模参数与装配约束关系，可直接用于结构验证、运动仿真以及后续的工程图输出，也可作为手动五金工具设计的参考基础模型，帮助设计者快速理解手动挤胶类工具的传动逻辑与结构设计要点。
