英标13A带保险丝插头内部结构三维设计

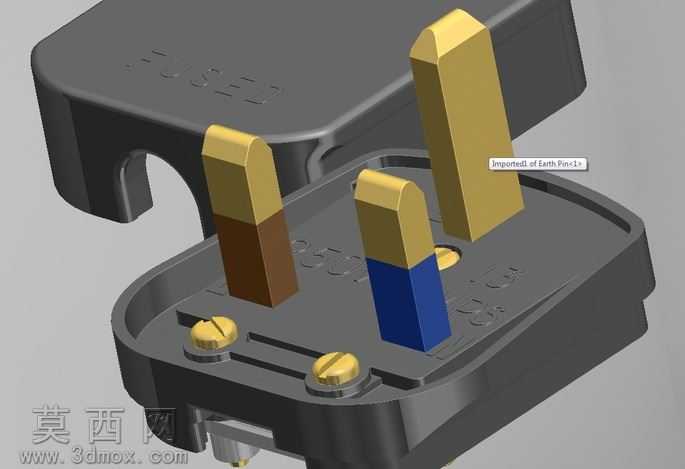

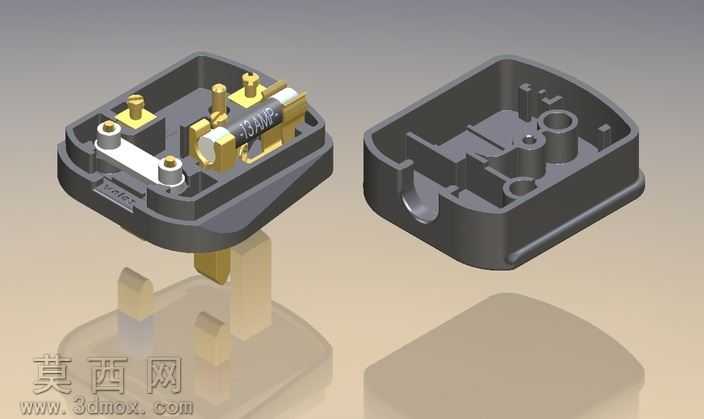

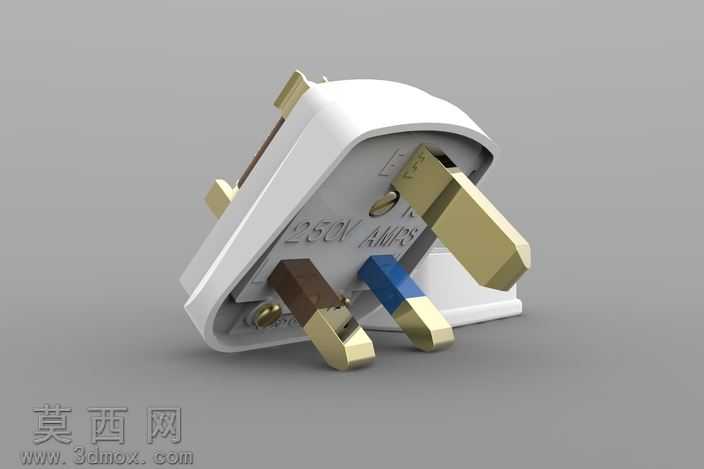

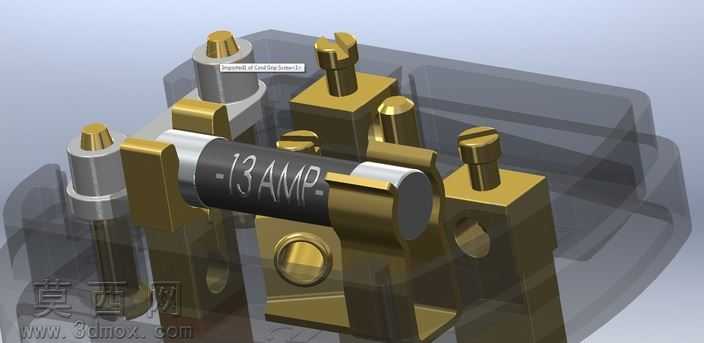

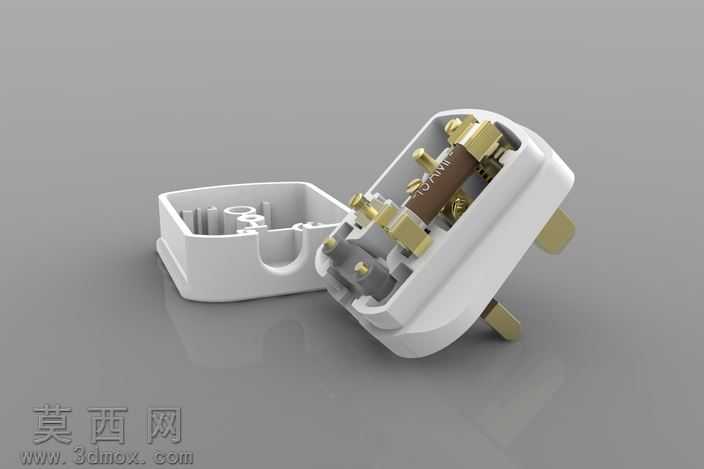

本作品为英标13A规格插头的全细节三维建模成果，建模过程严格遵循英式插头的实际生产尺寸规范与安全结构要求，完整还原了插头从外壳到内部核心组件的全部构造。建模阶段采用自顶向下的设计思路，先完成整体外形的轮廓构建，再逐步拆分上下盖壳体、插脚组件、保险丝仓、接线端子、内部压线结构等独立零件，确保各零件间的装配间隙符合实际开模与组装的公差要求，所有卡扣结构、插脚定位槽、压线板的固定柱位都完全参照实物的装配逻辑设计，可直接用于装配验证与结构干涉检查。材质渲染阶段针对不同部件做了精准的材质区分：上下外壳采用哑光白色阻燃PC塑料材质，调整了合适的粗糙度与漫反射参数还原真实塑料的温润质感；三个铜质插脚采用抛光黄铜材质，添加了轻微的金属拉丝纹理与环境反射效果，还原铜件的金属光泽；内部保险丝采用陶瓷管体加金属端帽的材质组合，陶瓷部分做了细微的颗粒质感模拟真实陶瓷的哑光表面，金属端帽保留了轻微的使用磨损痕迹提升真实感；内部的导电连接铜片同样采用黄铜材质，与插脚材质做了细微的色泽区分，接线部位的压线螺丝做了镀锌金属的质感处理。结构设计上完整还原了英标插头特有的内置保险丝结构，保险丝仓的卡位、铜片与保险丝的接触结构、上下盖的卡扣咬合结构都做了1:1还原，打开上盖即可清晰看到内部的接线布局、保险丝安装位、插脚与内部铜件的连接方式，压线结构的设计完全符合英式插头的线缆固定要求，能够直观展示插头的安全防护设计逻辑。渲染阶段采用影棚级柔光布光，主光源从侧上方打亮产品整体，辅助光源补全暗部细节避免内部结构出现死黑，添加了柔和的环境反射提升塑料与金属部件的质感层次，背景采用中性灰色调突出产品本身，最终呈现的爆炸视角既清晰展示了所有拆分零件的形态，也直观体现了各部件的装配关系，能够用于产品结构教学、配件开模参考、电器配件展示等多个场景。
