Nema17步进电机L型安装固定支架

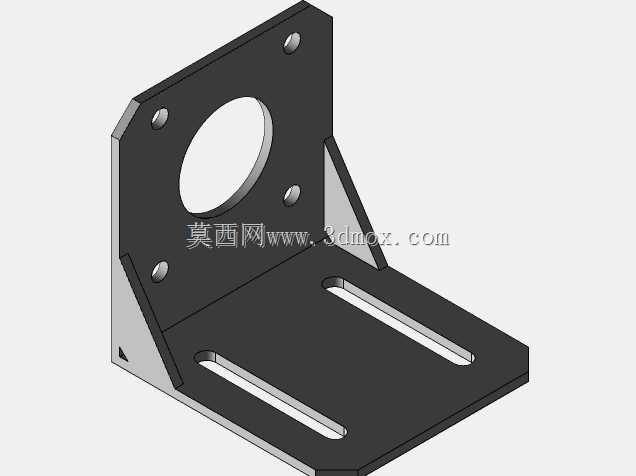

这款L型支架是专为Nema17规格步进电机设计的安装固定构件，在小型自动化设备、桌面级数控装置、3D打印传动结构、小型机械臂关节模组、DIY创客项目以及轻工生产流水线的小型执行单元中有着极为广泛的应用场景。在实际设备运行过程中，步进电机作为动力输出核心，需要稳定的刚性支撑来抵消运转时产生的径向与轴向震动，避免电机输出轴与传动部件出现同轴度偏差，这款支架正是承担这一固定与定位功能的核心连接件，能够将电机稳固安装在设备基座或型材框架上，保障动力传输的稳定性与精准度。从功能特性来看，支架采用直角L型结构设计，竖直安装面开设适配Nema17电机的中心过孔与对应安装孔位，能够精准匹配该规格电机的安装孔距，让电机输出轴顺利穿过支架与后续传动结构连接；水平安装面设置两条平行的长条形腰型孔，既可以在安装时灵活调整电机的前后位置，适配同步带、丝杠等不同传动部件的张紧需求，也能兼容不同孔距的安装基面，大幅提升安装适配性。支架的直角转角处设置了三角形加强筋结构，能够有效提升整体结构刚性，避免长期承重或受震动影响出现直角变形、安装面偏移的问题，竖直安装面的边角做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少安装过程中与周边部件的干涉。在设计思路上，这款支架完全围绕Nema17步进电机的安装尺寸边界展开，竖直面的孔位间距严格匹配该规格电机的标准安装孔距，中心孔尺寸足够容纳电机输出轴及配套的联轴器部件，不会出现轴体与支架摩擦的情况；水平腰型孔的长度范围覆盖了常用的传动张紧调整行程，不需要额外加装调整垫片即可完成张紧度调节。整体结构采用等厚板材加工成型，在保障结构强度的前提下尽可能控制整体重量与材料占用，适合小型轻量化设备的安装需求。安装边界方面，竖直安装面的高度与宽度完全适配Nema17电机的外形尺寸，不会超出电机外轮廓占用额外空间，水平安装面的宽度与长度适配常用的2020、3030等规格铝型材的安装尺寸，可以直接通过T型螺栓与型材框架连接，不需要额外加工转接件；支架整体厚度经过力学验证，能够承受Nema17电机运转时的最大扭矩反作用力，不会出现安装面翘曲、固定孔滑牙等问题，长期使用也能保持安装精度稳定。
