这套结构组件面向桌面级CNC3018全金属机型的激光功能升级场景,适配加装20W功率激光模组的改装需求,核心解决改装过程中激光头定位精度不足、走线杂乱干涉运动、主轴振动导致紧固件松脱三类实际加工场景中的常见问题。日常使用中,改装后的设备可兼顾原有数控雕刻、PCB铣削功能,切换激光模式后可完成薄木板、皮革、亚克力板材的切割与表面打标作业,覆盖个人DIY加工、小型工作室打样、教学实训演示等多类应用场景,无需额外购置独立激光加工设备即可拓展设备加工能力。

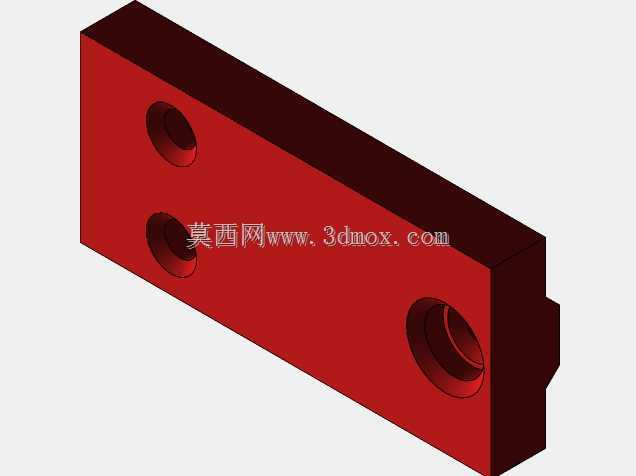

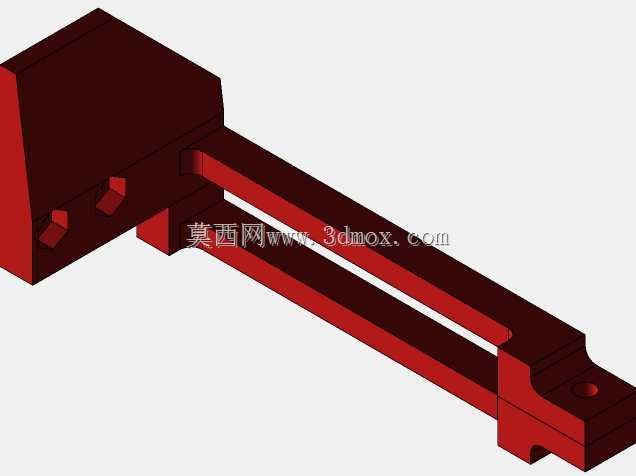

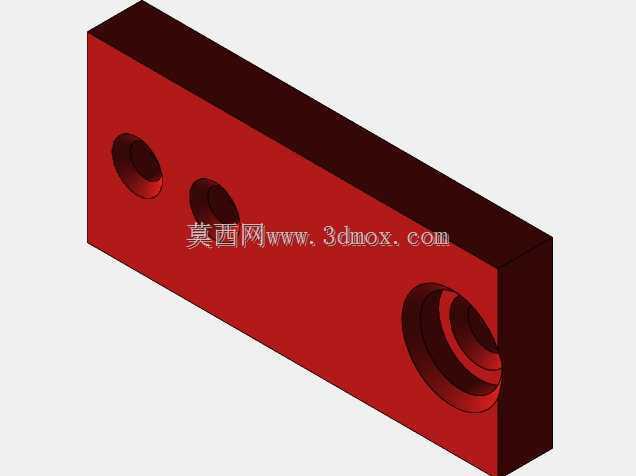

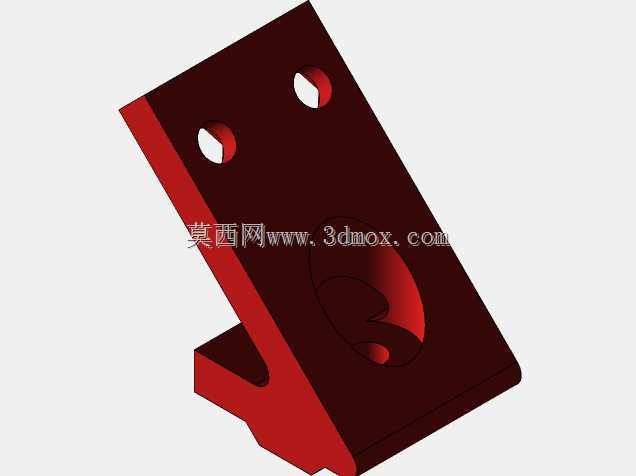

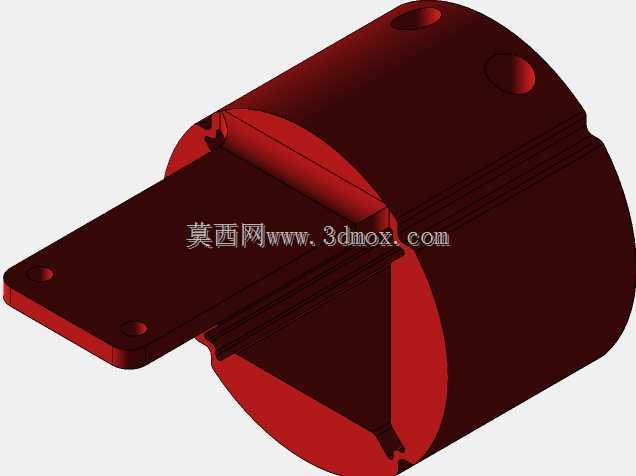

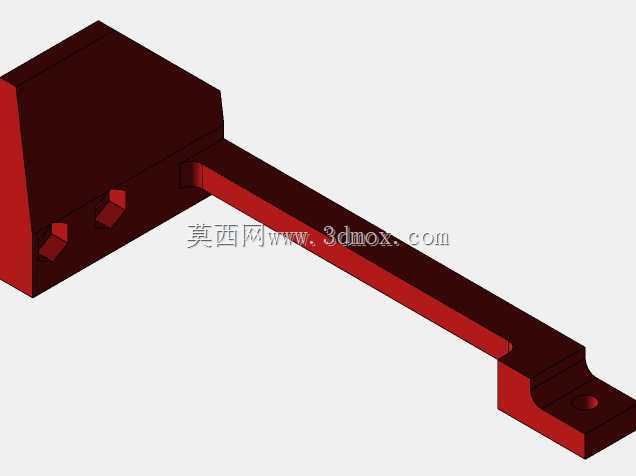

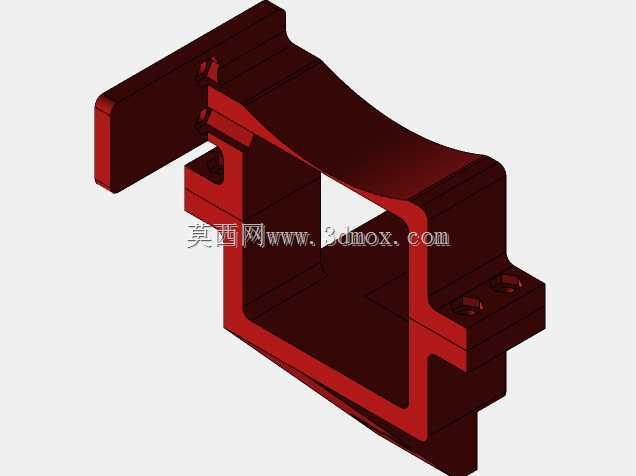

从功能特性来看,整套组件包含激光安装支架、Z轴上端限位开关支座、X轴电缆链支撑框架、Z轴步进电机端电缆链固定夹具四个核心部分。激光支架采用与设备机身同材质的金属结构设计,安装面与激光模组的定位基准完全贴合,可保证激光出光方向垂直于加工工作台面,避免因安装倾斜导致的切割深度不均、打标线条歪斜问题;限位开关支座适配方形感应开关的安装尺寸,开关触发端与Z轴运动拖板的触发位置精准匹配,可实现激光加工前的自动调平动作,重复定位精度可满足0.1mm以内的加工要求,减少人工对刀的时间损耗与操作误差。

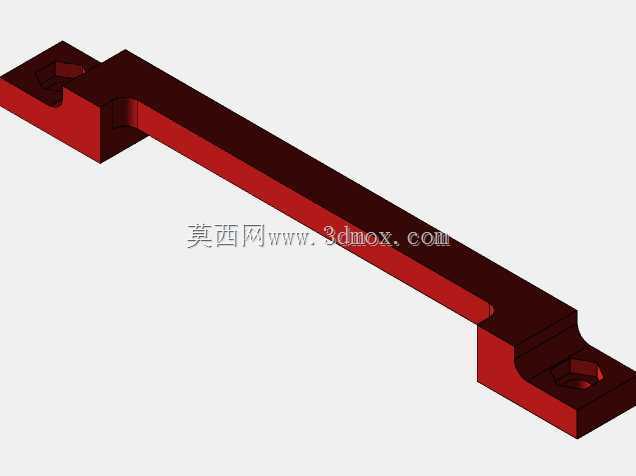

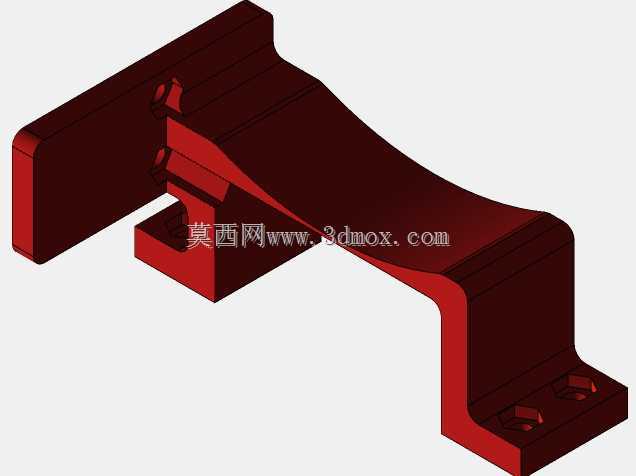

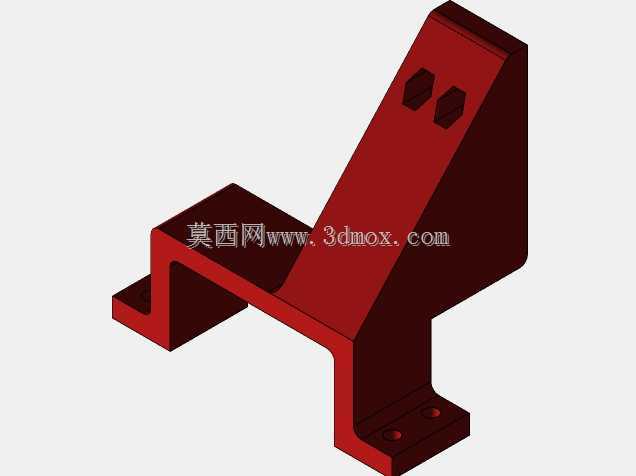

设计过程中优先考虑运动干涉规避,针对X轴与Z轴拖架运动时附带的线缆拖拽问题,电缆链的走线路径完全避开设备的运动行程范围,支撑框架固定在X轴拖架的原有安装孔位上,无需对设备原有机身进行钻孔、切削等二次加工,所有安装孔位均与原厂孔位对齐,普通用户仅需使用内六角扳手即可完成全部组装作业。电缆链的弯曲半径经过核算,可容纳激光模组供电线、限位开关信号线、主轴电机供电线三类线缆,线缆在拖链内分层排布,避免运动过程中线缆互相摩擦导致的绝缘层破损,同时消除线缆拖拽对X、Z轴运动阻力的影响,保证步进电机运行负载处于额定范围内,避免丢步导致的加工尺寸偏差。
安装边界方面,整套组件加装完成后,设备X轴的有效加工行程保持原有300mm范围不受侵占,Z轴方向因支架安装占用的高度空间控制在15mm以内,不会压缩原有50mm的Z轴加工行程,设备整体外形尺寸仅在Z轴上端有小幅增加,可适配原有设备的防尘罩、集尘装置等外接配件。所有紧固孔位均适配M3规格螺栓与螺母,设计时预留了垫圈与弹簧垫圈的安装空间,装配时需在螺栓与连接件之间加装平垫圈分散压紧力,在螺母侧加装弹簧垫圈提供预紧力,抵消主轴高速旋转、激光模组散热风扇运行产生的持续振动,避免长期使用后紧固件松脱导致的支架移位、开关触发失效问题。
实际装配验证过程中,电缆链的两端固定点分别设置在Z轴步进电机的出线侧与X轴框架的静止端,拖链运动时的弯曲段始终处于设备的非加工区域,不会与加工过程中产生的切屑、冷却喷雾接触,延长拖链与线缆的使用寿命。限位开关的触发片安装在Z轴拖板的对应位置,触发距离调整为2mm,既可以保证开关可靠触发,又不会因过压导致开关本体损坏,自动调平过程中设备可根据开关触发信号记录工作台面的高度差,在激光加工时自动补偿Z轴高度,保证整个加工幅面内的激光焦距一致。激光支架上预留了激光模组的焦距调节槽,松开紧固螺栓即可上下调整激光模组的高度,适配不同焦距的激光镜头更换需求,调整到位后拧紧螺栓即可完全锁死,加工过程中不会出现焦距偏移。
