微型壁挂式数控绘图轨迹执行装置

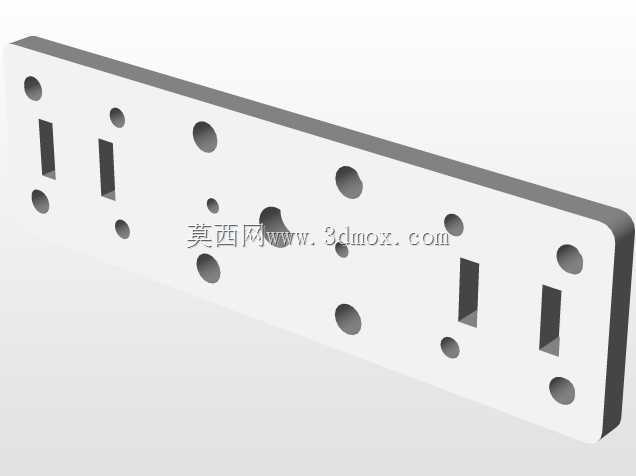

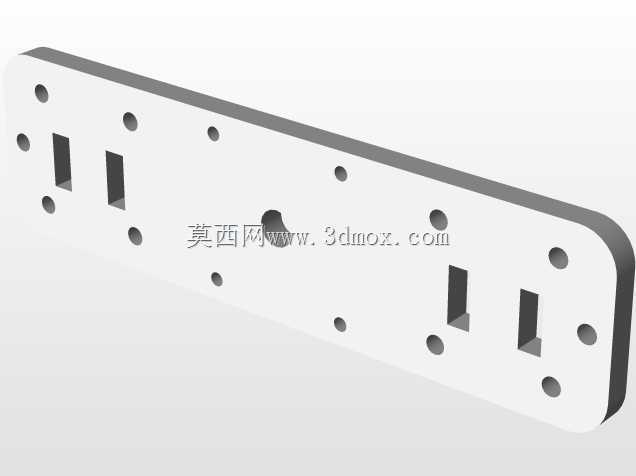

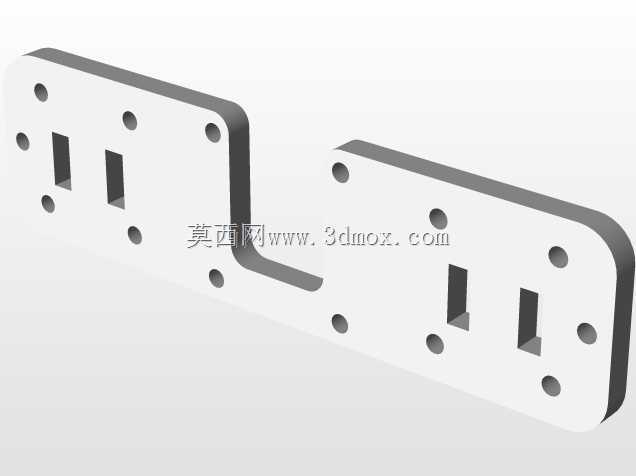

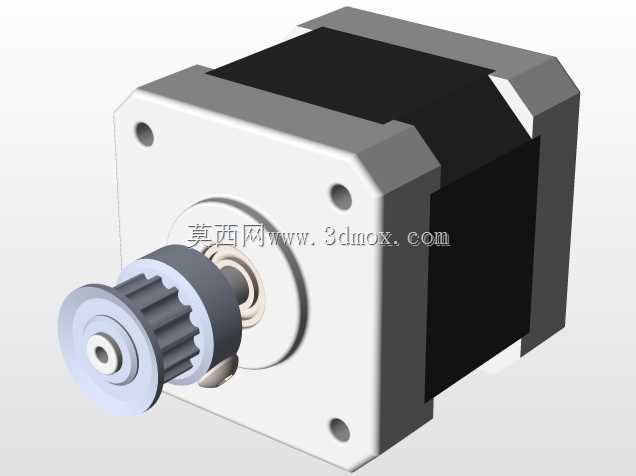

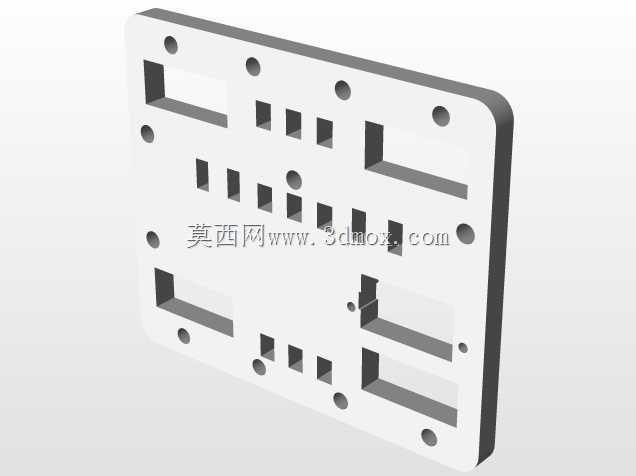

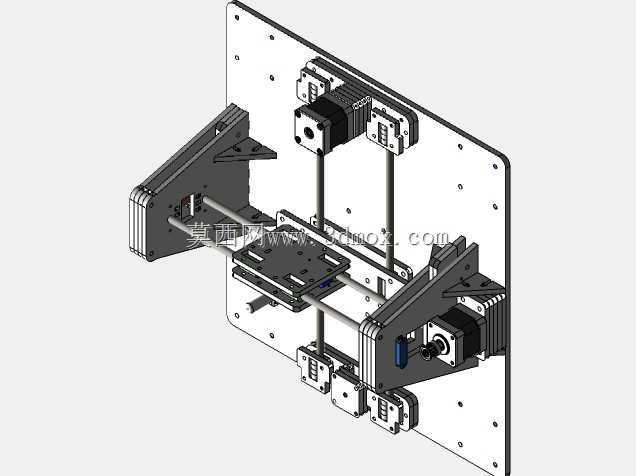

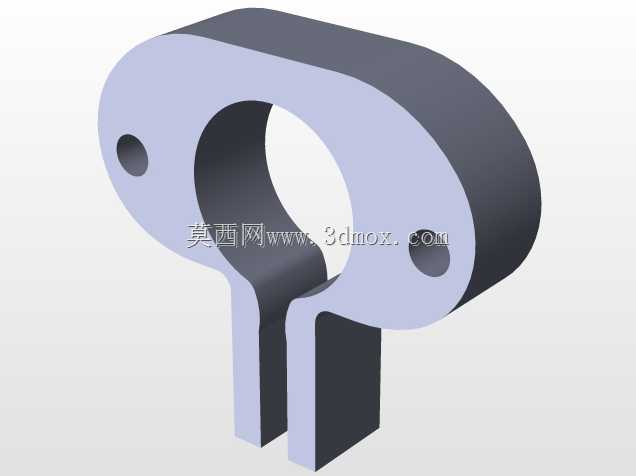

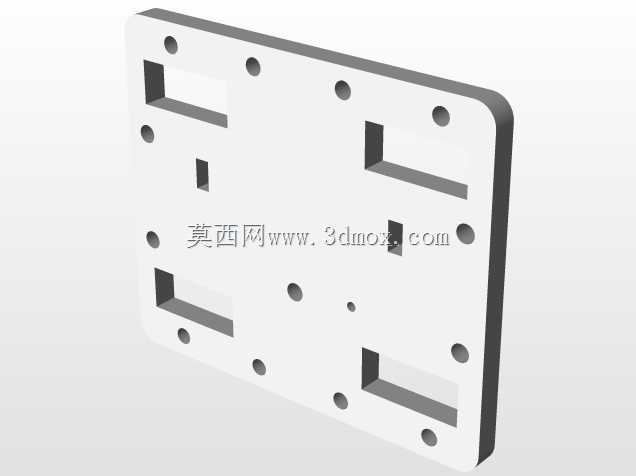

这款微型数控绘图装置主要面向小型桌面绘图、教学演示、简易PCB线路板绘制、创意纸品图案加工等场景，可替代人工完成重复性的高精度平面轨迹绘制作业，适配创客空间、电子实验室、中小学科创教学、小型文创工作室的轻量化绘图需求，无需大型工业绘图设备的占地与投入，即可实现标准化的数控绘图输出。设备整体采用壁挂式安装结构，主体依托一块平整的安装背板作为承载基准，所有传动组件、驱动单元、执行端均集成在背板正面，安装时仅需保证背板平面度与安装牢固度即可，无需额外搭建大型机架，整体占用空间极小，可直接固定在墙面、立式支架或者工作台侧面，充分利用垂直空间，适配狭小的作业区域。功能层面，设备搭载伺服驱动单元配合直线传动导轨，可实现X、Y两个轴向的精准位移控制，执行端搭载绘图工具夹持结构，可适配签字笔、刻刀、微型画笔等不同作业工具，既可以完成平面矢量图案的绘制，也可实现薄型材料的浅轨迹刻划作业，传动结构采用双光轴导向配合同步带传动的方案，兼顾运行顺滑度与定位精度，可保证绘制轨迹的连续性与位置准确度，避免出现断笔、轨迹偏移的问题。设计思路上，整体采用模块化的装配逻辑，驱动电机、导轨滑块、安装支架均采用标准化的快装结构，后期维护更换配件无需复杂拆解，各部件的安装位置预留了充足的调节余量，可根据使用需求调整传动张紧度、执行端初始位置，两侧的支撑支架采用三角加强结构，在降低整体重量的同时保证结构刚性，避免高速运行时出现结构震颤影响绘图精度。安装边界方面，设备整体厚度控制在较小范围，背板采用标准安装孔位布局，可适配常见的墙面膨胀螺丝、工作台侧装夹具的安装尺寸，运行时无外凸的运动部件，不会对周边作业空间造成干涉，整体运行噪音低，适合在室内办公、教学场景下长时间使用。
