小型桌面级简易数控镂铣机结构设计

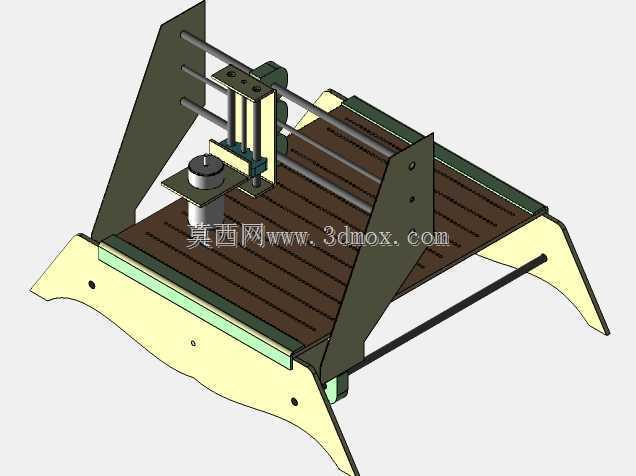

　　这款小型镂铣设备的结构设计，核心瞄准个人工作室、创客空间、教学实训场景的轻量加工需求，区别于工业级大型数控镂铣设备的大占地、高功耗特性，整体采用悬臂式三轴布局，将加工台面与支撑机架做一体化折弯成型设计，省去了额外的型材拼接装配工序，机架两侧的支撑立板直接承担Y向导轨的安装基准，既压缩了整体设备的横向占用空间，也减少了多零件拼接带来的装配累积误差。从实际加工用途来看，该设备可覆盖软金属、亚克力、薄木板、PCB板材的平面铣削、轮廓切割、浅槽镂铣作业，能够满足手板件打样、小型文创产品加工、电子线路板制作这类小批量、小尺寸工件的加工需求，不需要配套工业级的集尘、冷却辅助系统也能完成常规作业，适配桌面放置的使用场景。

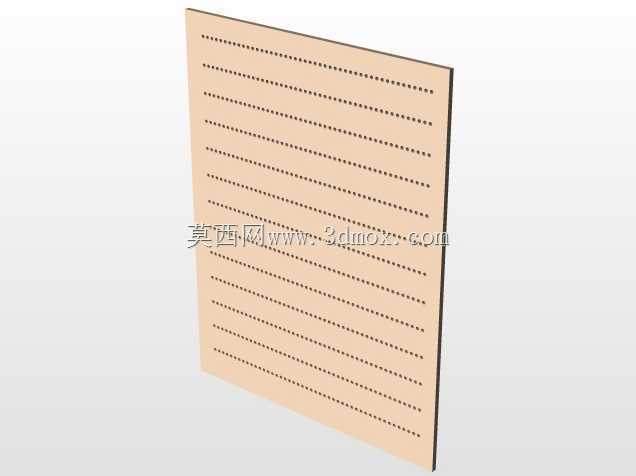

　　在功能特性的设计上，X向传动组件集成在Y向滑座上，Z向主轴滑台通过直线光轴与X向滑架连接，三个轴向的传动均采用光轴配合滑动轴承的导向方案，相比线性导轨的方案成本更低，同时对装配精度的容错率更高，适合非工业场景下的组装调试。主轴安装位预留了通用的装夹口径，可适配不同功率的高速风冷主轴，针对不同加工材质可灵活更换对应刀具，工作台面采用带等距T型槽的层压板材设计，方便通过压块快速固定待加工工件，台面下方设置的支撑筋板直接与底部机架连接，可抵消铣削过程中产生的振动，避免加工面出现振纹。

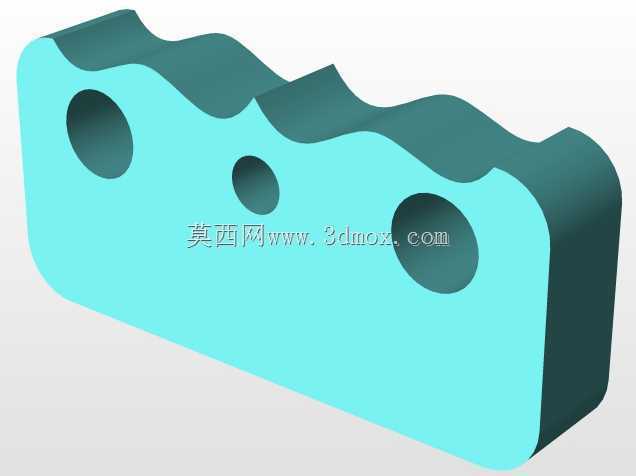

　　设计思路上优先考虑了结构的易加工性与装配便捷性，所有支撑结构件均采用平板折弯工艺成型，不需要复杂的五轴加工工序，普通钣金加工厂即可完成所有结构件的生产，传动组件全部采用标准件，用户可根据自身预算选择不同精度等级的丝杆、光轴与驱动部件，降低了整机制造成本。机架底部的两个延伸支撑脚做了加宽外撇设计，在不增加整体机架重量的前提下，扩大了设备的支撑跨距，即使Z轴运行到最高位置、X轴滑台移动到悬臂最远端时，整机重心依然落在支撑面范围内，不会出现倾翻风险。

　　从安装边界尺寸来看，整机横向宽度控制在普通桌面的可容纳范围内，纵向深度不超过常规工作台的进深，放置在标准高度的工作台上时，操作面板位置刚好适配成年人站立操作的手臂 reach 范围，不需要额外搭建专用安装基座。Y向行程覆盖整个工作台面的加工范围，X向行程可满足A4幅面以内工件的全幅面加工，Z向行程预留了足够的刀具抬升空间，既可以加工一定厚度的工件，也方便更换刀具与清理台面。设备的走线全部沿机架内侧的预留线槽布置，避免加工过程中切屑、粉尘刮擦线缆造成损坏，驱动电机的安装位做了下沉式设计，不会突出机架外轮廓，减少了设备的外部磕碰风险。在实际装配调试环节，三个轴向的限位开关安装位都做了预设，不需要后期额外打孔固定，导轨安装面预留了调整垫片的安装间隙，可在装配时微调导轨平行度，保证传动过程的顺滑度，避免出现卡滞、爬行的问题。
