三档位同轴式齿轮变速传动结构

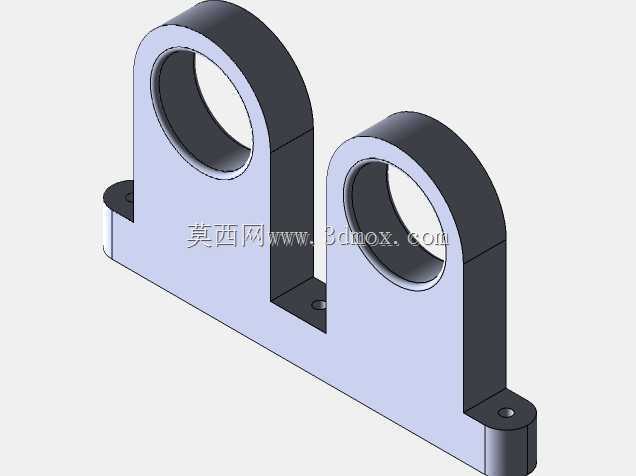

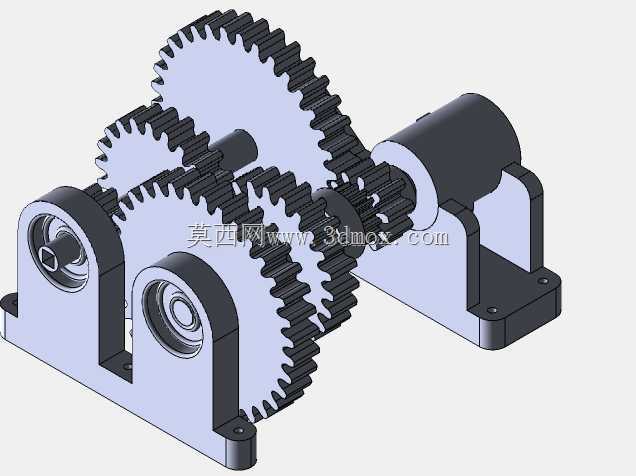

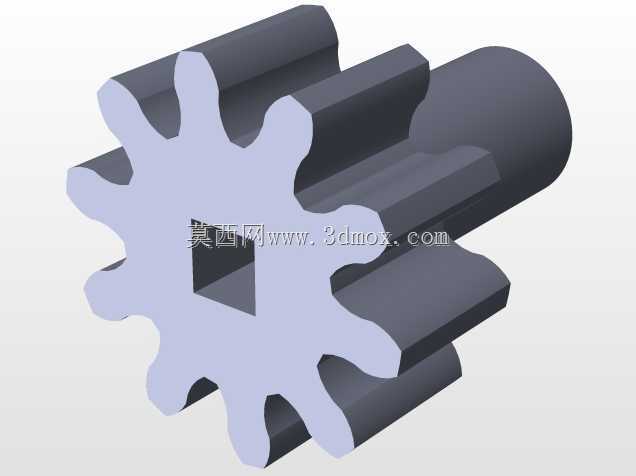

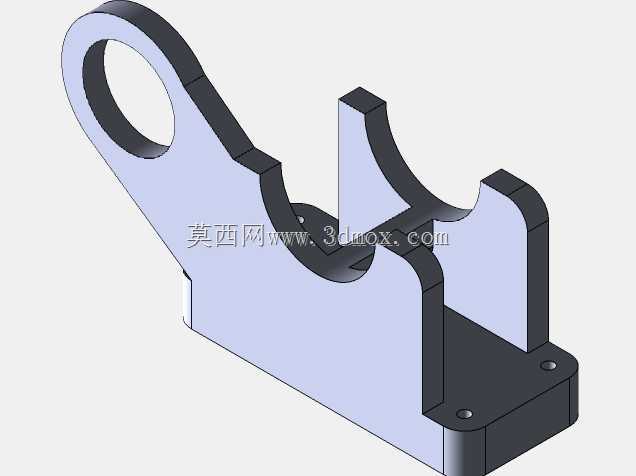

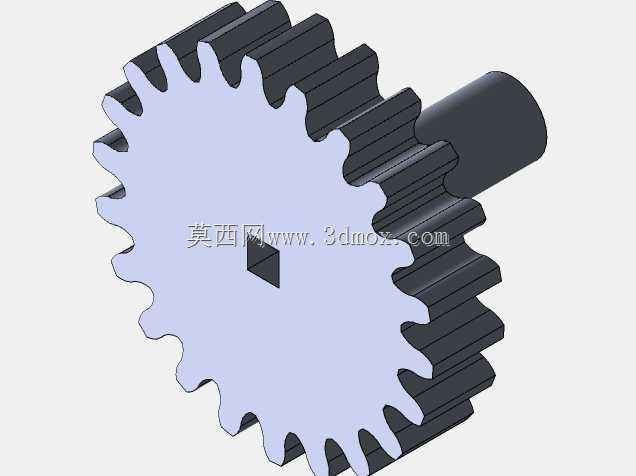

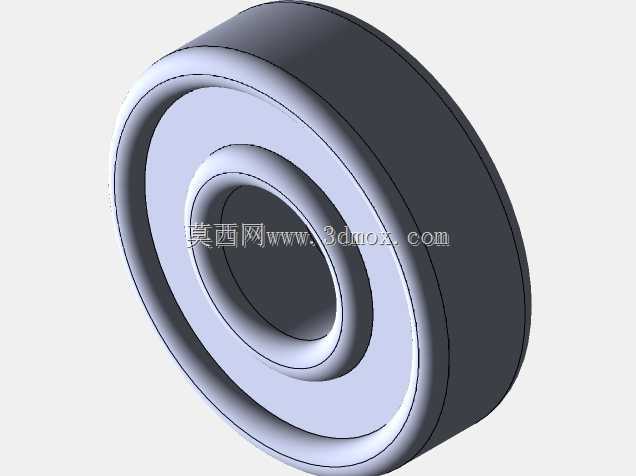

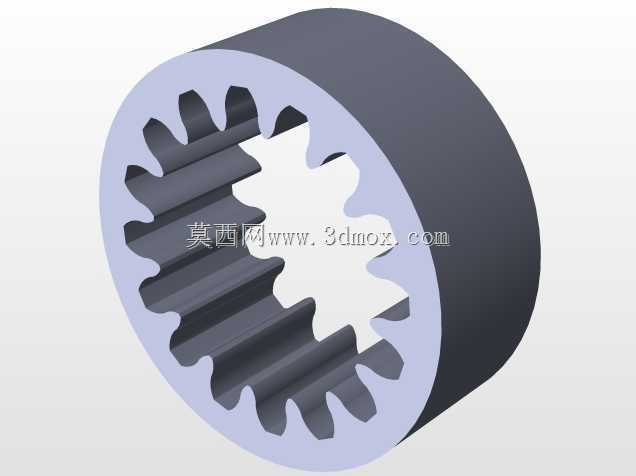

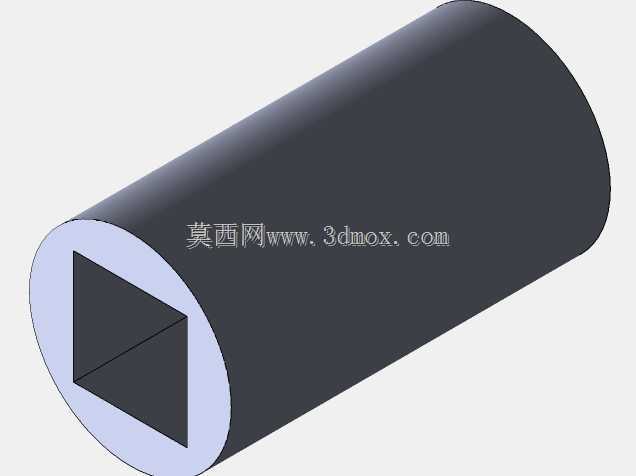

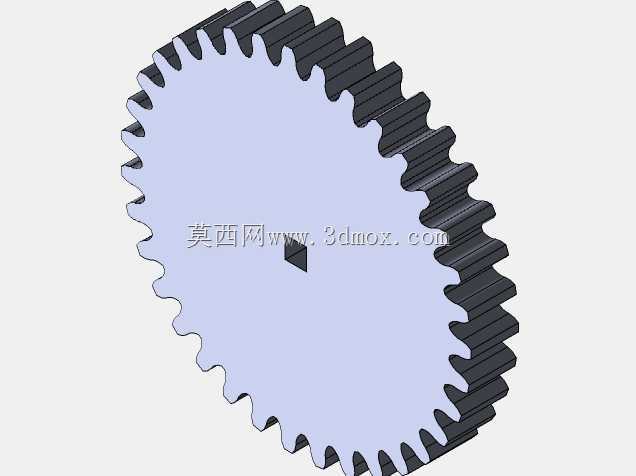

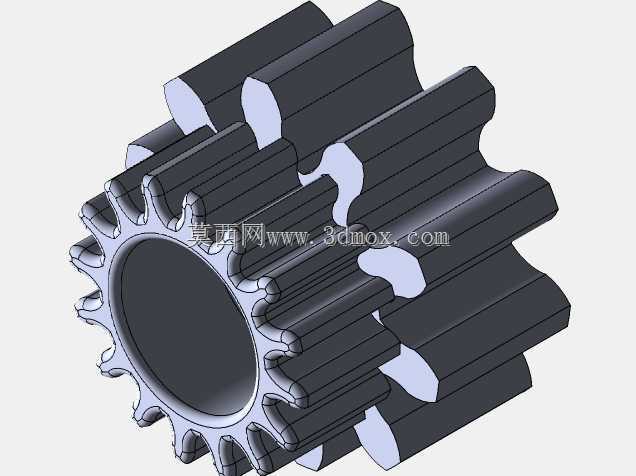

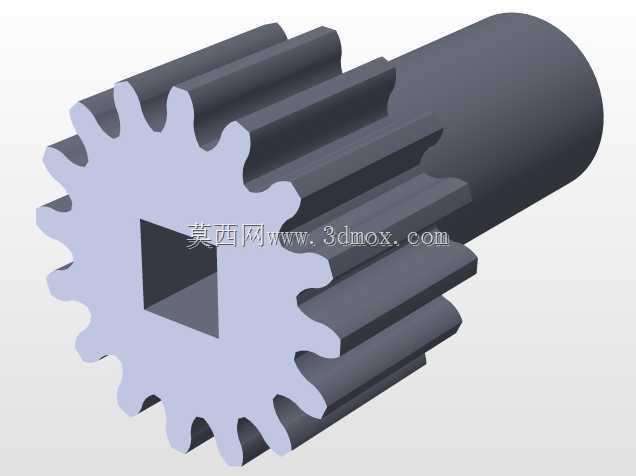

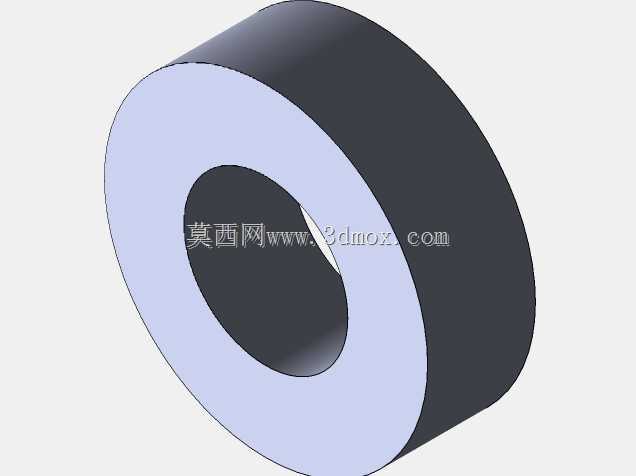

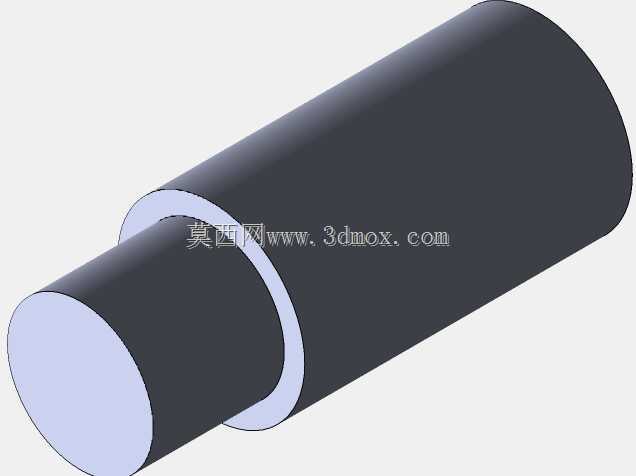

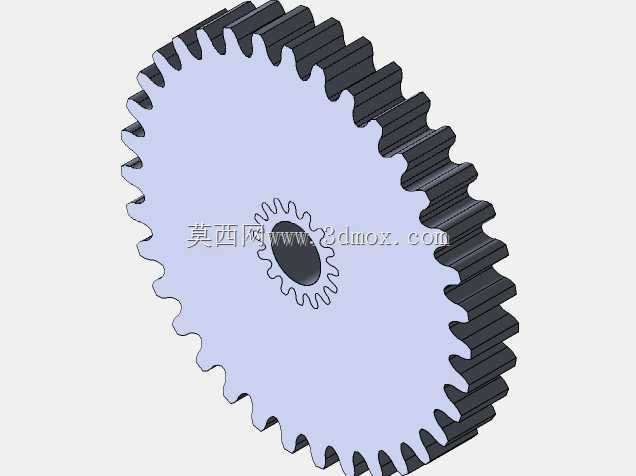

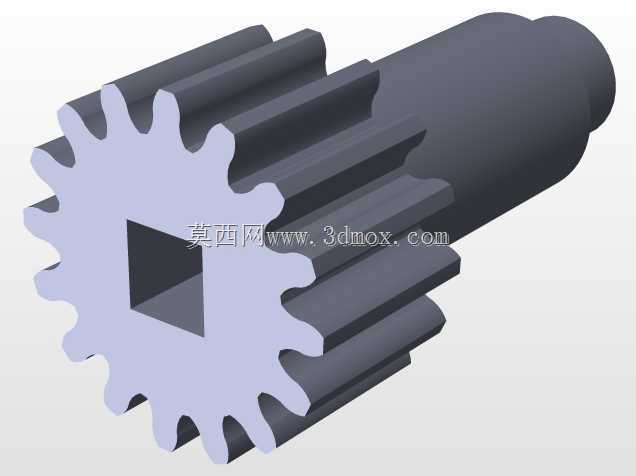

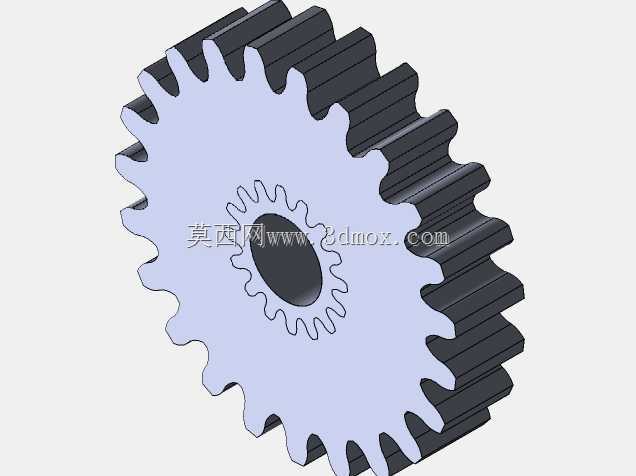

这套三档位齿轮变速结构，主要面向小型动力传输场景的变速需求，常见于小型输送设备、教学演示实验台、小型农用作业机具、桌面级自动化传动单元等领域，核心作用是在动力输入转速固定的前提下，通过不同齿轮副的啮合切换，输出三种不同的转速与扭矩配比，匹配不同工况下的负载与转速要求。整套结构采用平行轴直齿圆柱齿轮传动方案，输入侧直接对接动力源输出轴，通过滑移齿轮的轴向位移实现不同齿数齿轮副的啮合切换，三个档位分别对应高速低扭、中速中扭、低速高扭三种输出特性，可覆盖常规小型设备的多数作业工况需求。设计过程中优先考虑了传动平稳性与档位切换的顺畅度，齿轮参数经过啮合校验，齿侧间隙控制在合理区间，既避免传动过程中出现卡滞、打齿问题，也能减少回程误差带来的传动精度损失。箱体采用分体式支座结构，两个轴承支座直接与安装底板集成，既保证了轴系的支撑刚度，也简化了整体安装流程，安装底板预留了标准化的安装孔位，可直接通过螺栓固定在设备基座上，安装边界规整，横向与纵向的安装尺寸适配多数小型设备的安装空间，不需要额外做安装位的改造。齿轮与轴之间采用平键连接传递扭矩，轴端通过轴承与支座配合，转动阻力小，长期运行的磨损量低，日常维护仅需要定期补充润滑脂即可。整套结构没有冗余的复杂构件，所有零部件的加工工艺性良好，齿轮可采用常规滚齿工艺加工，支座与底板可通过板材切割、铣削加工成型，不需要特殊的加工设备，制造成本可控，同时结构的拆解与装配难度低，便于后期的零部件更换与检修，非常适合小批量定制化的设备配套使用，也可作为机械原理教学的实物演示模型，直观展示齿轮变速的传动逻辑与档位切换的实现方式。
