多自由度行星齿轮传动箱结构设计

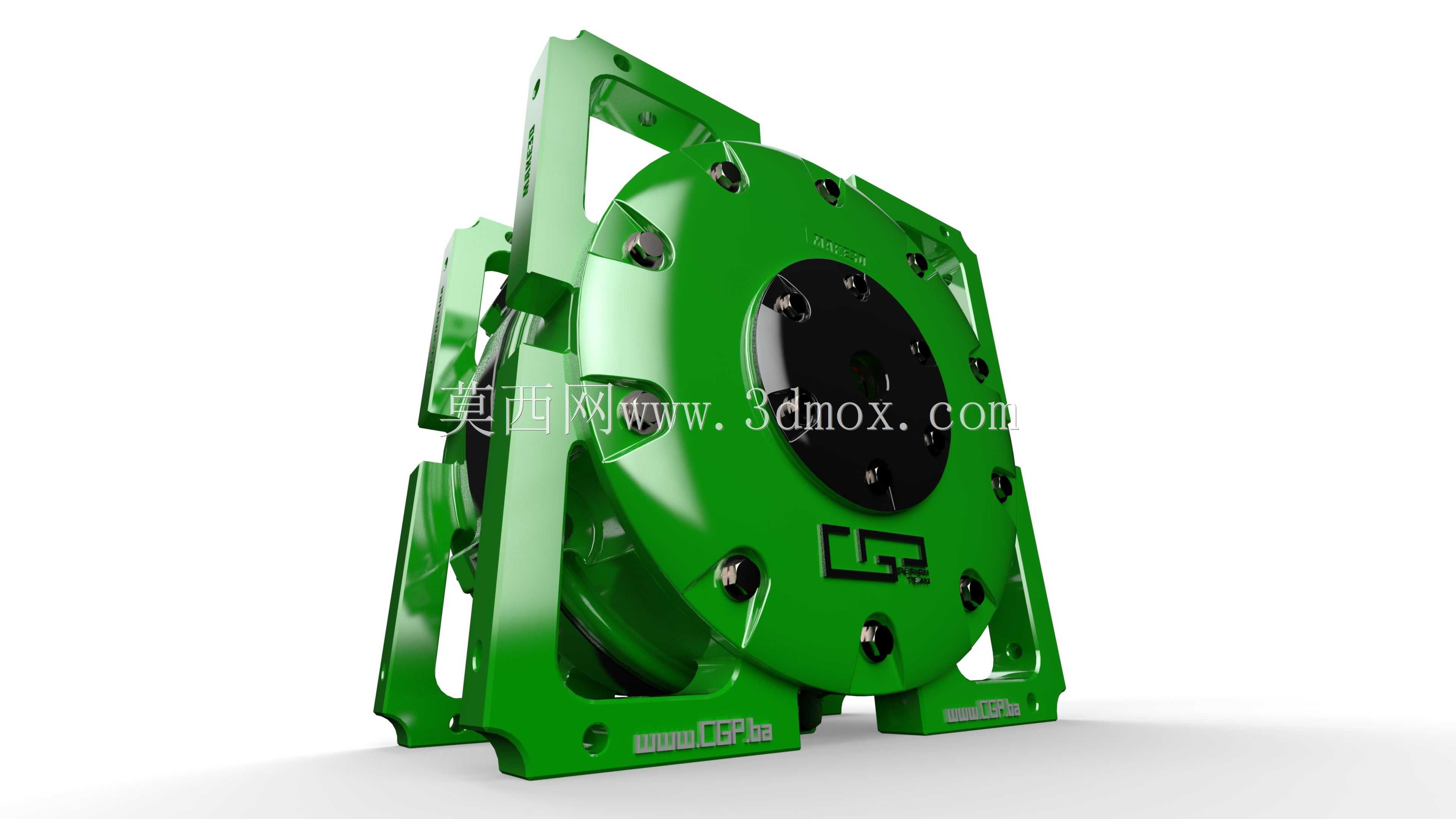

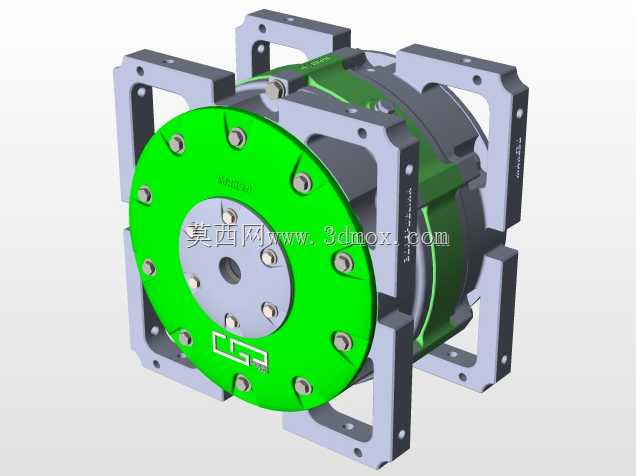

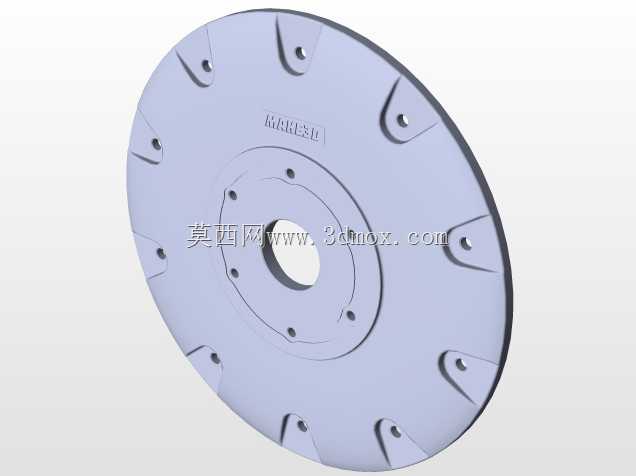

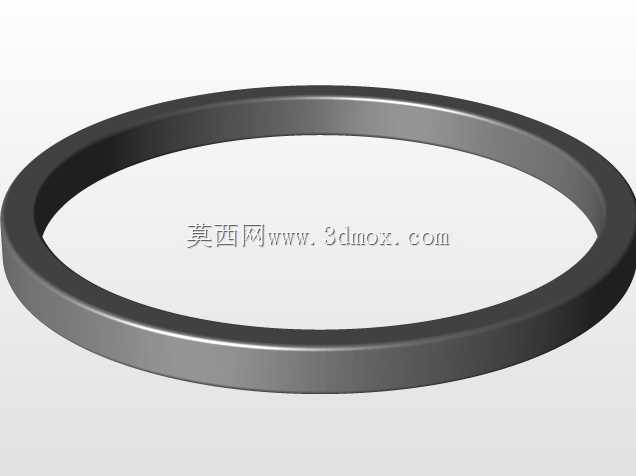

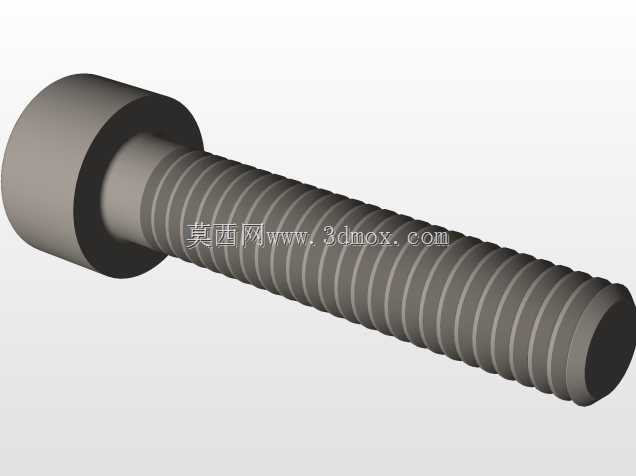

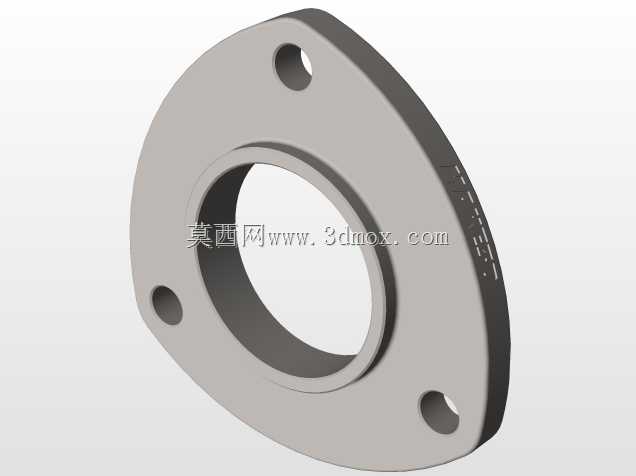

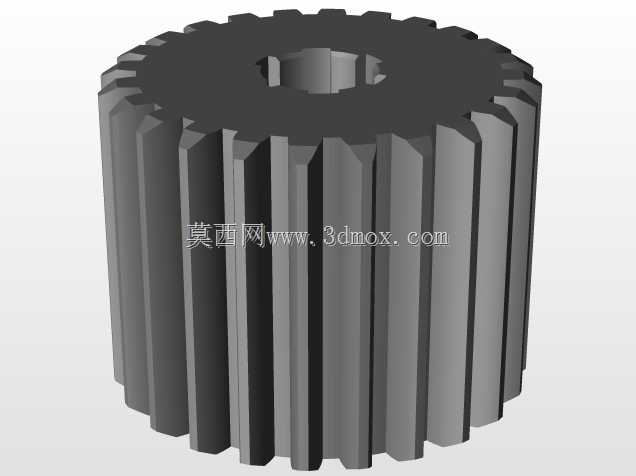

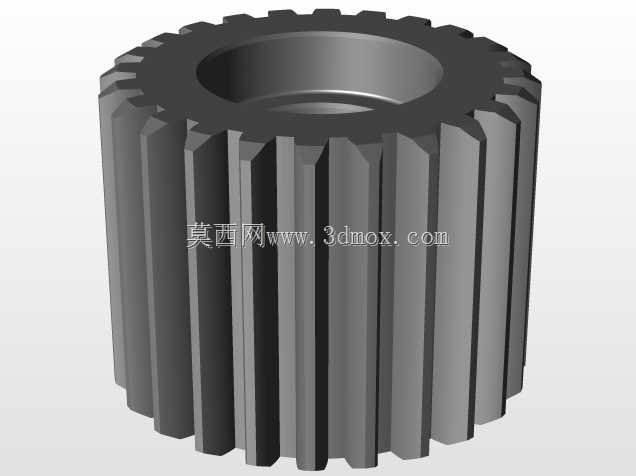

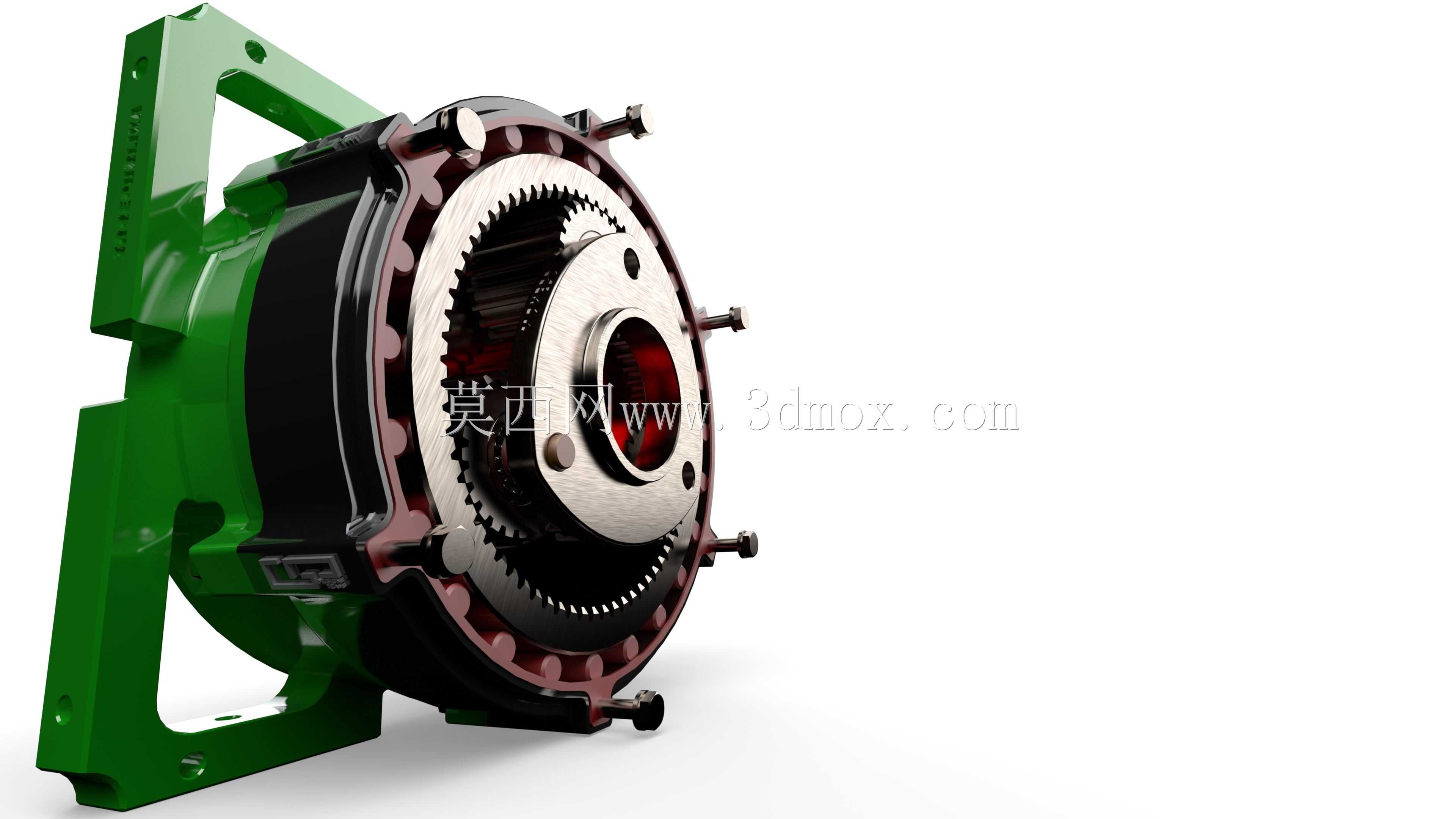

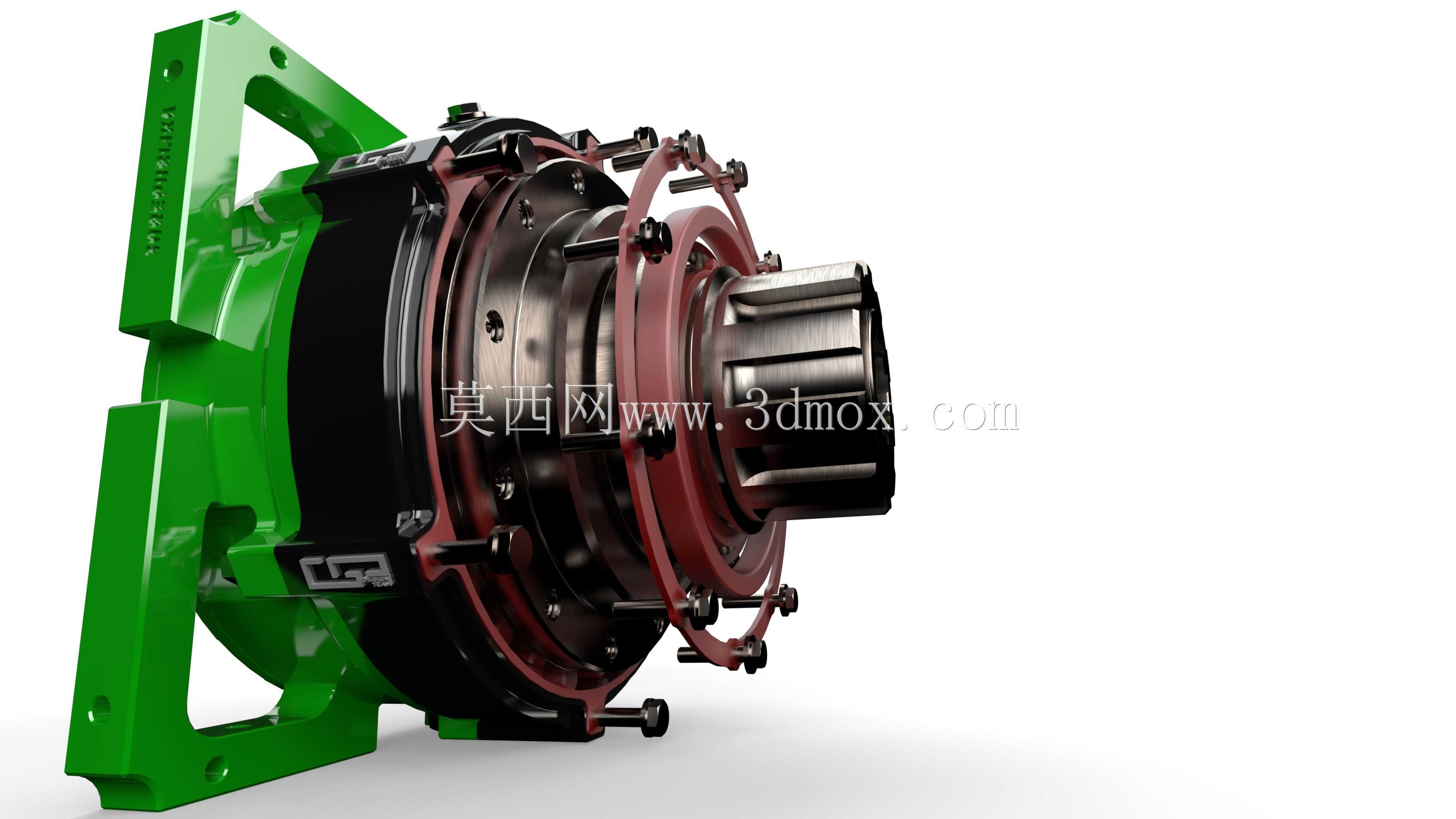

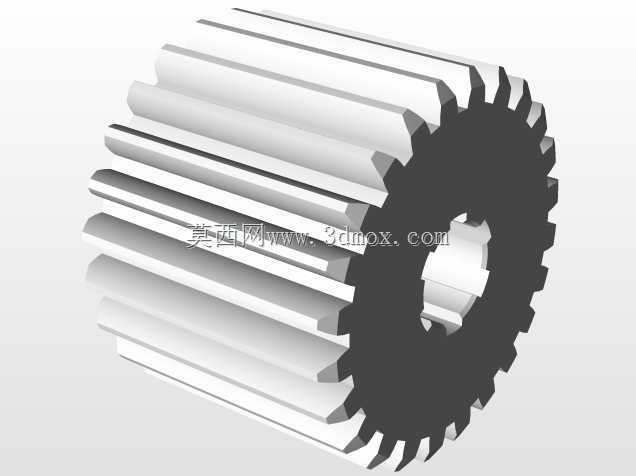

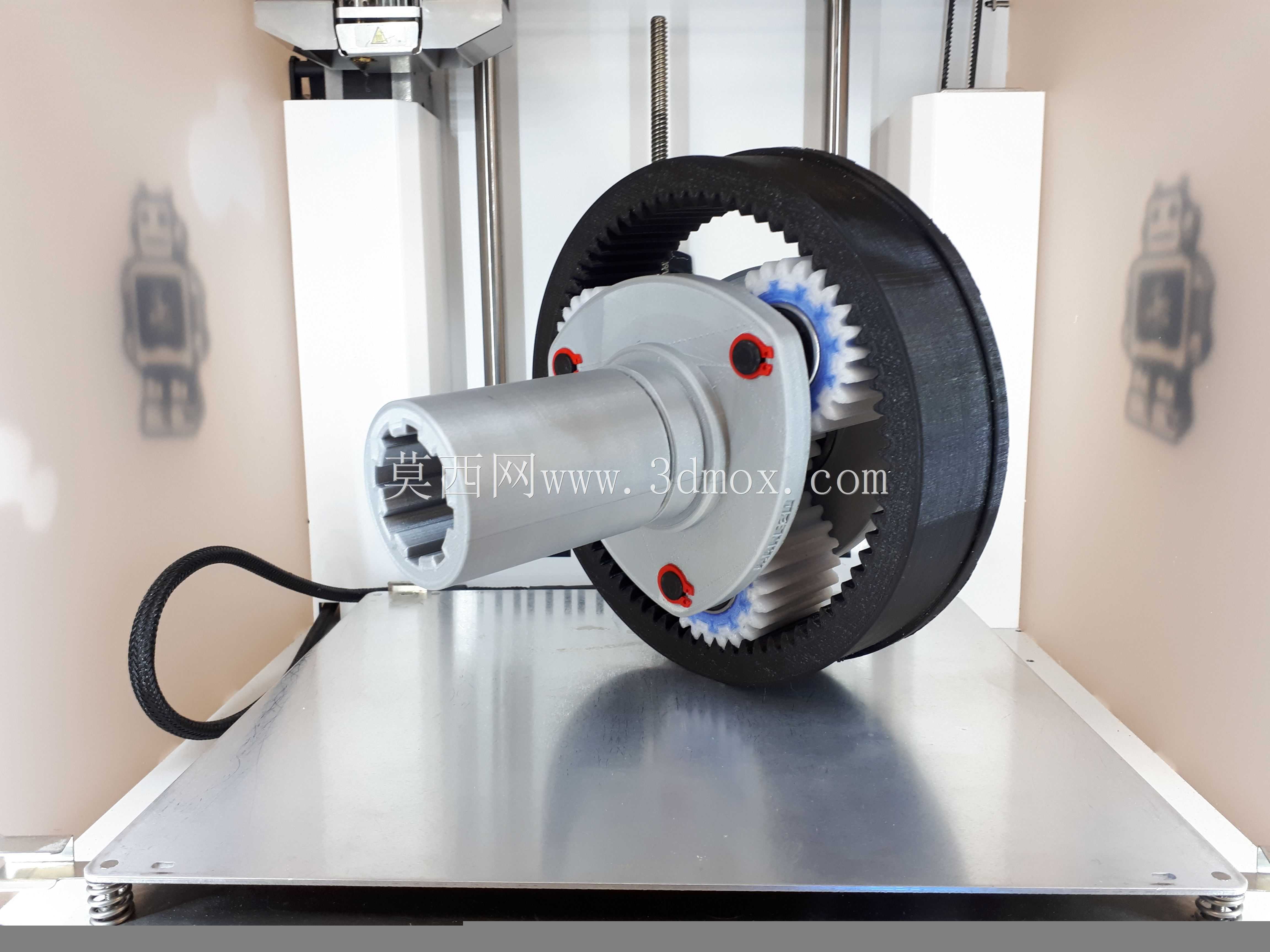

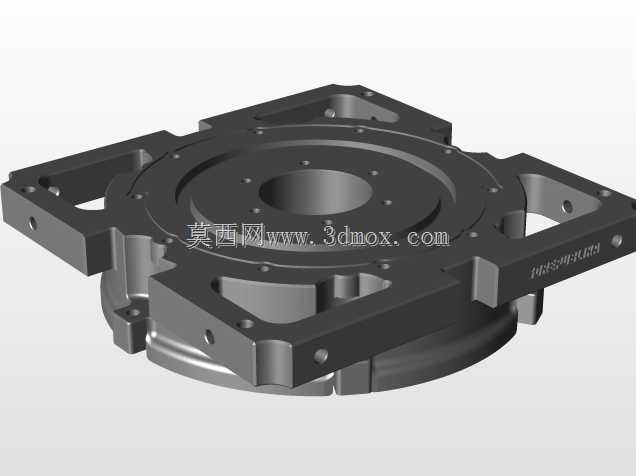

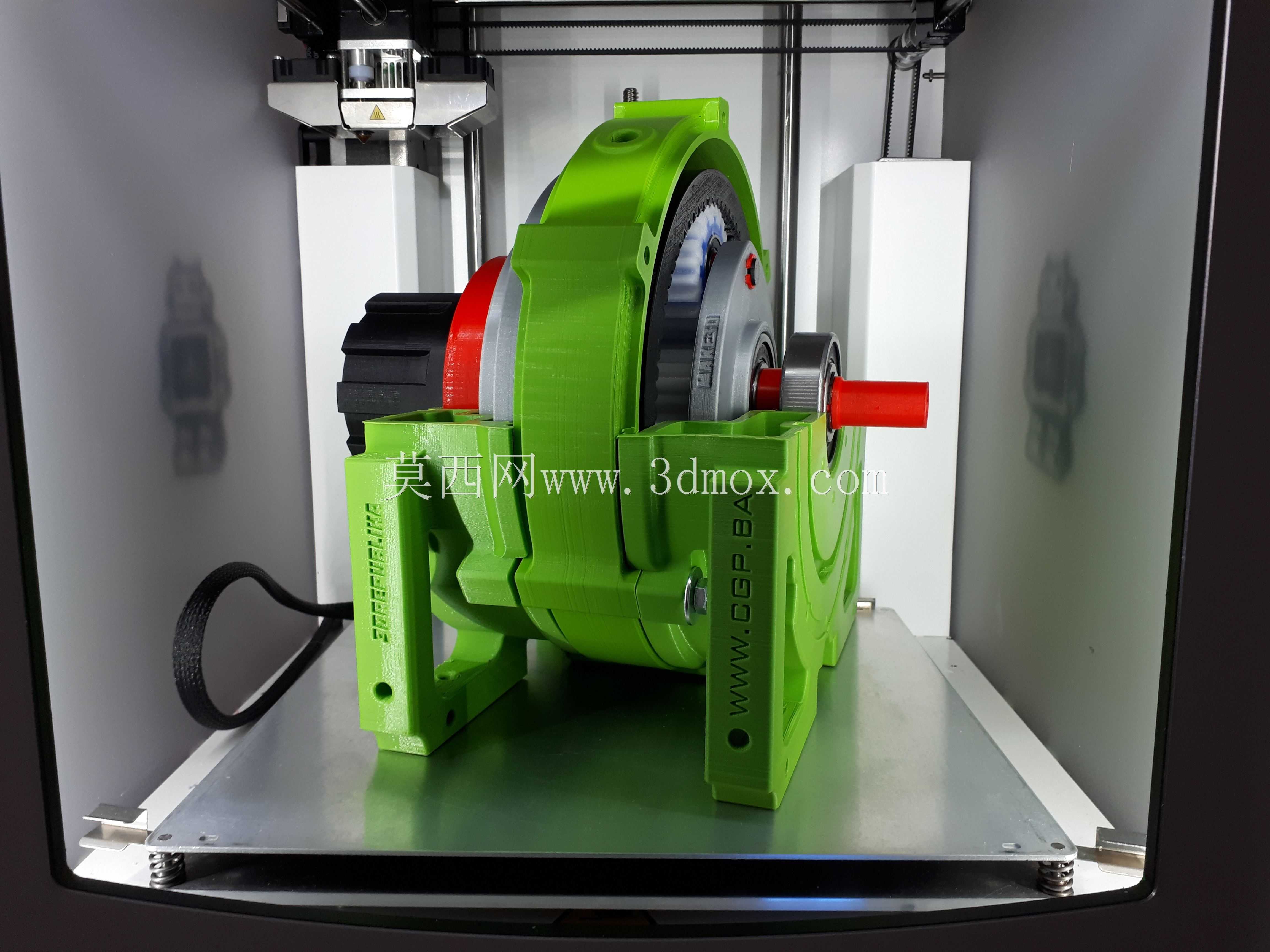

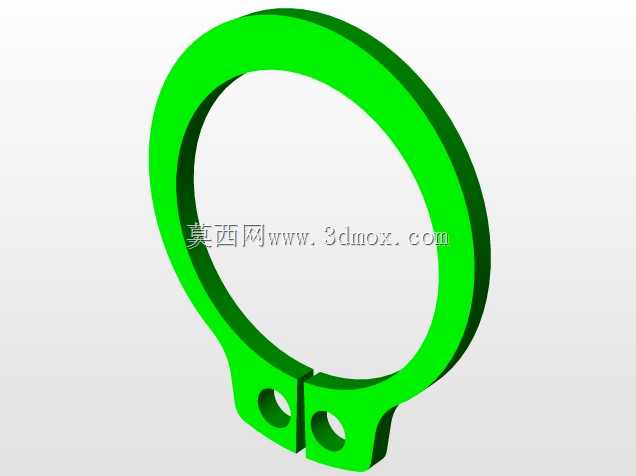

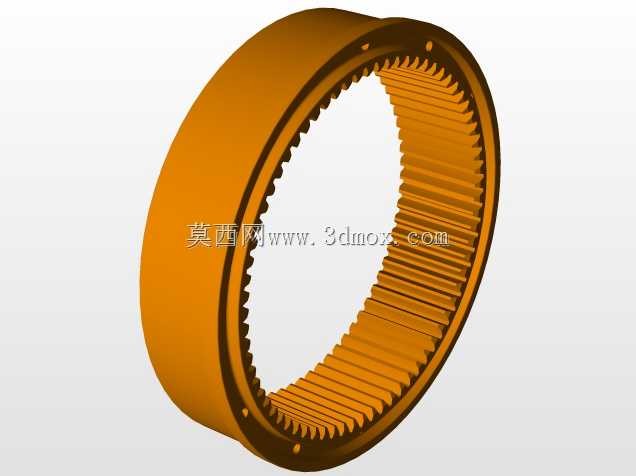

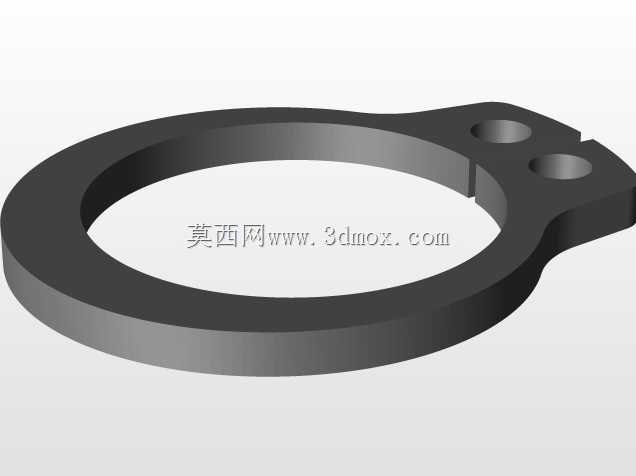

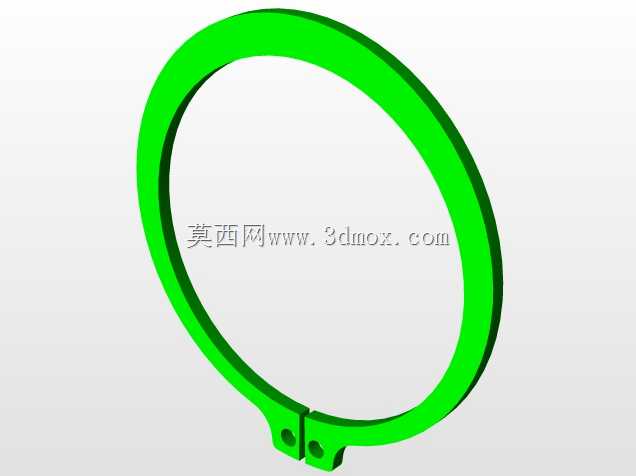

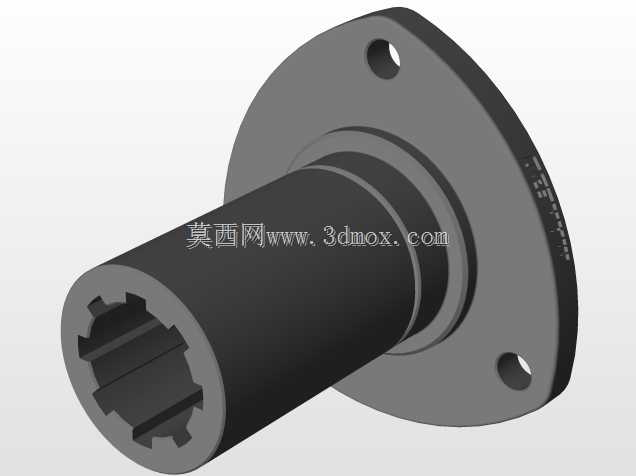

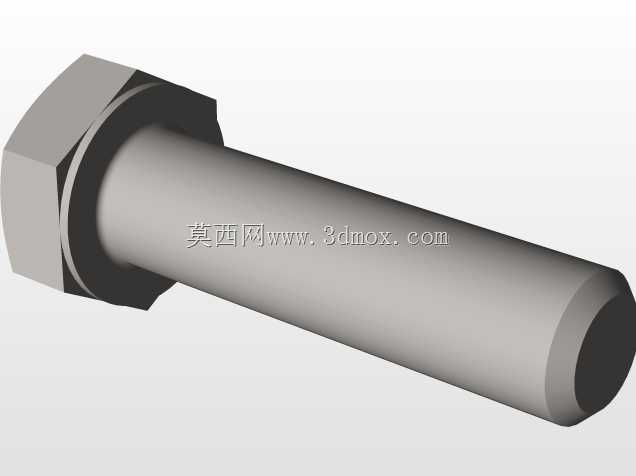

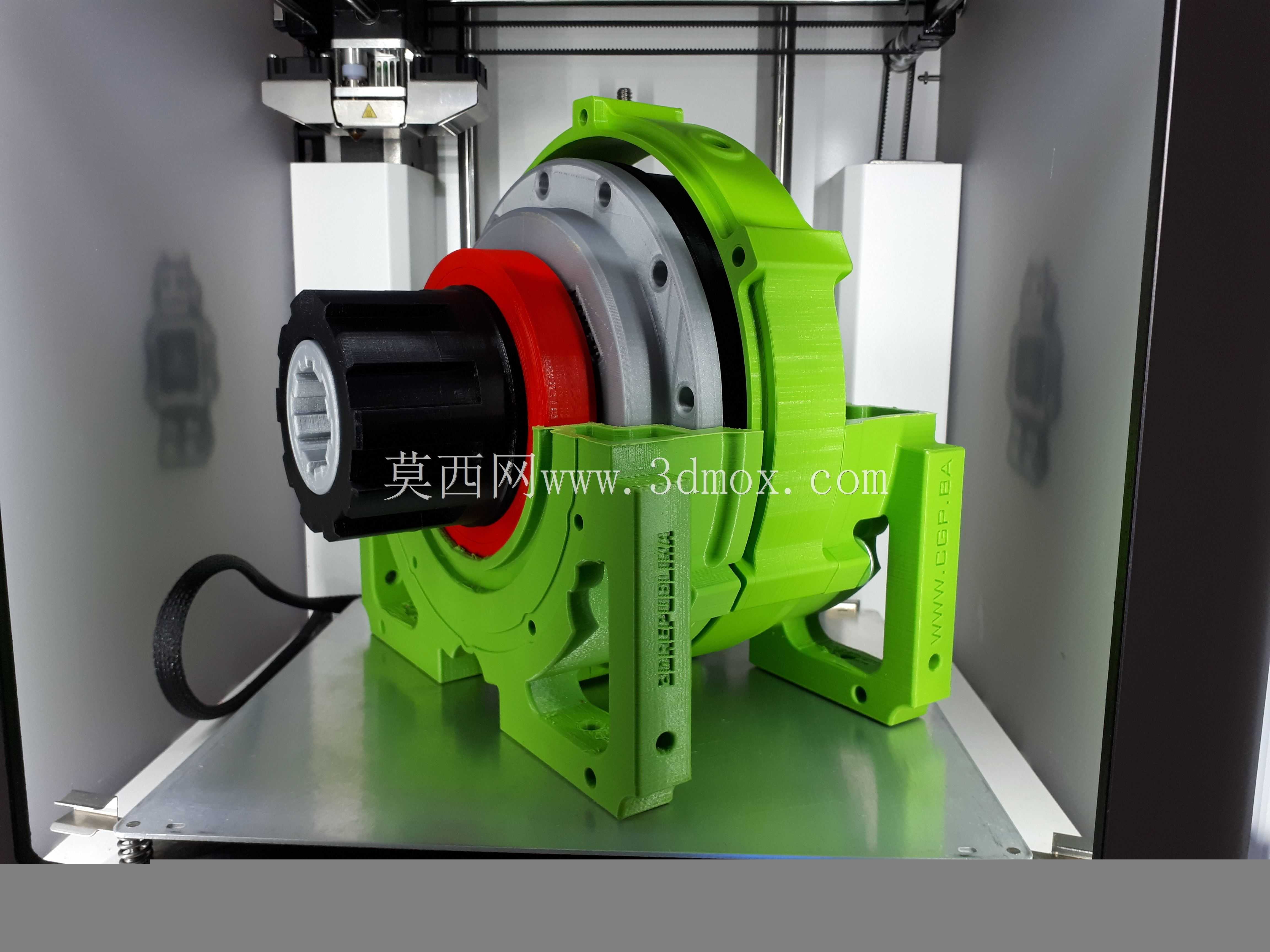

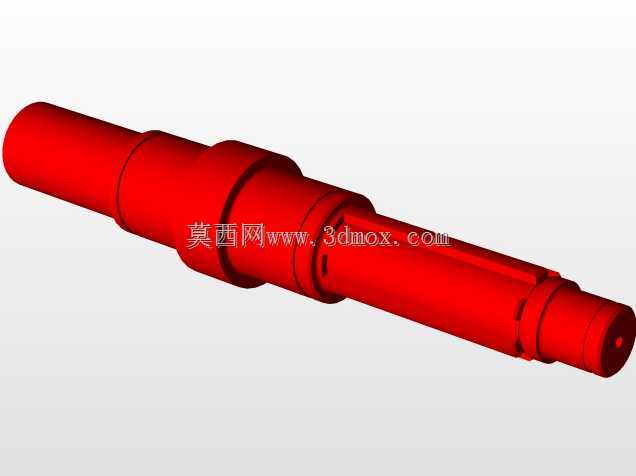

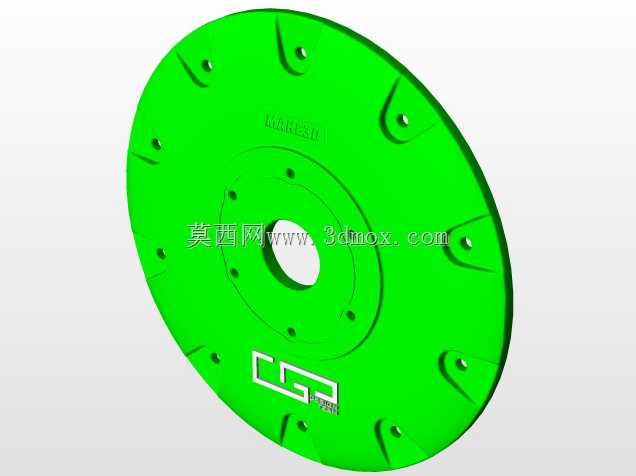

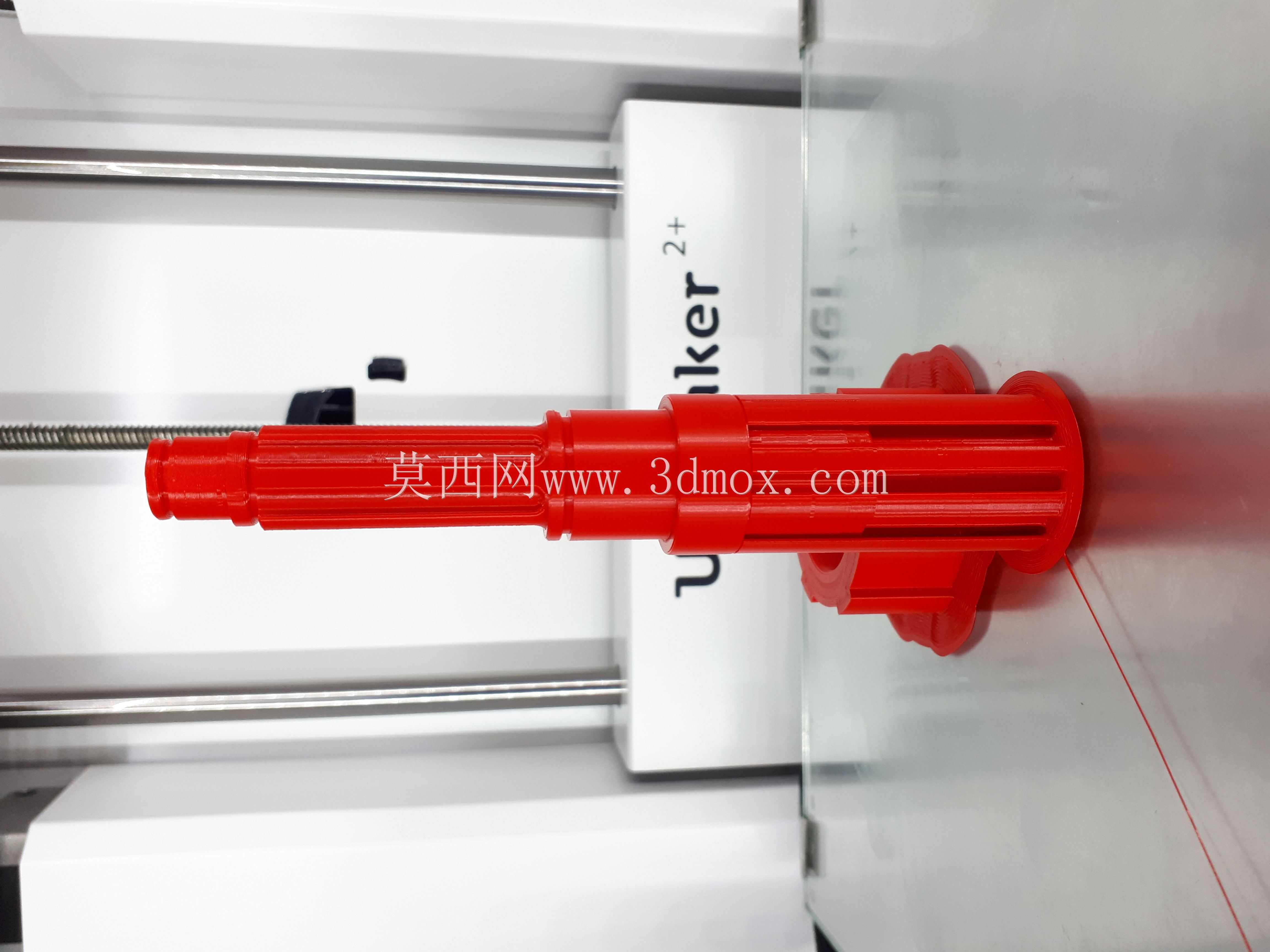

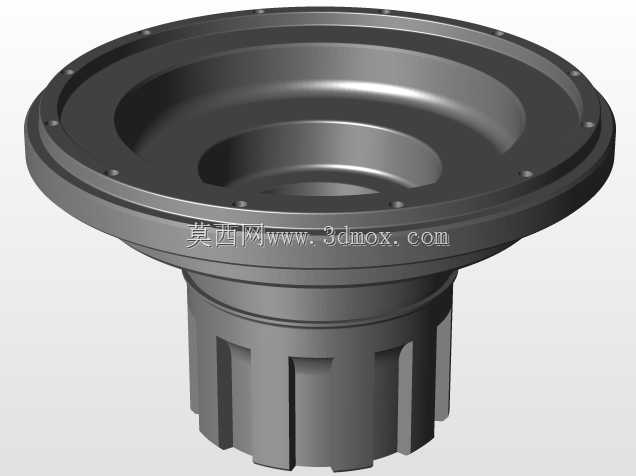

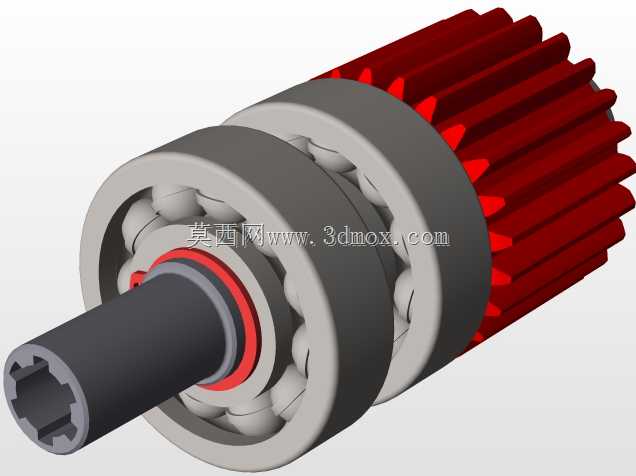

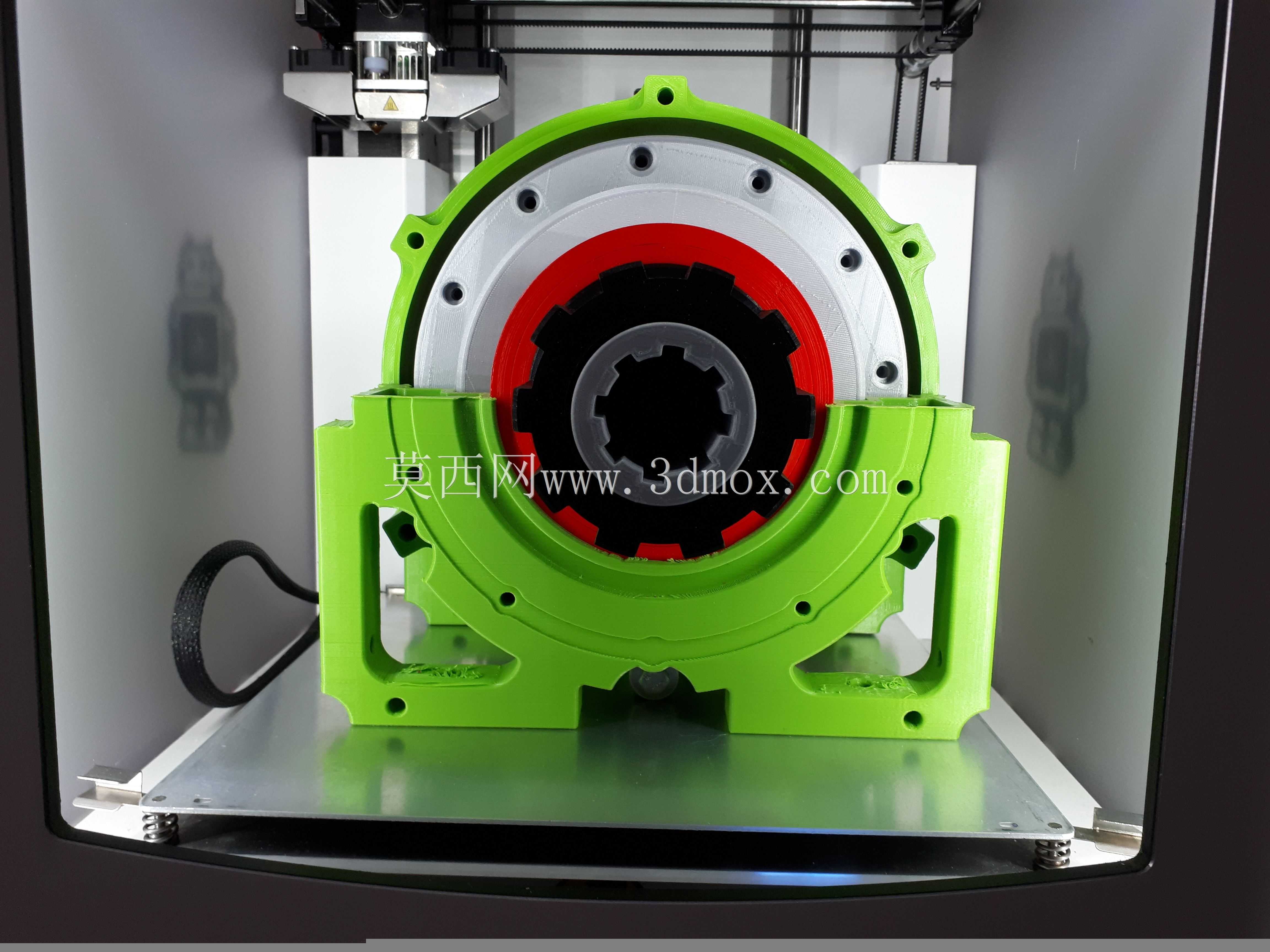

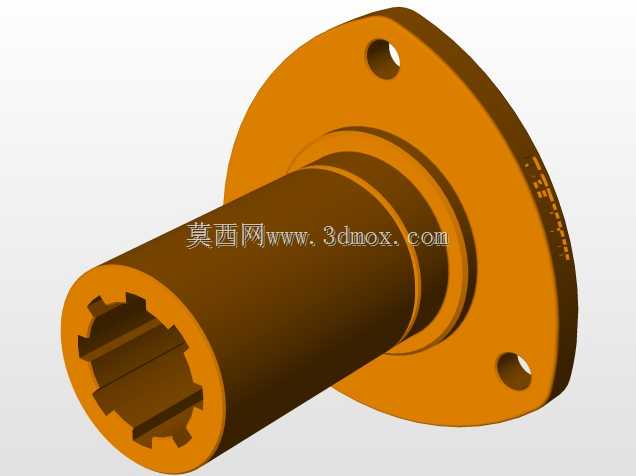

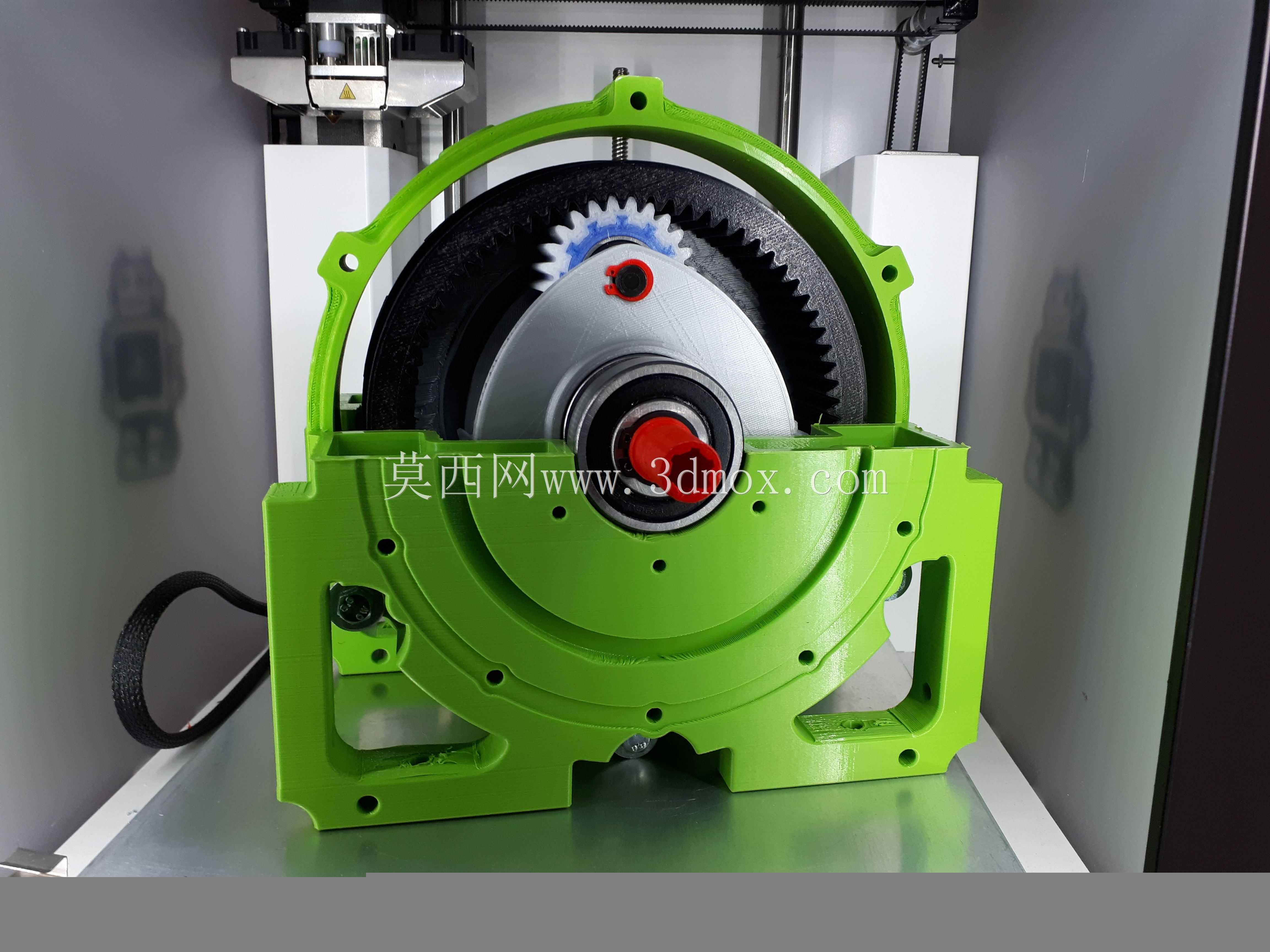

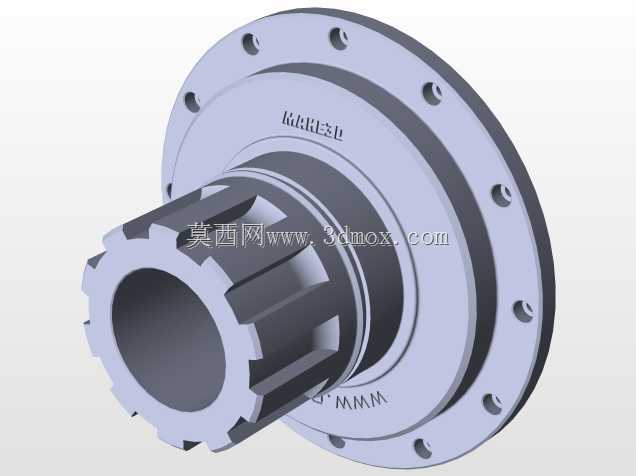

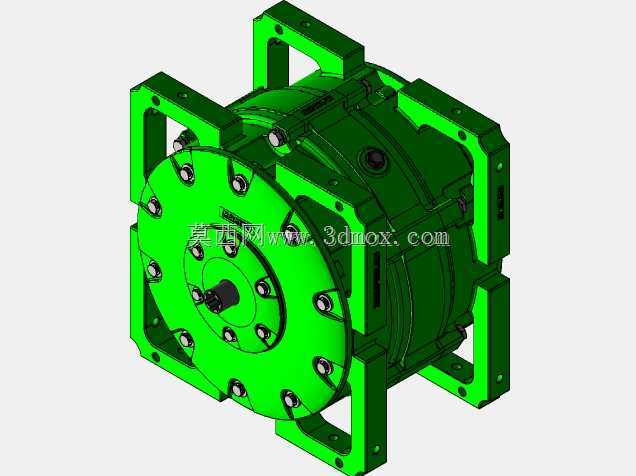

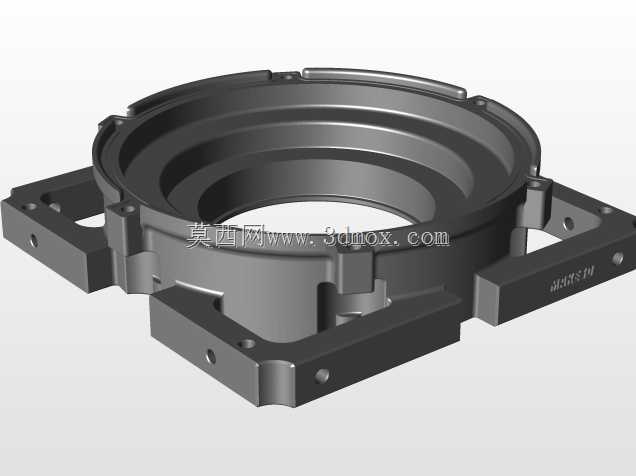

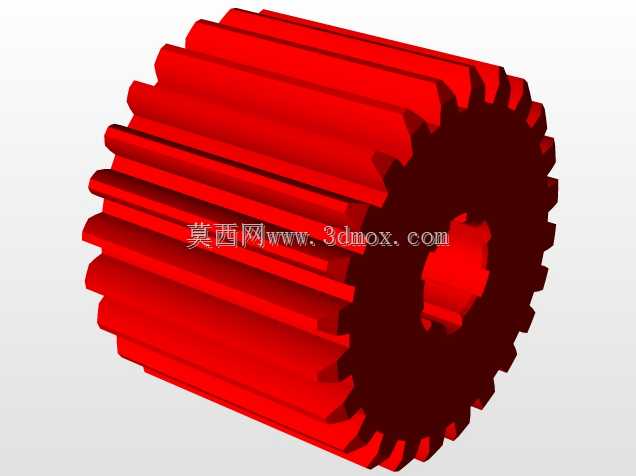

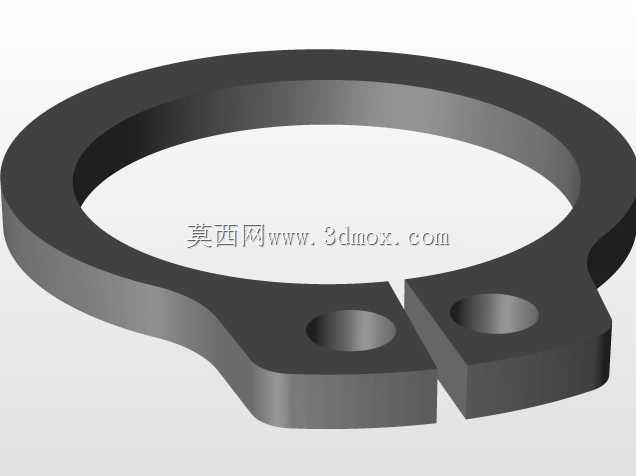

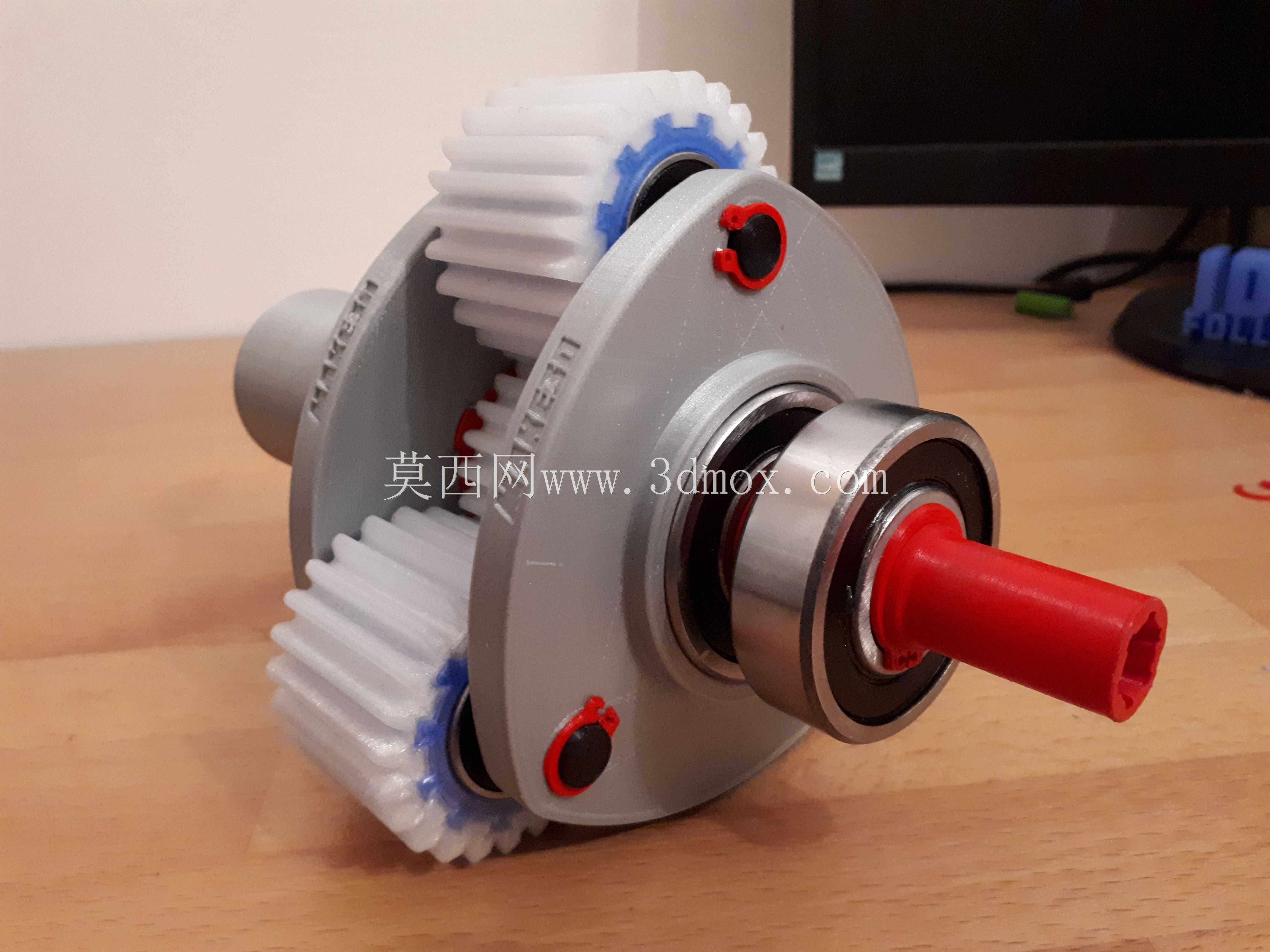

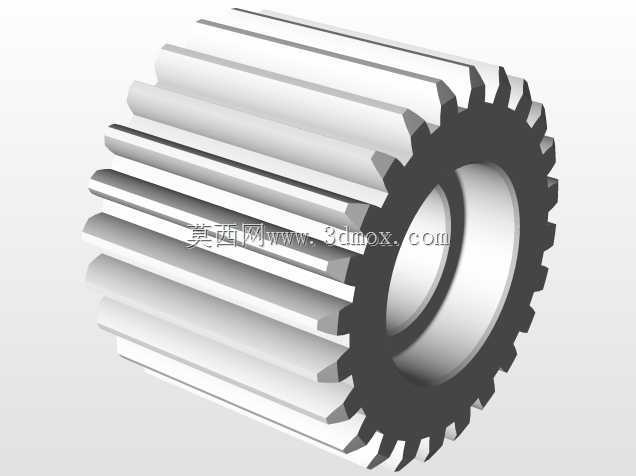

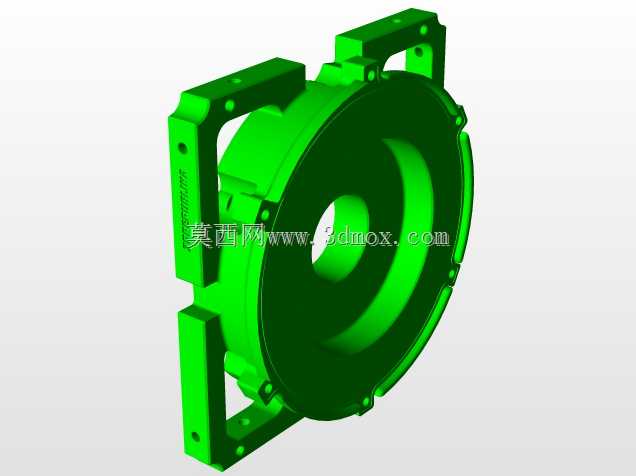

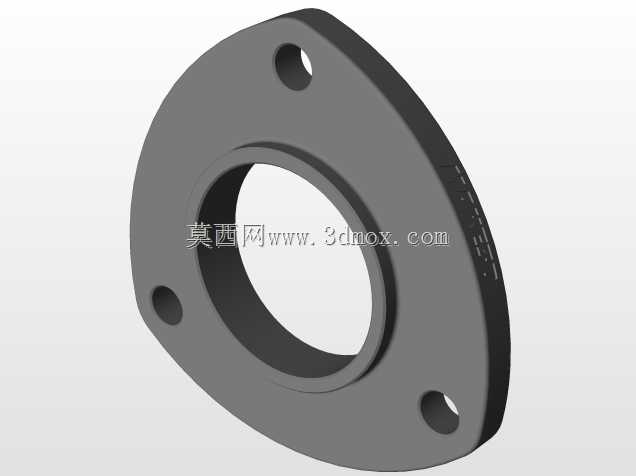

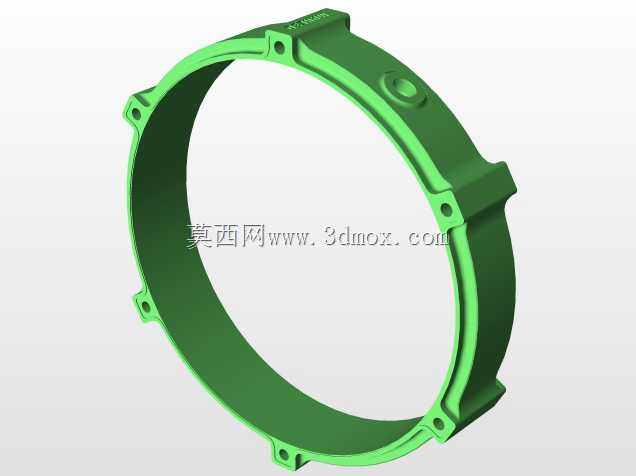

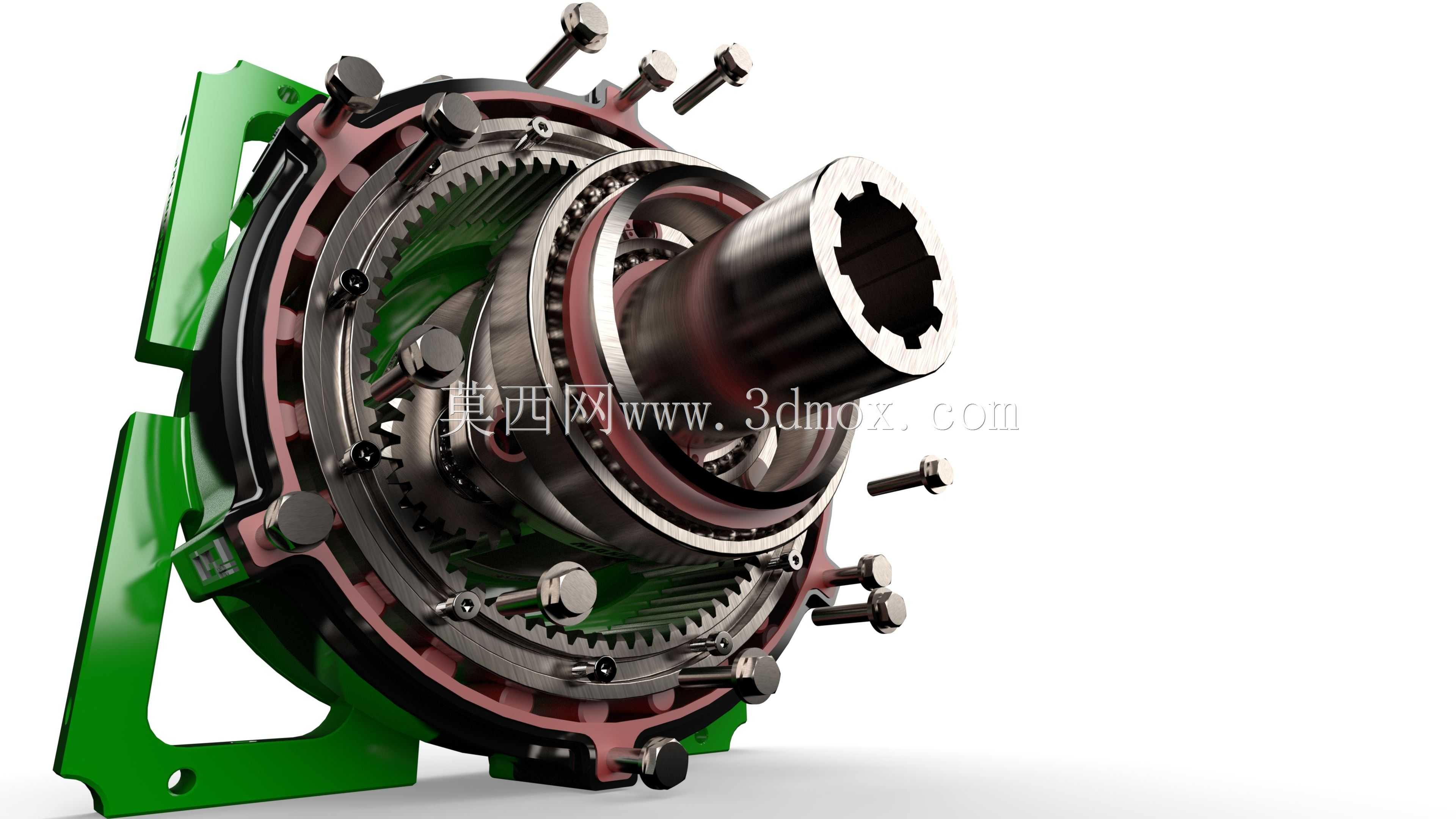

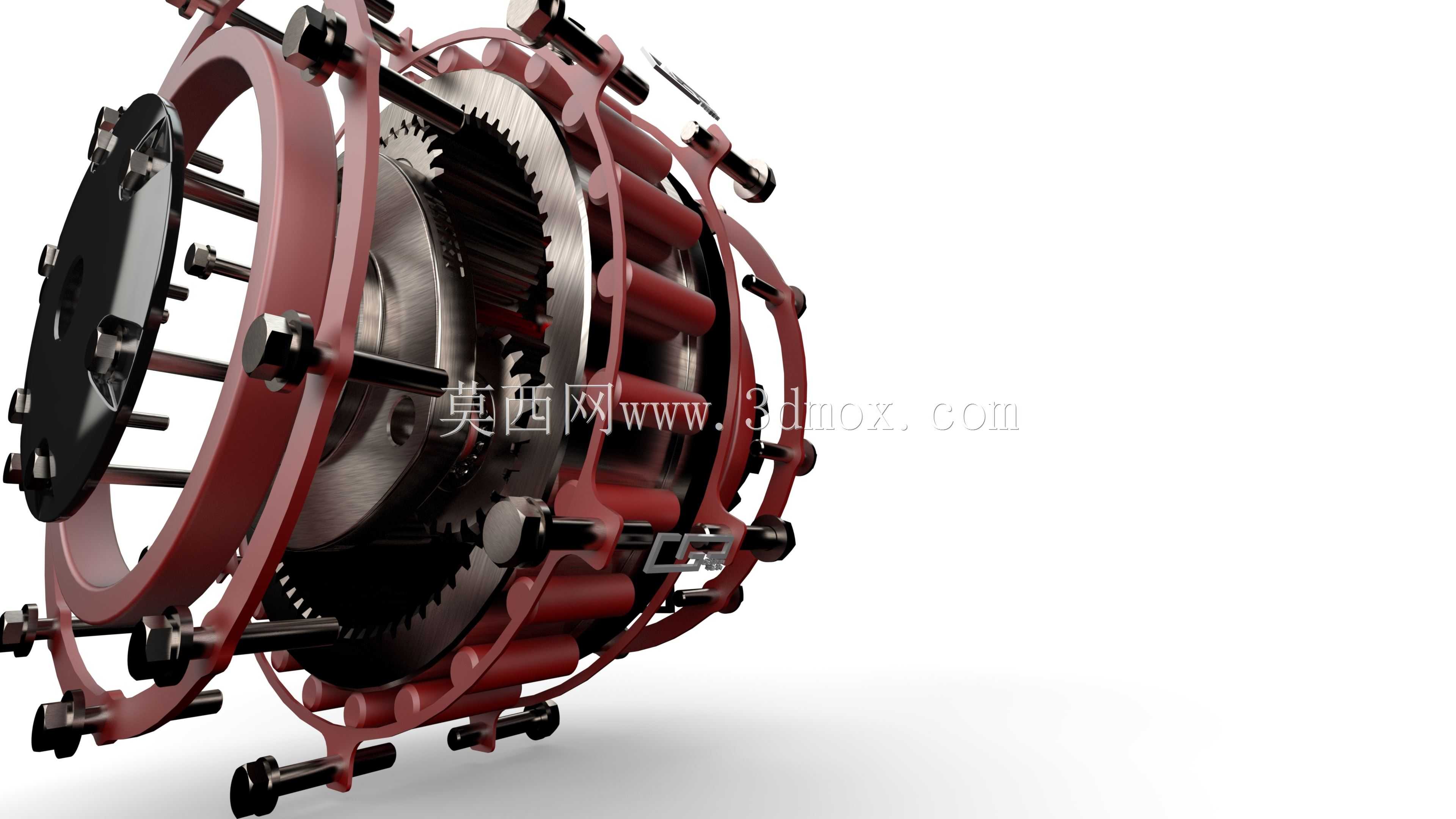

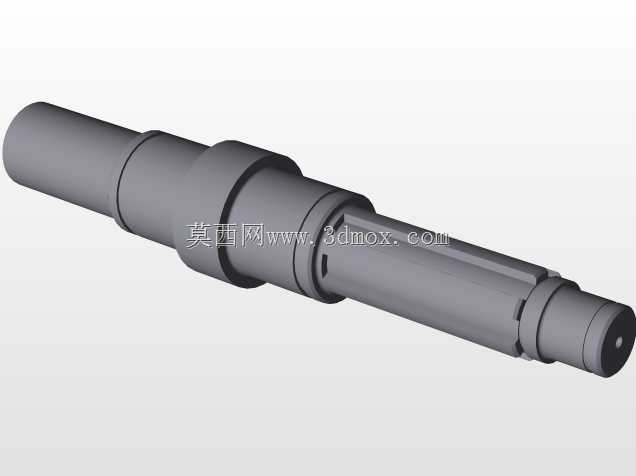

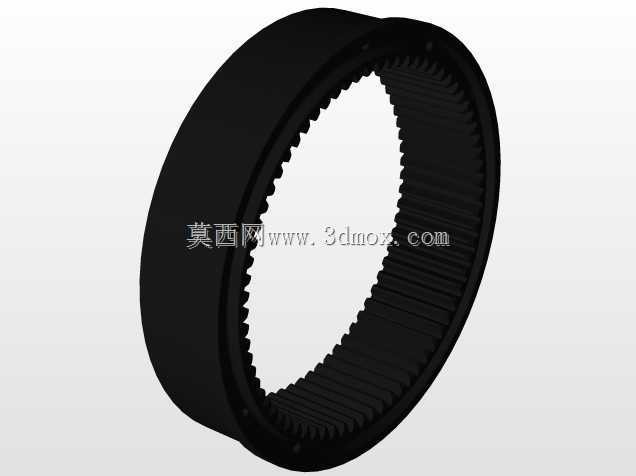

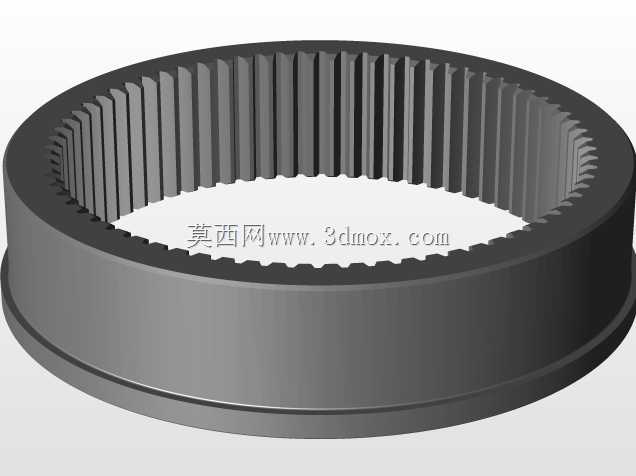

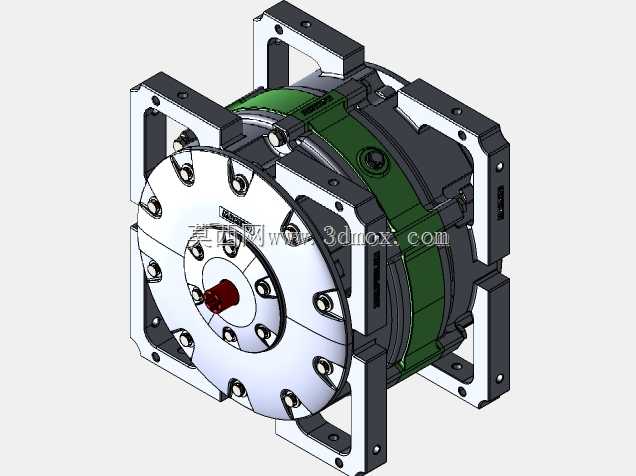

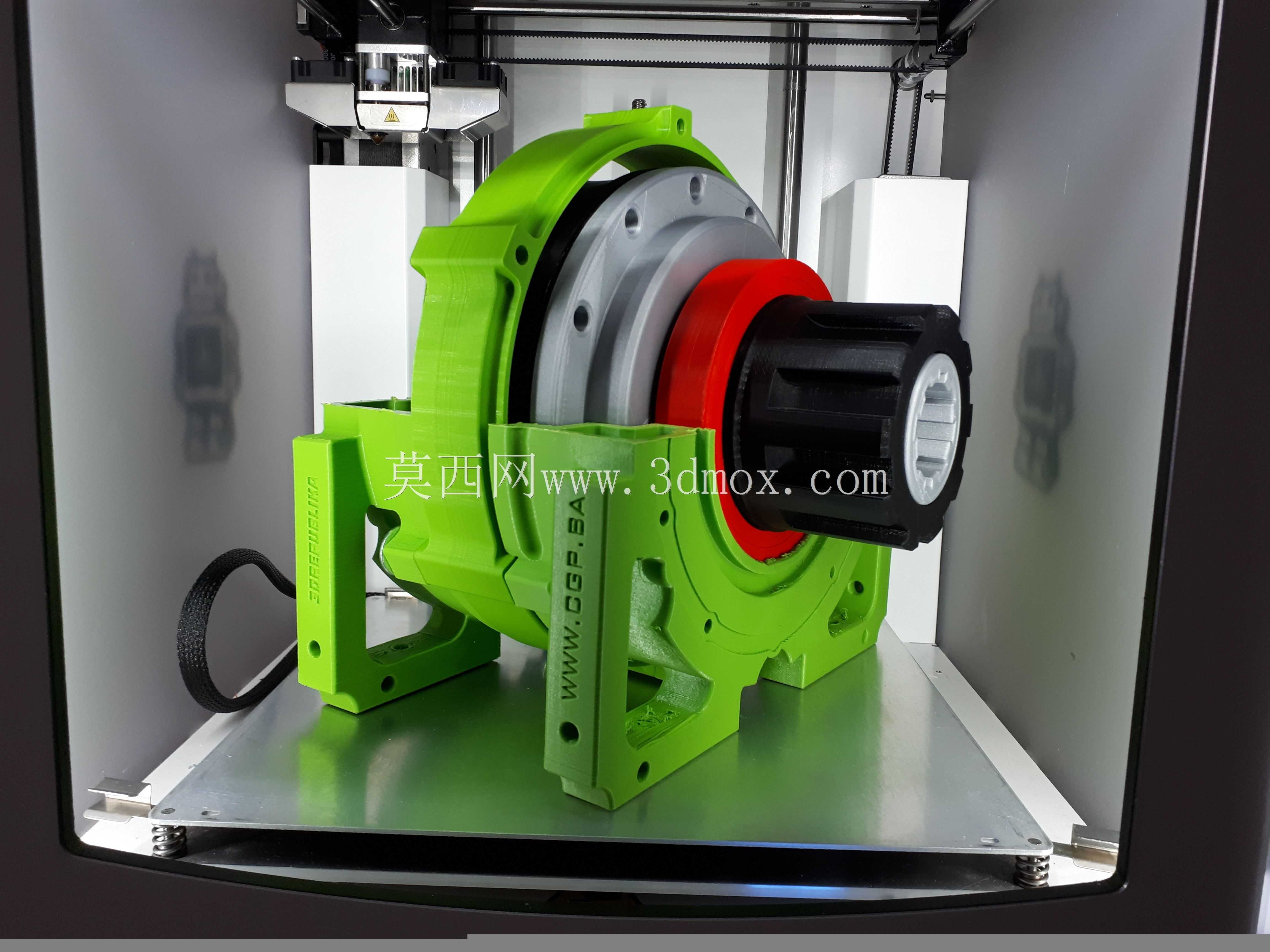

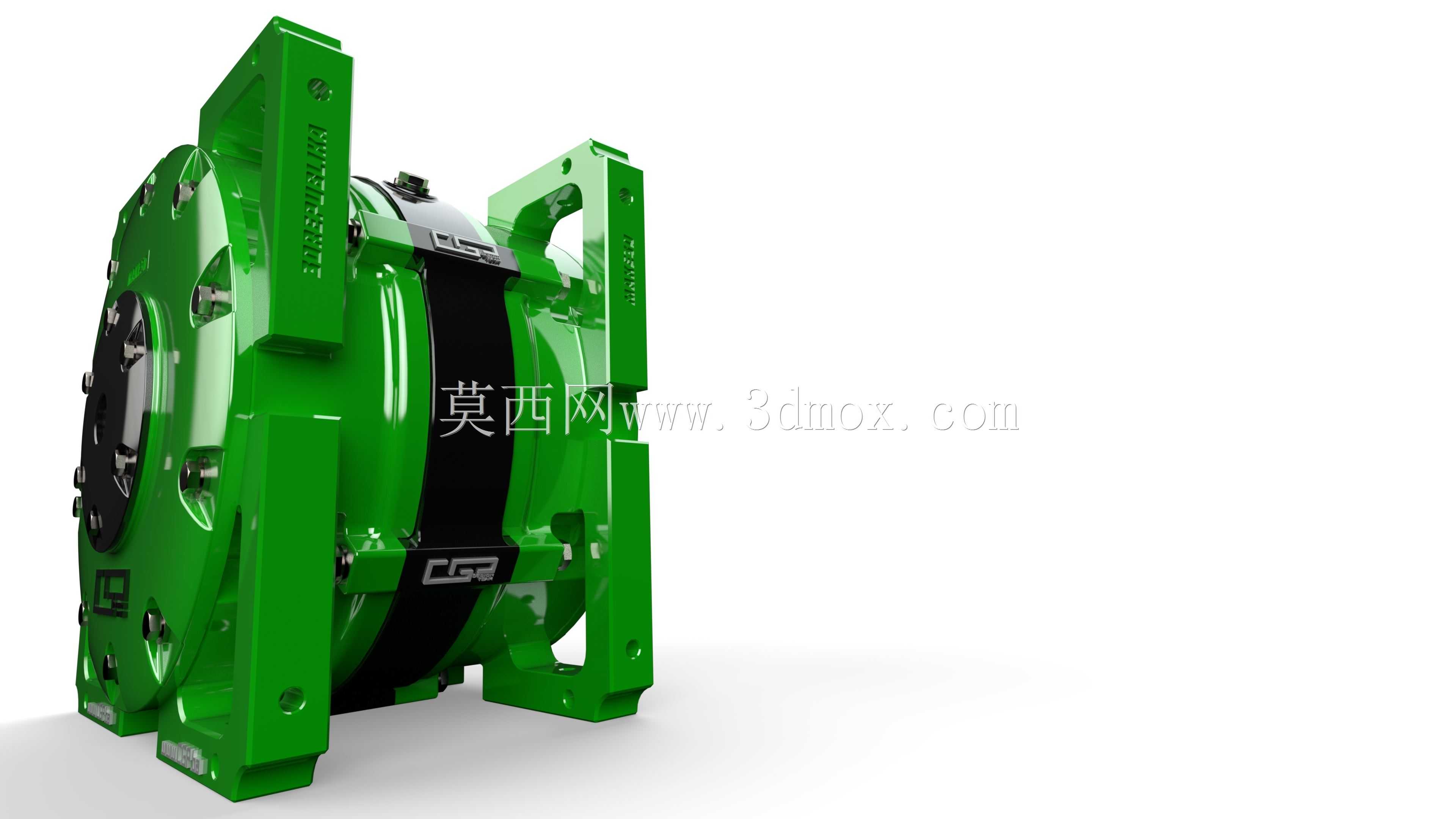

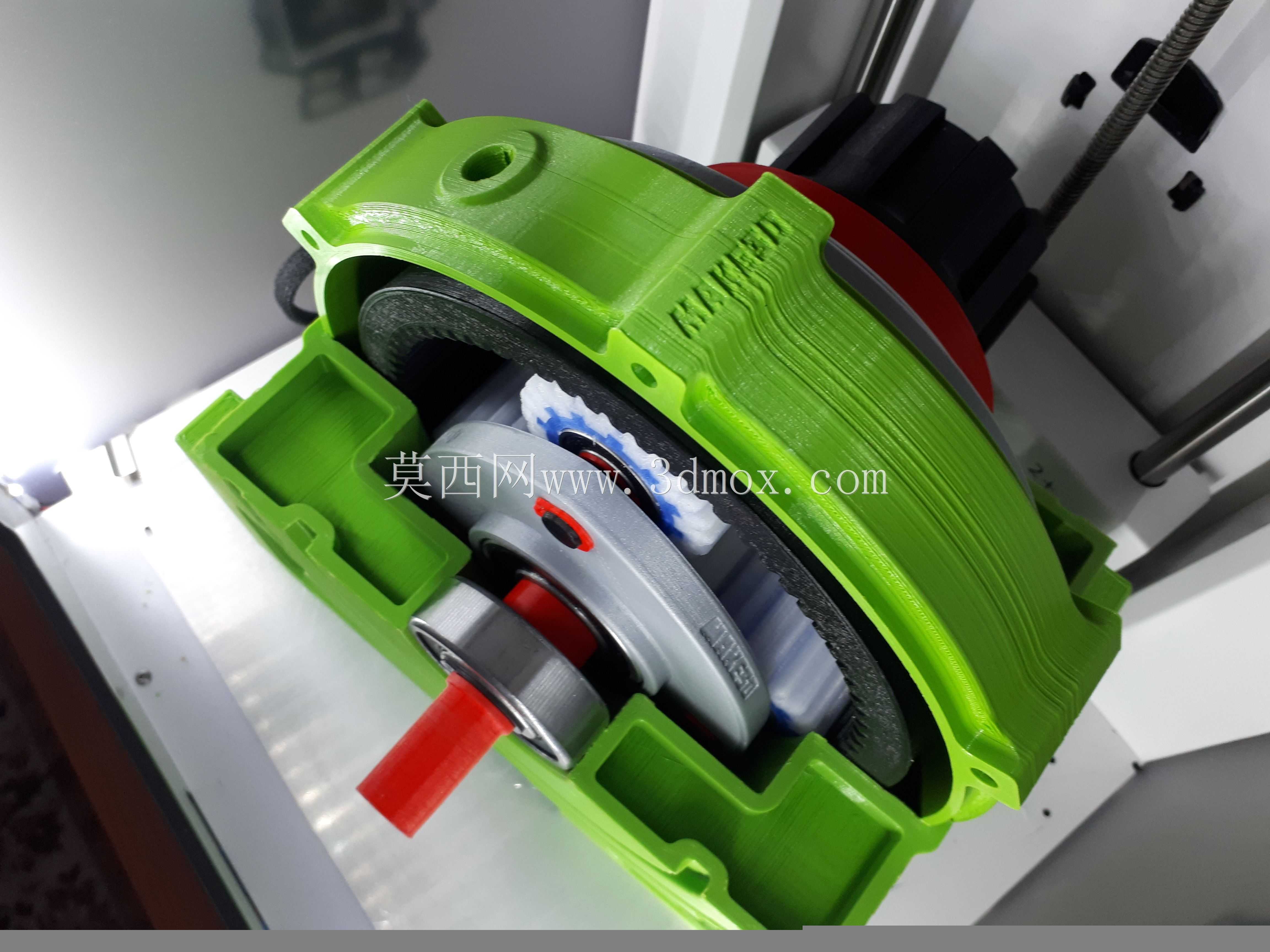

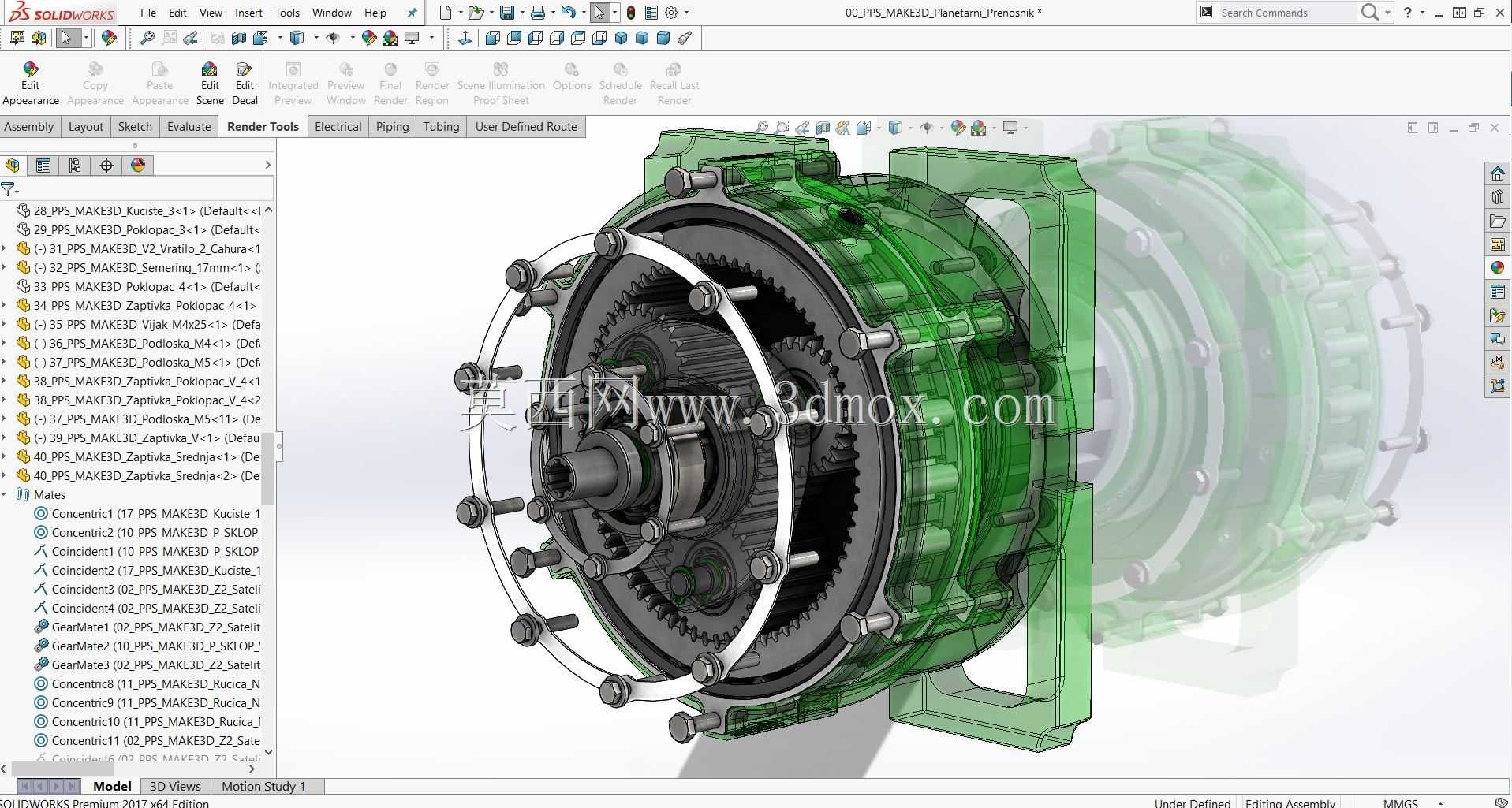

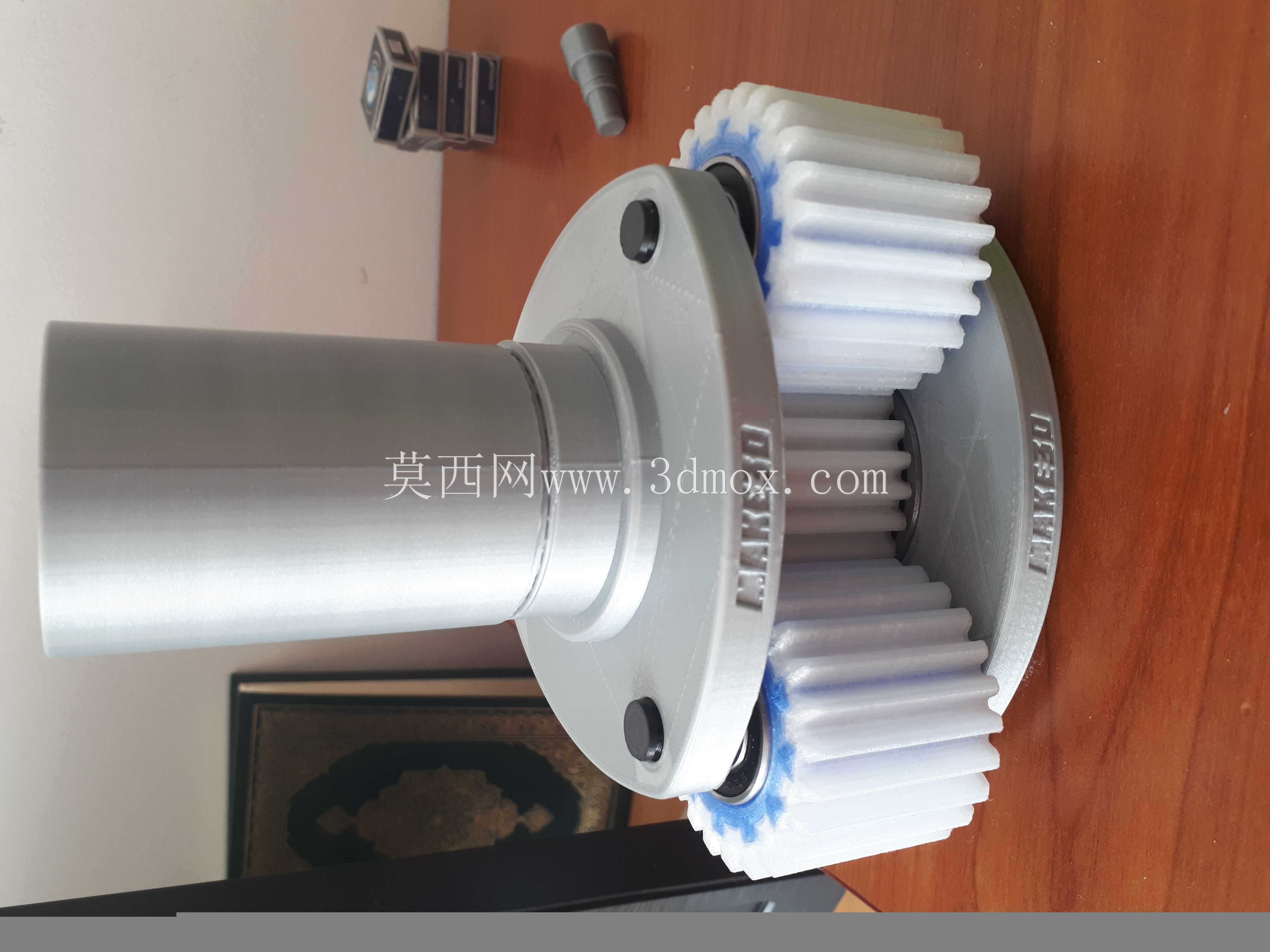

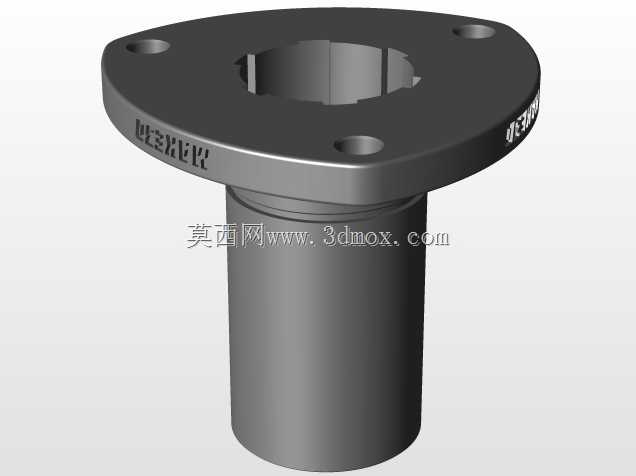

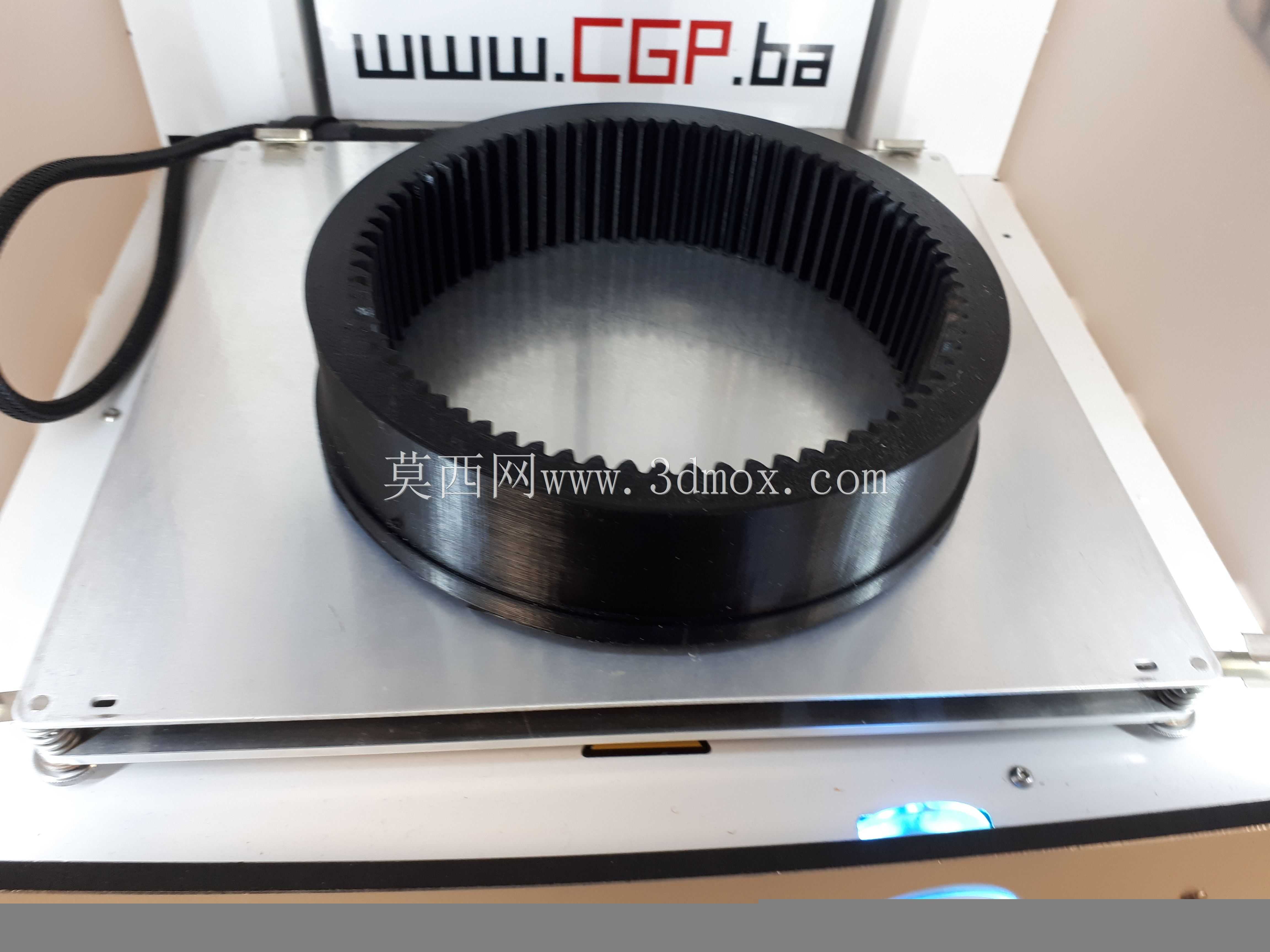

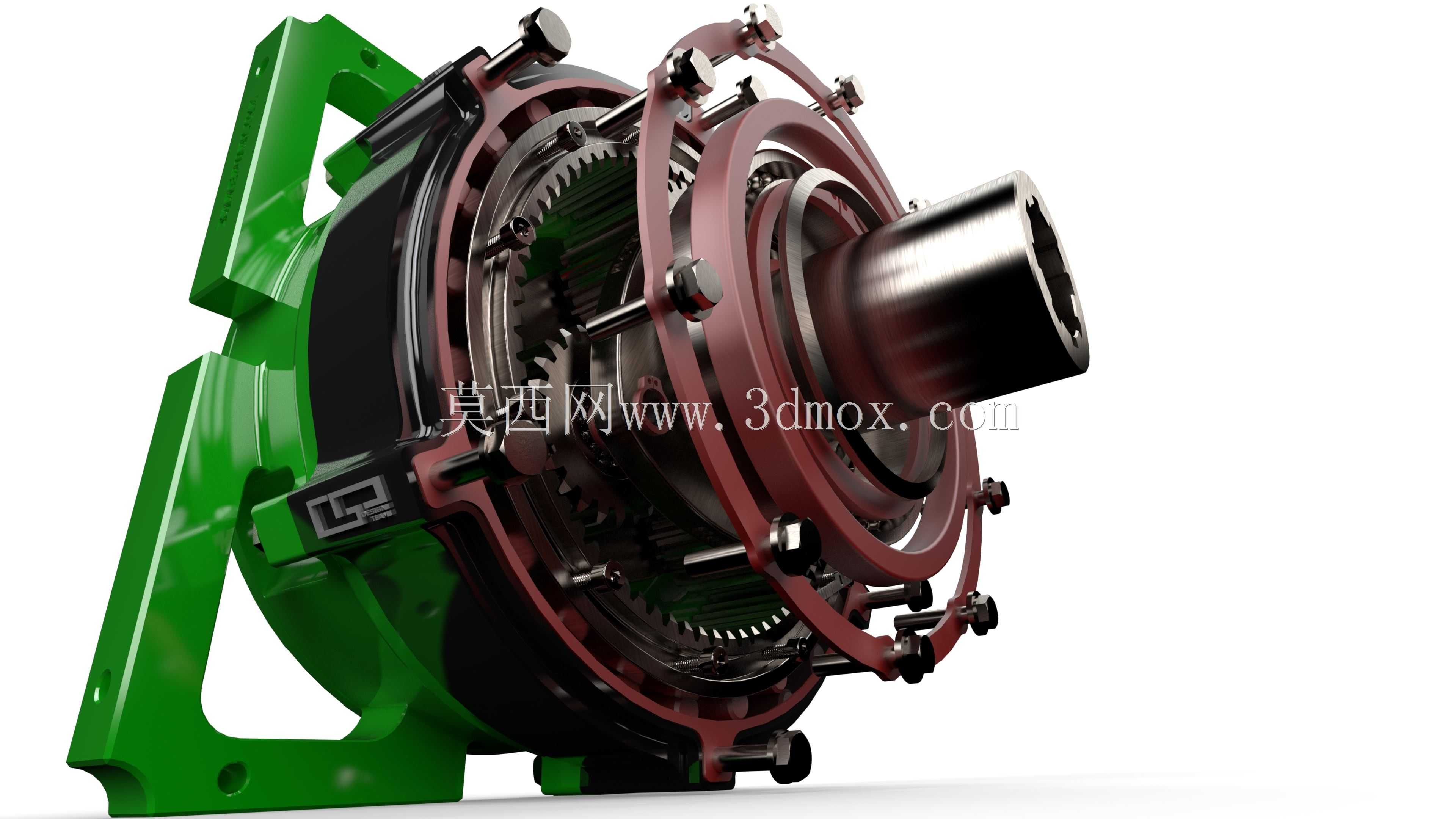

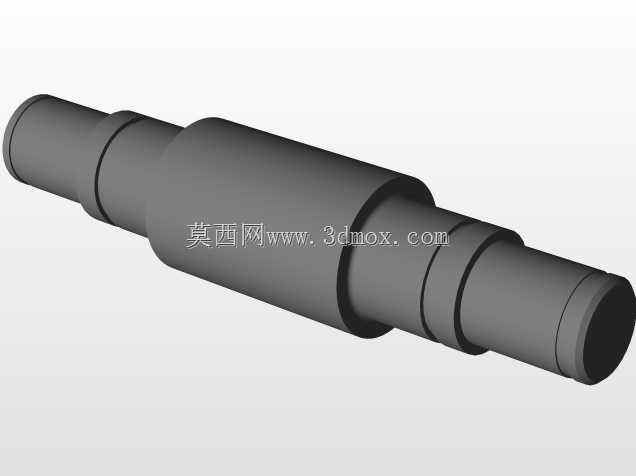

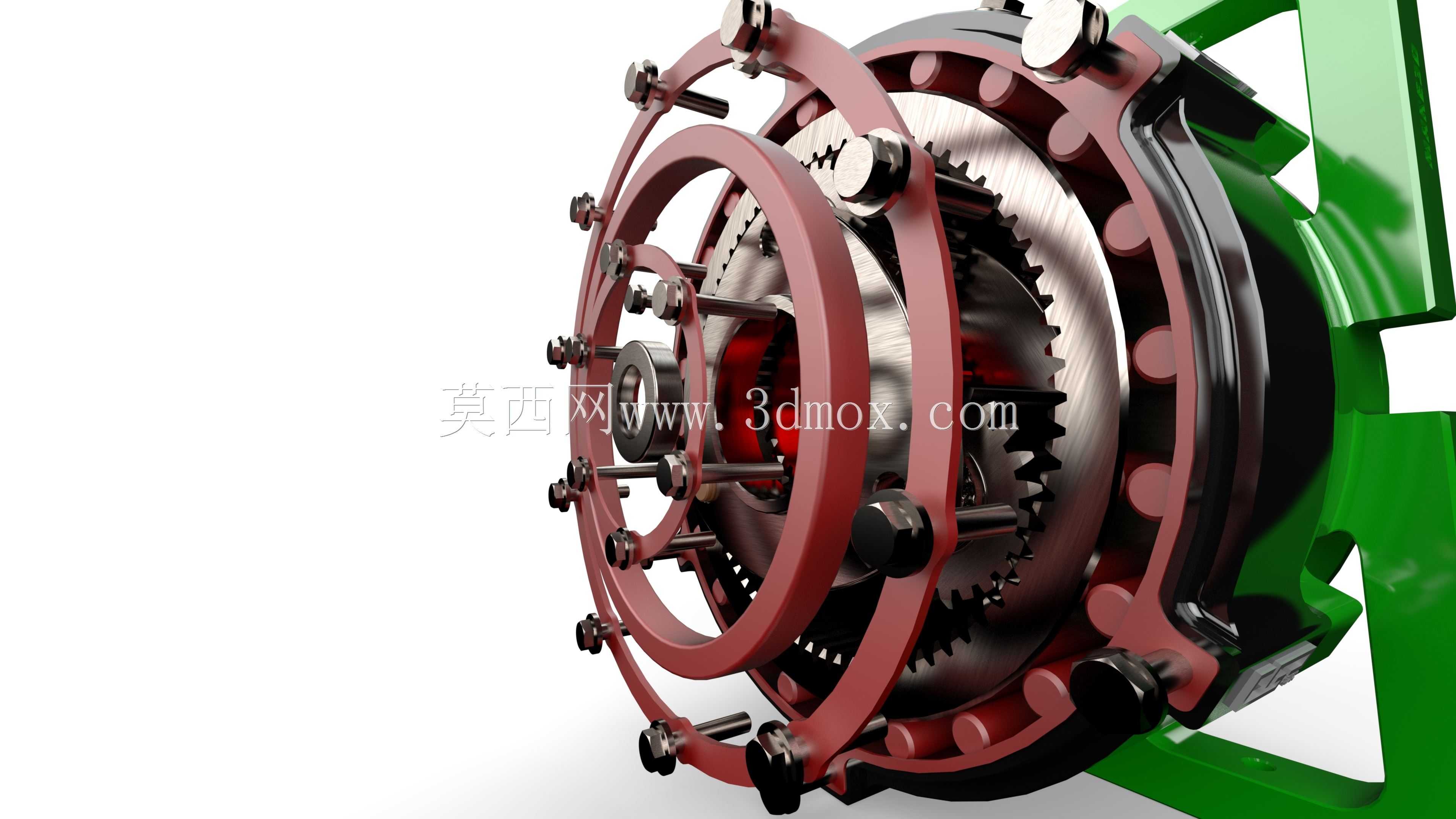

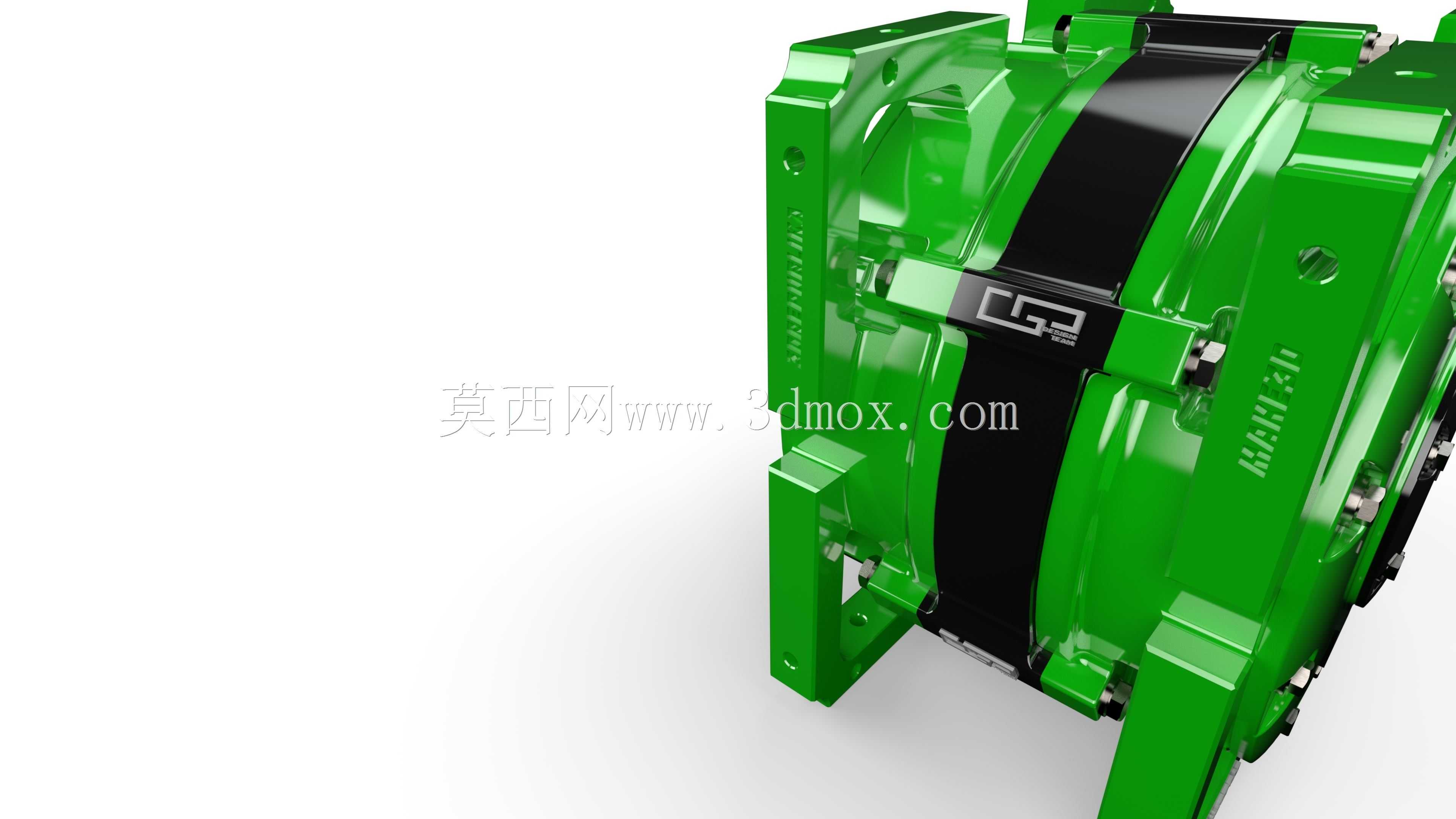

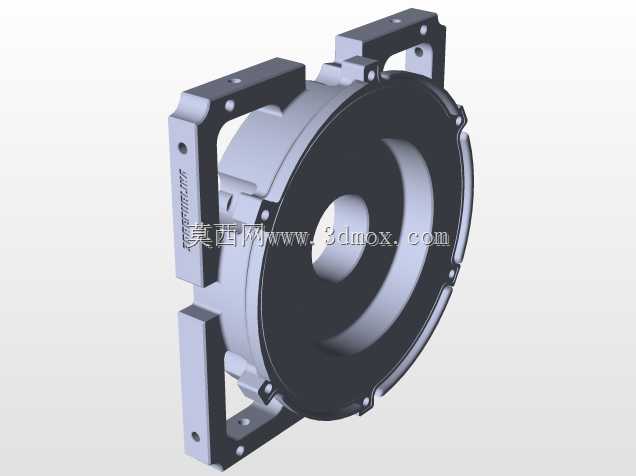

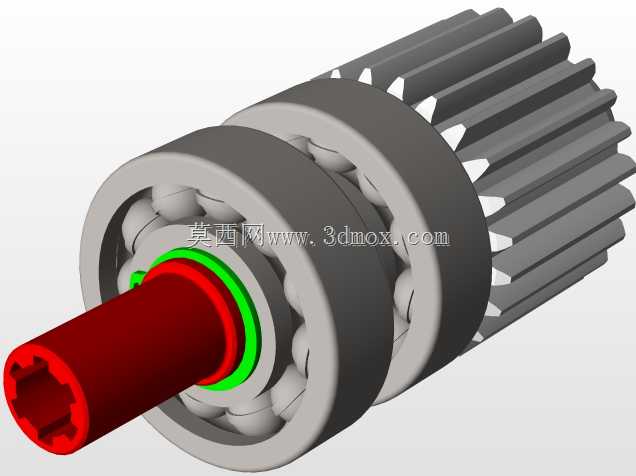

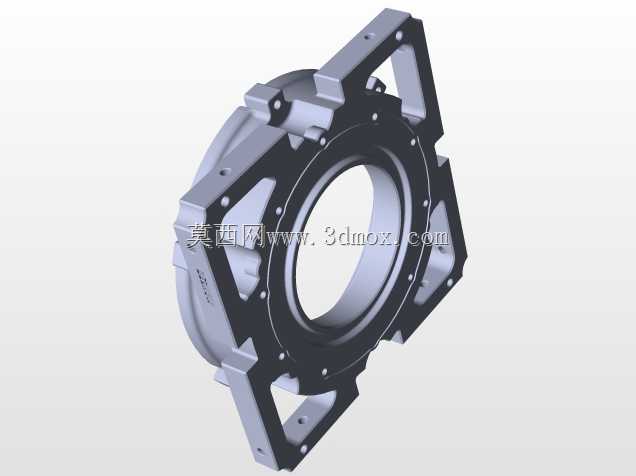

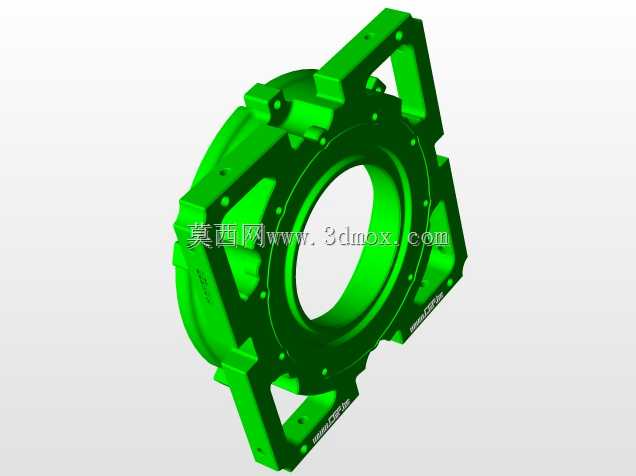

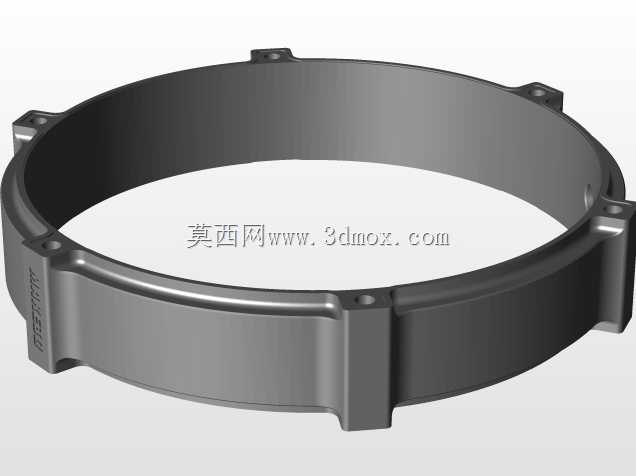

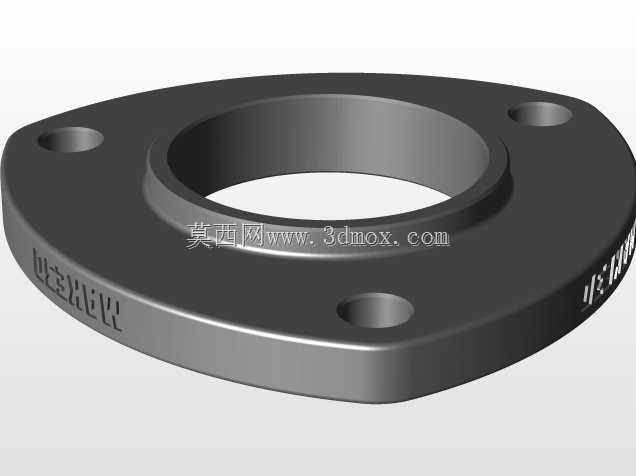

这款行星齿轮传动箱是典型的多自由度动力传递部件，核心应用场景覆盖工业传动、教学演示、小型动力设备适配等多个领域，既可以作为独立减速单元集成到自动化生产线、小型输送设备、精密传动工位中完成动力匹配与转速扭矩转换，也可作为机械原理教学的具象化演示载体，直观展示行星轮系的差动传动、减速传动、动力分流等核心工作逻辑。从实际用途来看，该结构可实现三种不同的传动比输出，通过固定不同的轮系构件，能够分别完成大减速比动力输出、同向等速传动、差动转速合成三类核心功能，适配不同工况下的动力传递需求，相比定轴轮系传动结构，在同等传动比条件下体积更小、承载能力更强，运转过程中多组行星轮同时啮合受力，载荷分布更均匀，抗冲击载荷的表现更优异。在功能特性上，整套结构包含内齿圈、太阳轮、多组行星轮、行星架、输入输出轴、支撑壳体、连接紧固件等完整构件，各部件配合精度经过适配设计，运转过程中轮系啮合间隙均匀，传动噪音低，动力传递损耗小，输入端采用内花键轴结构，可快速与驱动电机、动力输出端完成对接，输出端可适配不同规格的连接法兰，满足不同负载端的安装需求。设计思路上，整体采用模块化布局，将轮系传动部件全部集成在封闭壳体内，外侧设置对称分布的安装支脚，支脚预留标准安装孔位，可直接固定在设备安装基座上，壳体采用剖分式结构设计，便于后期内部轮系的维护、润滑与零件更换，轮系参数经过匹配计算，在保证传动强度的前提下尽可能压缩整体径向尺寸，适配安装空间受限的使用场景。外形与安装边界方面，整体结构呈类圆柱布局，外侧安装支脚向外延伸形成稳定的支撑结构，轴向尺寸紧凑，输入输出轴保持同轴心设计，安装时仅需保证基座安装孔位与支脚孔位对齐，即可完成快速固定，无需额外调整同轴度，适配各类标准化安装工位的使用需求。
