桌面型龙门式纸板数控切割加工设备

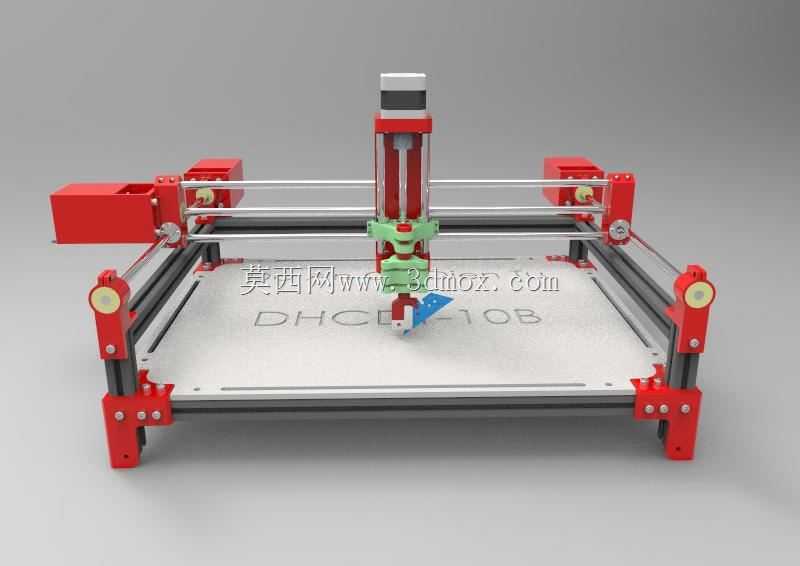

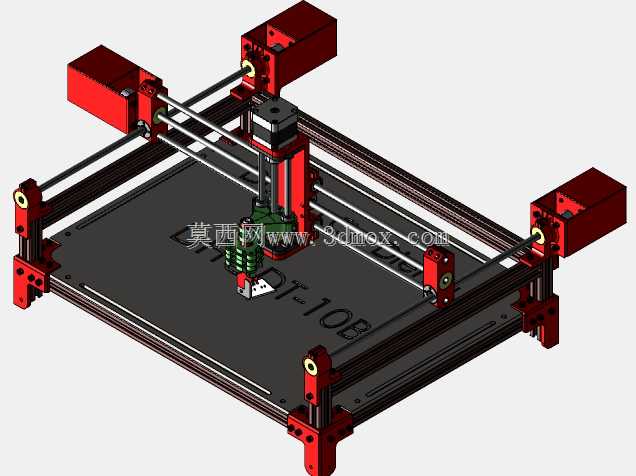

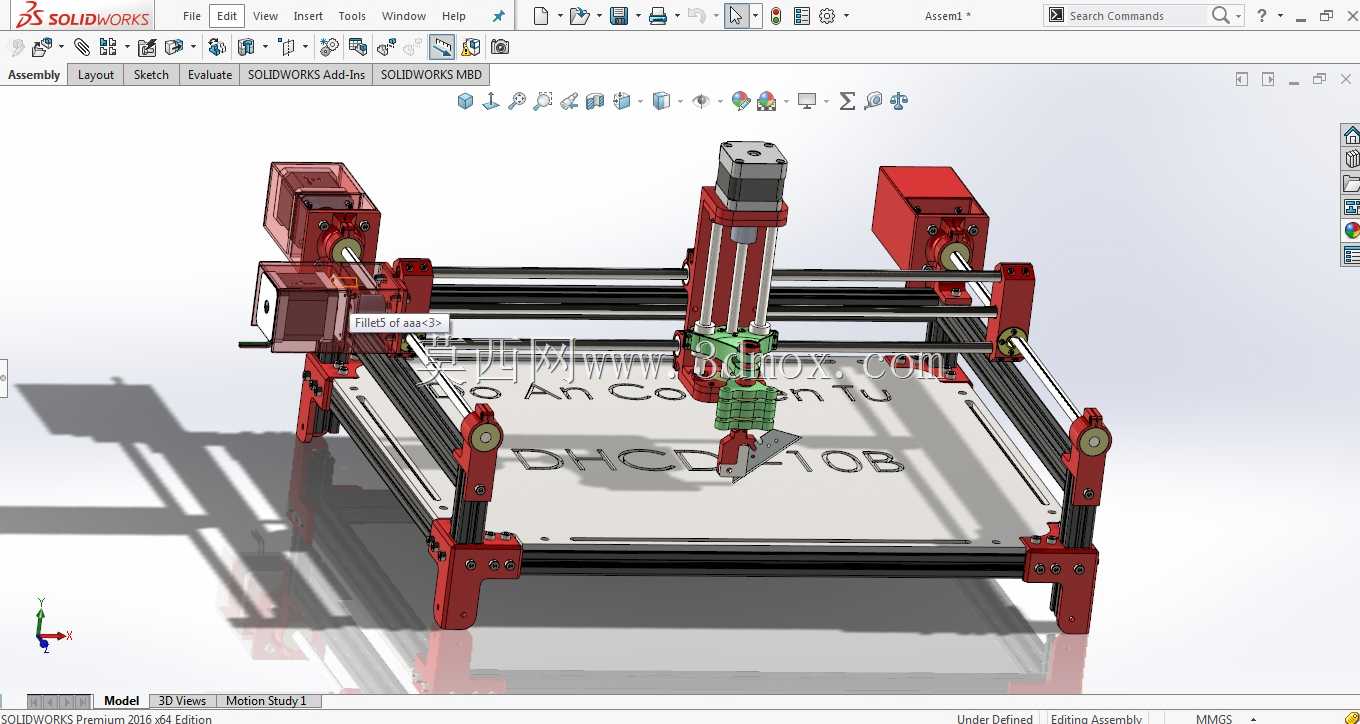

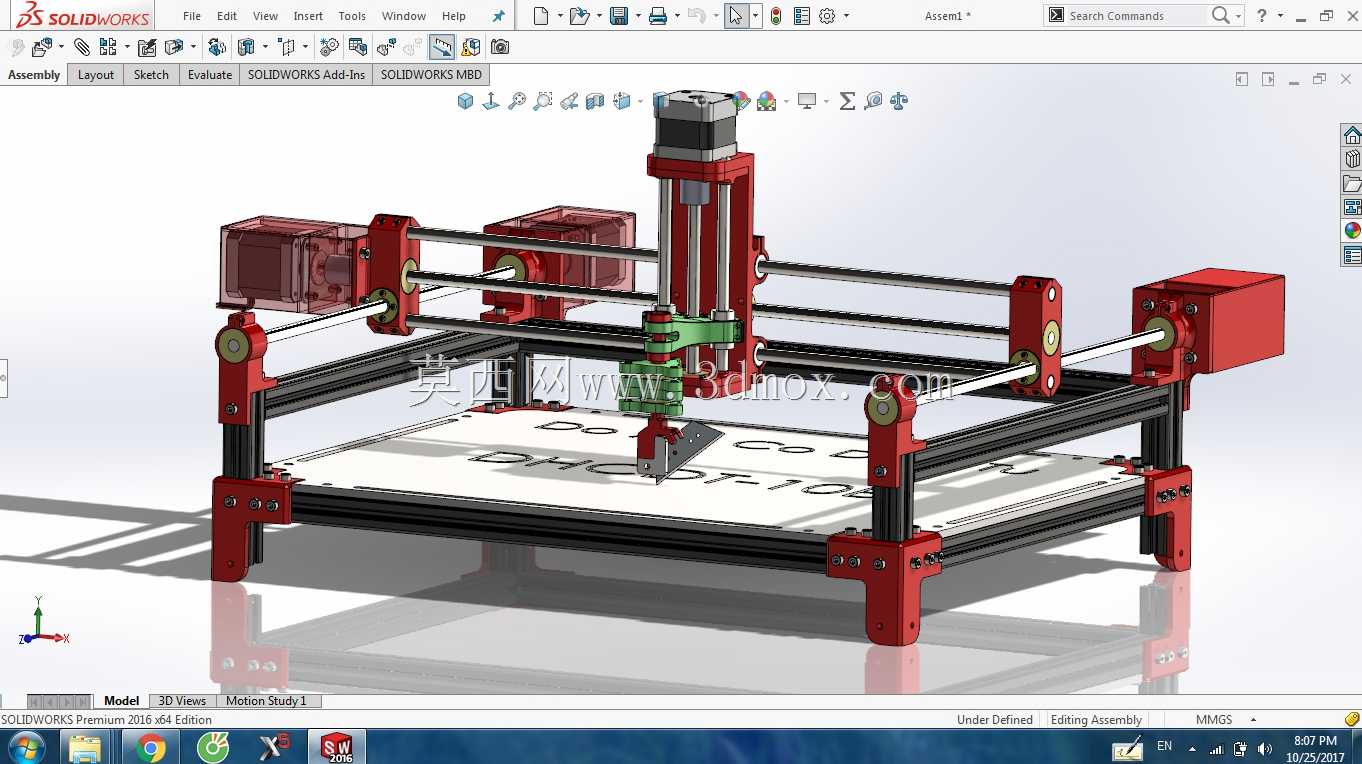

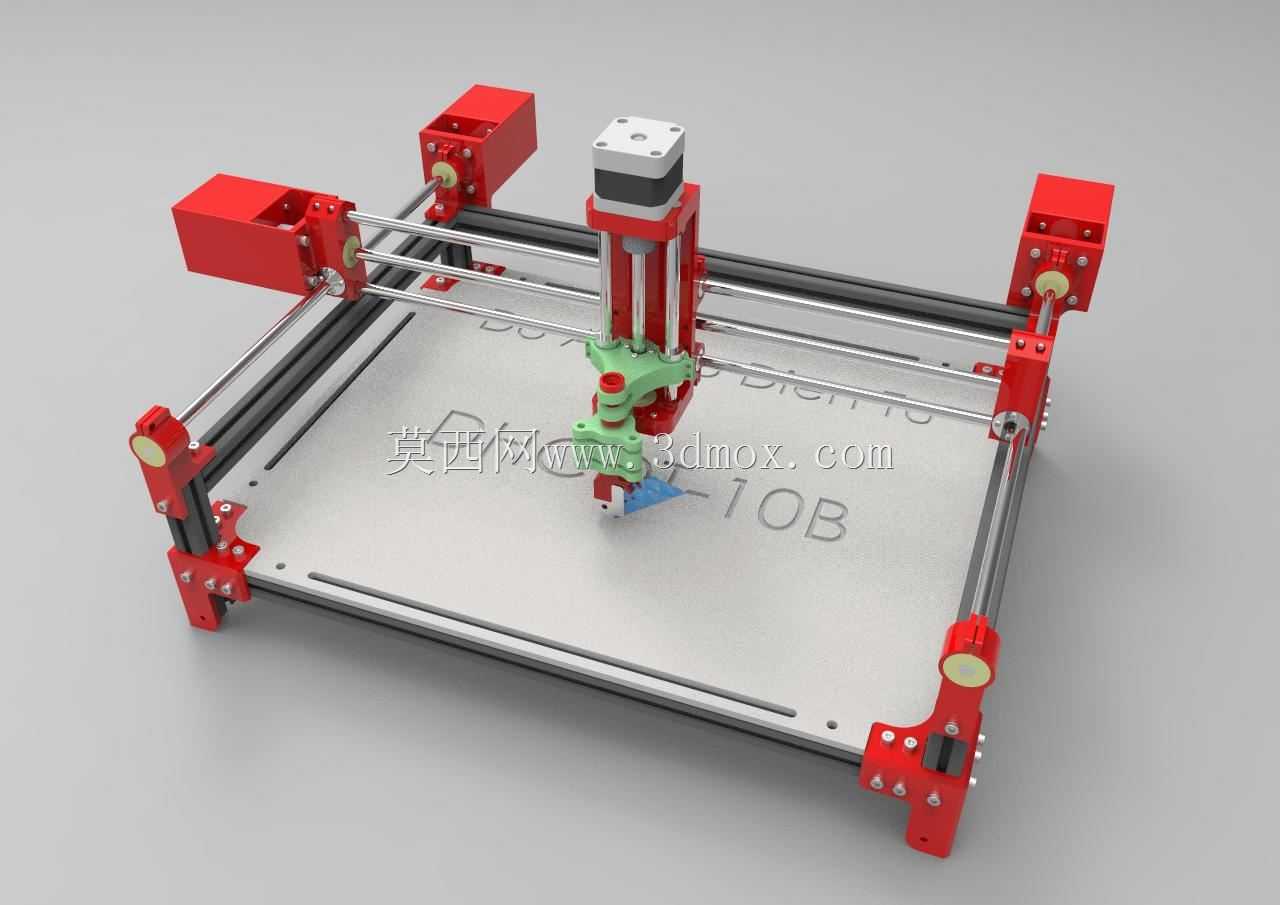

这款桌面型龙门式纸板切割设备，主要面向文创打样、包装小批量试制、教学实训、手工DIY创作等场景，能够替代传统手工裁切完成瓦楞纸板、卡纸、灰板、EVA泡棉等薄型柔性板材的精准成型加工，解决手工裁切精度差、异形轮廓加工难度高、重复裁切一致性不足的痛点，尤其适合包装设计工作室快速输出实物样件、中小学科创教学完成结构类作品加工、个人创作者制作定制化纸艺作品的使用需求。设备采用经典的十字龙门运动架构，X轴双光杆平行布置搭配两侧同步带传动，保证横梁运动过程的平稳性，避免单侧传动带来的偏摆误差；Y轴沿横梁布置光杆导轨承载切割头组件，Z轴采用垂直滑台结构实现切割头的升降动作，可适配不同厚度的板材加工需求，三轴运动均采用步进电机驱动，兼顾成本控制与运动精度，能够完成直线、圆弧、复杂曲线轮廓的连续裁切作业。整体机架采用铝型材搭配3D打印结构件组装而成，红色的结构固定件既承担了光杆锁紧、电机安装、惰轮固定的功能，也形成了辨识度较高的外观视觉特征，设备整体占地尺寸适配常规桌面摆放，工作台面有效加工范围覆盖常见的A3幅面板材，能够满足绝大多数小尺寸纸样的加工需求，安装时仅需放置在平整桌面即可，无需额外固定地基，设备底部预留的安装孔位也支持用户根据使用需求加装固定脚座或者扩展更大幅面的工作台。设计过程中充分考虑了桌面设备的轻量化需求，所有运动部件均做了减重优化，运动负载控制在较低水平，既降低了驱动电机的功率要求，也减少了运动过程中的振动噪音，切割头采用模块化快拆设计，用户可根据加工材质的不同更换刀片、画笔、压痕头等不同功能的执行端，拓展设备的使用场景，比如更换压痕头可完成瓦楞纸板的折痕压制，更换画笔可直接在板材表面绘制轮廓线，无需额外的绘图设备。设备的控制部分采用开源控制方案，接线布局简洁，维护难度低，普通用户仅需按照装配指引即可完成整机组装调试，加工时仅需导入对应格式的矢量加工文件，设备即可自动完成路径规划与加工作业，无需复杂的参数设置，大幅降低了非专业用户的使用门槛。
