悬臂式桌面级FDM熔融沉积3D打印设备

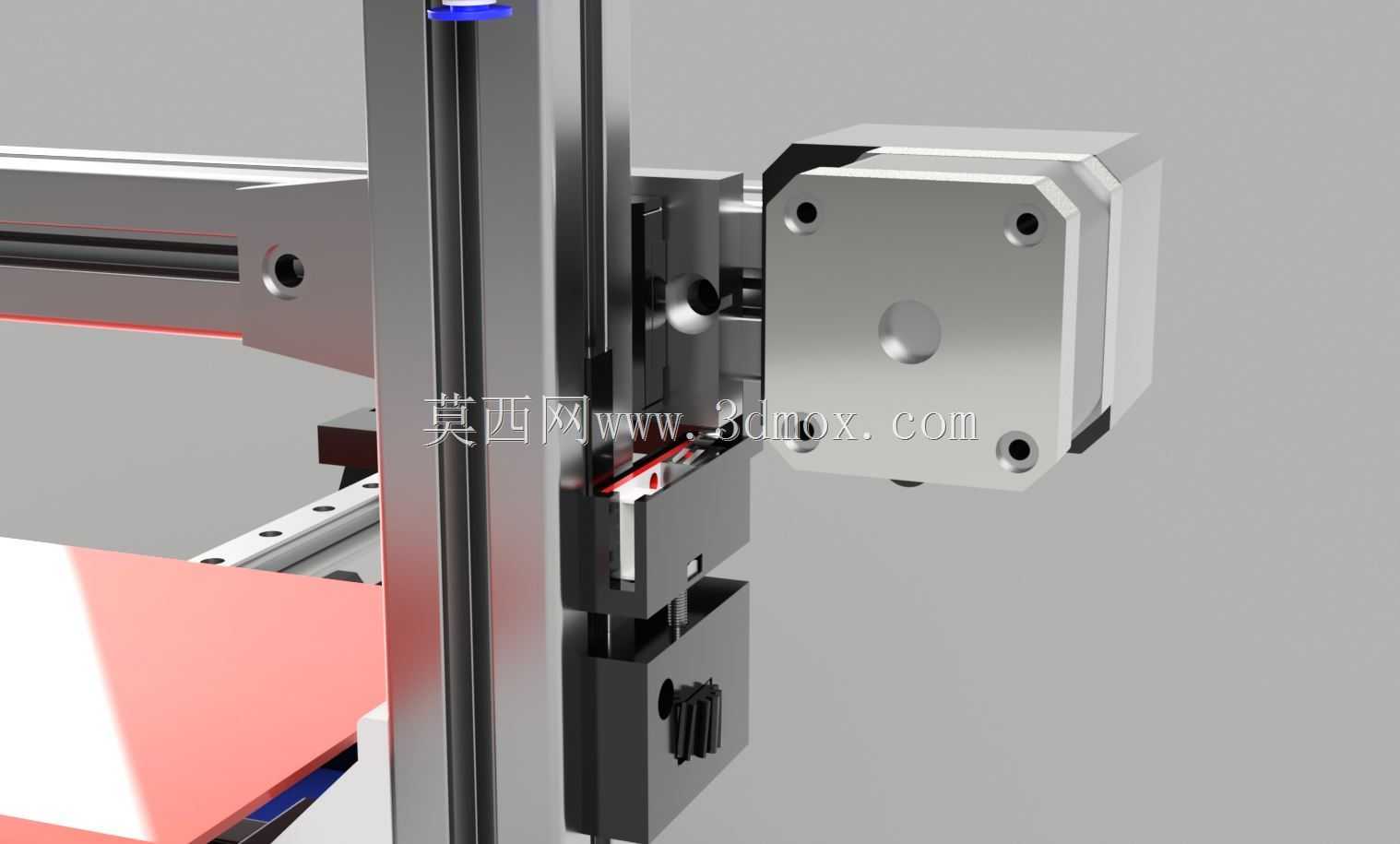

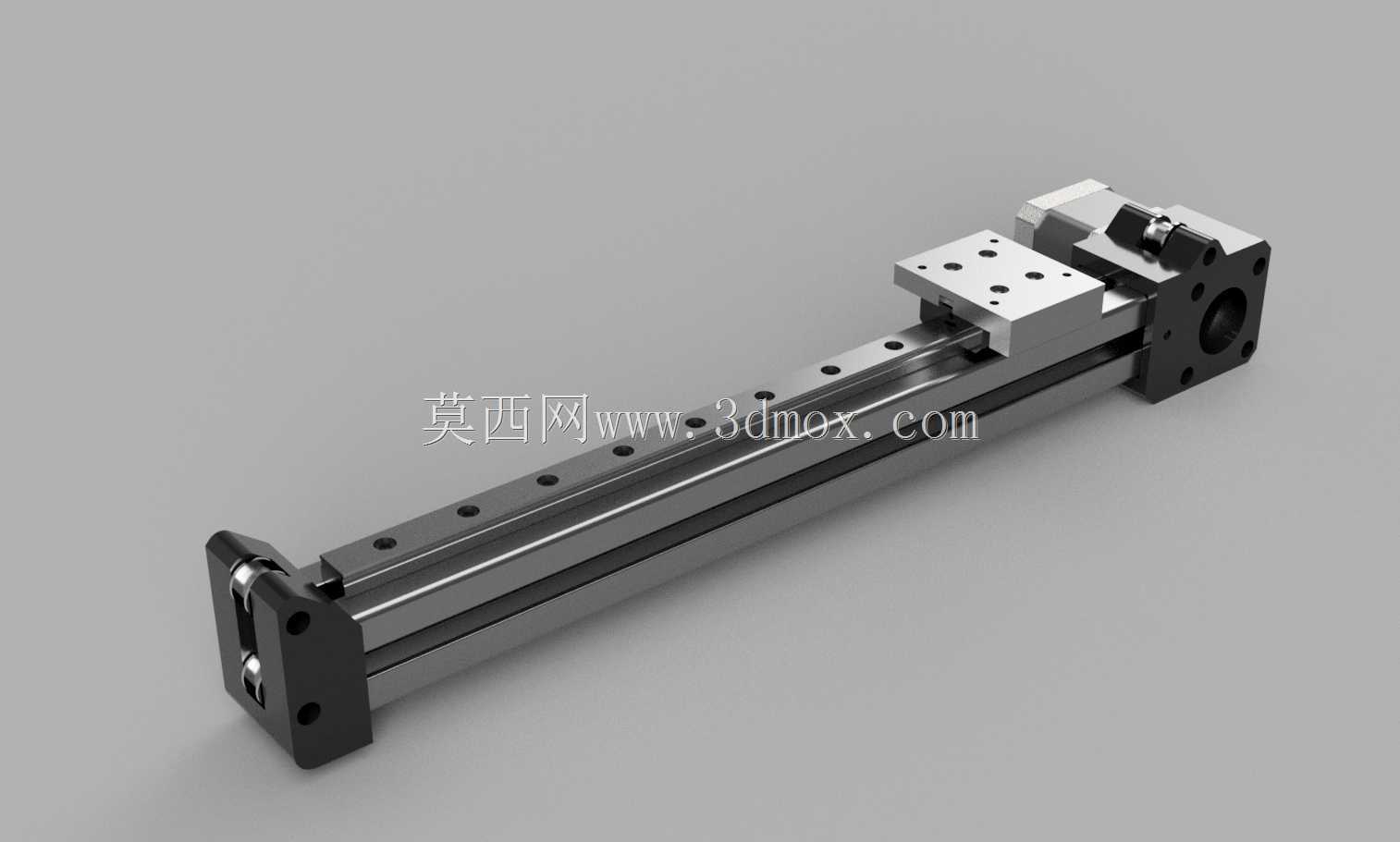

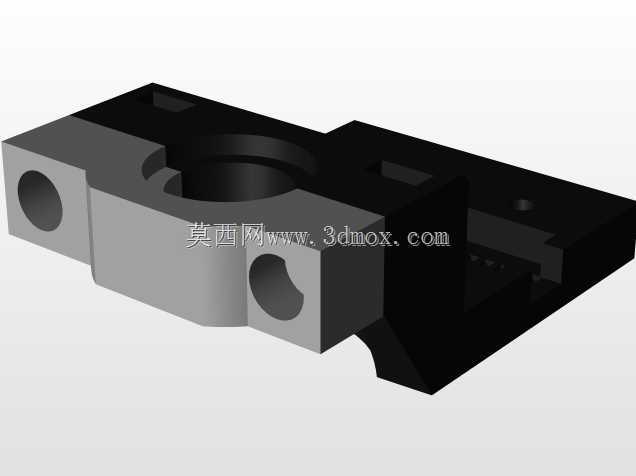

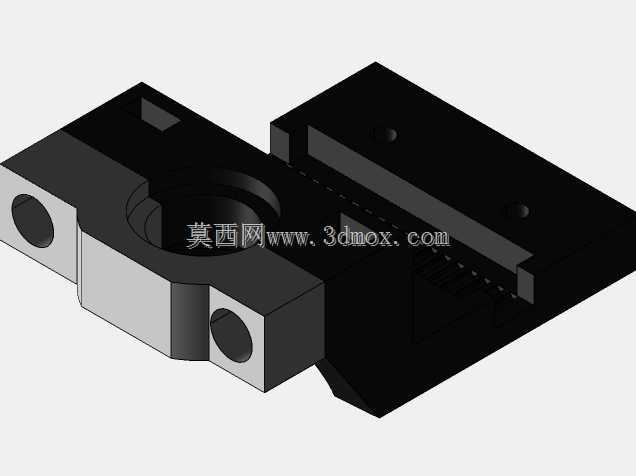

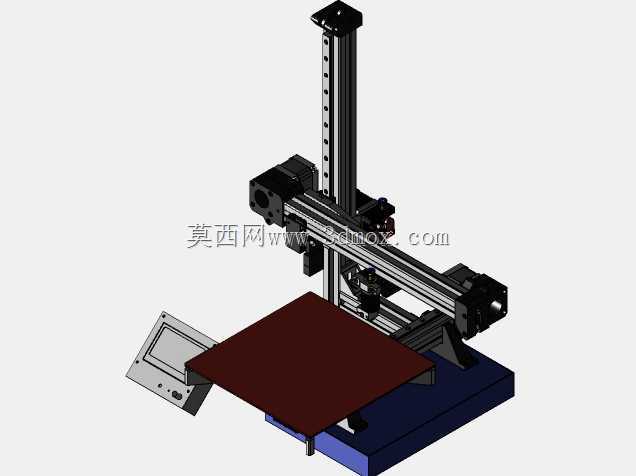

这款悬臂结构的增材制造设备，主要面向个人创客、小型工作室、中小学科创教学以及小微企业原型打样场景，能够在桌面级占用空间内完成热塑性耗材的熔融沉积成型作业，可制作创意手办、结构验证件、简易工装夹具、教学演示模型等多种制品，无需大型工业厂房配套，普通办公桌面即可放置使用，适配PLA、PETG等多种常见3D打印耗材。设备采用单立柱悬臂式运动架构，将Z轴升降模组集成在单侧立式导轨上，X轴运动横梁直接悬臂连接在Z轴滑座上，Y轴则负责成型平台的前后移动，这种架构相比传统矩形框式打印机，大幅减少了型材拼接的装配工作量，同时前部和侧部完全开放，取放打印件、调试喷头、清理平台都没有框架遮挡，操作便利性大幅提升，也方便后期加装自动调平传感器、耗材断料检测模块、近程挤出升级组件等拓展配件。设计过程中对线性轨道的孔距做了统一适配，X轴短行程转接件、Y轴支架等连接部件都匹配了20x20规格铝型材的标准孔距，无需二次打孔攻丝即可直接组装，降低了DIY制作的加工门槛；配套的限位开关采用通用1A 125VAC规格，挤出机、热端、控制屏、同步带轮等部件全部选用市面流通量大的标准件，后期维护更换配件无需定制，采购成本低、替换效率高。设备的安装边界控制在桌面级尺寸范围内，底座占地面积仅相当于普通17寸笔记本电脑大小，立式立柱高度控制在普通桌面置物架的层间高度以内，不会占用过多垂直空间；成型平台采用平整耐热板材，悬臂横梁的刚性经过受力校核，在常规打印速度下不会出现明显的形变抖动，能够保证打印件的层纹均匀度和尺寸精度，控制屏外置在底座侧方，操作时无需俯身即可查看打印参数、调整设置，交互逻辑符合日常操作习惯。
