3D打印机Z轴螺母万向调节连接结构

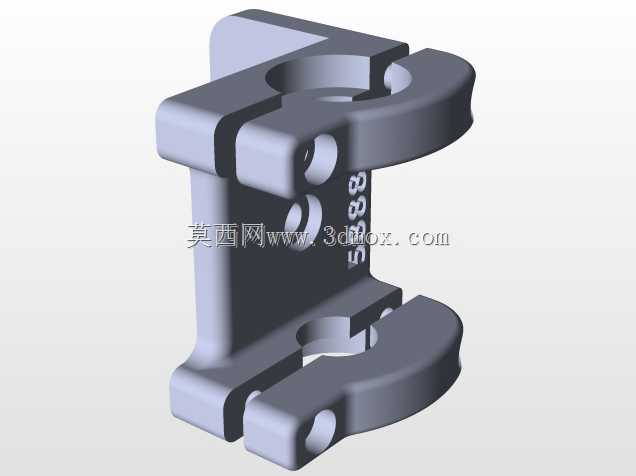

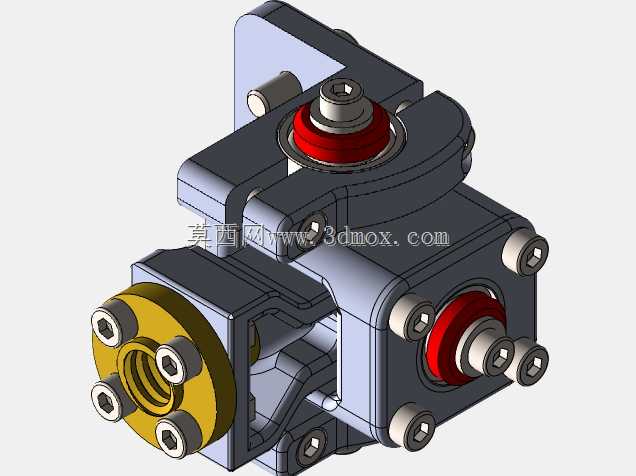

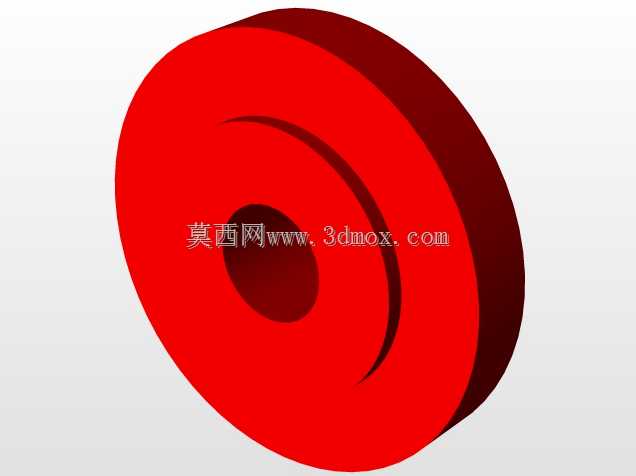

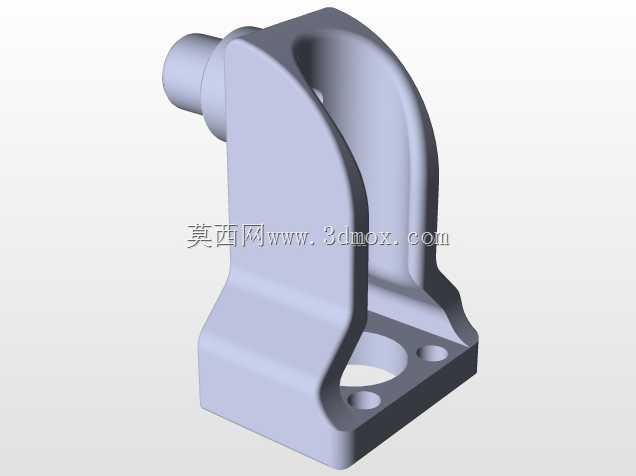

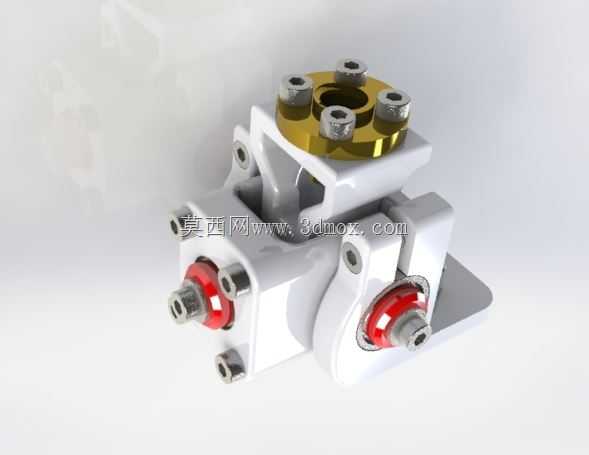

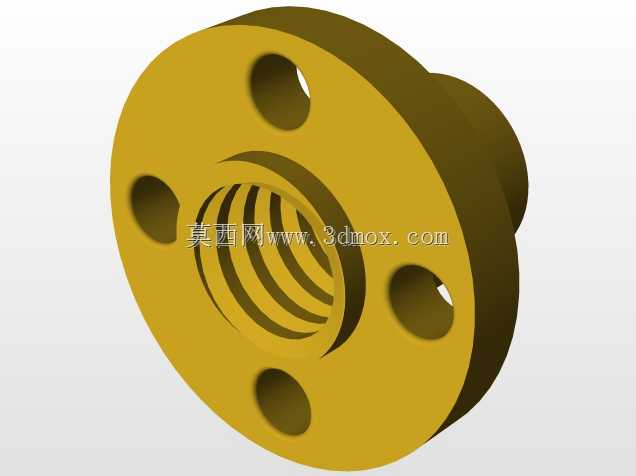

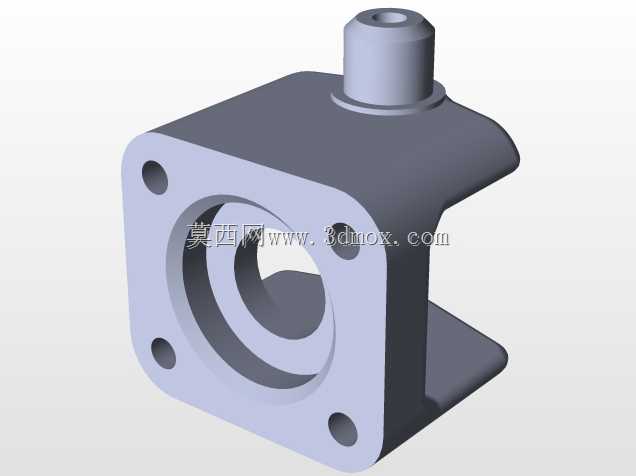

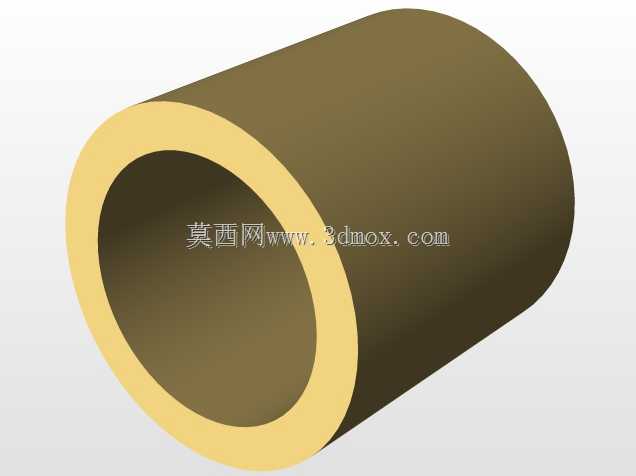

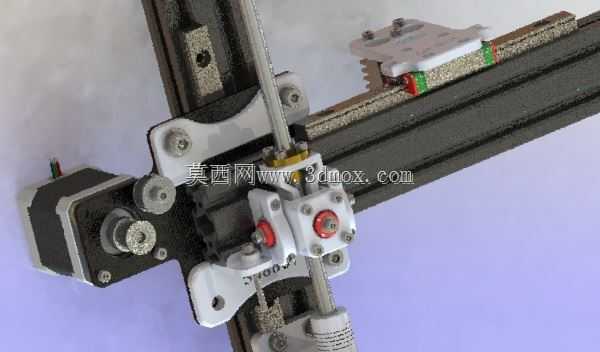

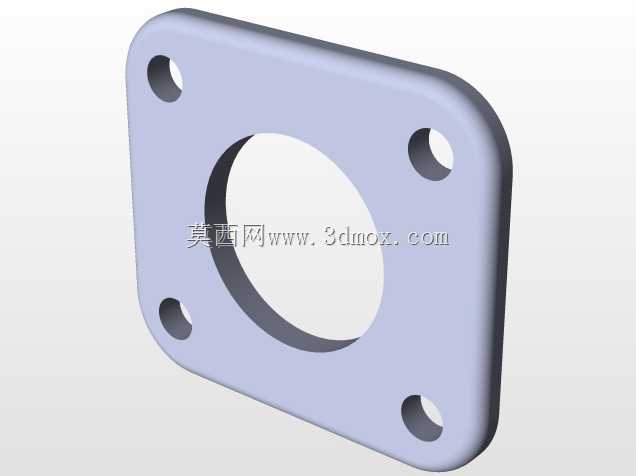

该结构是面向消费级熔融沉积型3D打印机Z轴传动场景设计的配套调节组件，主要应用于采用T型丝杠或滚珠丝杠作为Z向升降传动核心的桌面级3D打印设备，适配市面上多数采用型材框架的入门及中端打印机型，尤其适配小尺寸成型仓的家用、创客类打印设备。在实际打印作业过程中，Z轴传动的同轴度偏差是导致打印层纹不均、Z轴卡顿、丢步甚至成型件错位的核心诱因之一，传统的Z轴螺母多采用刚性固定方式直接安装在X轴运动托架上，一旦丝杠安装存在轻微倾斜、托架运动存在平行度偏差，就会导致螺母与丝杠之间出现别劲、卡滞，长期运行还会加剧丝杠与螺母的磨损，直接影响打印精度与设备使用寿命。这款万向节式螺母连接结构，核心功能就是通过多自由度的浮动调节设计，自动补偿丝杠与安装托架之间的同轴度误差，抵消丝杠安装倾斜、托架运行平行度偏差带来的附加应力，让螺母始终可以顺着丝杠的轴向顺畅传动，从根源上减少丝杠传动过程中的微错位问题，有效降低Z轴传动的运行阻力，减少运行过程中的异响与卡顿，大幅提升Z轴升降的平顺性，进而改善打印成品的层纹表现，提升成型精度。在设计思路上，该结构采用了分体式铰接连接方案，将螺母安装座与托架固定座之间设计为可小角度摆动的万向连接结构，同时优化了轴承适配规格，选用更适配桌面级设备负载的微型轴承作为铰接转动副，既保证了连接的刚性，避免Z向升降过程中出现窜动，又预留了足够的浮动调节余量，可覆盖绝大多数桌面级3D打印机的安装偏差范围。在安装边界与尺寸设计上，该结构完全适配对应机型的原有安装孔位，不需要对原有设备的托架、型材框架进行二次打孔或改装，整体外形紧凑，不会占用X轴托架的额外安装空间，不会干涉打印头的运动行程，也不会增加过多的运动负载，安装时仅需要替换原有刚性螺母固定座即可完成改装，不需要额外调整其他传动部件。该结构在实际运行中，可有效抵消丝杠0.5度以内的倾斜偏差，即使设备长期使用出现框架轻微形变、丝杠固定座松动的情况，也能通过自身的浮动调节保持传动顺畅，大幅降低设备的后期维护调试难度，对于提升桌面级3D打印机的长期运行稳定性有着非常显著的作用。
