创想三维CR10打印机挤出热端结构

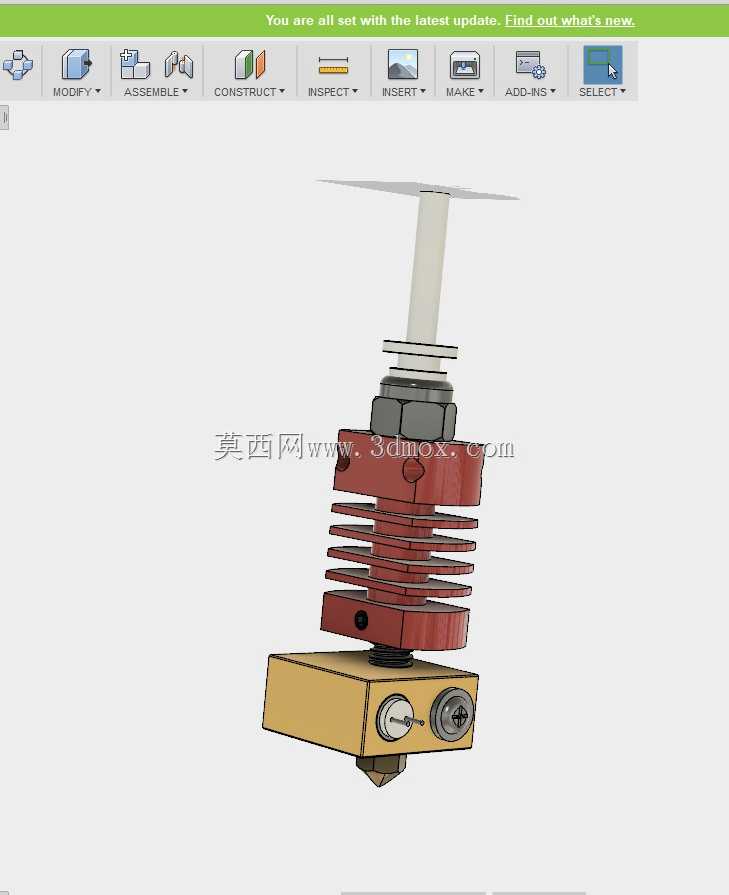

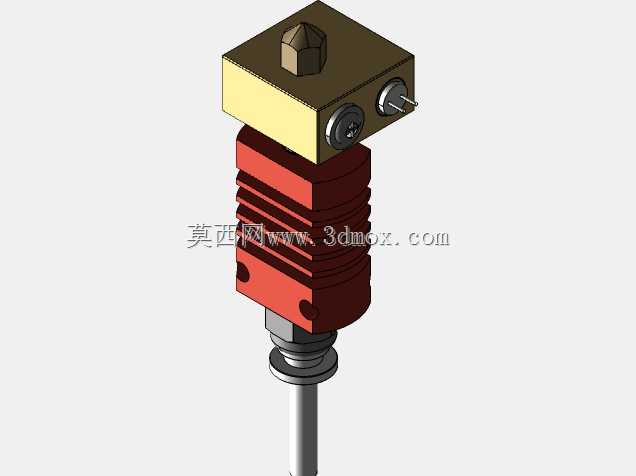

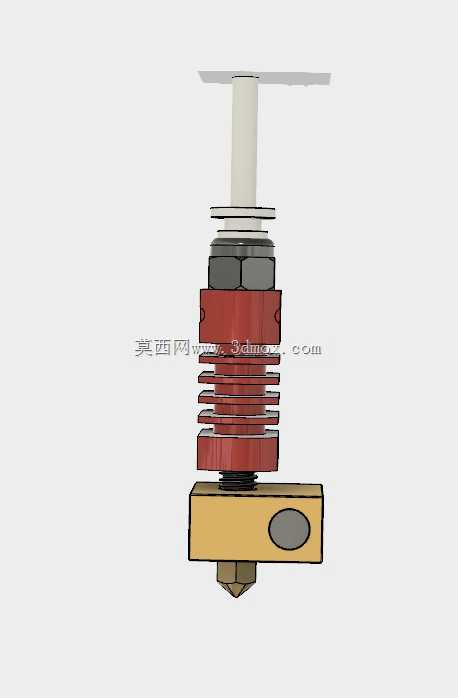

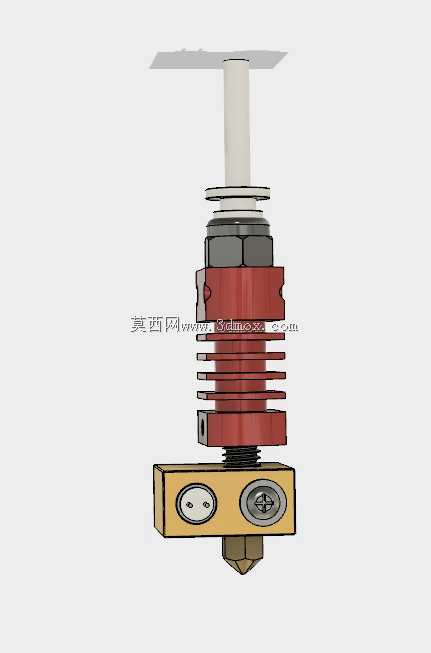

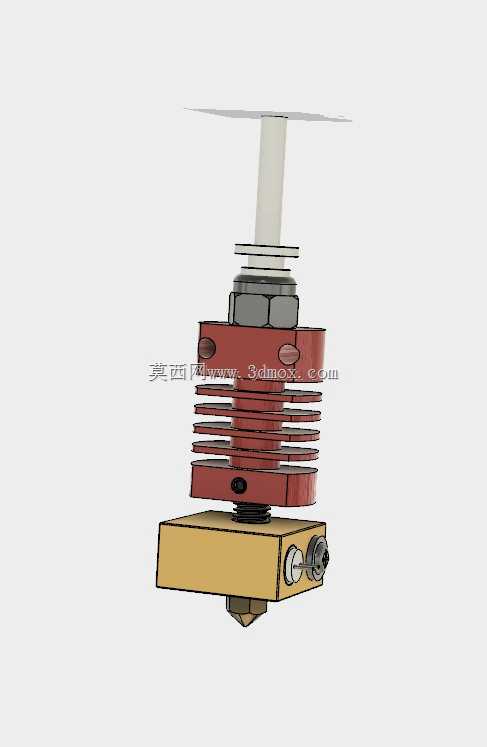

该结构是FDM熔融沉积型3D打印设备的核心挤出热端部件，主要适配创想三维CR10、Ender2等主流桌面级3D打印机型，承担耗材熔融、精准出丝的核心功能，是决定打印成型精度、层间结合强度与连续作业稳定性的关键组件。从实际应用场景来看，这类热端广泛应用于个人创客创作、桌面级小批量零件打样、教育实训3D打印教学、文创产品定制打印等场景，可适配PLA、ABS、PETG等多种常用熔融沉积打印耗材，满足不同材料的打印温度与出丝需求。

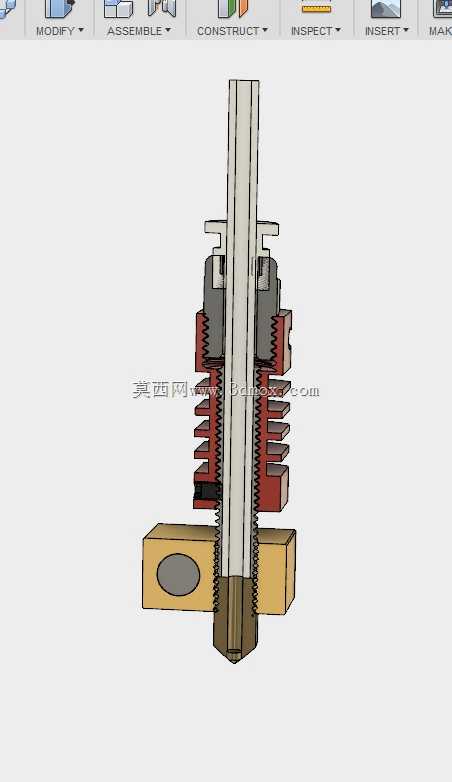

在功能特性设计上，该热端采用分段式温控结构设计，上部为多鳍片散热段，通过增大散热面积配合散热风扇快速带走热量，避免耗材在上部喉管位置提前软化膨胀造成堵头故障；中部为隔热过渡段，阻断加热块热量向上传导，保证散热段与加热段的温度边界清晰；下部为黄铜加热块集成喷嘴结构，加热块内置加热棒与测温元件，可快速将温度提升至耗材熔融所需区间，黄铜材质导热效率高，能保证喷嘴处温度均匀稳定，喷嘴采用标准螺纹接口，可根据打印精度需求更换不同口径的喷嘴，适配0.2mm到1.0mm等多种出丝直径需求。

从设计思路来看，该结构充分考虑了桌面级设备的安装兼容性与维护便捷性，上部喉管采用标准外径尺寸，可直接适配多数挤出机的进料通道，顶部的固定法兰结构可直接卡入打印机X轴滑台的安装位，无需额外定制转接件，整体装配逻辑简单，用户可快速完成拆装更换，加热块与喷嘴的连接位置做了密封优化，避免熔融耗材渗漏造成的部件损坏。

在安装边界与尺寸方面，该热端整体轴向长度适配常规桌面机的X轴滑台安装空间，径向最大尺寸为散热鳍片的外圆直径，不会在打印过程中与打印件、打印机框架发生运动干涉，进料喉管的内孔直径适配1.75mm标准耗材，进料阻力小，可保证耗材输送顺畅，加热块的安装孔位为标准间距，可兼容通用的热敏电阻与加热棒配件，降低后期维护替换的成本。整体结构紧凑，重量控制合理，可有效降低X轴运动负载，提升打印运动的响应速度与定位精度，减少高速打印过程中的振纹问题，保证打印成品的表面质量。
