可偏转角度传动U形万向连接接头

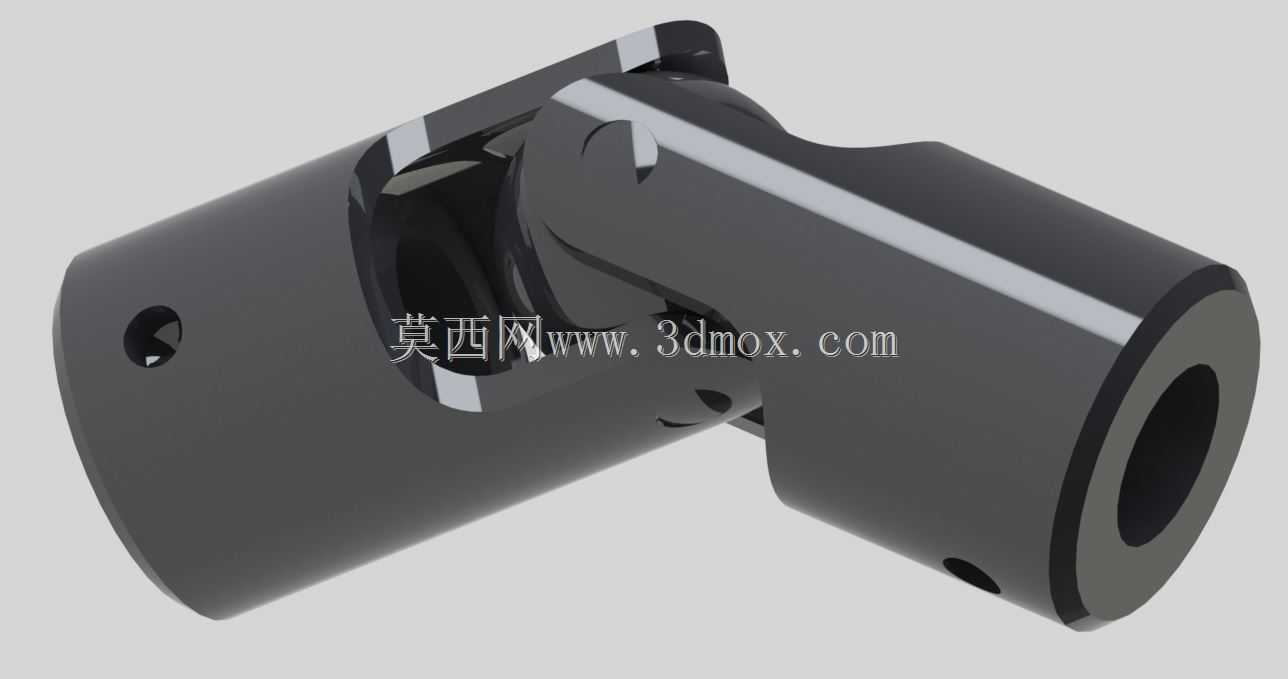

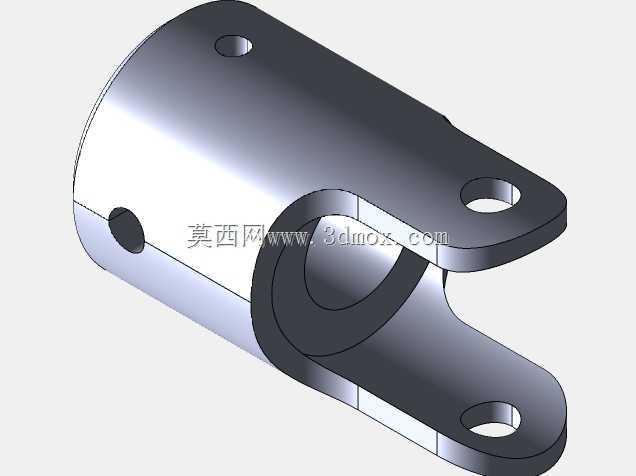

这款U形结构的万向连接接头，是机械传动系统里用来实现非同轴动力传递的核心连接件，主要适配两根轴线存在夹角、或是工作过程中轴线相对位置会发生动态偏移的传动轴场景，在农用机械、轻工输送设备、小型工程机械的转向与动力传输结构中应用十分广泛。它的核心作用是在两轴存在角度偏差的工况下，依旧可以稳定传递扭矩，避免刚性连接因为轴系不同心产生的憋劲、磨损加剧甚至轴件断裂的问题，适配的传动偏角范围可以覆盖常规小型设备的轴系偏移需求，不需要额外做复杂的轴系对中调整，就能保障动力传输的平顺性。从结构设计来看，这款接头采用分体铰接的U形叉配合十字销的经典结构，两个对接的U形叉分别通过端部的圆柱孔与待连接的轴端配合，侧面预留的销孔可以穿装定位销，实现接头与轴件的周向和轴向固定，防止传动过程中出现松脱打滑。中间的十字铰接销做了圆角过渡处理，既可以降低铰接位置的应力集中，也能减少转动过程中的摩擦阻力，让角度偏转过程更顺滑，没有卡滞感。整体外形采用等径圆柱主体设计，外壁做了均匀的壁厚处理，在保障结构强度足够传递额定扭矩的前提下，尽可能控制了整体重量，不会给轴系增加过多的额外负载。安装边界上，接头两端的内孔直径适配常规规格的圆轴，整体外径控制在紧凑的尺寸区间，不需要在设备上预留过大的安装空间，铰接位置的转动间隙经过合理设计，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致转动卡涩，在动态偏转的过程中可以始终保持稳定的扭矩输出。设计过程中针对铰接位置的受力做了优化，将应力集中的位置做了加厚处理，长期承受交变扭矩的工况下也不容易出现开裂变形，适配中低速、中等扭矩的传动场景，不需要额外添加复杂的润滑结构就能实现较长的使用寿命，安装拆卸也十分便捷，只需要拆装两端的定位销就能完成接头的更换维护，适合在各类需要变角度传动的中小型设备上使用。
