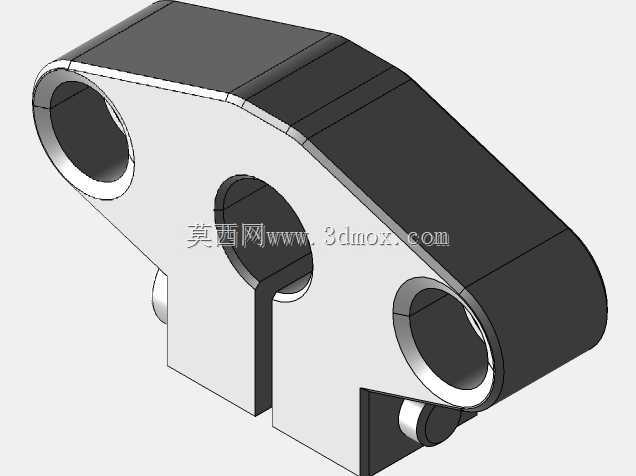

SHF8型卧式导向轴支座精密结构

SHF8型卧式导向轴支座是自动化传动系统中承担轴类部件定位、支撑与导向功能的核心基础零部件，广泛应用于3C电子装配生产线、包装输送设备、食品加工机械、小型非标自动化工作站等对轴系运行精度有稳定要求的场景中，主要用于光轴、导杆类传动部件的径向固定，抵消轴系运行过程中产生的径向载荷与小幅振动，保障直线往复运动的同轴度与运行平顺性，避免轴件长期受力出现偏磨、窜动问题。

该款支座采用分体式夹紧结构设计，主体底座为一体化铣削成型的卧式安装结构，底座两端开设对称的沉头安装孔，可通过内六角螺栓直接固定在设备安装基板上，安装孔位的中心距经过严格公差校核，能适配常规8mm规格导向轴的配套安装间距，无需额外加工调整孔位。底座中部为半圆承托槽结构，上方配套分体式压盖，压盖与底座之间预留微小的夹紧间隙，侧方设置锁紧螺钉，安装导向轴时只需将光轴置入承托槽内，拧紧侧方锁紧螺钉即可带动压盖闭合，通过抱紧力实现轴件的完全固定，相比传统顶丝固定方式，这种抱紧结构不会对轴表面造成顶丝压痕，夹持力分布更均匀，能承受更大的径向负载，同时也方便后期轴件的拆装、位置调整与维护更换。

支座主体上方还开设了一个轴向的内螺纹安装孔，可用于安装限位挡块、传感器支架或者油路润滑接头，拓展了部件的附加功能，无需在支座周边额外设计安装结构，有效精简设备整体的结构布局。从安装边界来看，该款支座整体为扁平式卧式布局，高度方向尺寸紧凑，不会过多占用设备的垂直安装空间，底座底部为全平面加工，安装时与基板完全贴合，能保证支撑的稳定性，侧方锁紧螺钉的操作空间预留充足，在密集排布的安装场景下也能方便使用扳手完成锁紧操作。

设计过程中重点优化了承托槽的同轴度公差，槽体内壁经过精加工处理，与导向轴的贴合面积达到90%以上，抱紧时受力均匀，长期运行也不会出现轴件偏移问题；分体式的结构设计也降低了加工难度，相比整体式支座更容易保证内孔的尺寸精度，同时铸件经过去应力处理，长期承受载荷也不会出现形变，能持续保持轴系的支撑精度。
