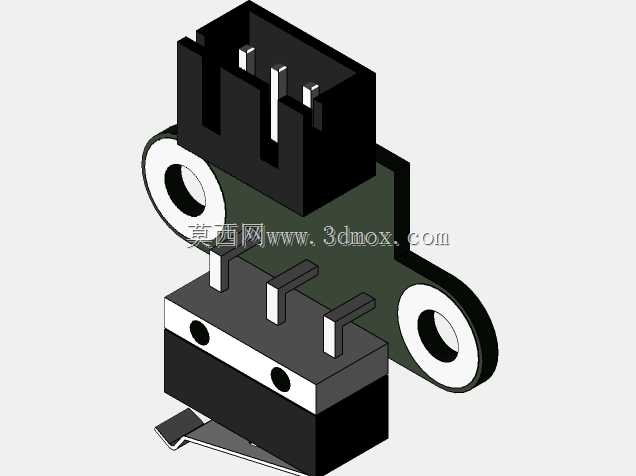

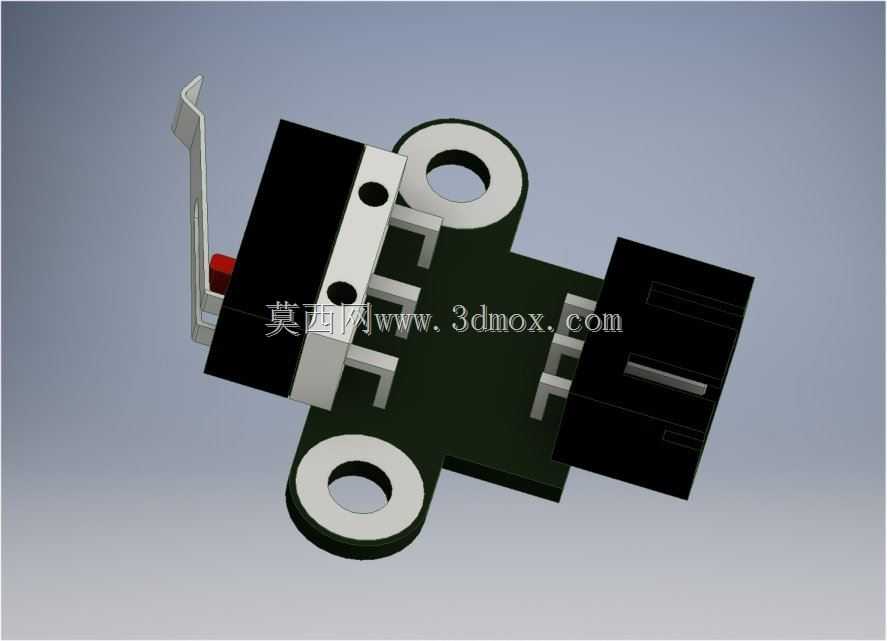

3D打印机PCB安装式勒奇微动限位组件

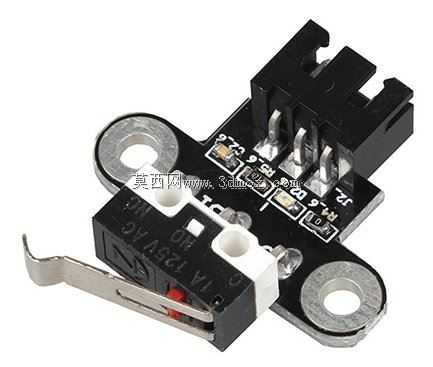

这款微动触发组件是专为桌面级FDM 3D打印机设计的行程限位检测部件，核心应用场景覆盖打印机X/Y/Z三个运动轴的原点归零、行程边界限位功能，也可拓展用于小型自动化设备的位置检测、工件到位触发场景，是消费级及入门工业级增材制造设备中保障运动安全、定位精度的核心基础零部件。组件采用PCB基板集成式设计思路，将微动开关本体、接线端子、安装固定结构整合在一块小型印刷电路板上，省去了传统分体式限位开关需要额外接线、定制固定支架的繁琐步骤，用户只需将PCB通过两侧的金属安装孔固定在打印机型材框架的对应位置，插入3Pin杜邦接线即可直接接入控制主板使用，大幅降低了设备组装与后期维护的难度。从功能特性来看，组件搭载的带弧形触发摆臂的微动开关具备1A/125VAC的额定负载能力，触发行程短、响应速度快，触发压力控制在适合3D打印机使用的区间，既不会因为运动轴触碰力度过小导致触发失效，也不会因为触发阻力过大造成运动轴步进电机丢步。摆臂采用弹性金属材质，表面做防锈镀层处理，长期反复触发不易出现形变、疲劳失效问题，开关本体的机械寿命可达百万次级别，完全满足3D打印机常年高频次归零触发的使用需求。PCB板上集成了状态指示LED与限流电阻，开关触发时LED会即时点亮，方便用户在设备调试阶段快速判断限位开关是否正常工作、接线是否正确，板上印刷的清晰丝标也标注了接线引脚定义，避免用户接错线导致主板损坏。从安装边界与尺寸来看，组件整体外形紧凑，PCB板长宽尺寸适配通用2020、2040铝型材的安装孔距，两侧的金属衬套安装孔可以适配M3/M4规格的固定螺丝，安装时不需要额外改动打印机原有框架结构，摆臂的触发伸出长度经过精准调校，运动轴的触发撞块接触摆臂后即可在有效行程内完成触发，不会出现过冲撞坏开关或者触发不到位的问题。整个组件的结构设计充分考虑了3D打印机的使用环境，所有电子元件都做了焊盘加固处理，能够承受打印机工作时的轻微振动，不会出现长期使用后元件虚接、脱落的问题，开关本体与PCB之间采用卡扣加焊点的双重固定方式，结构稳定性更强，即便在高速运动轴的反复撞击下也不会出现位置偏移。
