Prusa i3打印机Y轴丝杠驱动传动结构

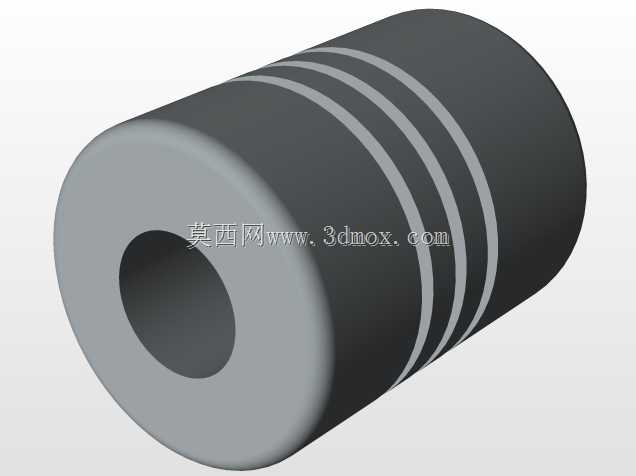

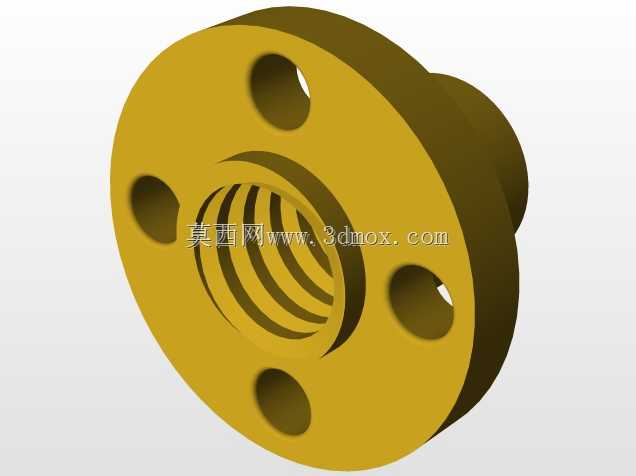

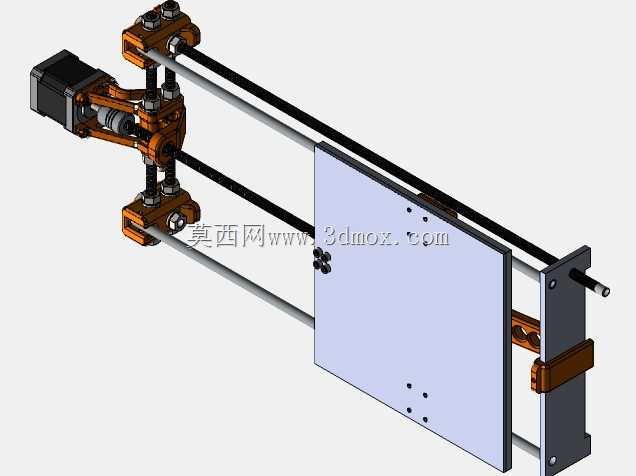

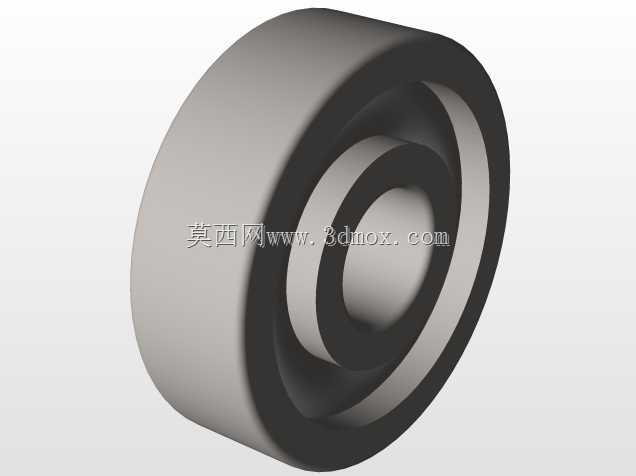

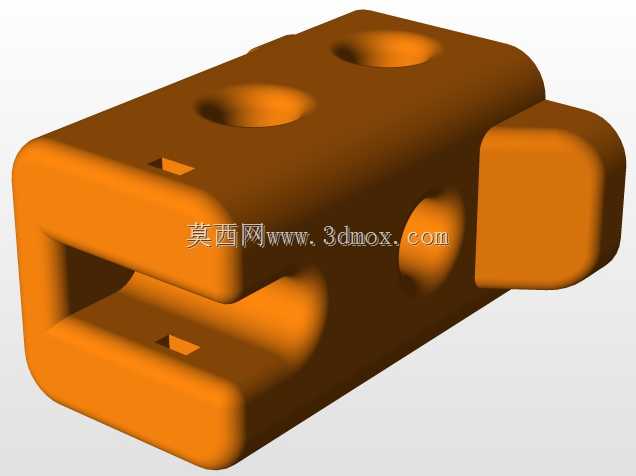

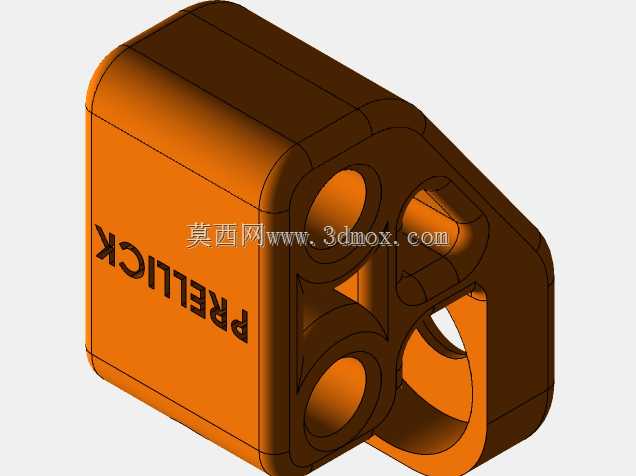

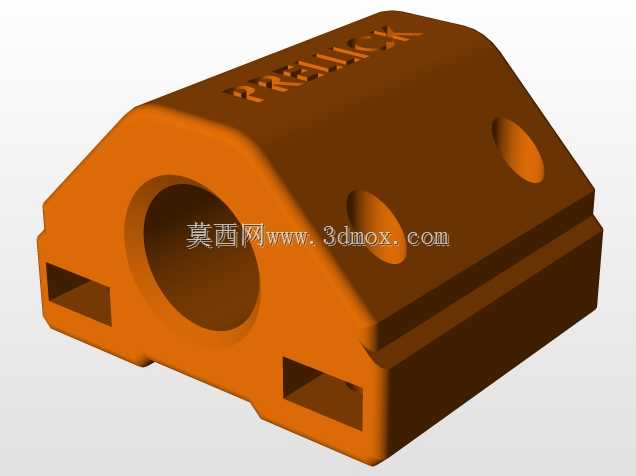

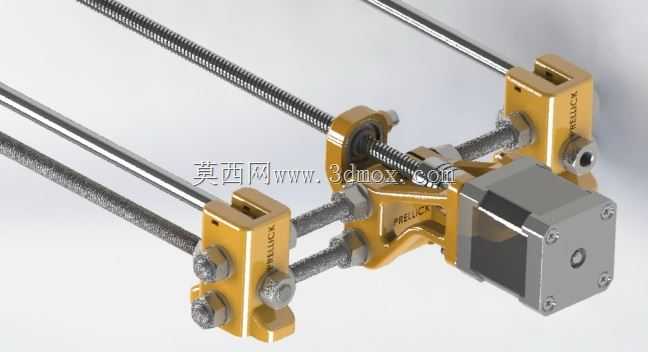

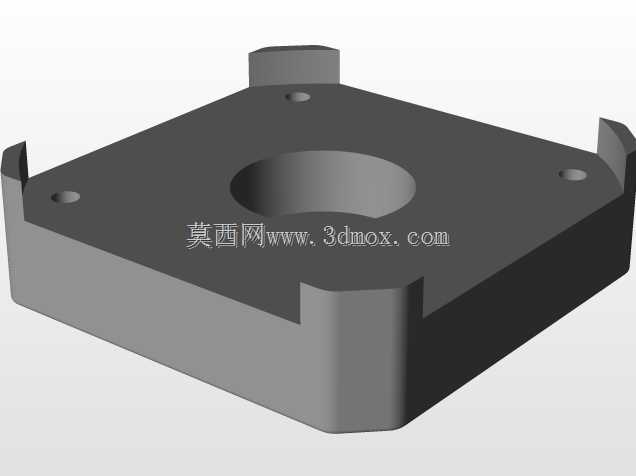

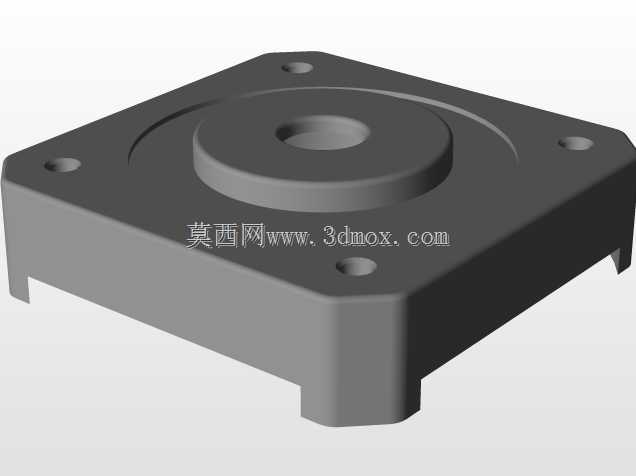

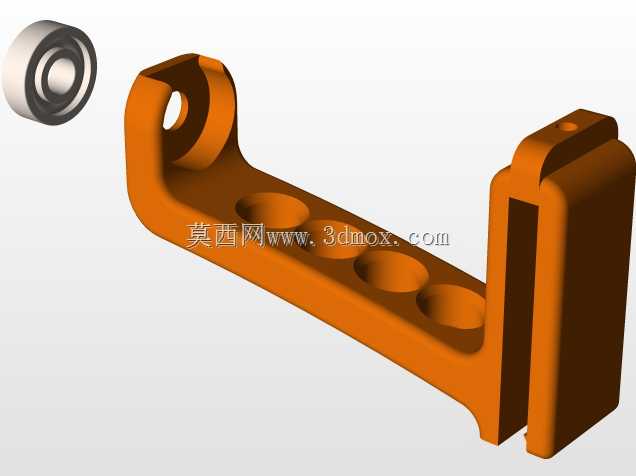

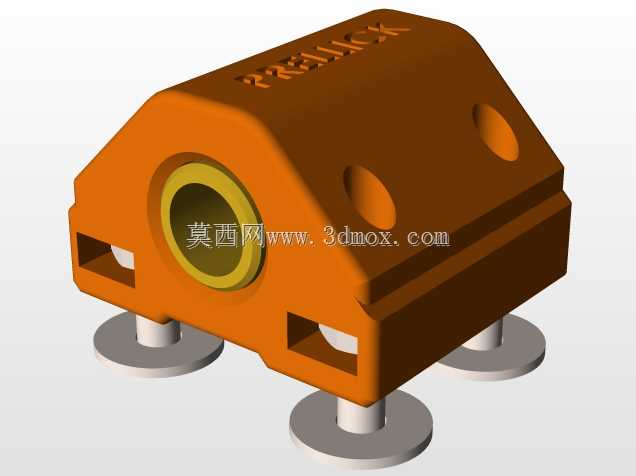

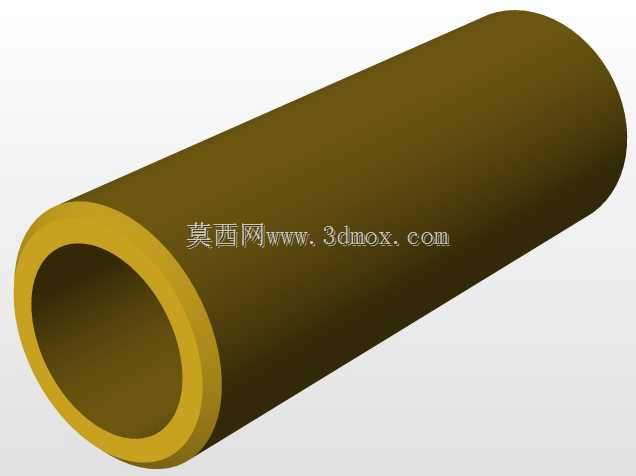

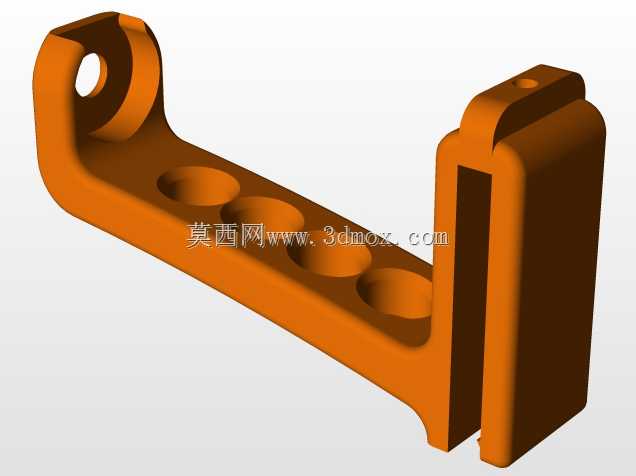

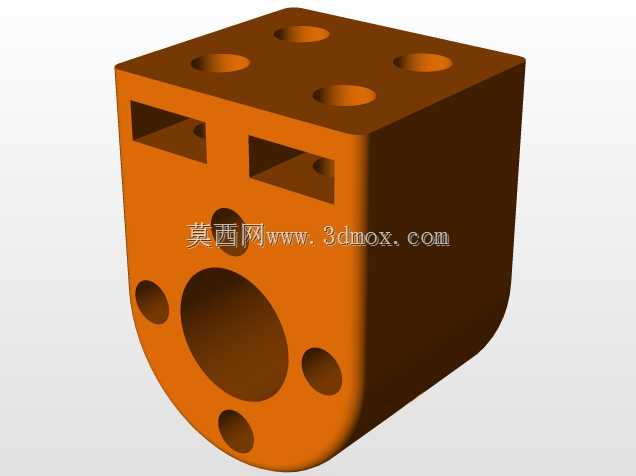

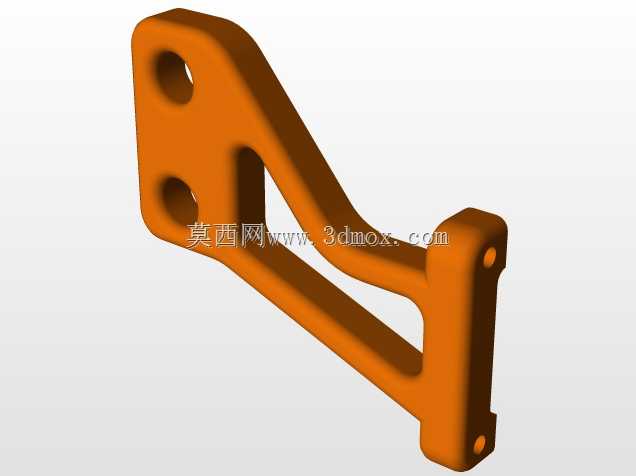

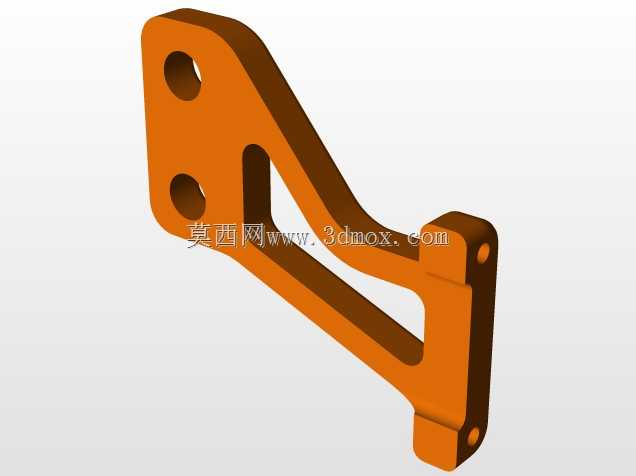

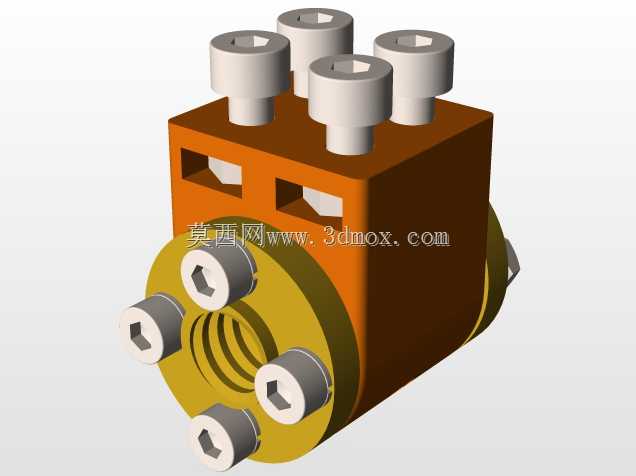

这套传动结构是面向桌面级FDM 3D打印设备开发的Y轴运动改造方案，核心作用是替换原有皮带传动结构，为打印平台提供更高精度的直线往复运动支撑，适配Prusa i3系列经典机型的6毫米直径光杆安装框架，也可通过简单的孔位调整适配钢制、铝制框架的同规格DIY打印设备。在桌面级3D打印的实际应用场景中，Y轴负责承载打印平台完成前后方向的进给运动，其传动精度直接决定了模型层纹的均匀度、Z轴方向的尺寸一致性，传统皮带传动长期使用后容易出现松弛、回程间隙增大的问题，在打印大尺寸、高精度模型时容易出现层错、表面波纹等缺陷，这套丝杠驱动结构正是针对这类痛点设计，通过丝杠螺母的刚性啮合消除传动间隙，虽然进给速度相比皮带传动有所降低，但能获得更稳定的运动精度，适合对打印细节要求较高的手办制作、精密零件打样等场景。结构整体采用分体式安装座设计，两个金色的固定座通过内六角螺钉锁紧在光杆上，安装座集成了丝杠支撑轴承位，可直接卡装标准微型轴承对丝杠两端进行径向固定，避免丝杠高速转动时出现甩动异响；中部的滑动座同时穿过两根平行光杆与丝杠，光杆负责承载径向载荷与运动导向，丝杠通过旋转带动滑动座完成直线运动，滑动座端部预留了标准步进电机的安装法兰，可直接适配42型两相步进电机，无需额外加工转接板。设计思路上充分考虑了DIY用户的改装便利性，所有安装孔位均采用标准公制尺寸，固定座的锁紧螺钉位置预留了足够的扳手操作空间，用户无需对原有打印机框架进行切割、打孔等破坏性改造，仅需拆除原有皮带轮、皮带组件，即可将整套结构直接固定在原有光杆上完成替换；结构的安装边界完全兼容原有Y轴的运动行程范围，不会压缩打印平台的有效成型尺寸，丝杠的导程选用常规T8规格，匹配原有步进电机的步距角参数，用户仅需在固件中修改对应的运动参数即可正常使用，无需更换电机、驱动板等原有电气部件。整套结构的受力路径经过优化，打印平台的载荷通过滑动座直接传递到两根平行光杆上，丝杠仅承受轴向的传动载荷，避免丝杠受径向力导致的弯曲磨损，大幅延长了传动部件的使用寿命，固定座与滑动座的边角均做了倒角处理，既减轻了整体重量，也避免安装过程中划伤线路或者操作人员。
