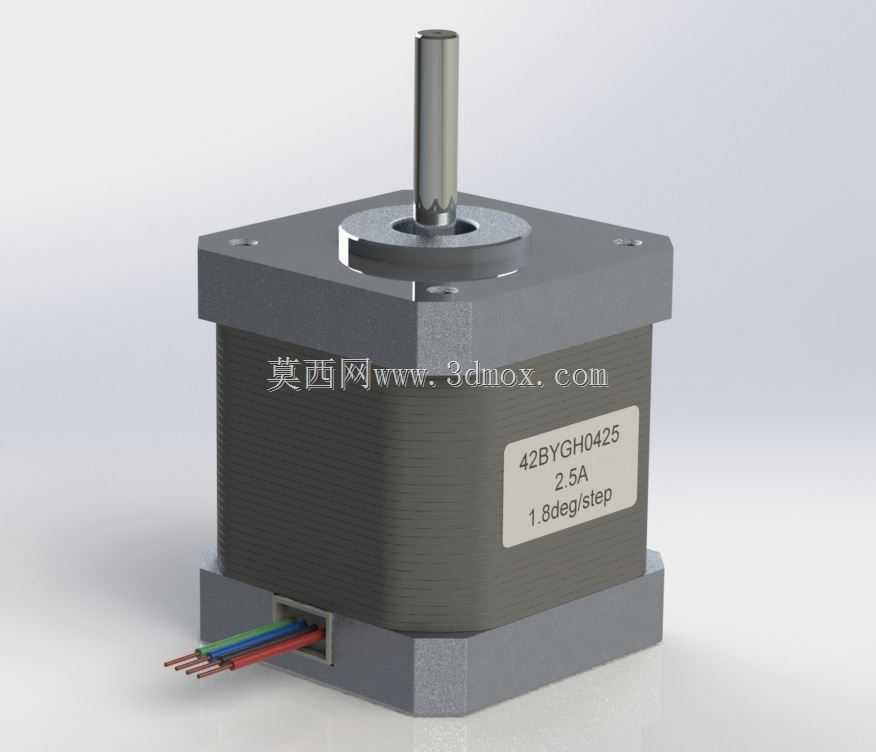

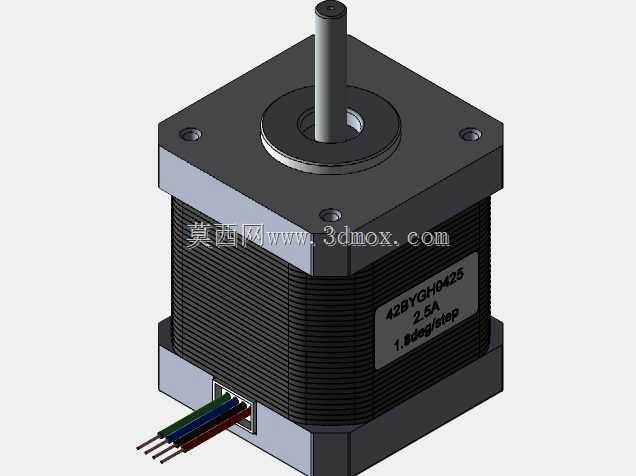

42BYGH0425混合式步进电机结构设计

这款Nema17规格的42系列混合式步进电机，是工业自动化传动场景中应用极广的动力执行元件，常见于桌面级3D打印机进给轴驱动、小型雕刻机位移平台传动、自动化点胶设备工位切换、智能仓储小型分拣机构推料动作、医疗检验仪器样本传送模块等对定位精度有稳定要求的场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可满足多数中低速传动场景的定位需求，大幅降低整套设备的电控成本与结构复杂度。

从功能特性来看，该款电机采用两相混合式结构设计，步距角为1.8度，整步驱动下每圈可输出200个固定步距，配合细分驱动器可实现更小的微步距进给，运行过程中低速扭矩输出平稳，低速段不易出现共振区抖动问题，动态响应速度快，启停与正反转切换动作干脆，能够适配频繁换向的往复运动工况。电机额定输出扭矩适配小型负载传动需求，绕组温升控制在合理区间，长时间连续运行也能保持性能稳定，出线端采用标准四相接线定义，可兼容市面上绝大多数通用步进驱动器，接线调试门槛低，替换通用性强。

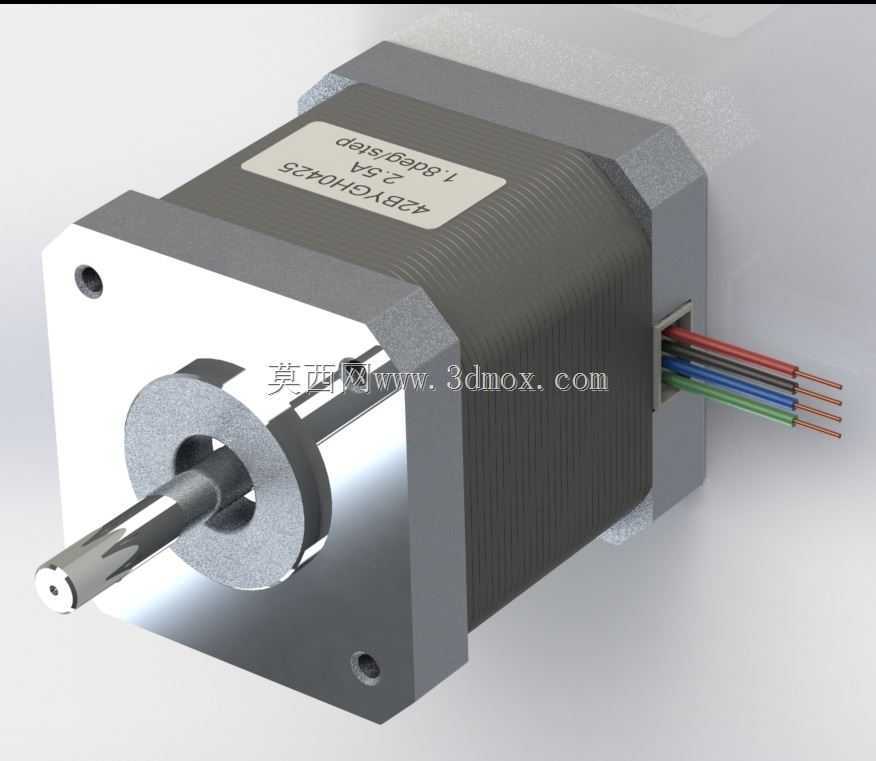

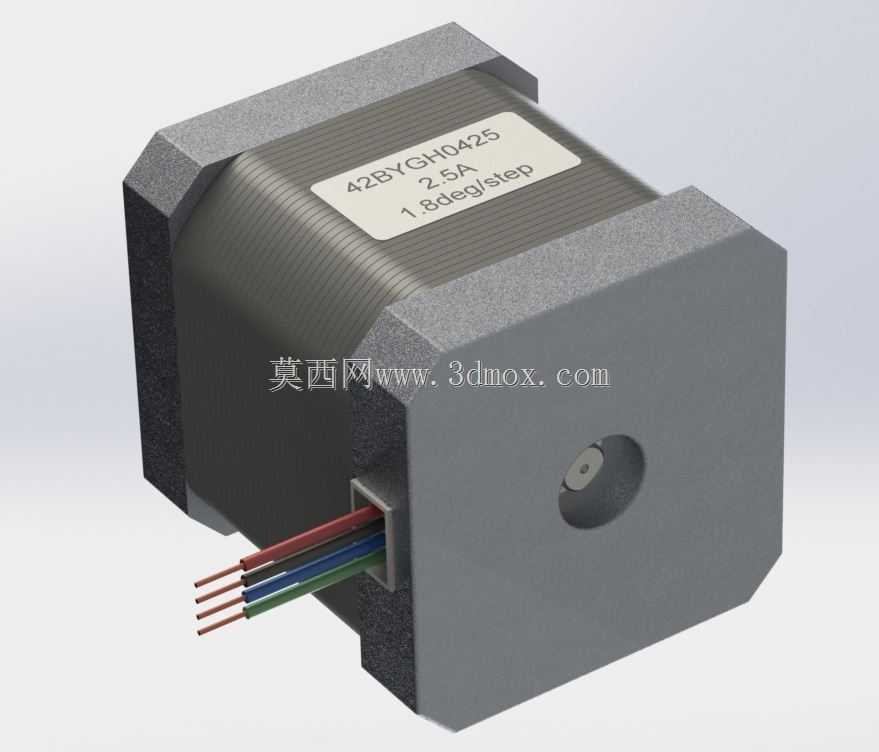

在设计思路上，这款电机整体遵循Nema17标准安装规范，前端盖采用方形安装法兰结构，法兰边预留标准安装孔位，安装孔中心距严格遵循行业通用尺寸规范，输出轴采用标准D型轴截面设计，可直接搭配同步轮、联轴器、齿轮等传动连接件，无需额外做轴型改造，轴伸长度与直径也符合通用配套件的安装尺寸，能够直接替换同规格的其他品牌步进电机，无需调整设备端的安装结构。电机机身长度适配42系列的常规安装边界，整体结构紧凑，方形外壳的侧边尺寸统一，在狭小安装空间内也能完成布置，机身外壳采用拉伸铝型材工艺，表面带散热筋结构，能够快速导出绕组运行产生的热量，提升长时间运行的可靠性。后端出线位置做了防拉扯防护设计，避免设备运行过程中线缆被外力拖拽导致接线松脱，整体结构兼顾了安装通用性、运行稳定性与维护便捷性，能够覆盖多数小型自动化设备的动力传动需求。
