NEMA17多规格步进电机结构设计

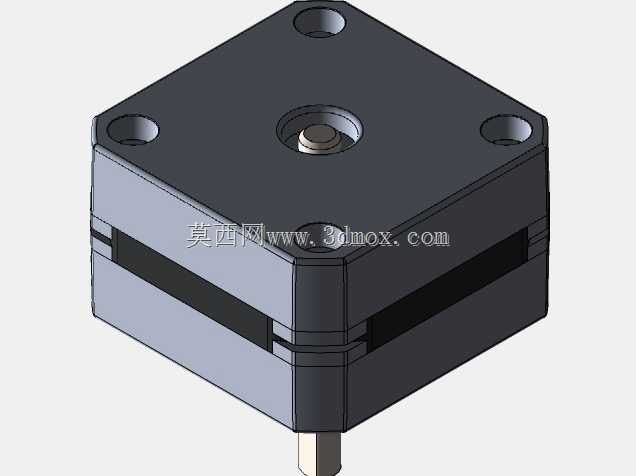

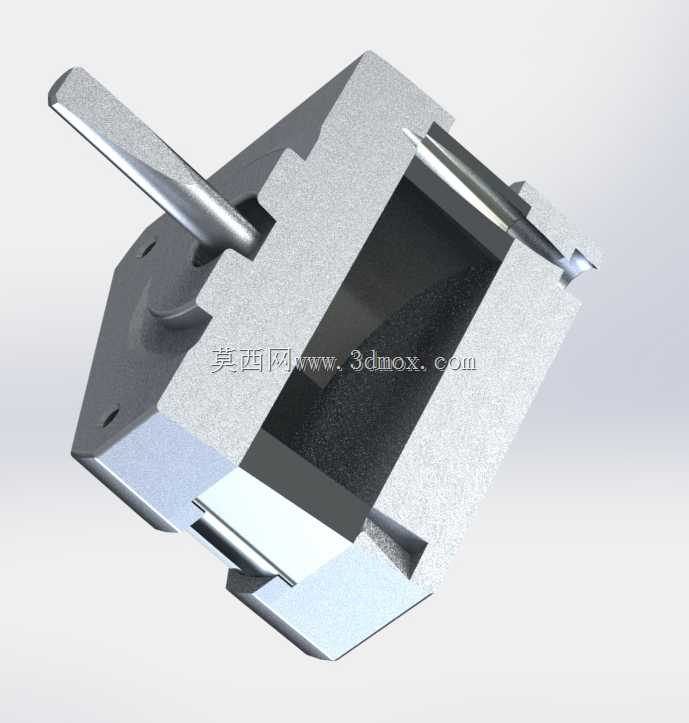

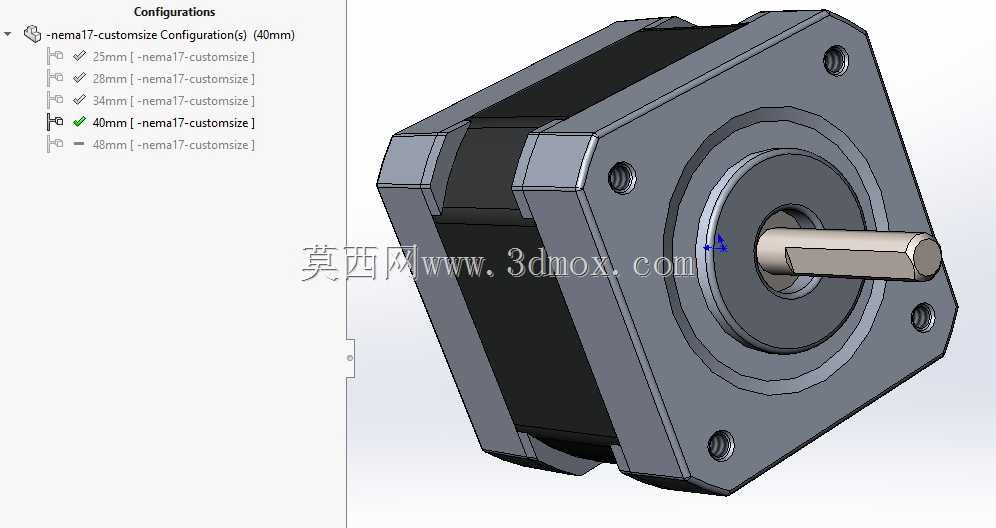

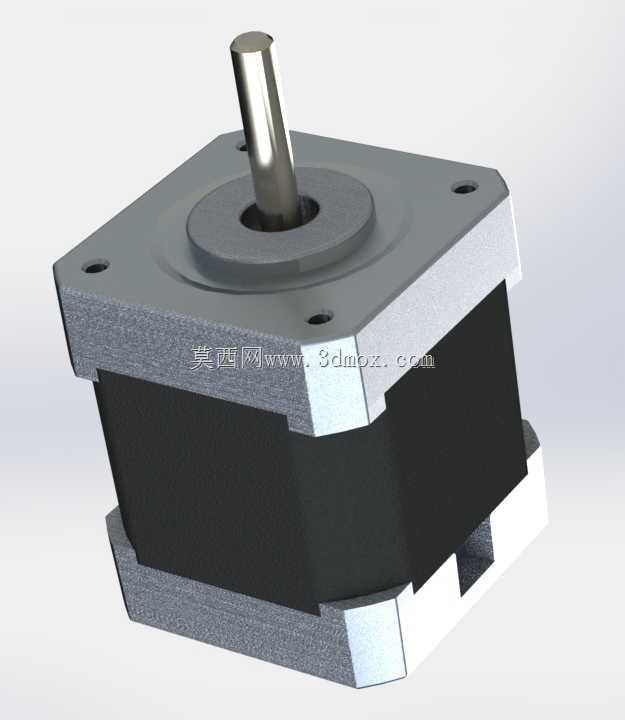

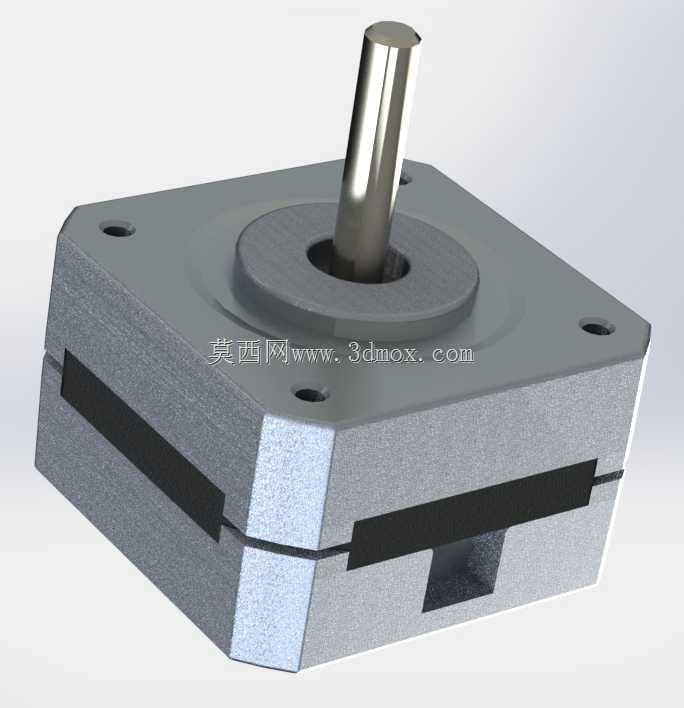

步进电机作为离散运动控制领域的核心执行元件，在3D打印进给系统、小型数控雕刻机走刀机构、桌面级机械臂关节驱动、自动化生产线物料分拣模组、智能安防云台转动单元等场景中有着不可替代的作用，这类应用场景往往对电机的安装兼容性、机身长度适配性、输出扭矩匹配度有着差异化的要求，单一固定长度的电机很难同时适配不同负载、不同安装空间的项目需求。本次设计的NEMA17规格步进电机，围绕42mm标准安装法兰的通用接口规范，打造了五种不同机身长度的构型，覆盖25mm到48mm的常用尺寸区间，能够满足从轻载快速响应到中载大扭矩输出的不同使用需求。从设计思路层面，整套构型采用统一的安装接口基准，所有长度规格的电机均保持法兰安装孔位、输出轴轴径与伸出长度、止口定位尺寸完全一致，设计人员在进行设备迭代或者不同负载型号衍生时，无需重新修改安装板的结构设计，仅需更换对应长度的电机即可完成扭矩参数的匹配，大幅降低了整机设计的改造成本，也减少了不同规格物料的备货种类。在外形尺寸与安装边界的设计上，严格遵循NEMA17的行业通用标准，法兰端面为42mm×42mm正方形，安装孔采用对角31mm的M3螺纹孔布局，输出轴直径为5mm，轴端保留D型切边用于传动件的周向固定，止口直径22mm与安装板定位孔配合保证同轴度，不同长度的电机仅在机身轴向尺寸上做区分，径向轮廓完全统一，不会出现不同规格电机与周边结构干涉的问题。从功能特性来看，不同机身长度对应不同的绕组匝数与磁钢堆叠高度，25mm短机身版本适合对安装空间要求严苛、负载扭矩较小的高速进给场景，48mm长机身版本则可以提供更大的保持扭矩，适配需要带动较重负载的直驱结构，中间长度规格可以覆盖绝大多数常规自动化设备的使用需求，设计人员可以根据实际运行时的负载扭矩、加减速要求、安装空间限制灵活选择对应的构型，无需在不同供应商的不同型号产品之间反复核对安装尺寸，大幅提升了机械结构设计的选型效率。在细节结构处理上，电机外壳采用拉制成型的方形钢壳搭配前后端盖定位结构，保证整体装配的同轴度，输出轴采用轴承支撑结构，降低运行时的径向跳动，尾部预留的阻尼安装位可以根据需求加装刹车或者编码器组件，拓展闭环控制的使用场景，整套模型的细节还原度高，能够直接用于整机装配的干涉检查、运动仿真验证，也可以作为标准件直接导入设备的整体设计方案中，帮助设计人员快速完成传动系统的布局搭建。
