步进驱动同步带式THK直线滑台执行机构

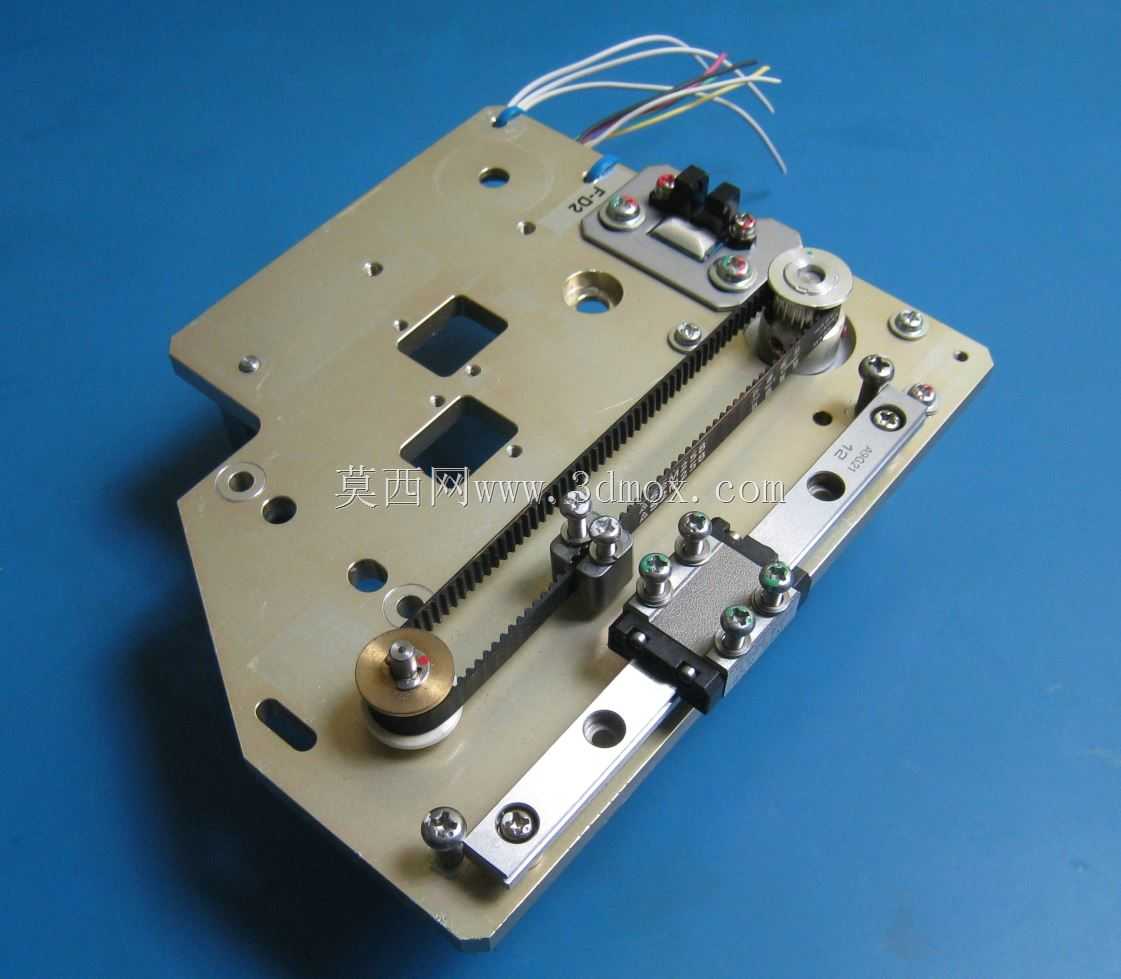

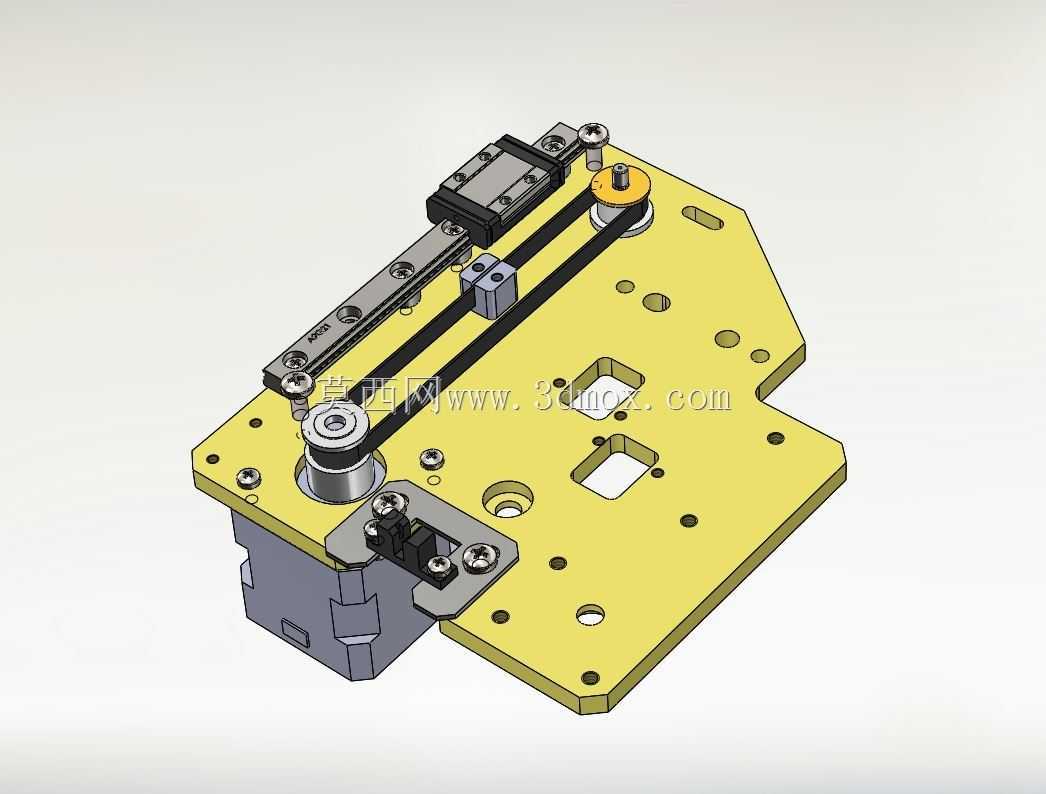

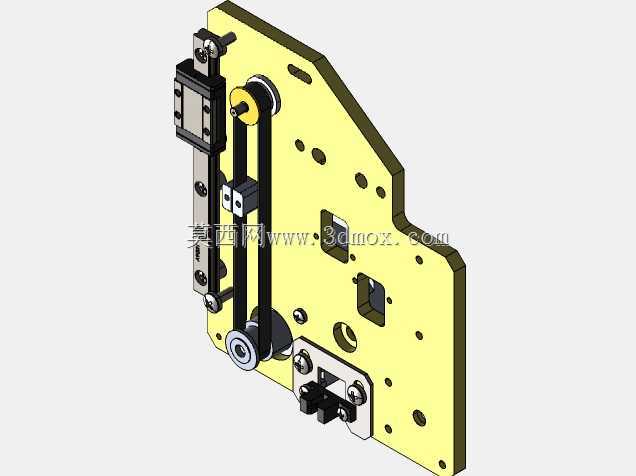

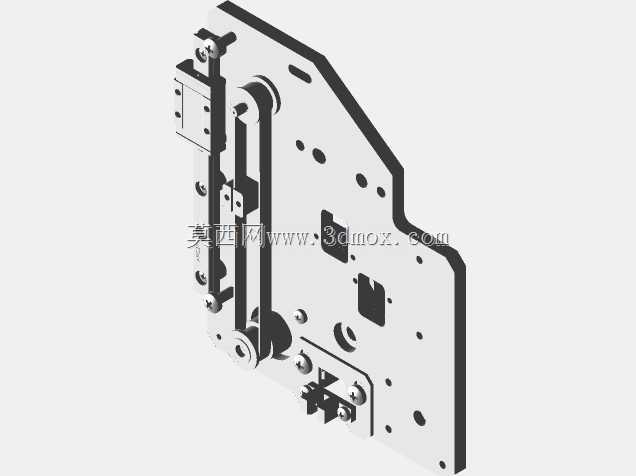

该线性执行机构是面向轻载精密直线位移场景开发的集成式传动组件，核心采用THK品牌直线导轨作为运动导向基准，搭配步进电机提供动力输入，通过同步带传动实现滑台的直线往复运动，可广泛应用于小型数控设备进给轴、3C电子元器件分拣工位、实验室精密取样平台、小型视觉检测位移台等对定位精度、运行平稳性有较高要求的工业场景。从实际用途来看，这款执行机构可直接作为独立直线运动单元集成到各类自动化设备中，无需用户单独完成导轨、传动、动力部件的选型匹配与装配调试，大幅缩短非标自动化设备的开发周期，降低小批量设备的搭建成本。产品功能特性上，导向部分采用THK微型直线导轨，具备摩擦阻力小、定位精度高、运行噪音低、维护需求少的优势，可承受垂直于安装面的径向载荷与一定的倾覆力矩；传动部分采用同步带轮加同步带的传动结构，相比丝杠传动具备更高的运行速度，无背隙问题，同时传动效率更高，适合中短行程的高速往复运动场景；动力端采用标准步进电机，可搭配市面主流的步进驱动器实现开环定位控制，也可根据需求替换为带编码器的伺服电机实现更高精度的闭环控制。设计思路上，整体采用一体化安装底板结构，将导轨安装位、电机安装座、从动轮张紧结构全部集成在同一块铝合金底板上，既保证了各部件的装配同轴度与位置精度，也减少了分体式结构的装配累积误差；底板上预留了多组标准安装孔位，既方便执行机构整体固定到设备机架上，也方便滑台台面安装各类末端执行夹具、检测探头等工装；从动轮端设计有张紧调节结构，可通过调整螺丝改变从动轮位置，实现同步带张紧力的便捷调节，避免长期使用后同步带松弛导致的传动精度下降问题。外形尺寸与安装边界方面，整体结构紧凑，底板采用不规则切边设计，可适配安装空间受限的设备内部场景，导轨行程覆盖常用的100-200mm区间，整体厚度控制在较低范围，不会占用过多的设备垂直安装空间；安装孔位采用标准孔距设计，可兼容市面多数同规格直线滑台的安装尺寸，方便用户进行旧设备的部件替换升级。
