冲击式水轮机转轮水斗结构设计

该冲击式水轮机转轮是水力发电系统中的核心动力转换部件，主要应用于高水头、小流量的水力发电场景，常见于山区径流式水电站、高落差引水式电站以及小型分布式水力发电项目中，能够在水流流速较高、水资源流量有限的工况下稳定完成水能到旋转机械能的转换，为后续发电机组提供稳定的动力输入。不同于传统依靠水流重力势能做功的反击式水轮机，该结构直接承接高压射流的冲击作用力，通过水斗曲面精准引导水流方向，在水流折返过程中充分吸收水流的动能，能量转换效率受水头波动影响更小，适配的水头范围更广，在地形落差大、水资源分布零散的区域有着极高的应用价值。

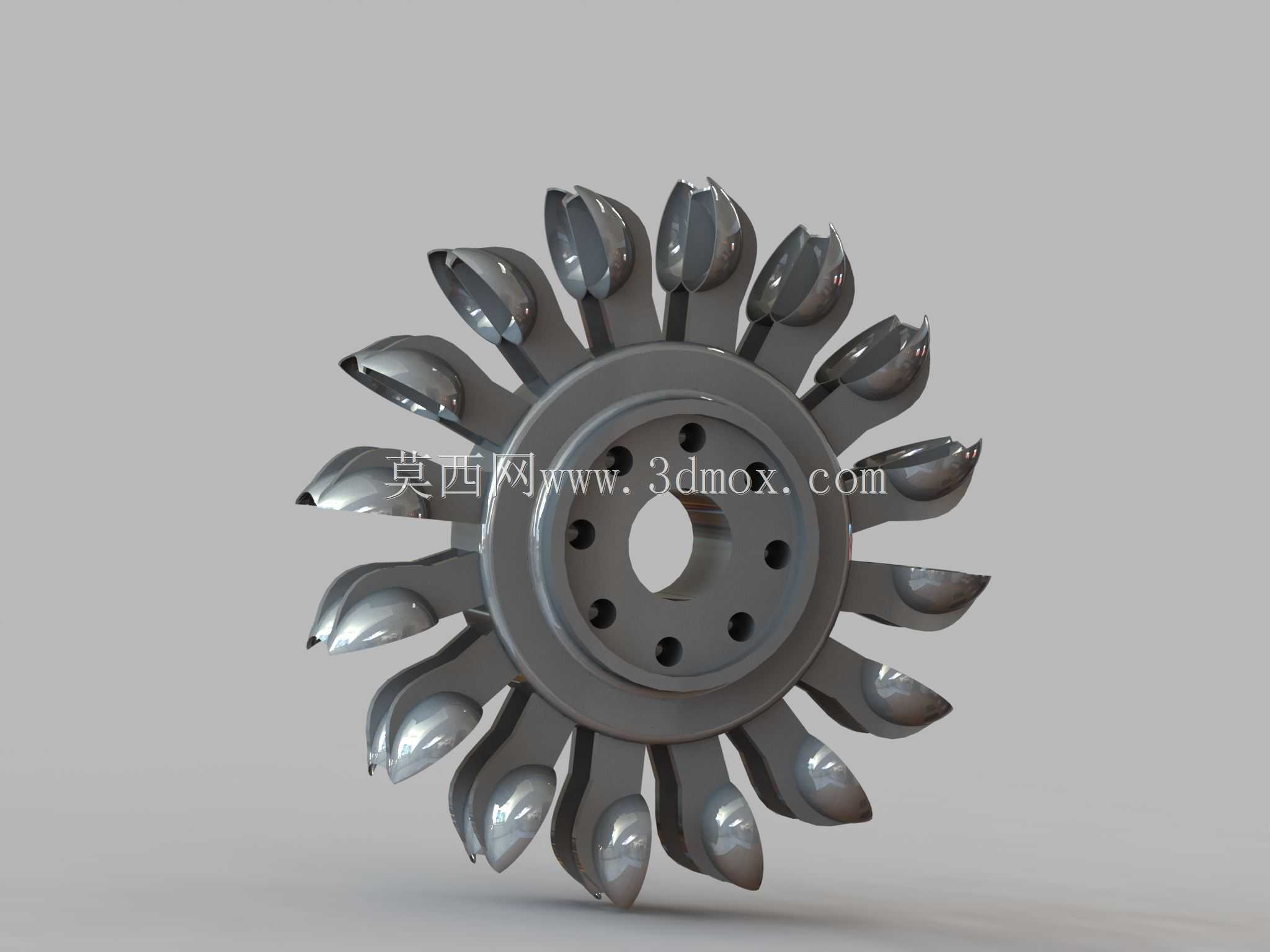

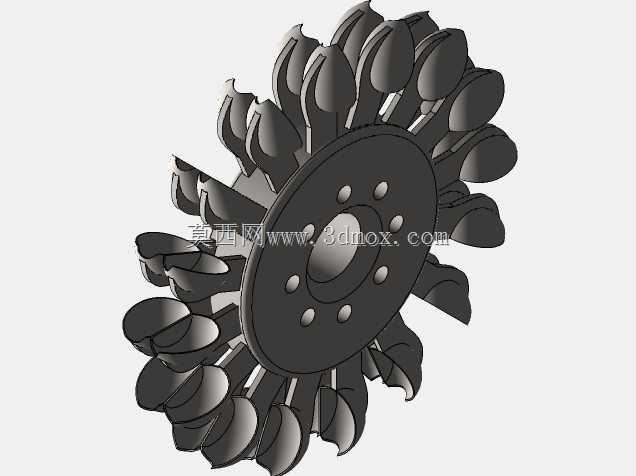

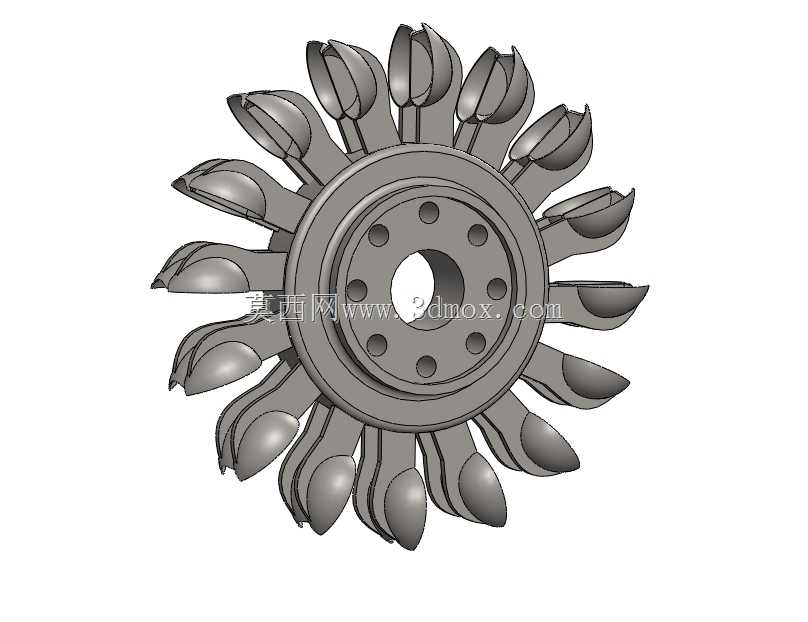

从功能特性来看，该转轮整体为辐盘式结构，外缘均匀分布的水斗采用对称双曲面型腔设计，能够让入射水流沿曲面平滑转向后从水斗两侧边缘流出，最大程度减少水流紊流和能量损耗，同时避免水流溅射对相邻水斗造成干扰。中心轮毂位置设置有定位通孔与环形分布的安装螺栓孔，能够与动力输出主轴实现精准同轴定位，通过螺栓组完成刚性连接，保证高速旋转过程中的动平衡稳定性，避免运行过程中出现偏磨、振动超标等问题。

设计过程中重点考量了水斗的受力分布与结构强度，每个水斗的曲面弧度、切入角度都经过流体力学仿真优化，既保证水流冲击时的作用力能够最大化转化为转轮的切向旋转力矩，又通过均匀的壁厚设计分散水流冲击带来的交变应力，降低长期运行过程中的疲劳损伤风险。辐盘与水斗采用一体化衔接结构，减少了分体装配带来的连接松动隐患，整体结构刚性更强，能够承受高速水流的持续冲击。

在安装边界方面，该转轮的轴向尺寸紧凑，径向尺寸根据适配的水流量与水头参数匹配设计，安装时仅需保证主轴与转轮的同轴度公差在设计范围内，同时预留出喷嘴到水斗进水侧的合理安装间距，即可保证射流精准作用在水斗的最佳受力位置，无需额外复杂的配套流道结构，整体安装维护难度较低，适配多数中小型冲击式水轮发电机组的安装空间要求，后期检修时仅需检查水斗表面的气蚀、磨损情况即可，运维成本远低于同功率等级的其他类型水轮机结构。
