3D打印配套挤出送料执行机构

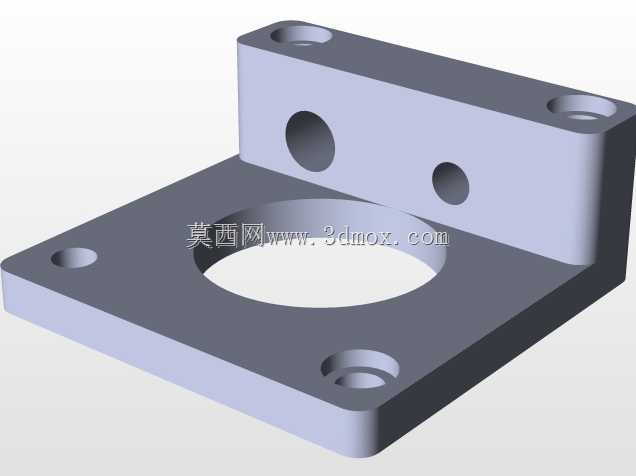

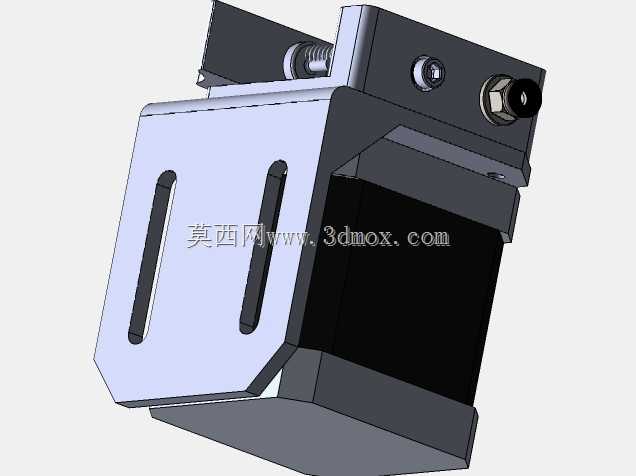

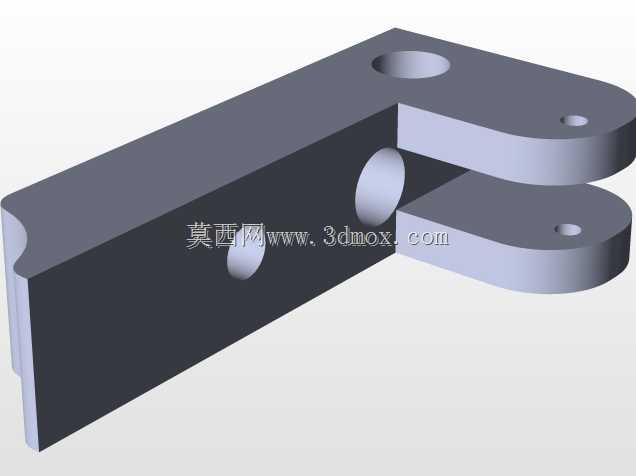

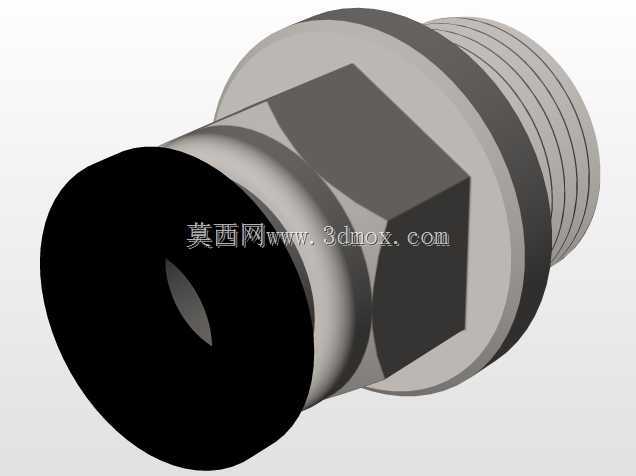

这款挤出送料机构是熔融沉积型3D打印设备的核心执行部件，主要应用于桌面级FDM3D打印场景，也可适配小型挤出实验平台、线材熔融测试装置等需要稳定输送热塑性线材的工况，承担将固态打印线材匀速推送至加热熔腔的核心功能，直接决定打印过程中线材供给的稳定性、出丝精度与成型件的表面质量。从功能特性来看，该机构采用紧凑的一体化安装支架设计，支架两侧开设长条形腰型安装孔，可适配不同安装基面的孔位偏差，支持横向、纵向多方位安装固定，安装边界灵活，可适配多数市面上的开源3D打印机型材框架，无需额外定制转接件即可完成装配。机构集成了步进电机安装位、线材导向通道、挤出齿轮装配腔与出料快接接口，步进电机直接驱动挤出齿轮咬合线材，通过齿轮的啮合力将直径1.75mm的标准打印线材匀速推送至前端加热块，送料过程中可通过调整电机步进参数精准控制送料量，支持回抽动作以减少打印过程中的拉丝溢料问题。设计思路上充分考虑了桌面级设备的空间限制，整体结构采用模块化设计，将驱动、导向、挤出功能集成在单一支架上，大幅压缩了整体占用空间，同时支架采用钣金折弯一体成型结构，兼顾结构强度与轻量化需求，安装后整体重心贴近设备运动轴，可降低运动轴负载，提升打印运动过程的稳定性。外形尺寸方面，机构整体轮廓方正，主体支架的长宽尺寸控制在极小范围内，安装腰孔的行程可支持±5mm的位置调整，出料端预留了标准的快接螺纹接口，可直接对接通用的加热喷嘴组件，线材入口处设置了导向倒角，可减少线材穿入时的卡顿问题，日常维护时仅需松开侧边的压紧螺丝即可调整挤出齿轮的压紧力，适配不同硬度的打印线材，无需整体拆解机构即可完成日常调试与耗材更换。
