三角框架式Delta并联3D打印设备结构

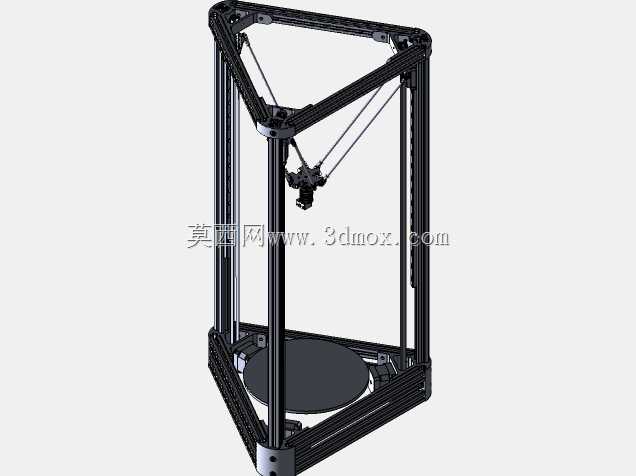

这套Delta并联结构的三维设计方案，核心围绕桌面级熔融沉积成型工艺的作业需求搭建，整体采用等边三角形截面的铝型材框架作为承载主体，框架上下端通过角件与连接板完成刚性固定，三根竖直布置的线性导轨沿框架立柱等角度分布，每根导轨上配套的滑台通过同步带传动实现竖直方向的精准往复运动，滑台与末端执行器之间采用碳纤维连杆搭配球铰的连接方式，通过三组平行四边形运动链约束末端打印头的运动姿态，保证打印头始终保持竖直向下的作业状态，避免运动过程中出现姿态偏斜影响成型精度。从实际应用场景来看，这类并联结构的打印设备相比传统笛卡尔坐标系机型，运动部件惯量更低，能够实现更快的空行程移动速度与打印加速度，适合小尺寸精密零件的快速成型作业，常见于创客空间、高校机械实验室、小型产品打样车间等场景，可完成PLA、ABS等常见热塑性耗材的熔融堆叠成型，制作结构验证样件、定制化小零件、创意文创产品等。设计过程中优先考虑了运动空间的利用率，框架内部的有效成型区域为圆柱状空间，在确定框架高度与导轨行程时，预留了足够的运动安全边界，避免滑台运行到上下极限位置时出现连杆与框架干涉的问题，末端执行器的安装位预留了标准的E3D系列打印头装配接口，同时配套了耗材进料通道与散热风扇的安装位，可直接适配通用的FDM打印挤出组件。框架底部预留了热床安装的调平机构固定位，三个调平点对应三角形框架的三个角点，方便用户完成打印平台的水平校准，框架顶部预留了控制板、电源模块的安装空间，走线槽沿铝型材的槽道布置，避免运动过程中线缆与运动部件发生剐蹭。整套结构的零件拆分充分考虑了装配工艺性，所有铝型材切割长度统一为标准规格，连接件均采用标准紧固件，不需要定制特殊的异形连接件，加工与采购成本可控，装配时只需要按照角度定位依次固定导轨、滑台、连杆组件即可完成主体搭建，后期维护时可单独更换某一组连杆或滑台组件，不需要拆解整个设备框架。在运动精度控制方面，球铰的配合间隙预留了合理的公差范围，既保证运动过程无卡滞，也不会因为间隙过大导致末端打印头出现定位偏差，同步带的张紧机构设计在滑台侧方，可随时调整皮带张紧度，补偿长期运行带来的皮带松弛问题，保证传动精度的稳定性。
