共轴双旋翼航模直升机结构设计

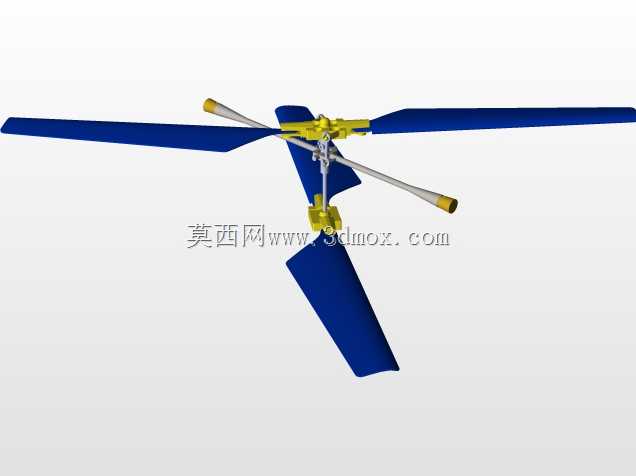

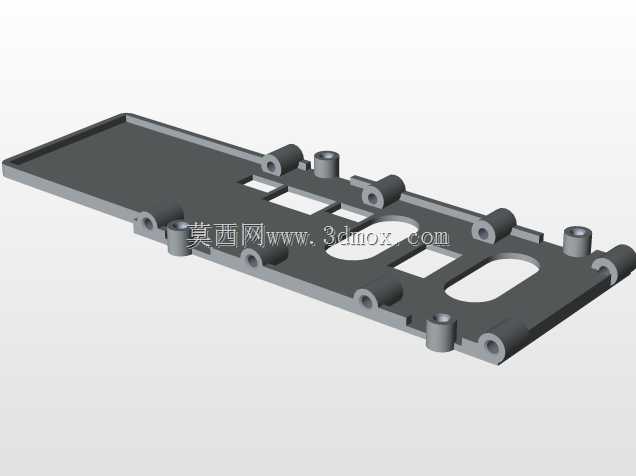

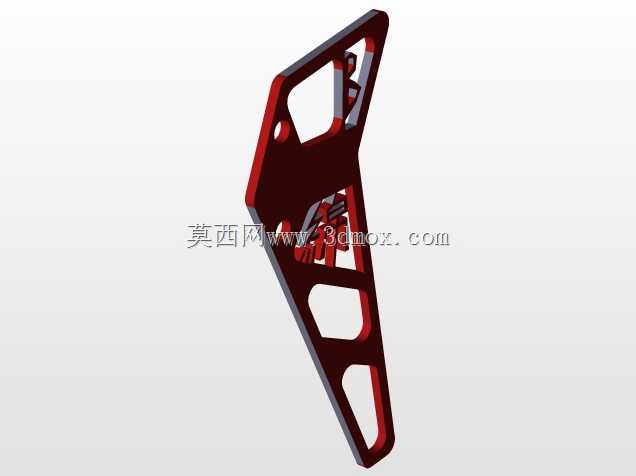

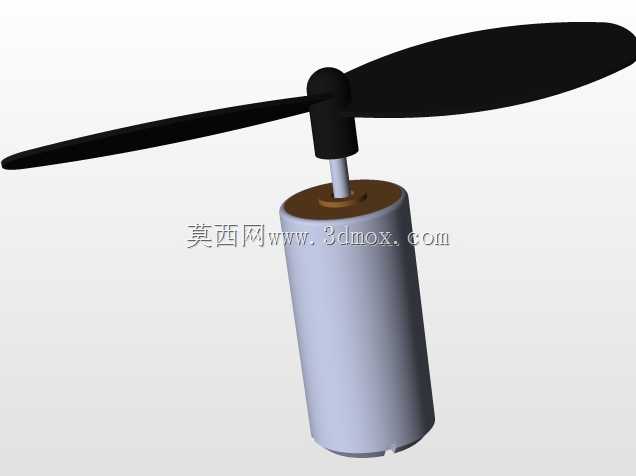

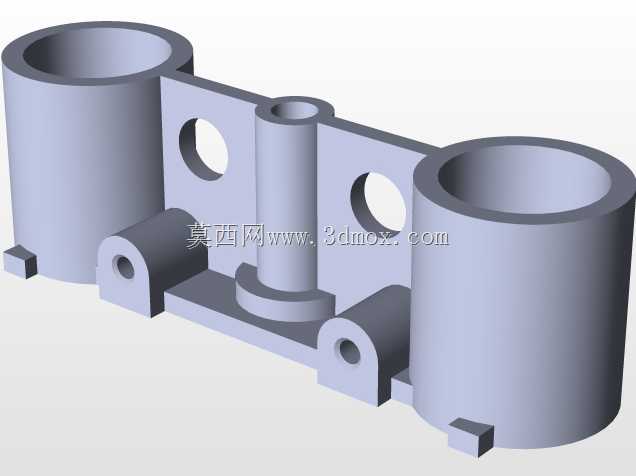

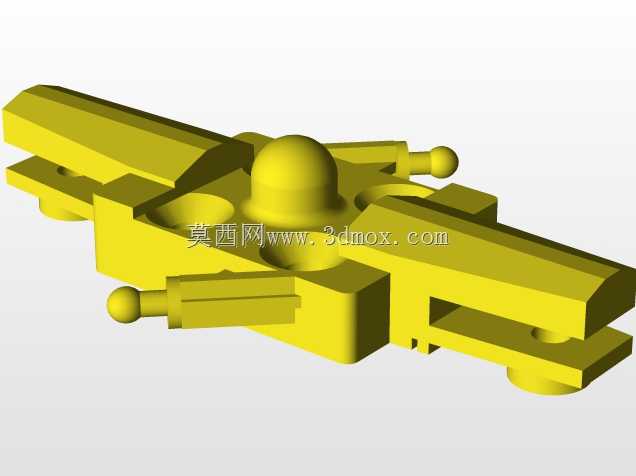

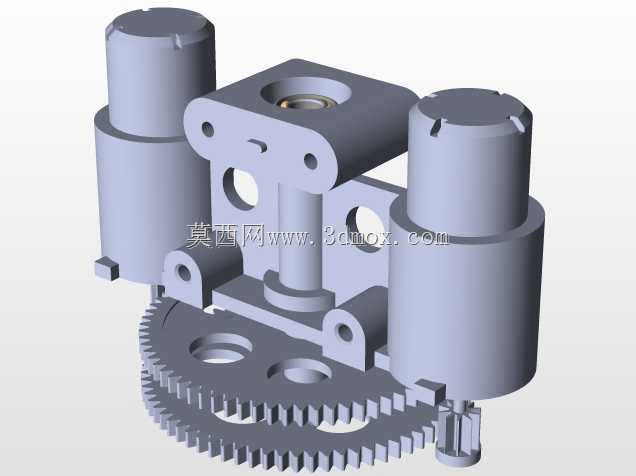

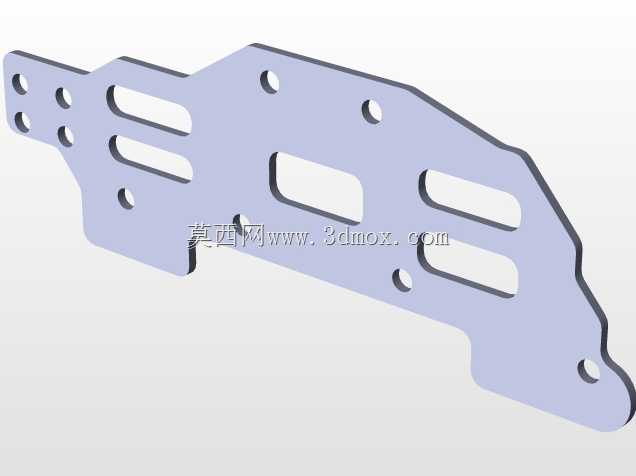

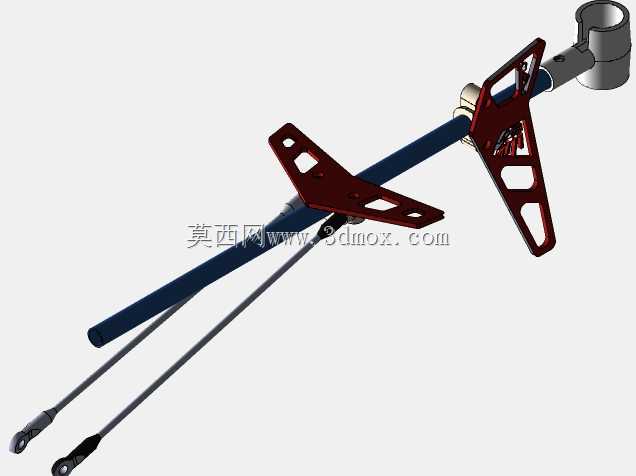

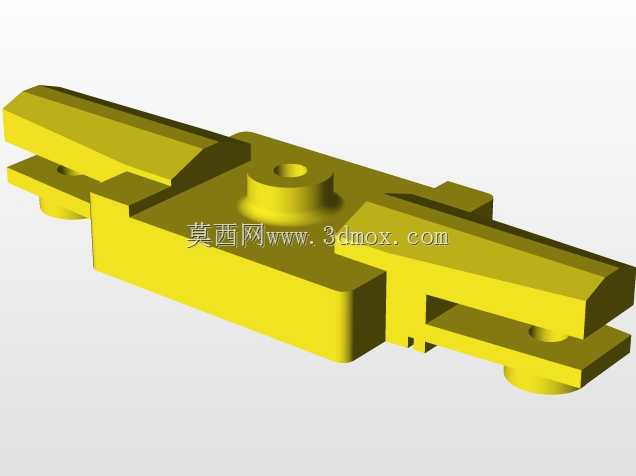

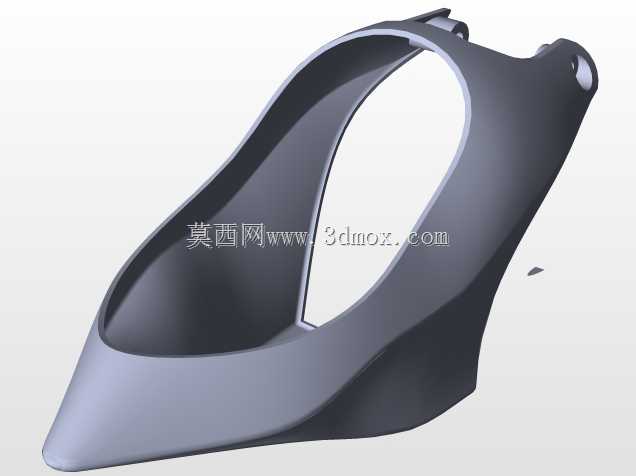

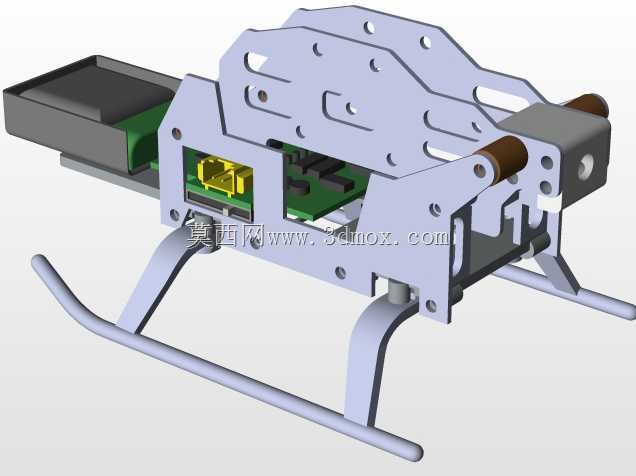

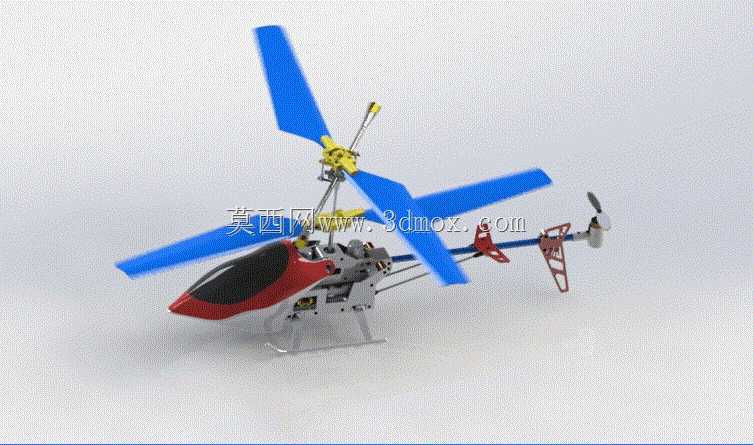

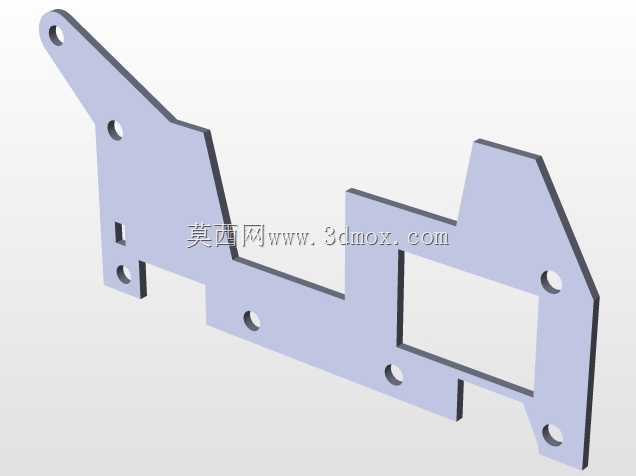

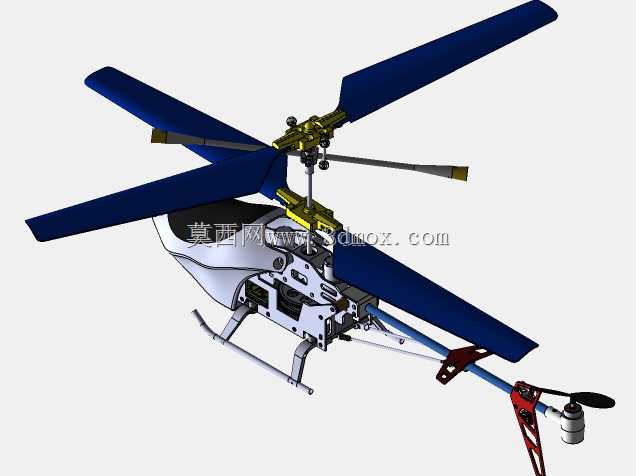

这款共轴双旋翼布局的小型直升机，主要面向航空模型运动、低空航拍载体测试、高校航空类专业教学演示场景设计，也可作为微型无人飞行平台的技术验证载体，适配短距离低空侦察、狭小空间环境探测等轻量化作业需求。整机采用上下两组旋翼反向旋转的结构设计，抵消单旋翼转动带来的反扭矩，无需额外布置尾桨结构来平衡机身姿态，既缩短了整机的纵向长度，也降低了尾桨传动结构带来的动力损耗，提升了动力系统的能量利用效率，同时缩小了飞行所需的空间边界，更适合在室内或狭小室外场地完成起降与飞行动作。机身主体采用轻量化框架式结构设计，将动力模块、传动组件、飞控安装位、电池舱等功能区域集成在紧凑的机身中段，外部采用流线型整流壳体覆盖，既降低飞行过程中的空气阻力，也能对内部精密构件形成防护，避免低空飞行时杂物碰撞损伤核心部件。起落架采用滑橇式结构设计，两点支撑的构型具备足够的结构强度，能够吸收降落时的冲击载荷，同时简化了收放结构的复杂度，降低整机维护难度，起落架的安装位置预留了足够的地面间隙，可适配挂载小型摄像模块、传感组件的安装需求，不会在起降过程中与地面发生剐蹭。尾部延伸杆末端布置小型尾翼结构，主要用于飞行过程中的航向稳定辅助，配合双旋翼的差动控制实现更精准的航向调整，相比传统带尾桨的直升机，该结构的传动链路更短，动力传递过程中的损耗更低，维护时仅需检查上下旋翼的桨夹、舵机联动结构即可，日常保养的复杂度大幅降低。旋翼桨叶采用对称翼型设计，在保证升力系数的同时兼顾了正反旋翼的气动效率，桨叶与桨夹的连接位预留了角度调节余量，可根据实际飞行的载荷需求调整桨距，适配不同起飞重量下的动力输出需求，整机的安装边界充分考虑了模块化拆装需求，旋翼、机身壳体、起落架、尾杆均可快速拆分，便于零部件更换与运输收纳，整体结构在保证飞行强度的前提下尽可能压缩了整机重量，能够在有限的动力输出下实现更长的续航时间与更灵活的机动性能，既可以作为航模爱好者的拼装飞行载体，也能为小型共轴无人机的结构设计提供直观的参考依据。
