飞翼布局管道风扇高速弹托无人机设计

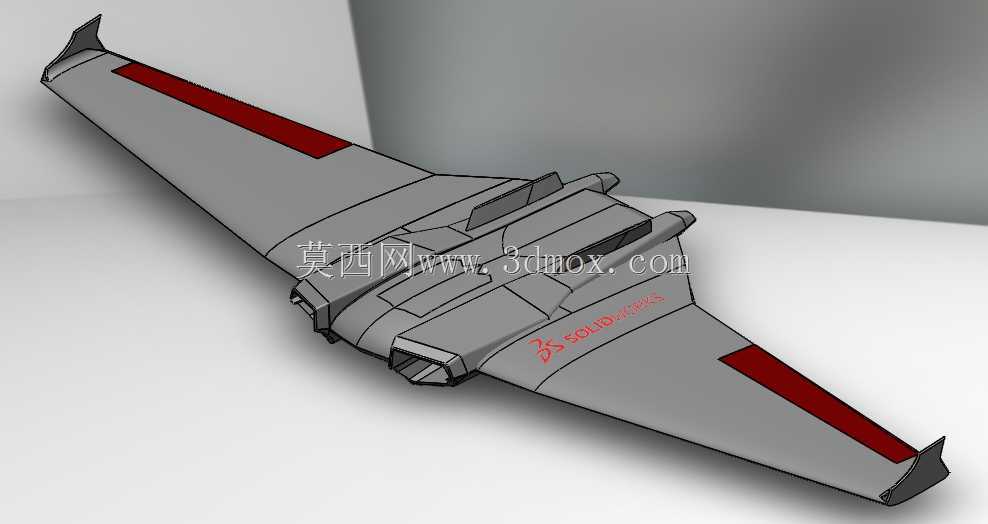

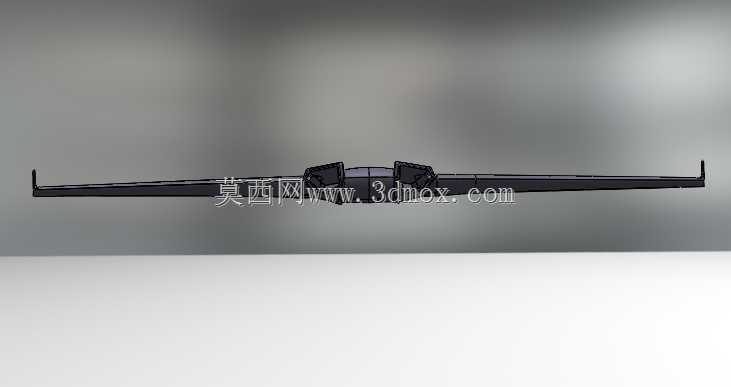

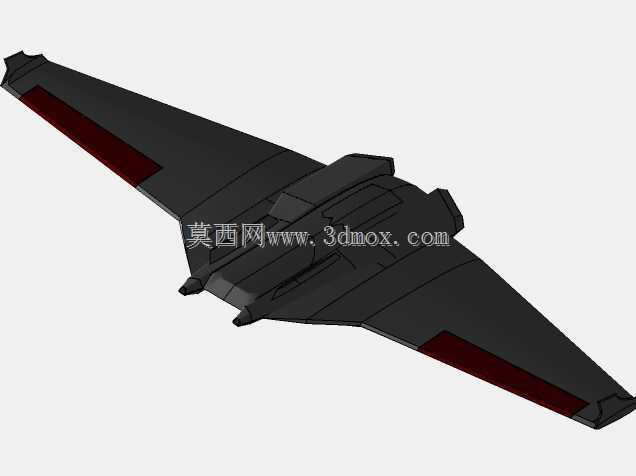

这款飞翼构型的弹托无人机，面向低空高速侦察、靶机模拟以及小型载荷投送场景设计，采用无尾飞翼的一体化升力体布局，能够在有限动力条件下实现更高的巡航马赫数，同时大幅降低整机雷达反射截面积，兼顾高速性能与低可探测性需求。整机动力系统采用内置管道风扇喷射方案，将动力单元完全整合在机身中部的翼身融合段内，既避免了外露螺旋桨带来的气动阻力与结构磕碰风险，也能通过管道的整流效应提升风扇工作效率，在高速飞行状态下维持稳定的推力输出，管道进气口设置在机身前段下侧，配合翼身过渡段的预压缩曲面，能够在大迎角飞行状态下保证进气效率，避免动力喘振。设计过程中优先考虑了结构的一体化成型可行性，整机外曲面连续顺滑，无突兀的结构凸起，翼面与机身的过渡段采用大曲率渐变设计，既减少了翼身干扰阻力，也让整机的结构应力分布更均匀，在高速机动过程中避免局部应力集中导致的结构形变。整机尺寸以英寸为单位进行参数标定，翼展与机身长度的比例控制在2.3:1，翼尖设置有小型上反小翼，能够在飞翼布局先天航向稳定性偏弱的情况下，通过翼尖涡流的诱导作用提升航向自稳能力，降低飞控系统的调校难度，整机的安装边界完全控制在翼面投影范围内，无外露的突出结构，既方便存储运输，也能在挂载到其他载机平台时减少额外的气动干扰。机身中部设置有模块化的载荷舱段，可以根据任务需求更换侦察摄像模块、模拟靶标模块或者小型任务载荷，载荷舱采用快拆式盖板设计，无需拆解主体结构即可完成载荷更换，整机的操控舵面整合在翼后缘的两段式升降副翼，通过左右舵面的差动偏转同时实现俯仰与滚转方向的控制，配合动力系统的推力微调即可完成航向的控制，简化了操控机构的复杂度，也减少了活动舵面带来的结构重量与气动间隙。整机的重心设计严格控制在翼面气动中心靠前的位置，保证无尾布局下的纵向静稳定性，即使在动力失效的滑翔状态下也能维持平稳的飞行姿态，避免进入尾旋状态，机身表面的红色标识条设置在左右翼面的醒目位置，能够在飞行过程中方便操作人员快速识别飞行器的姿态与航向，提升低空遥控操作的安全性。
