壁挂式应急消防器材收纳箱三维设计

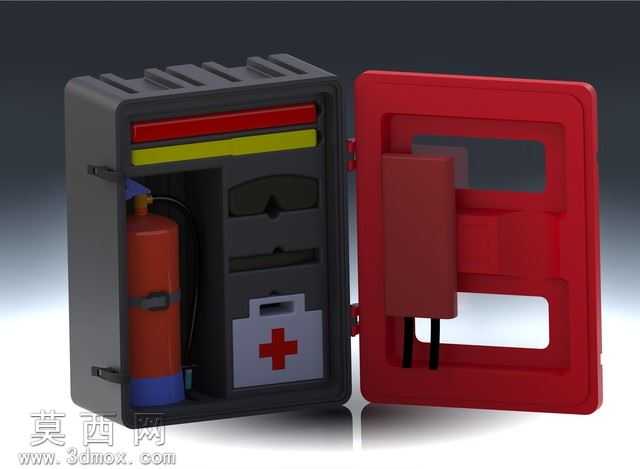

本作品为壁挂式应急消防器材收纳箱的三维建模设计，采用SolidWorks完成全参数化建模，整体结构围绕壁挂安装、快速取用、多品类应急器材整合的核心需求展开设计。建模过程中首先完成箱体主体的轮廓搭建，区分外箱壳体与箱门两大核心部件，外箱采用硬质工程塑料的材质设定，建模时对壳体边缘做圆角过渡处理，避免尖锐棱角带来的磕碰风险，箱体背部预留壁挂安装的固定孔位结构，孔位周边做加厚加强筋设计，保障满装器材后的承重稳定性。箱门采用醒目的红色阻燃塑料材质，与箱体的深灰色形成强烈视觉区分，箱门设置上下两处镂空观察窗，无需开门即可快速识别内部器材状态，门体与箱体采用侧边隐藏式合页连接，建模时还原合页的转动限位结构，保障箱门开合角度可达180度，避免开门后遮挡取用通道。内部空间做模块化分区设计，左侧独立仓位适配手提式干粉灭火器的存放尺寸，仓位内部设置弹性绑带结构，用于固定灭火器瓶身，防止搬运或晃动过程中瓶身倾倒磕碰；灭火器仓位上方设置长条状储物格，可放置荧光警示条、应急破拆工具等小型器材；右侧区域分层设置，上层预留防护眼镜存放位，中层设置小型工具槽可放置逃生锤、应急手电，下层嵌入标准化急救包仓位，适配带红十字标识的急救盒存放，实现消防与急救器材的整合收纳。渲染阶段采用Keyshot完成材质与场景表现，工程塑料材质调整合适的粗糙度与哑光质感，还原工业塑料的真实触感，金属合页、绑带扣具部分赋予金属磨砂材质，玻璃观察窗部分添加轻微反光与折射效果，场景采用柔和的影棚布光，清晰展现箱体的内部结构分区与外部造型细节，整体设计兼顾实用性与识别性，符合公共场所应急器材存放的规范要求，结构设计合理，各部件无干涉，可直接用于结构验证与生产参考。
