桌面式斯特林动力装置结构设计

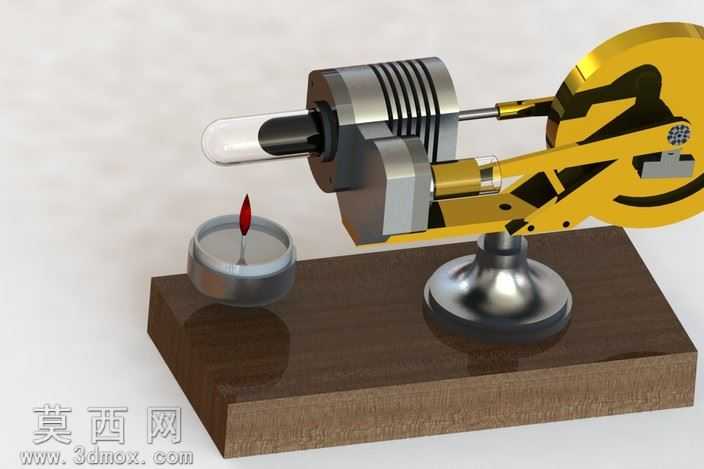

本作品为桌面演示型斯特林动力装置的三维设计成果，建模阶段依托三维参数化设计软件完成全零件的独立构建与整体装配，首先对装置的核心功能模块进行拆分，分别完成加热组件、置换气缸、动力气缸、曲柄飞轮传动机构、支撑底座五大模块的零件建模：加热端采用透明玻璃材质的加热管结构建模，还原外置热源加热的结构特征，气缸部分做了散热鳍片的细节结构刻画，保证外观与实际功能结构的一致性；传动部分对曲柄连杆、飞轮轮体的偏心结构做了精准的参数化约束，确保装配后各运动部件无干涉，可实现完整的运动仿真模拟。材质渲染阶段针对不同零件的物理属性做了对应材质赋予：金属结构件分别赋予抛光金属、磨砂金属、黄铜金属材质，区分不同加工工艺的零件质感，木质底座赋予深胡桃木纹理材质，还原实木底座的细腻木纹与哑光质感，加热端的玻璃管赋予高透玻璃材质并调整折射参数，模拟真实玻璃的透光效果，外置热源的火焰部分做了半透明自发光材质设置，还原热源加热的视觉效果，整体渲染采用柔和的影棚布光，突出金属零件的反光质感与木质底座的温润质感，让模型呈现出接近实物的展示效果。结构设计上遵循斯特林循环的工作原理，合理设置气缸容积比、曲柄偏心距、飞轮配重等关键参数，保证动力传递路径顺畅：加热端的空气受热膨胀后推动动力活塞，通过连杆结构带动飞轮转动，飞轮的惯性带动置换活塞完成冷腔热腔的空气置换，实现持续的循环运转，支撑结构采用立柱式金属支架搭配厚重木质底座，既保证装置运转时的稳定性，也兼顾了桌面展示的美观性，各连接部位的紧固件、定位销都做了等比例还原，保证模型的结构完整性。设计思路上以功能还原为核心，同时兼顾桌面演示模型的观赏性，在不影响核心工作结构的前提下对外观做了优化处理，将飞轮设计为带造型缺口的轮式结构，提升外观的精致度，气缸散热鳍片做了等距规整排列，兼顾散热功能的结构表达与外观的整洁性，整体模型装配关系清晰，零件参数可编辑，既可以作为斯特林发动机原理的演示教具使用，也可作为小型动力装置结构设计的参考案例，通过三维建模与渲染完整呈现了外燃式动力装置的结构特点与工作逻辑。
