大尺寸铝型材框架CoreXY结构3D打印机

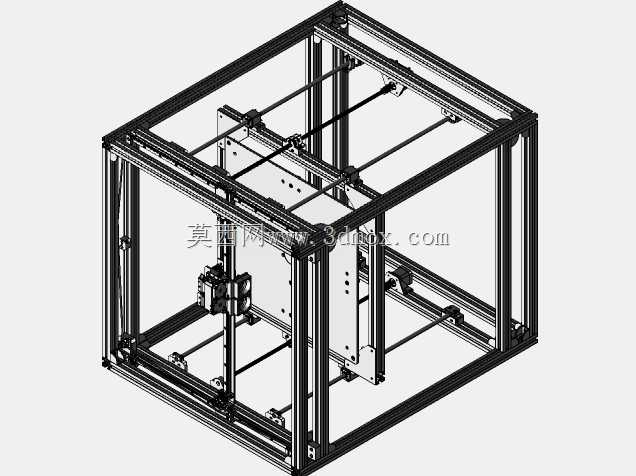

这款设备面向个人创客、小型工作室以及院校创新实验室的FDM增材制造场景打造，核心定位是满足大尺寸单件模型、小批量定制工装夹具的打印需求，解决常规桌面级3D打印机成型幅面不足、框架刚性偏弱导致高速打印振纹明显的痛点。设备整体采用工业铝型材搭建全封闭立方体框架结构，这种结构的优势在于型材本身的槽道可以灵活适配各类安装件，后期拓展改装空间充足，同时立方体对称结构能让整机受力均匀分布，X、Y轴运动过程中不会因为单侧受力出现框架形变，有效提升高速运动下的打印稳定性。

设备的成型腔尺寸达到440mm×440mm×440mm，相比常规桌面级220mm幅面的机型，成型空间提升了数倍，既可以一次性打印大尺寸的创意雕塑、产品外观手板，也可以在平台上排布多个小零件实现连续批量打印，减少人工换料、调平的重复操作。运动结构采用成熟的CoreXY传动方案，该方案将X、Y轴的驱动电机固定在机架上而非运动滑台上，大幅降低运动部件的负载重量，能够实现更快的空走速度与打印加速度，同时传动皮带的对称布局可以抵消运动过程中的侧向拉力，减少传动误差，提升打印件的尺寸精度。

设计过程中参考了成熟开源机型的结构逻辑，同时针对原有方案的不足做了针对性升级：优化了铝型材的拼接方式，在关键受力节点增加了角码加固，进一步提升框架抗扭刚性；调整了运动导轨的安装基准，保证X、Y轴的平行度公差控制在合理范围内，避免长时间运行出现导轨偏移卡顿；预留了后期加装封闭舱门、恒温加热系统、自动供料模块的安装位，用户可以根据自身打印耗材的需求，比如ABS、PC等易翘曲的工程材料，自行拓展对应的功能模块，不需要对原有框架做大规模改动。

设备的安装边界适配常规桌面放置需求，整体外轮廓尺寸略大于成型腔尺寸，不需要占用过大的工作室空间，底部预留了减震脚垫的安装位置，可以抵消高速打印产生的轻微震动，避免震动传递到桌面影响打印精度。走线全部隐藏在铝型材槽道内部，既避免运动过程中线路剐蹭干涉，也让整机外观更加整洁规整，电控模块的安装位置预留了充足的散热空间，保证长时间连续运行时电控元件不会因为过热出现稳定性问题。
