剖分式滑动轴承支撑基座结构设计

　　在各类工业传动系统的布局中，转轴支撑部件是保障动力传递稳定性的核心基础元件，这类剖分式支撑基座常被应用在矿山输送线、冶金轧机辅传、中型水泵机组、风机传动端等需要定期维护轴承的工况场景中，区别于整体式轴承座，剖分结构的设计核心是解决长轴装配、轴承磨损后快速更换的痛点，无需将轴端的联轴器、带轮等传动件全部拆卸即可完成轴承检修，大幅缩短设备停机维护的时间成本。

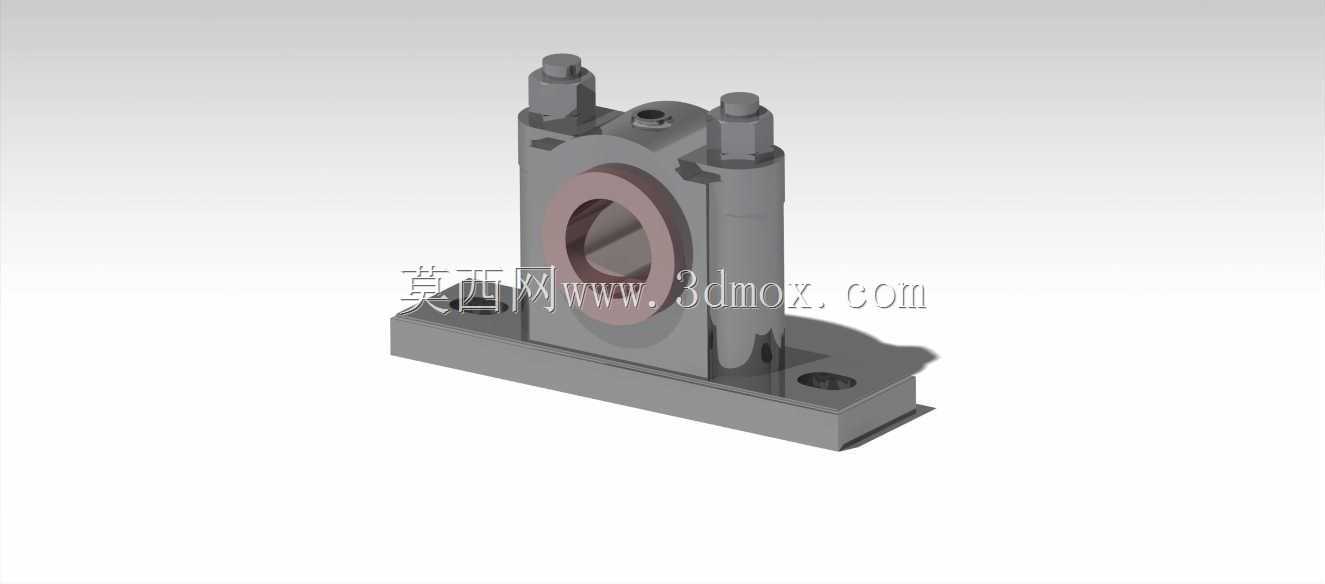

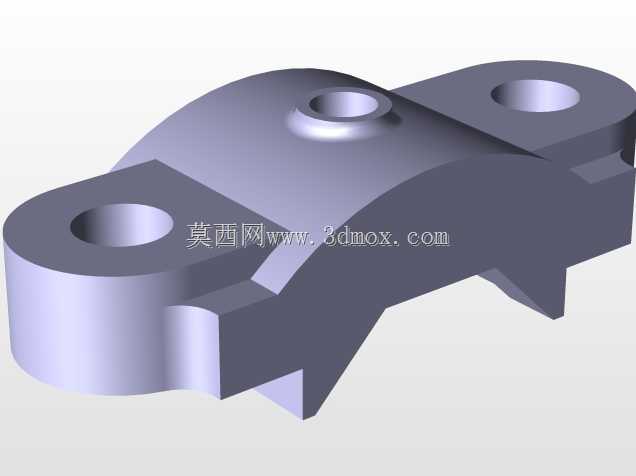

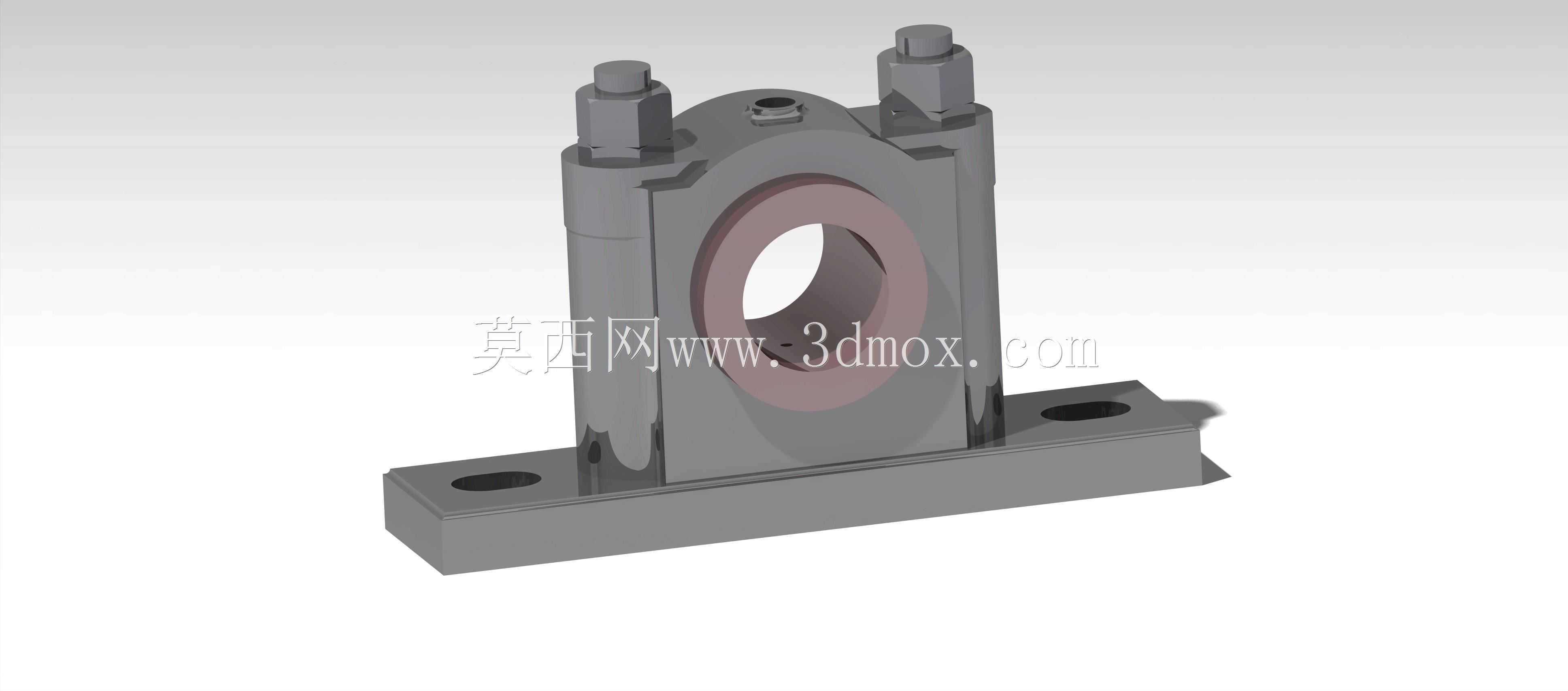

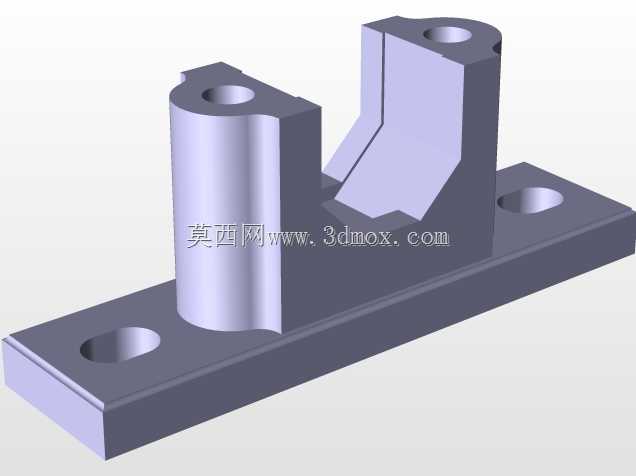

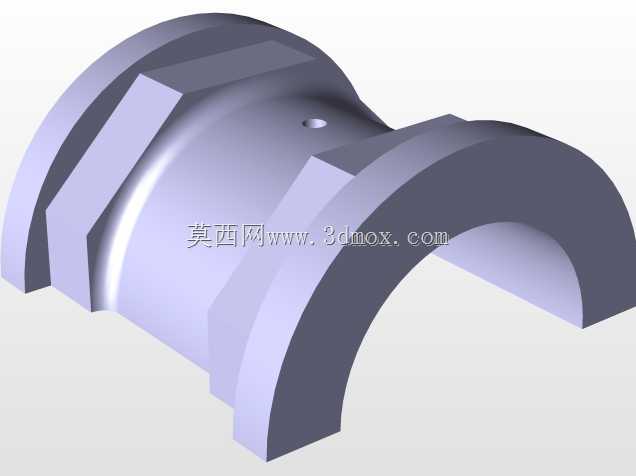

　　从实际功能特性来看，该基座分为底座、上盖两个主体部分，两侧通过高强度螺栓副实现上下部分的锁紧，底座预留的两个长圆形安装孔可适配一定范围内的安装位置偏差，降低安装过程中对基础预埋螺栓的定位精度要求，中间的轴瓦安装腔可适配对应内径的滑动轴瓦或者滚动轴承外圈，上盖顶部预留的注油孔可直接对接润滑管路，在设备运行过程中无需拆解即可完成轴承部位的润滑脂加注，保障转动副的润滑状态稳定。

　　设计这类支撑基座时，首先需要根据承载的转轴径向载荷、轴向窜动余量确定基座的整体承载等级，外壳材质优先选用灰铸铁HT200或者铸钢ZG230-450，铸铁材质的减震性能更优，适合中低转速、载荷平稳的工况，铸钢材质则抗冲击性能更强，适配重载、有冲击载荷的传动场景。上下剖分面的加工精度需要严格控制，平面度公差不低于IT7级，合装后轴瓦安装腔的圆度公差需控制在0.02mm以内，避免合装后轴瓦出现错位导致转轴运转过程中出现偏磨、发热的问题。两侧的锁紧螺栓需要根据最大径向载荷计算预紧力，避免设备运行过程中螺栓松动导致上下盖分离，引发转轴脱落的设备事故。

　　从安装边界尺寸来看，这类中型支撑基座的底座长度通常在200mm-300mm区间，底座宽度在80mm-120mm区间，整体安装高度根据适配轴径的不同在150mm-250mm区间，两侧安装孔的中心距通常为底座长度的70%左右，安装孔直径适配M12-M18规格的地脚螺栓，轴瓦安装腔的内径可适配30mm-80mm直径的转轴，上盖两侧的螺栓柱高度需要满足螺栓拆装时的扳手操作空间，预留至少20mm的扳手活动余量，避免装配时工具与基座本体发生干涉。

　　在实际选型应用过程中，需要注意基座的承载方向，这类基座的主要承载方向为垂直向下的径向载荷，若存在较大的水平径向载荷或者轴向载荷，需要额外增设止推结构或者更换带轴向定位的轴承座型号，安装时需要先将底座固定在设备基础或者安装机架上，校验底座安装面的水平度，误差不超过0.1/1000，再将下半轴瓦放置在底座型腔中，吊入转轴后放置上半轴瓦，扣合上盖后按照对角顺序分次拧紧两侧的锁紧螺栓，避免单次拧紧单侧螺栓导致上下盖出现偏斜，锁紧完成后需要手动盘动转轴，确认转动灵活无卡滞后方可进行后续的传动件装配。

　　这类支撑基座的结构设计经过了长期的工业场景验证，在兼顾结构强度的同时最大化降低了维护难度，相比整体式轴承座，虽然加工工序更多、制造成本略高，但在需要定期维护的长轴传动场景中，全生命周期的综合使用成本更低，也是目前中大型传动设备中应用最为广泛的转轴支撑结构形式，建模过程中需要重点关注剖分面的配合公差、安装孔的位置度、型腔的同轴度等关键尺寸，确保模型导出的工程图可直接用于生产加工环节的尺寸校验。
