钢筋混凝土轴流式喷水装置结构设计

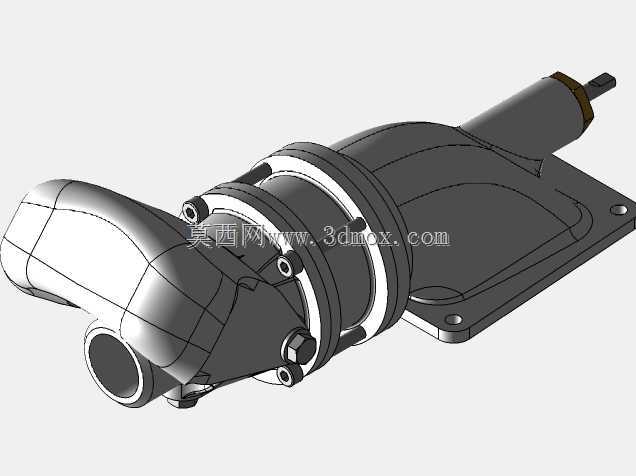

这款轴流式喷水装置主要面向水利输水、农田排灌、市政给排水以及工业循环水输送等场景设计，尤其适配钢筋混凝土构筑的输水渠道、泵站涵道等安装环境，可在大流量、低扬程的输水工况下稳定运行，承担水体增压输送、渠水调度、应急排水等核心作业任务，相比传统离心式输水设备，更适合大流量连续输水的作业需求，能够有效降低长距离输水的能耗损失。装置整体采用卧式轴流结构布局，进水端采用弯管式流道设计，可平顺对接混凝土涵道的来水方向，减少水流进入叶轮腔前的紊流与水头损失，进水口采用大口径圆弧过渡结构，能够适配不同水位的取水需求，避免低水位运行时出现进气、气蚀等问题，提升运行稳定性。叶轮腔段采用分段式法兰连接结构，筒状腔体内部预留了轴流叶轮的安装空间，法兰连接处采用多组螺栓周向均布的锁紧结构，既保证腔体的密封性能，也方便后期拆解维护叶轮、密封件等易损部件，腔体外部设置的多道加强筋结构，可承受输水过程中内部水压带来的径向张力，避免长期运行出现腔体变形问题。出水端延伸出的传动轴段采用密封轴套结构，可对接外部驱动电机的动力输出，轴套与腔体之间设置了多重机械密封结构，能够有效阻挡高压水体从轴隙渗漏，同时避免外部泥沙等杂质进入轴承部位磨损传动部件。装置底部设置一体化成型的安装法兰底座，底座上预留了四个对称分布的安装定位孔，可直接通过地脚螺栓固定在混凝土泵站的预埋基础上，安装基准面与腔体轴线保持严格的平行度公差，能够保证传动轴与驱动电机的同轴度要求，减少运行过程中的振动与传动损耗。设计过程中重点优化了流道的水力线型，从进水弯管到叶轮腔再到出水段的过渡区域全部采用顺滑曲面设计，尽可能减少水流在装置内部的阻力损失，提升整体输水效率，同时整体结构采用模块化设计思路，不同功能段可单独拆分更换，降低后期运维的成本与难度。
