离心泵闭式叶轮流体力学优化结构

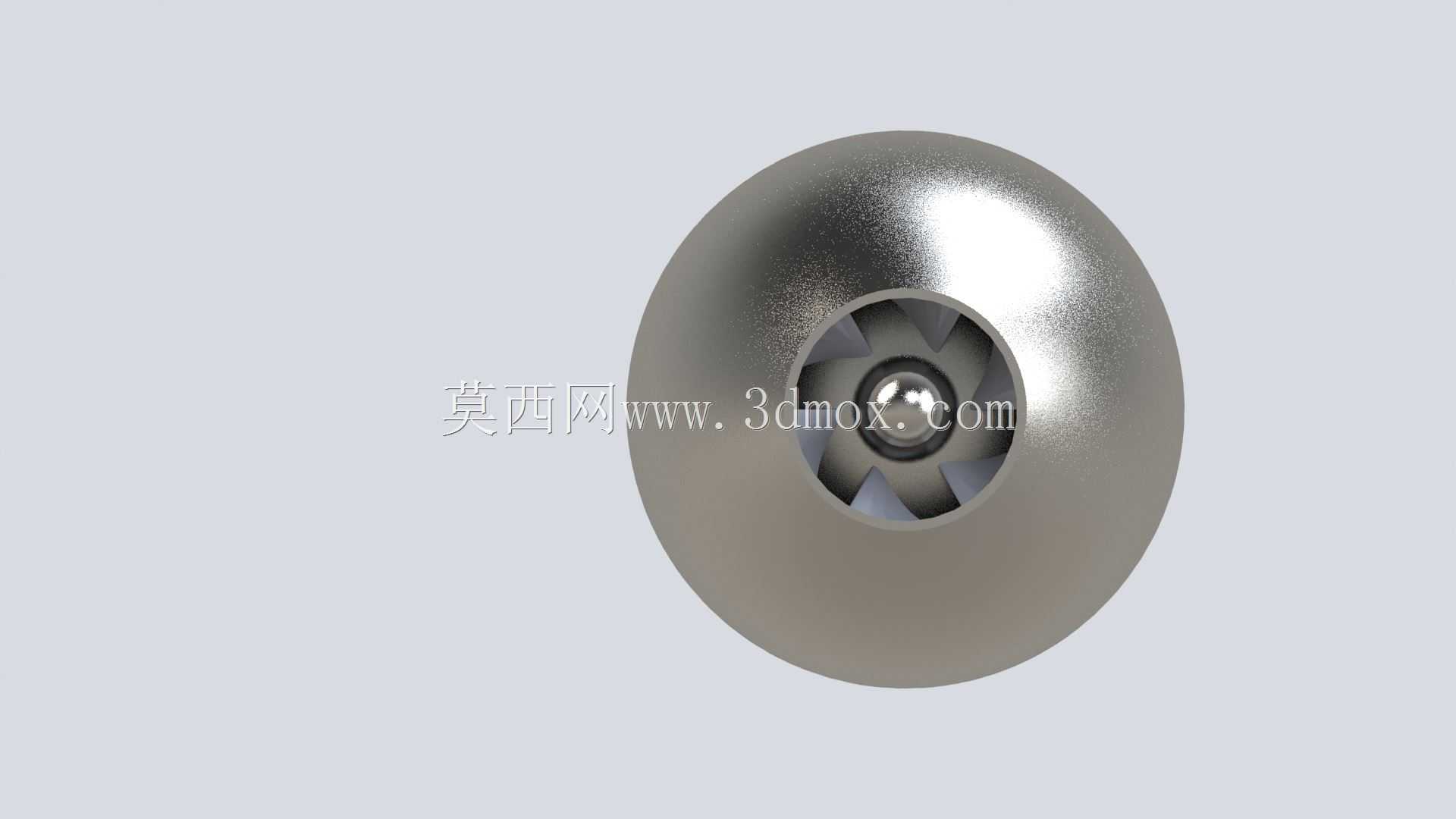

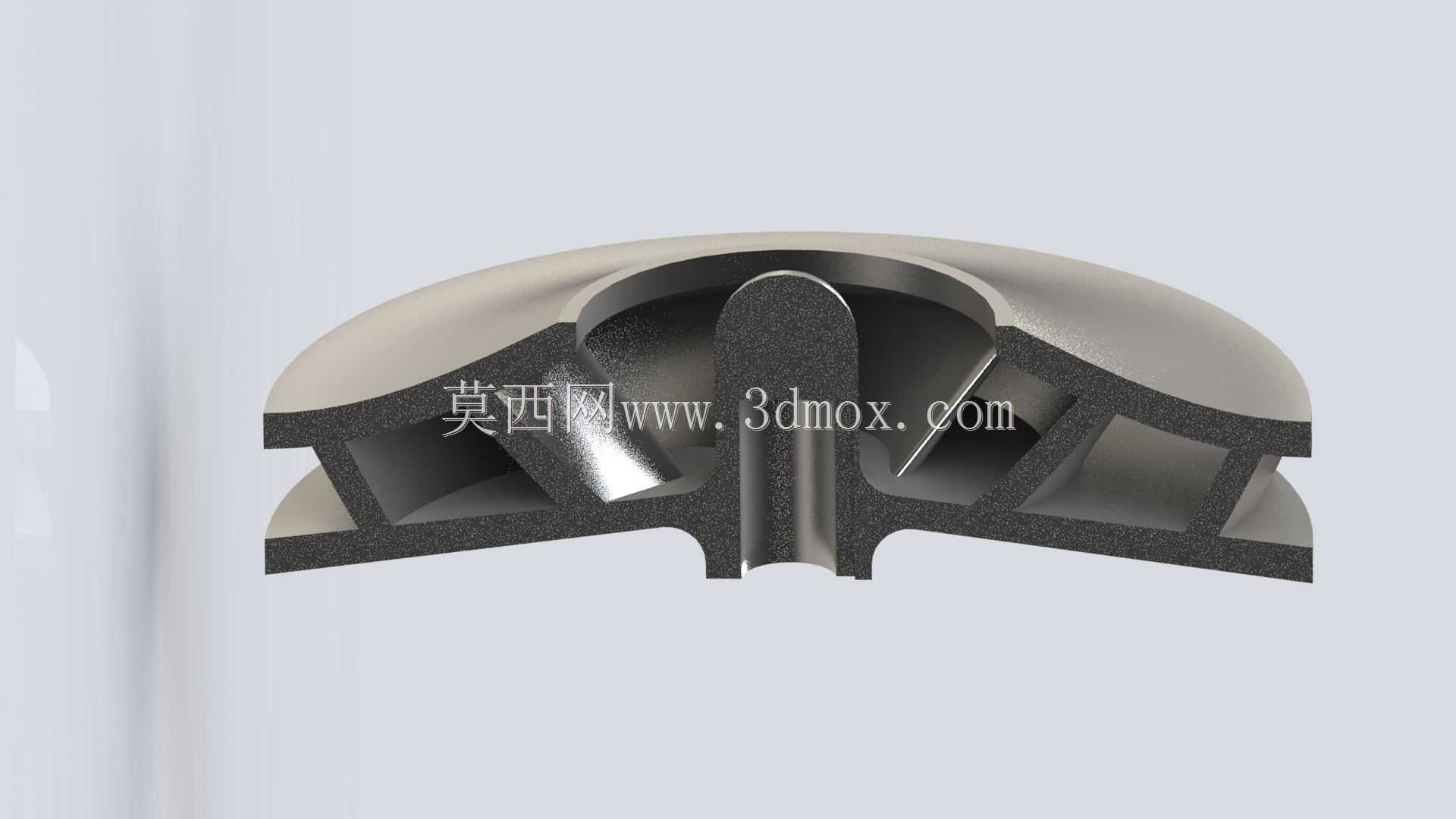

该闭式叶轮作为离心泵的核心过流做功部件，广泛应用于市政供水、工业循环水系统、暖通空调水循环、化工介质输送、农田排灌等各类流体输送场景，是离心泵实现机械能向流体压能、动能转换的核心载体，直接决定整泵的运行效率、扬程表现与运行稳定性。该叶轮采用双盖板封闭式结构设计，相较于开式、半开式叶轮，闭式结构的叶轮流道处于完全封闭状态，能够最大程度减少流体在叶片外缘与泵壳间隙处的回流泄漏损失，在输送清水、低粘度洁净流体的工况下，可实现更高的容积效率与水力效率，适配绝大多数常规离心泵的运行需求。设计过程中，叶片采用后弯式扭曲型线设计，结合给定的水力参数完成叶片型面的平滑过渡拟合，能够有效引导流体从叶轮进口轴向流入后，平滑转向沿径向流道向外缘流动，大幅降低流体在流道内部的撞击损失、漩涡脱流损失，避免流道内出现局部低压区引发的汽蚀问题，提升叶轮运行的抗汽蚀性能与运行平稳性。叶轮中心设置一体化轮毂结构，用于与泵轴实现可靠的周向定位与轴向固定，轮毂的内径尺寸与配合公差严格匹配常规离心泵轴的安装标准，能够直接适配同功率等级标准离心泵的安装接口，无需额外定制连接结构；叶轮前后盖板的外圆尺寸与泵体的密封环间隙配合，形成稳定的密封间隙，进一步减少高压流体向进口侧的回流泄漏。叶轮的轴向宽度、进口直径、出口宽度、叶片出口安放角等核心尺寸均经过水力优化匹配，在额定运行工况下，流体在流道内的流速分布均匀，压力梯度变化平缓，能够有效降低运行过程中的水力脉动与径向力，减少泵轴与轴承的交变载荷，延长整泵的连续运行寿命。该叶轮的结构设计兼顾了水力性能与结构强度，叶片与前后盖板采用一体化连接结构，整体刚性优异，能够承受高速旋转下的离心载荷与流体压力载荷，在额定转速运行下无明显结构变形，可长期稳定运行在设计工况区间，适配各类常规清水离心泵的配套使用需求。
