石油炼化用管壳式换热设备结构设计

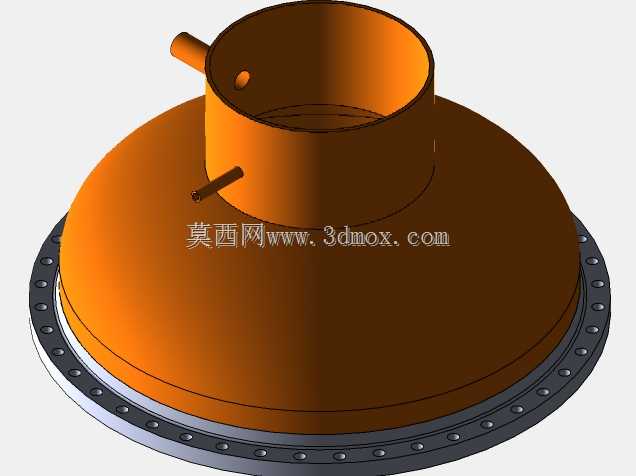

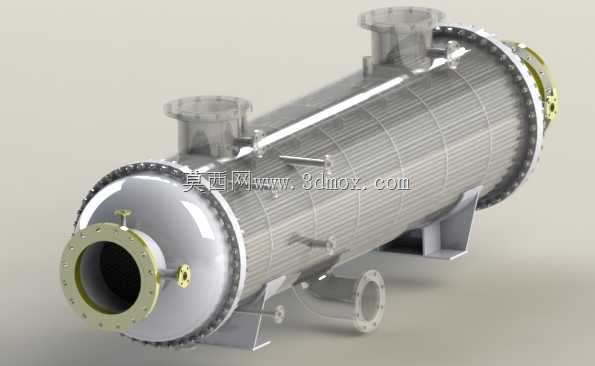

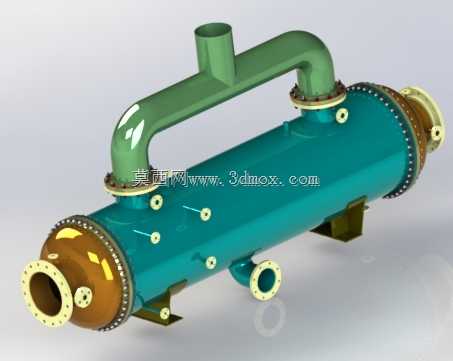

这款管壳式换热设备主要面向石油炼化、油气处理等工业场景设计，是石油生产流程中实现介质热量传递、工艺温度精准调控的核心承压设备，适配巴西石油公司这类高负荷、长周期运行的油气生产工况，可完成原油预热、馏分冷凝、工艺介质冷却等多种热交换作业，保障整套炼化装置的温度参数符合工艺要求，提升能源回收利用效率，降低生产过程中的能耗损耗。设备采用卧式单壳程多管程的经典结构布局，主体为圆柱形承压壳体，两端配置带法兰连接的可拆卸管箱，方便后期对内部管束进行检修、清洗与更换，壳体侧面设置多组不同规格的工艺接管，分别对应壳程介质进出口、管程介质进出口、排气排液接口以及温度压力检测接口，顶部配置跨接弯管用于特定工况下的介质导流或旁通调节，底部设置两组鞍式支座，可直接将设备固定在混凝土基础或钢结构平台上，安装时需预留足够的轴向热膨胀补偿空间，避免运行过程中热应力造成结构损坏。设计阶段充分考虑石油介质的腐蚀特性与高压运行要求，壳体与管束材质选用适配含硫油气工况的耐腐蚀合金钢材，管板与换热管采用强度胀接加密封焊的连接工艺，既保证连接强度又避免介质串漏，壳程内部设置折流板结构，可引导壳程介质形成湍流流动，大幅提升换热效率，同时对管束形成有效支撑，避免流体冲击造成管束振动损坏。设备整体外形按照工业现场安装边界设计，所有外接法兰均采用行业标准规格，可直接与现场工艺管线对接，鞍座的地脚螺栓孔位置、接管的方位与高度都经过优化，适配多数石油场站的安装空间要求，无需额外进行管线改造即可完成装配。运行过程中，高温介质与低温介质分别在管程与壳程流动，通过换热管壁面完成热量传递，设备可承受较高的工作压力与温度波动，密封结构经过多道冗余设计，可有效防止易燃易爆石油介质的泄漏，满足石油化工行业的安全运行规范，整体结构紧凑，换热效率高，维护便捷，适配长期连续运行的工业生产需求。
