立式BEM型波纹管换热设备结构设计

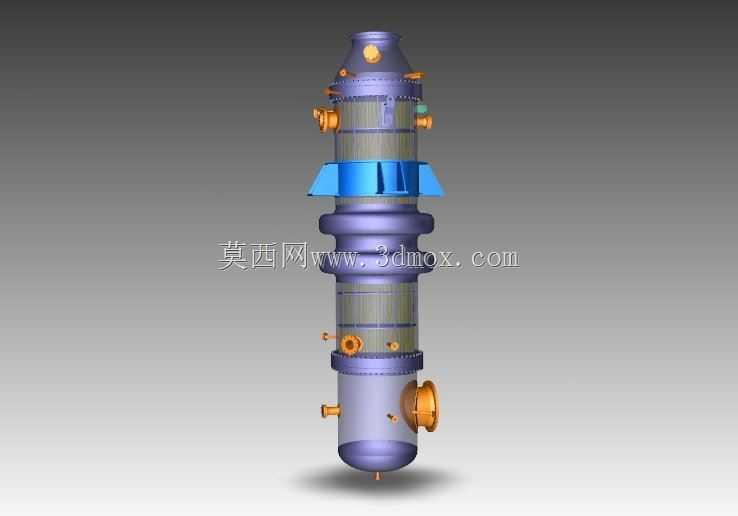

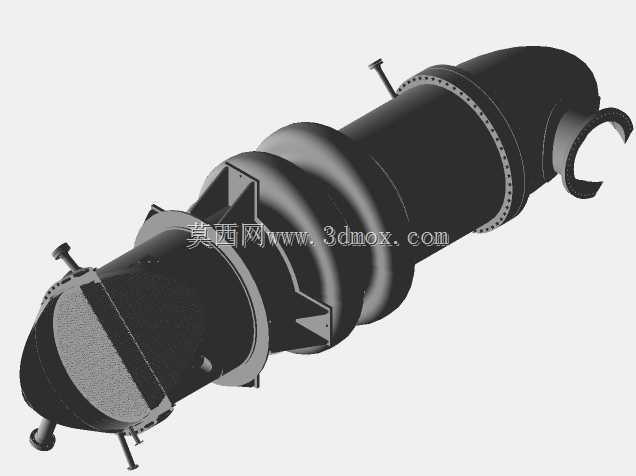

这款立式波纹管换热设备主要面向石油炼化、化工生产、集中供热、食品加工及工业制冷等场景的热量传递需求，可实现两种不同温度流体之间的高效热量交换，既可以作为工艺系统中的加热器、冷却器使用，也可在余热回收系统中承担废热采集转换的核心功能，适配有温差换热需求的连续化工业生产流程。设备采用BEM型立式结构布局，整体为直立圆柱式塔状构造，相较于传统卧式换热器，能够大幅缩减安装占地面积，尤其适合厂区空间紧凑、垂直方向有安装余量的作业场景，安装时仅需在底部设置承重基础、配套对应规格的管道对接法兰即可完成就位，无需额外搭建大面积卧式支撑平台。设备核心换热单元采用波纹管结构设计，区别于传统光滑换热管，波纹管的特殊凹凸曲面结构可以让管程流体在流动过程中持续形成紊流效果，大幅降低管壁边界层的热阻，同时波纹管自身的微量形变能力可以有效抵消冷热流体交替带来的热应力，减少长期运行过程中换热管与管板连接处的泄漏风险，也能在一定程度上缓解流体中杂质在管壁的结垢速率，延长设备连续运行的维护周期。设备筒体采用分段式设计，上下设置标准椭圆封头，中部设置波纹膨胀节结构来适配不同工况下的热胀冷缩变形量，筒体侧面根据流体流向分别设置管程、壳程的介质进出口法兰，接口位置充分考虑现场管道排布的操作空间，预留了足够的阀门安装与检修操作距离，顶部设置排气口、底部设置排净口，方便设备启停阶段的空气排空与停机后的残液排放，避免残留介质对内部结构造成腐蚀。设备外部设置的支撑鞍座结构可与厂区钢架或混凝土基础可靠固定，整体外形的径向尺寸充分考虑了运输与现场吊装的通行边界，可满足常规工业厂房门洞、货运车辆的运输尺寸要求，安装时无需对现场通道做额外改造。设计过程中针对不同流量的换热需求，对筒体直径、换热管排布数量、折流板间距做了匹配优化，既保证壳程流体的流动速度处于合理区间，避免流速过快造成的管束冲蚀，也防止流速过低导致的换热效率下降与杂质沉积，各连接法兰的压力等级匹配常规工业管路的通用标准，可直接与同等级的工业管道对接，减少现场安装的非标适配工作量。设备外部的接管位置统一做了补强处理，避免开孔造成的筒体局部应力集中，所有外露的连接部位均考虑了保温层安装的预留空间，方便后期做外保温处理来减少运行过程中的热量损耗。
