方形外框轴流散热微型风扇结构设计

这款微型轴流风扇主要面向小空间密闭电子设备的风冷散热场景，常见于桌面迷你主机、小型工控板卡、便携储能电源、桌面投影设备这类内部空间局促、热流密度偏高的电子产品内部，承担主动对流换热的核心作用，能够在低转速区间实现稳定的空气导流，将设备内部功率元件产生的积热快速导出至机壳外部，避免元件因长期高温出现性能衰减、寿命缩短的问题。

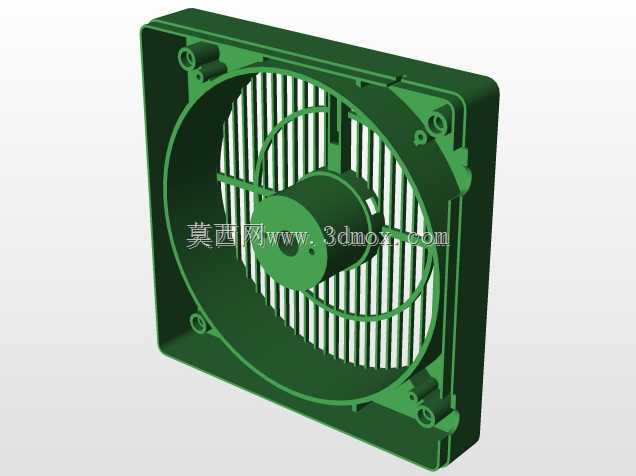

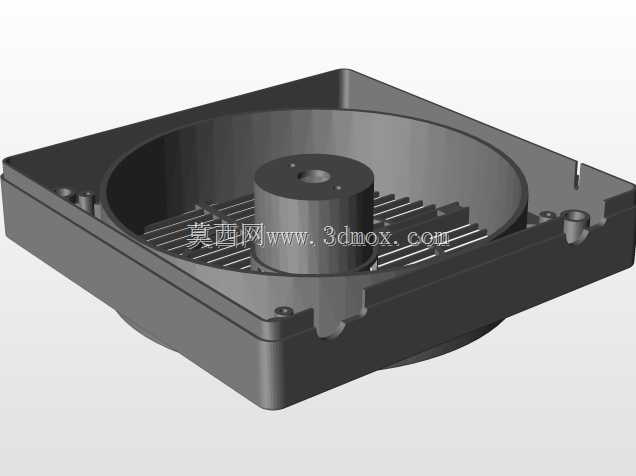

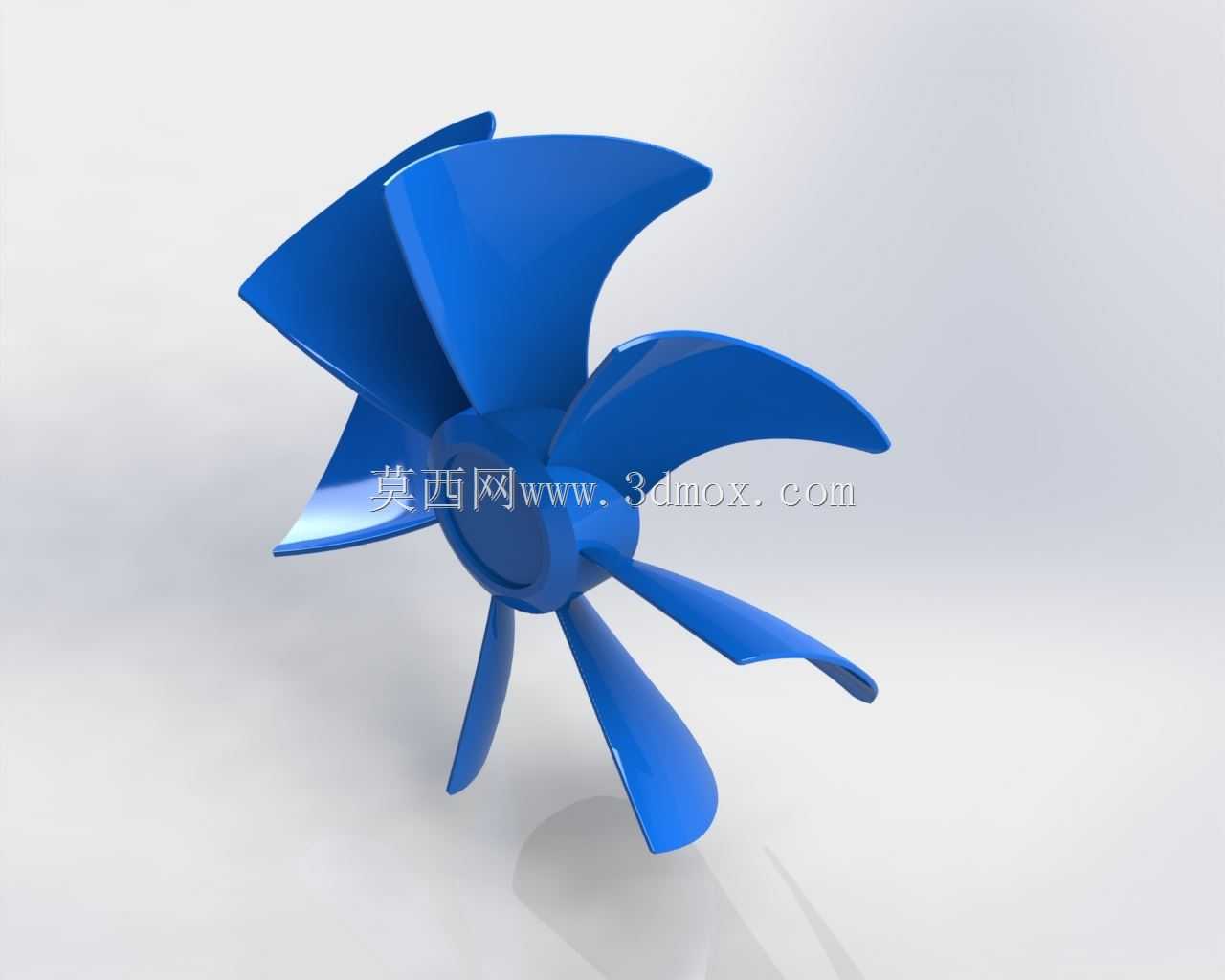

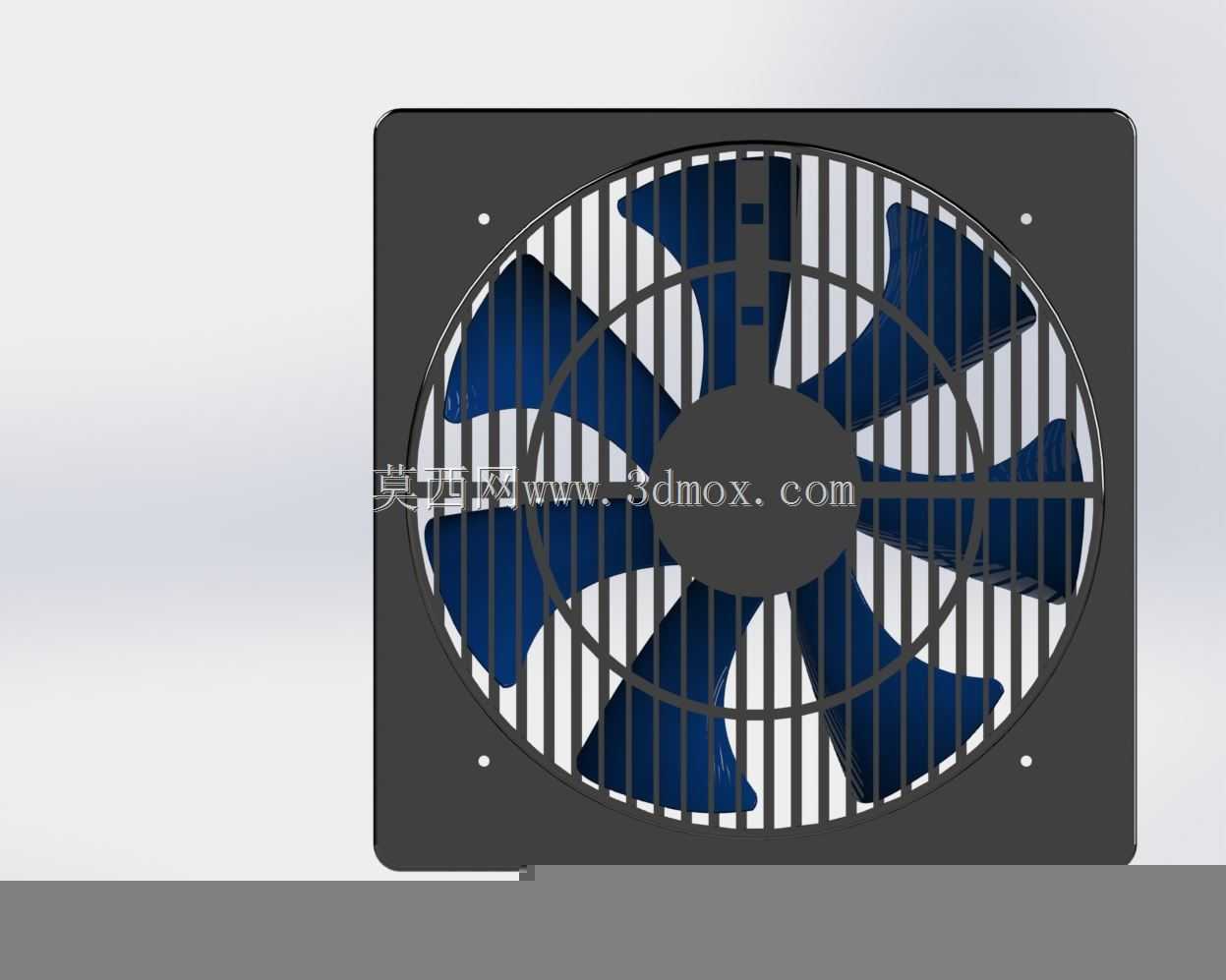

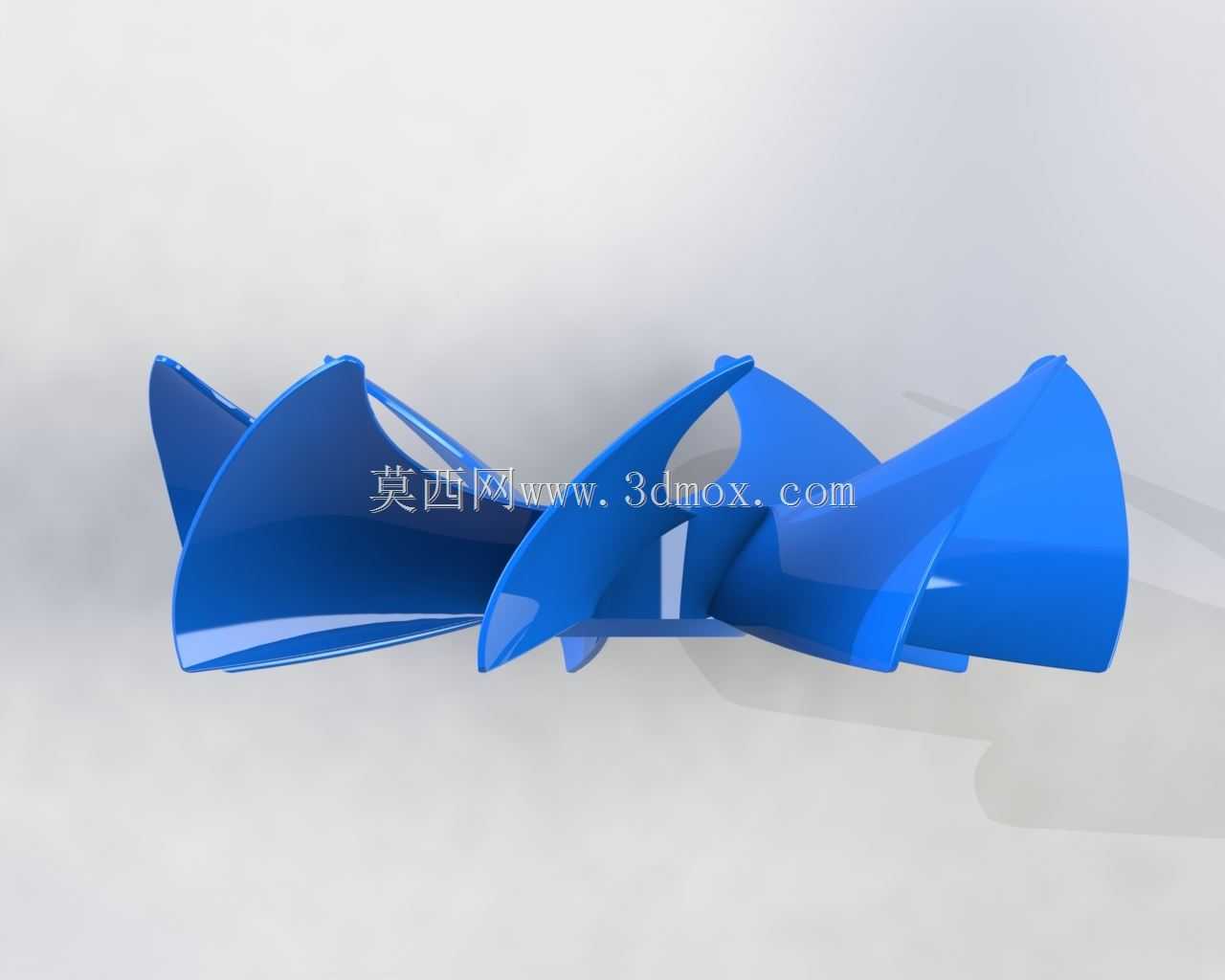

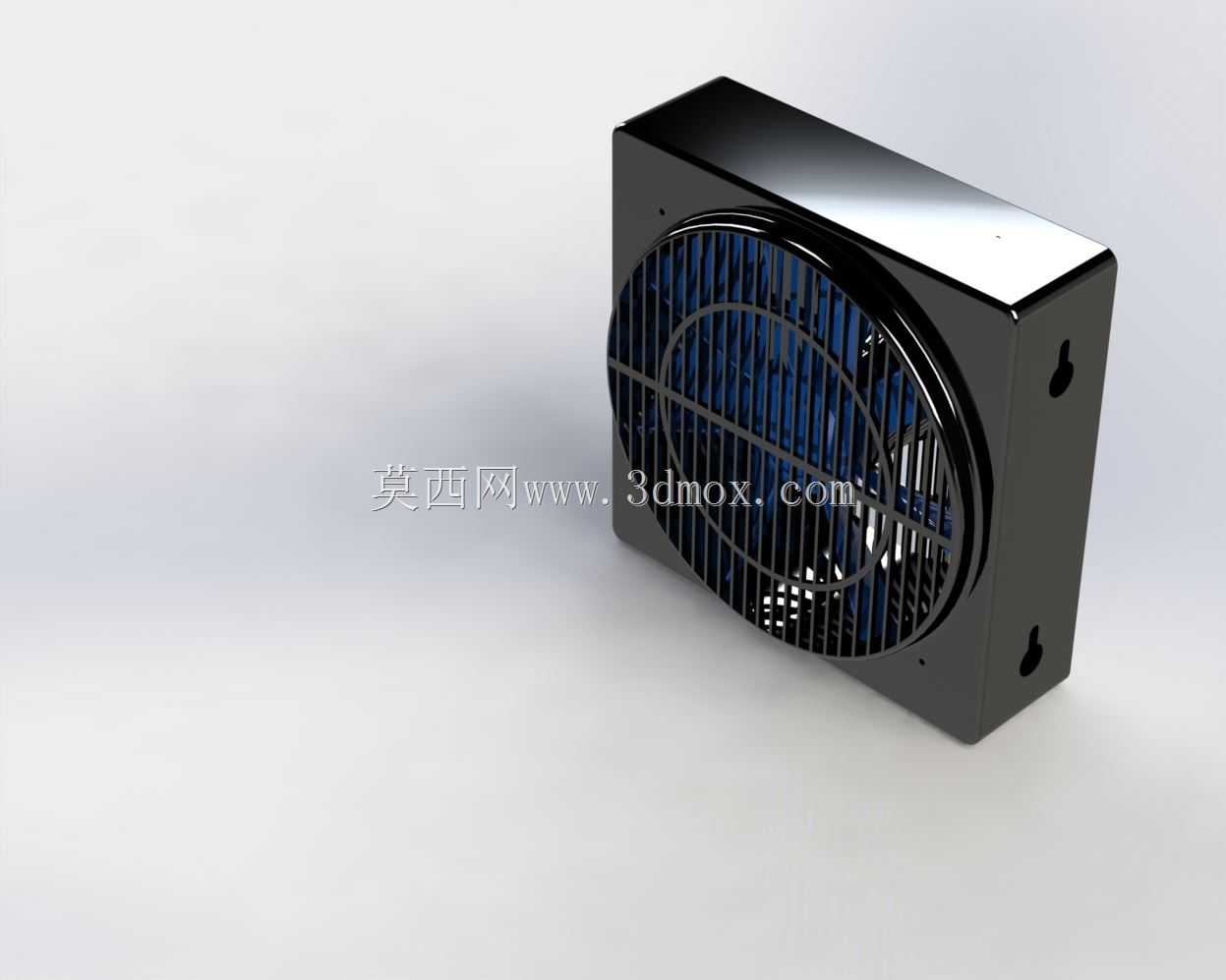

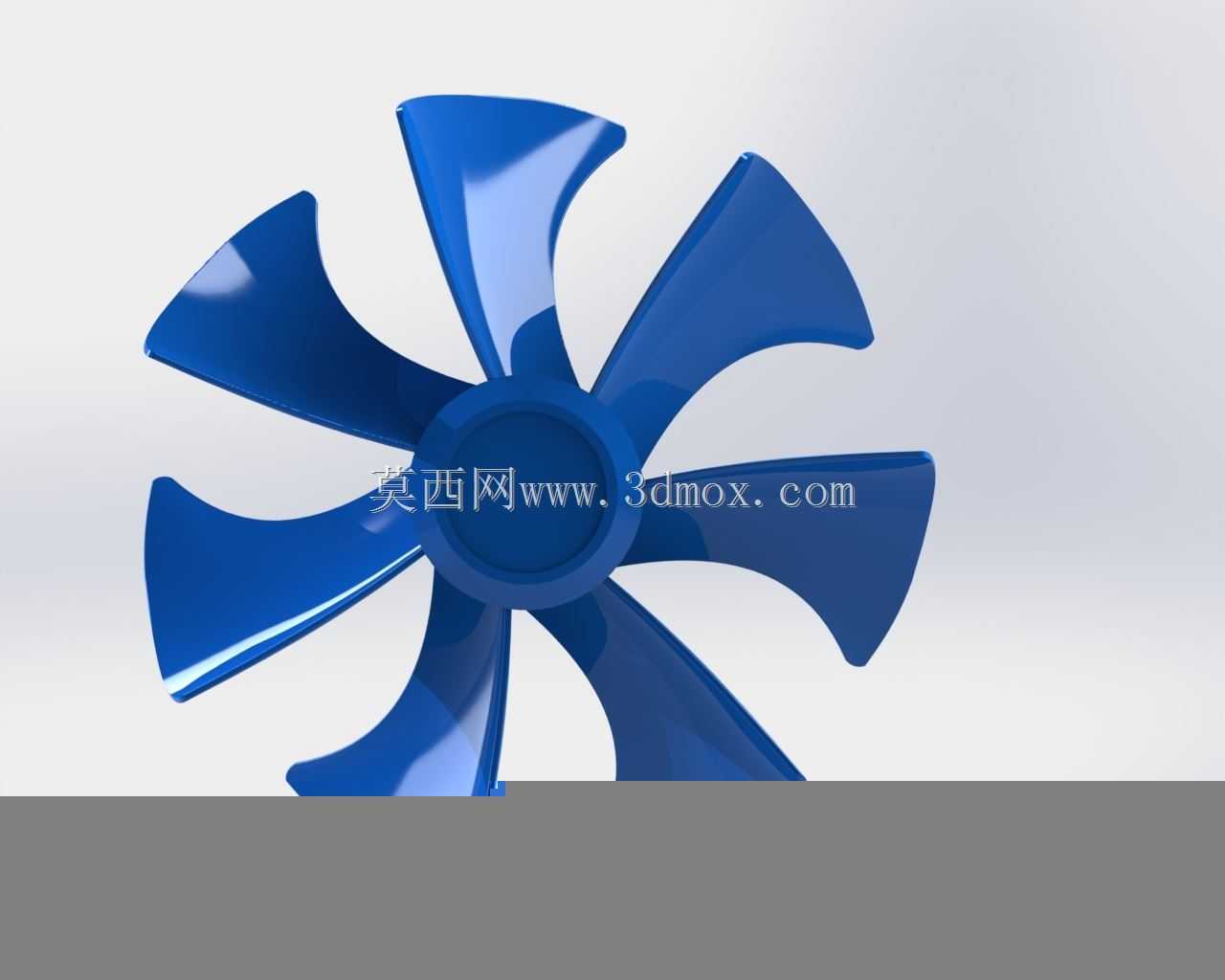

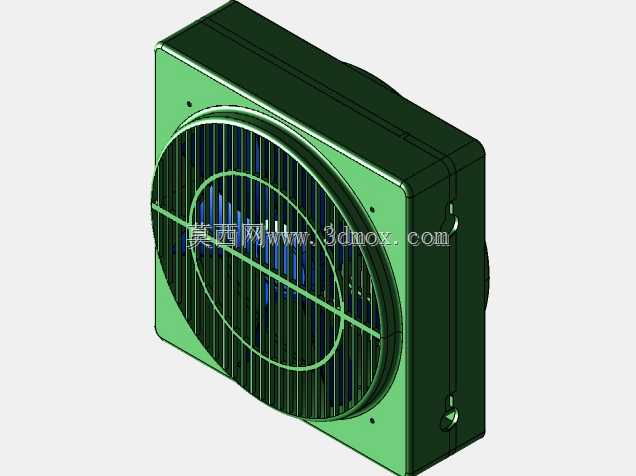

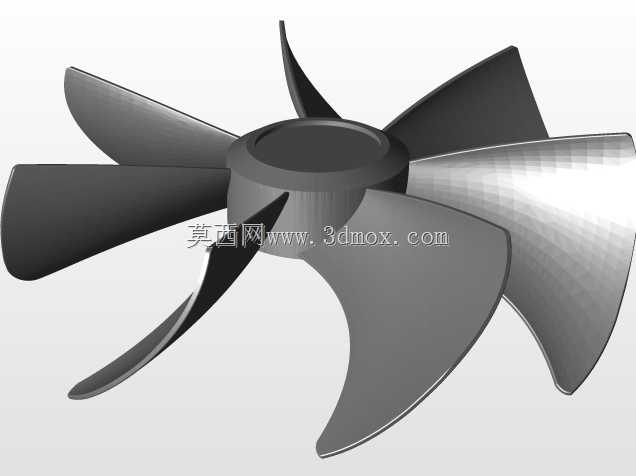

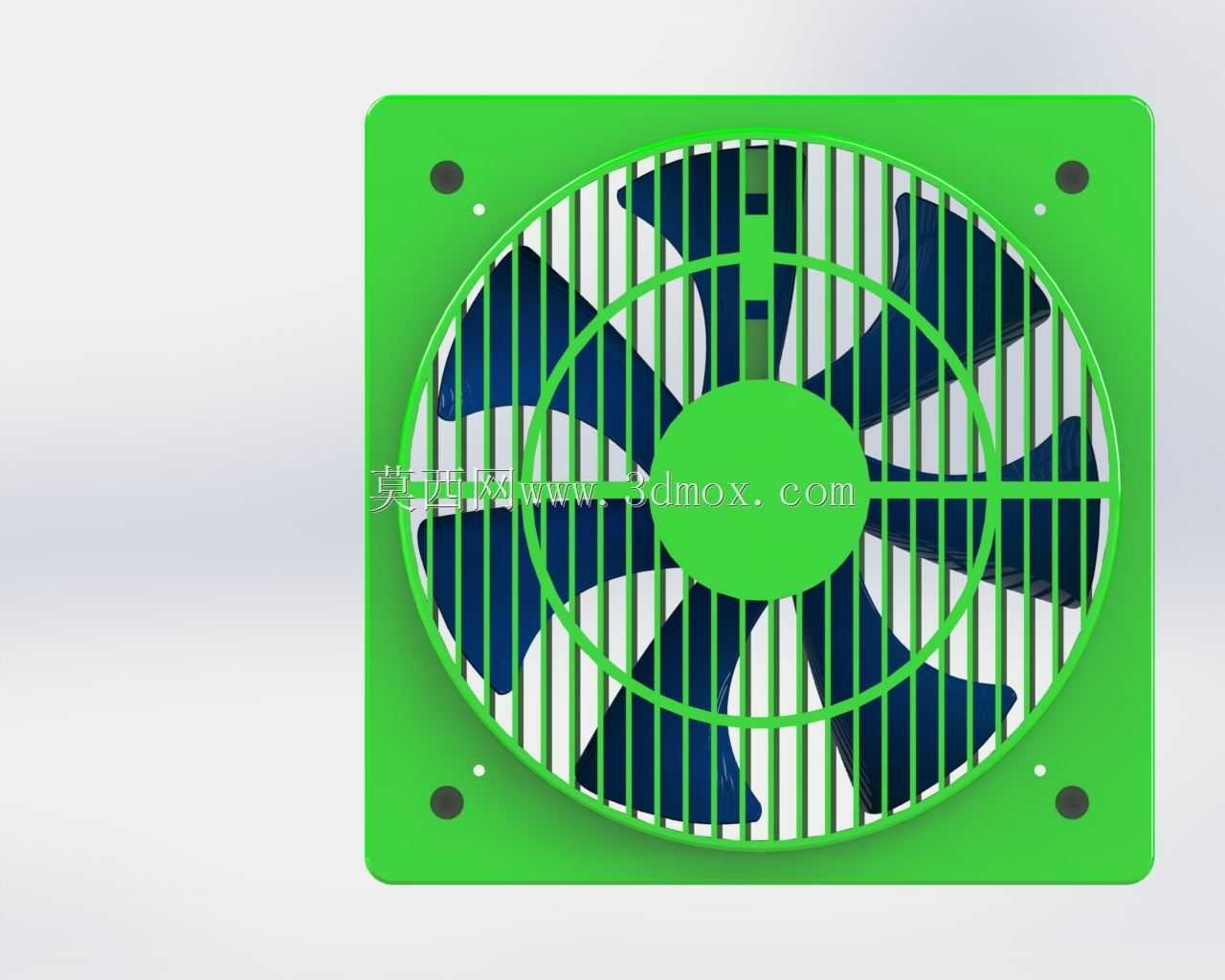

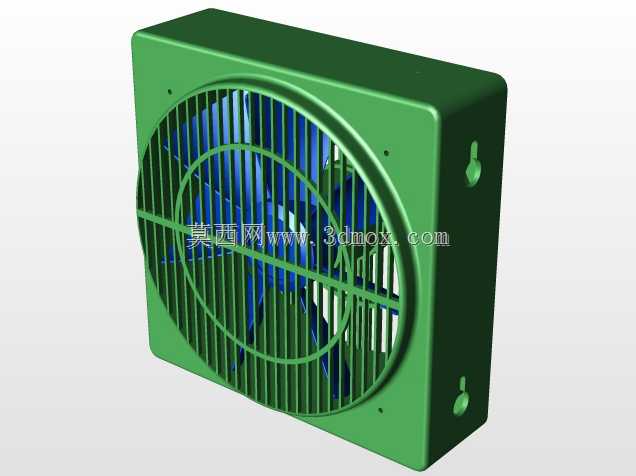

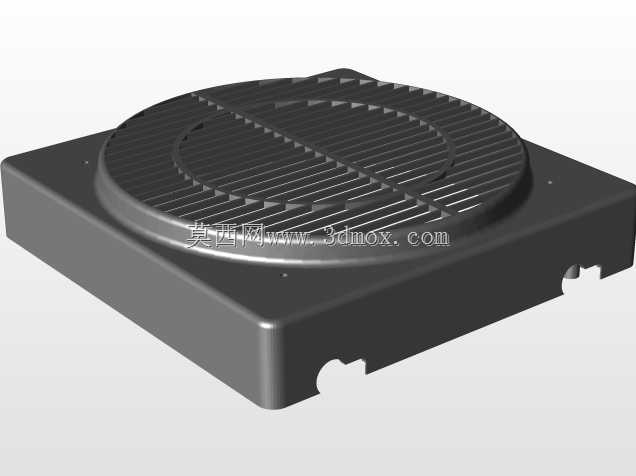

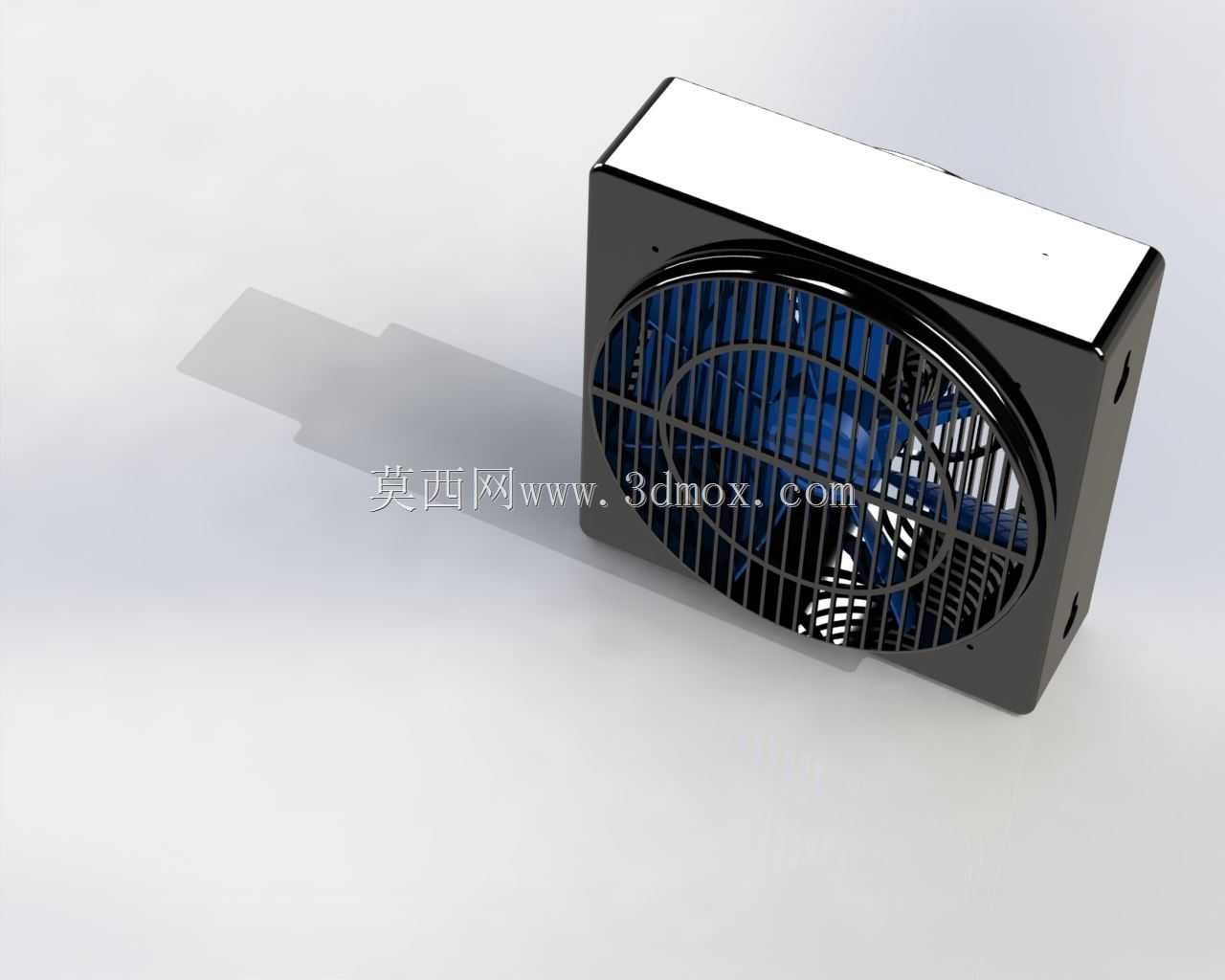

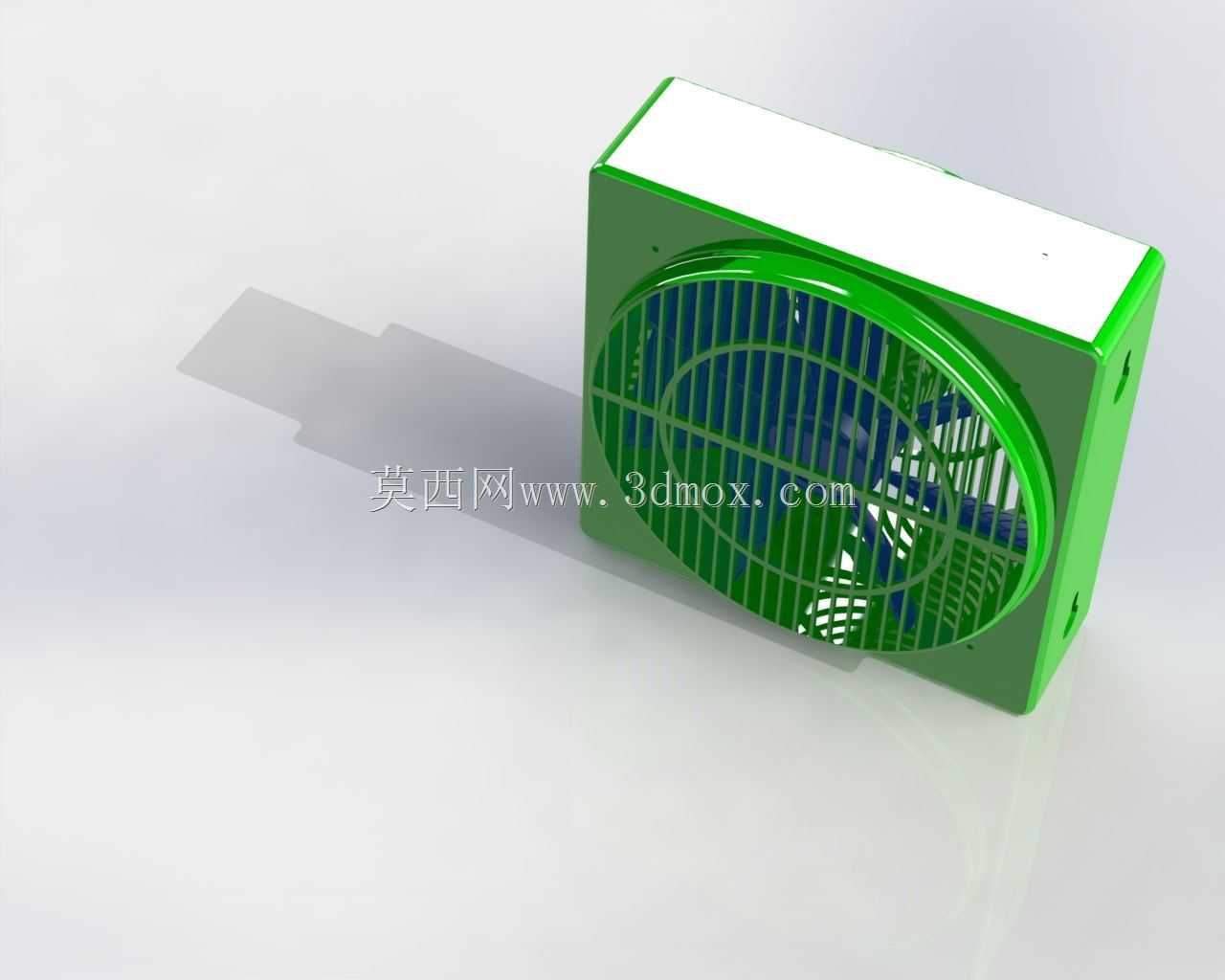

从功能特性来看，这款风扇采用轴流送风结构，七片曲面叶型的扇叶经过弧度优化，在相同转速下能够获得更高的送风效率，同时降低叶尖涡流产生的气动噪音，适配对运行噪音有要求的民用消费电子场景。外框采用一体式方形注塑结构，四个边角预留了标准安装孔位，孔位间距匹配行业通用的微型风扇安装规范，不需要额外定制转接件就可以直接固定在设备机壳或者散热鳍片表面，安装边界清晰，不会和周边的电容、接线端子等板载元件产生空间干涉。外框内侧集成了一体式防护格栅，格栅筋条采用等距径向排布，既能够避免外部异物触碰高速转动的扇叶造成结构损坏，也不会对进风风阻产生过多影响，兼顾防护性与送风效率。

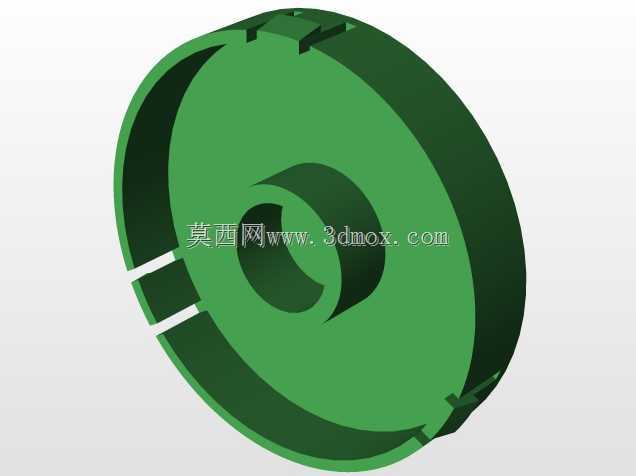

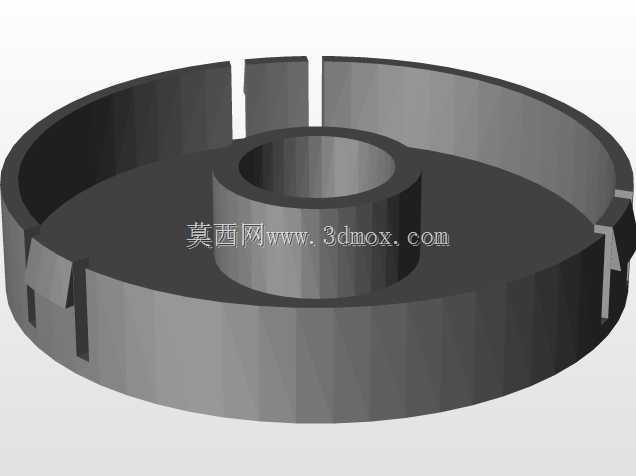

设计过程中优先考虑了小空间的适配性，整体厚度控制在薄型化区间，能够塞进厚度有限的紧凑型设备内部，扇叶与外框内壁的间隙控制在极小范围，减少送风过程中的漏风损失，提升风压输出能力。中心轮毂区域预留了标准电机安装位，适配通用规格的微型直流无刷电机，电机走线可以顺着外框侧边的预留线槽排布，避免线缆干涉扇叶转动。外框表面做了哑光平整处理，没有多余的凸起结构，既可以贴合安装在平面散热结构上，也可以通过卡扣结构快速嵌入设备预留的安装槽内，适配不同的组装工艺需求。在实际使用中，这款风扇既可以作为独立散热部件单独使用，也可以多颗组合排布在大面积散热鳍片表面，构建阵列式风冷系统，满足更高功率设备的散热需求，整体结构简单可靠，没有易损的复杂传动结构，能够在长期连续运行的工况下保持稳定的性能输出。
