80毫米规格电脑散热轴流风扇结构设计

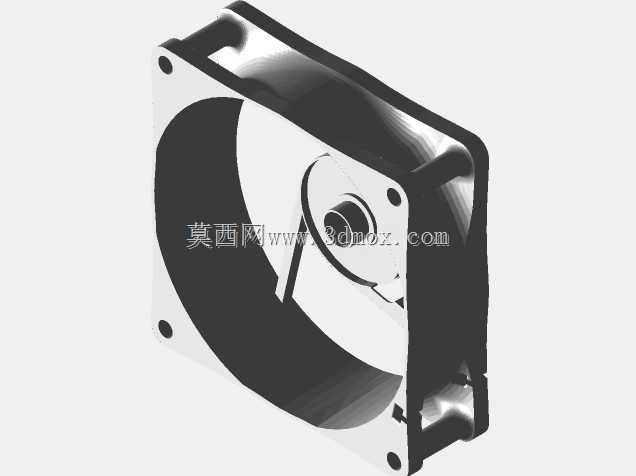

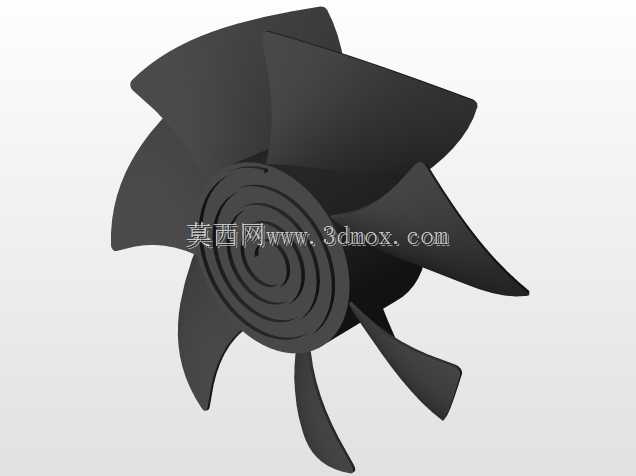

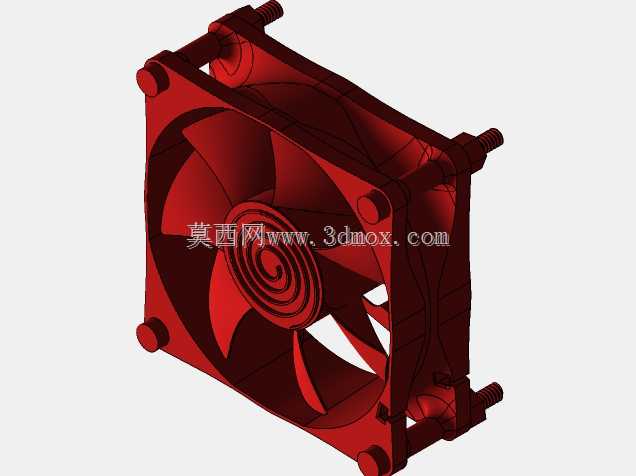

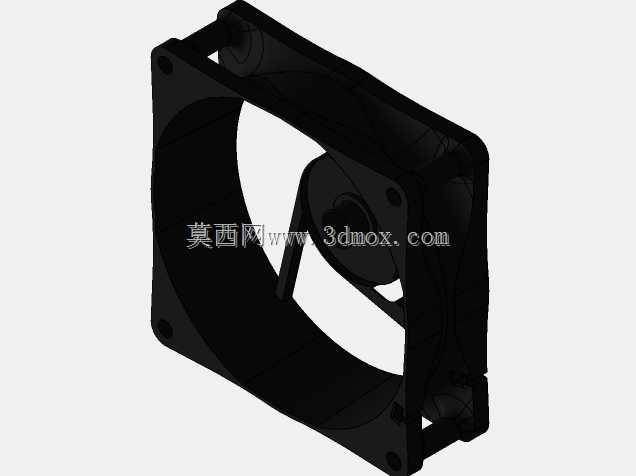

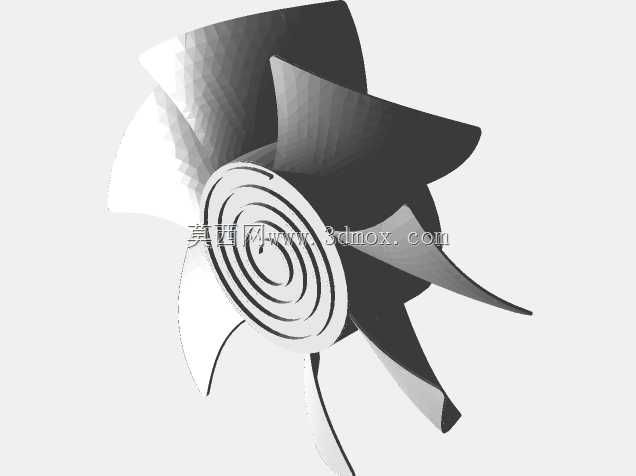

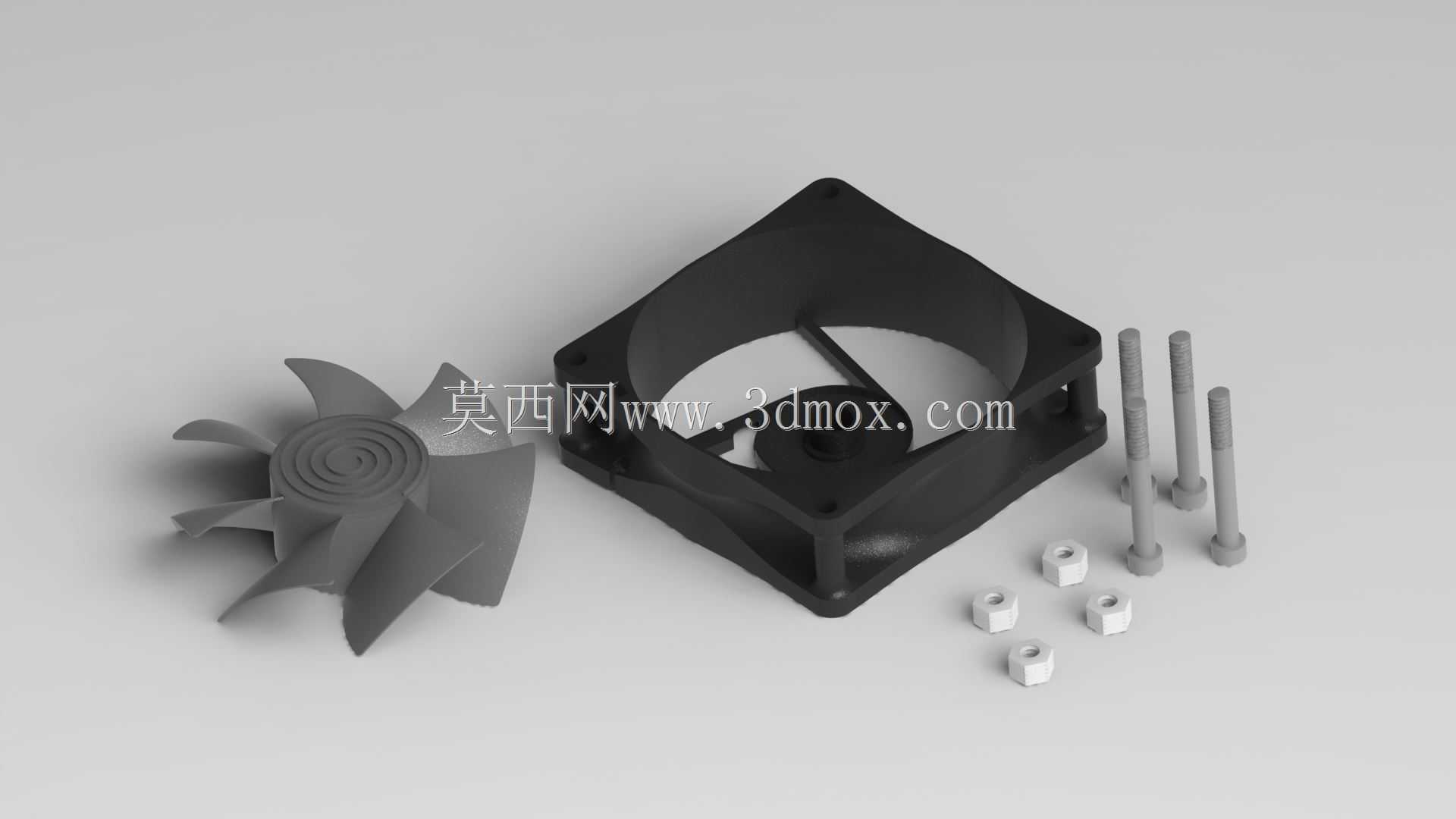

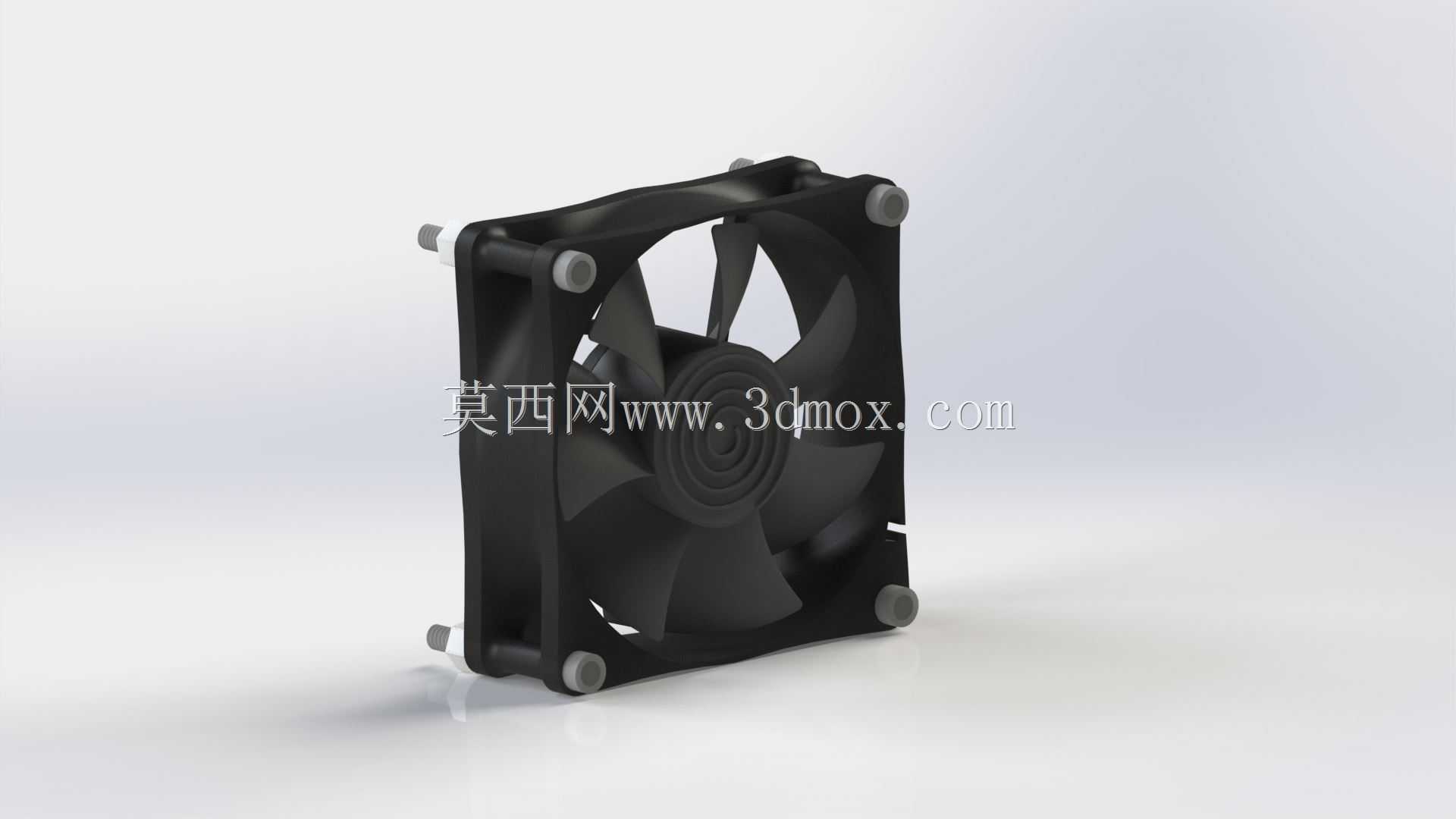

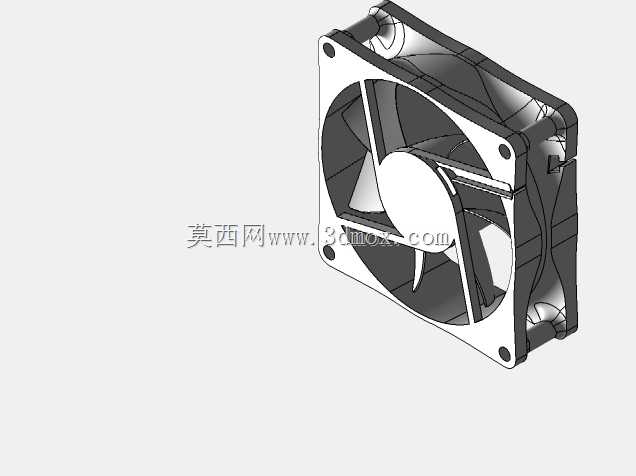

这款80毫米规格的轴流散热风扇，是面向电子设备散热场景打造的通用风冷部件，核心应用覆盖台式PC机箱散热、3D打印机热端与成型仓冷却两大主流领域，同时也可适配小型工控机柜、桌面电子设备、DIY创客项目的通风散热需求，是民用电子散热领域应用覆盖面极广的标准规格风冷元件。从实际用途来看，该风扇通过定向驱动空气形成稳定轴向气流，可快速带走电子元器件、打印耗材熔融区域堆积的热量，避免设备因积热出现性能降频、耗材形变、元器件寿命缩短等问题，在PC主机中可作为机箱进风、排风或CPU散热器的配套风扇使用，在3D打印设备中可直接对打印喷头、热床周边区域进行风冷降温，保障打印成型精度与设备长时间运行的稳定性。在功能特性设计上，这款风扇采用常规直流轴流风机的成熟结构，扇叶采用七叶大倾角曲面设计，能够在较低转速下实现更高的风量输出，同时兼顾运行噪音控制，扇框四角设置有带缓冲垫的安装柱，可有效降低风扇运行时的振动传递，减少共振带来的额外噪音，中心的电机安装位采用同心圆加强筋结构，既保障了扇框整体结构强度，也能对气流起到一定的导流作用，减少气流紊流带来的风损。从设计思路层面，这款模型完全遵循市售标准80mm风扇的安装规范进行还原，整体结构做了适度简化，既保留了风扇的核心外形特征与安装结构，也降低了模型的复杂度，方便使用者在进行设备结构设计时直接调用，快速完成散热部件的布局匹配，无需重新绘制标准件结构。外形尺寸与安装边界方面，该风扇整体外框为80mm×80mm的正方形结构，整体厚度为25mm，属于8025规格的标准风扇尺寸，四角安装孔的孔距为71.5mm，安装柱直径适配常规M4规格的减震钉或安装螺丝，安装时仅需要在对应安装面板预留对应孔位与25mm以上的纵深空间即可完成装配，气流方向为从扇叶无支架一侧进风、带电机支架一侧出风，布局时可根据设备风道走向灵活调整安装朝向，适配不同设备的风道设计需求。
