3D打印机用MOONS步进电机结构设计

这款步进电机是面向桌面级3D打印机、小型数码复合机等轻载精密传动场景开发的动力执行部件，核心适配FDM熔融沉积成型3D打印机的X/Y/Z轴进给以及挤出机构送料驱动需求，同时可直接替换同规格型号应用在小型桌面复印机、轻型自动化送料机构、桌面级雕刻机等对空间占用、控制精度有较高要求的设备中。作为开环控制体系下的高精度动力元件，该款Nema规格步进电机可在不额外加装编码器的前提下，通过脉冲信号实现精准的角位移控制，单步距角精度误差控制在5%以内，不存在累计误差，完全匹配3D打印过程中0.01mm级的进给精度要求，同时在低速运行状态下可输出足够的保持扭矩，避免打印过程中出现轴系窜动、丢步导致的打印层纹错位、模型尺寸偏差问题。

产品设计阶段充分考虑了桌面级设备的紧凑安装需求，采用标准Nema17安装法兰界面，法兰端预留四个对称分布的安装定位孔，安装孔位公差严格控制在±0.02mm范围内，可直接适配市面绝大多数开源3D打印机的安装支架，无需额外做转接件设计；电机本体采用方形叠片定子壳体结构，在有限的截面尺寸下最大化定子绕组的绕线空间，提升扭矩输出密度，整机轴向长度控制在紧凑区间内，可适配封闭机箱型3D打印机的狭小内部安装空间，不会与机壳内部的走线槽、散热风道产生结构干涉。电机输出轴采用带滚花纹理的定制轴头设计，可直接与挤出机的送丝齿轮、同步带轮实现过盈配合传动，无需额外加装紧定螺钉即可传递足够的扭矩，避免长期正反转切换过程中出现轮系打滑问题；电机尾部集成标准PH2.0间距接线接插件，引脚定义适配主流3D打印机主板的驱动接口，接线时无需额外改线即可直接插装使用，同时接插件带防脱卡扣结构，可避免设备运输、长期运行震动过程中出现接线松脱导致的驱动故障。

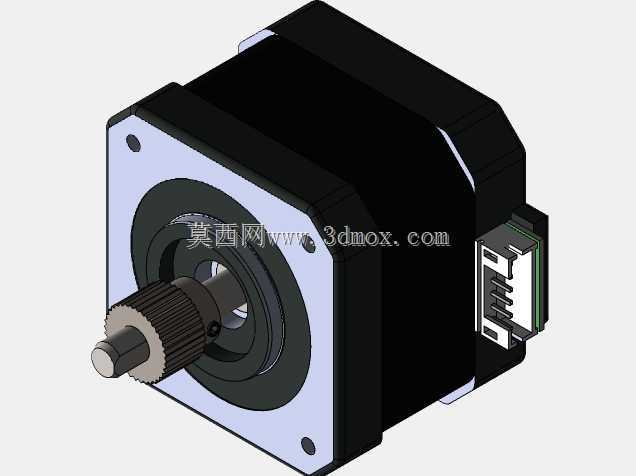

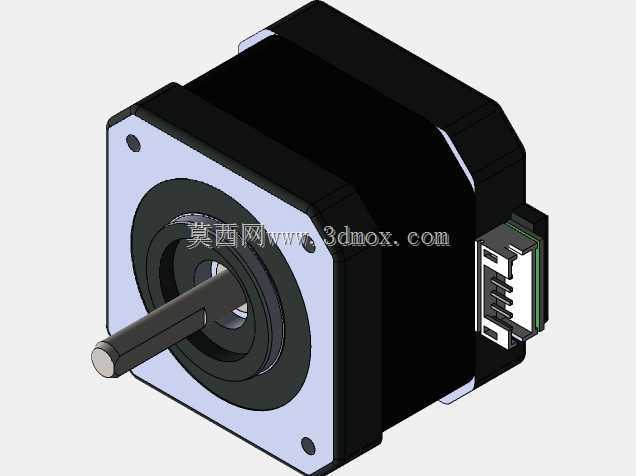

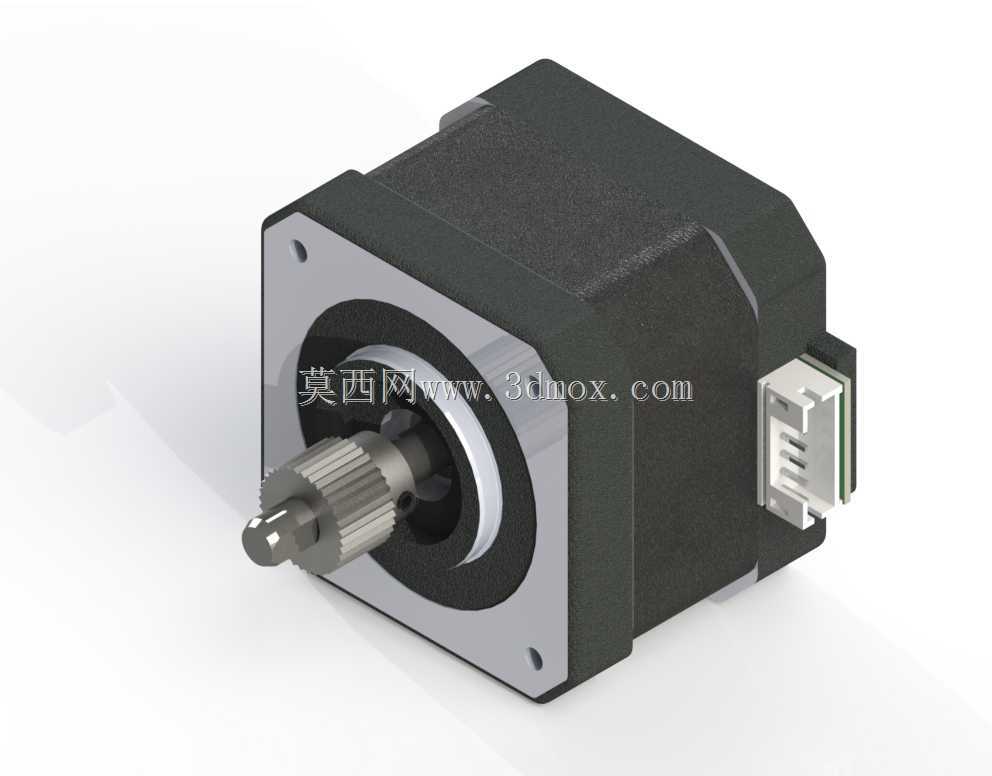

设计过程中同步提供两种装配变体方案，分别为电机单体独立模型、带输出端传动组件的整体装配模型，可满足不同场景下的设计调用需求：在做整机结构布局校核时可直接调用单体模型完成安装边界校验、运动干涉检查，在做传动系统动力学仿真时可调用带装配组件的完整模型完成扭矩传递、负载匹配验证。电机壳体表面做哑光黑色氧化处理，在提升壳体防锈耐腐能力的同时，可与桌面设备的深色机箱视觉风格保持统一，定子绕组采用高耐温等级漆包线绕制，可长期在60℃以内的机箱内部环境下稳定运行，不会出现绕组过热退磁、扭矩衰减问题，适配3D打印机长时间连续打印的工作工况。
