旋转式可调电位器结构设计方案

项目分类:传感器 发布时间:2022-05-03 ID:614424
  • 旋转式可调电位器结构设计方案
  • 旋转式可调电位器结构设计方案
  • 旋转式可调电位器结构设计方案

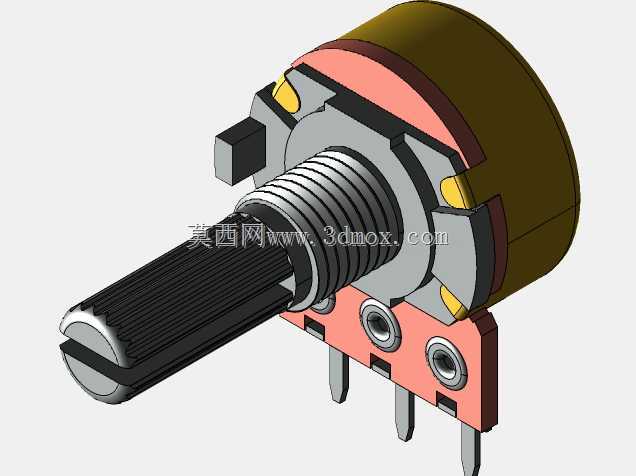

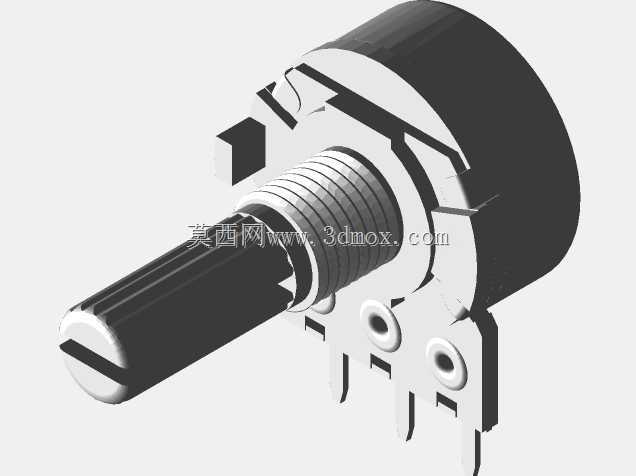

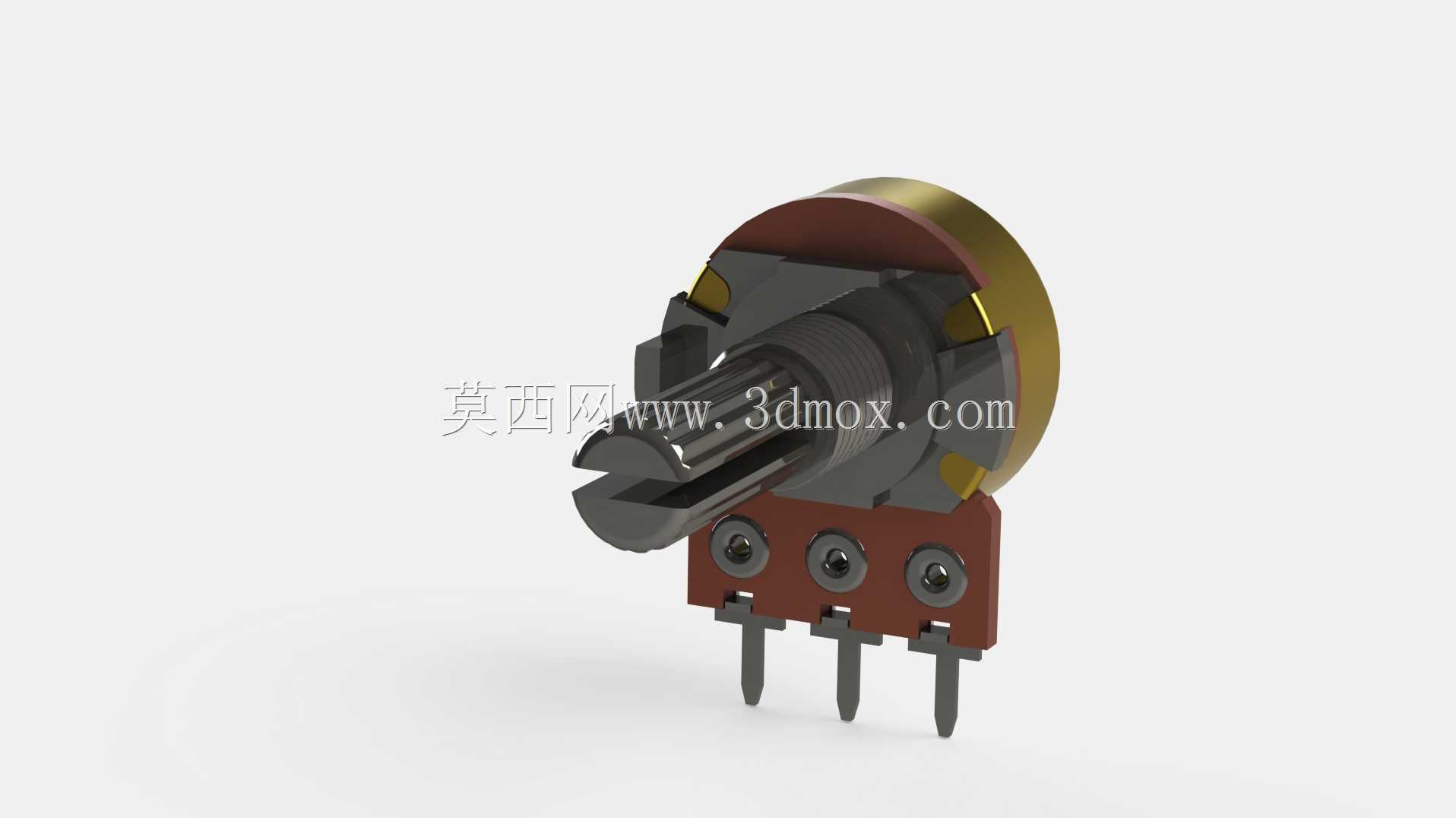

  在各类电子控制设备的信号采集与参数调节回路里,旋转式电位器始终是兼顾操作手感与成本控制的基础元件,小到桌面音频设备的音量调节,大到工业控制柜的参数给定、工控操作台的速度设定,都能见到这类元件的身影。它通过转轴带动内部电刷在电阻体上滑动,把机械转角位移转化为连续变化的电阻输出,进而给后端电路传递连续可变的电压信号,实现模拟量参数的手动调节。这款电位器采用单联旋转结构,整体由金属转轴、绝缘基座、碳膜电阻片、三个引出焊针以及定位安装结构组成,转轴采用标准一字槽输出端,既可以搭配旋钮完成手动旋转操作,也能适配简易的机械限位结构,避免旋转超出行程损坏内部电阻体。基座部分采用耐高温绝缘材质,既承担内部电阻片与电刷的定位支撑,

  也将三个直插式焊针按照标准间距排布,能够直接适配常规PCB板的波峰焊工艺,焊针长度预留了足够的板厚兼容空间,穿过PCB后仍有充足的焊接余量,不会出现虚焊、焊盘受力脱落的问题。从安装边界来看,电位器主体的圆形基座带有定位凸台,安装时可以嵌入面板或者PCB的对应定位孔内,限制元件本体随转轴转动,前端带螺纹的轴套可以搭配锁紧螺母,将整个元件牢牢固定在设备面板上,不需要额外设计复杂的固定支架。设计过程中优先考虑了长期使用的耐磨性,电阻体与电刷的接触路径做了平滑过渡处理,转轴转动时的阻尼感均匀,不会出现段落卡顿或者接触跳变的问题,三个引脚分别对应电阻体两端与滑动抽头,接线逻辑清晰,结构设计人员在绘制PCB时可以直接按照引脚排布预留焊盘,

  不需要额外调整走线方向。这类电位器的输出线性度能够满足多数民用与普通工业场景的调节需求,自身结构紧凑,占用的安装空间很小,既可以在面板上外露安装搭配旋钮使用,也可以直接焊接在PCB板上作为板载调节元件,用于设备出厂前的参数校准。建模过程中完整还原了转轴的配合间隙、基座的卡扣结构、焊针的倒角细节,所有装配关系都按照实际元件的装配逻辑搭建,转轴与基座之间的转动配合、电阻片与基座的卡接定位都做了准确还原,能够直接用于设备的虚拟装配校验,检查面板开孔、PCB布局与周边元件的干涉情况,避免在实际试制阶段出现安装尺寸不匹配的问题。
