全金属龙门式笛卡尔三维打印机结构设计

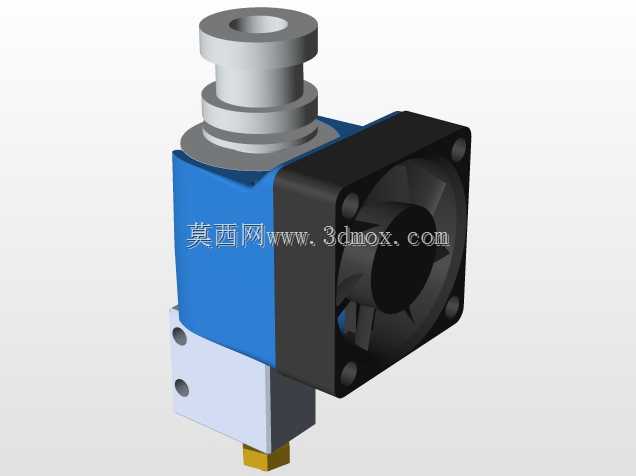

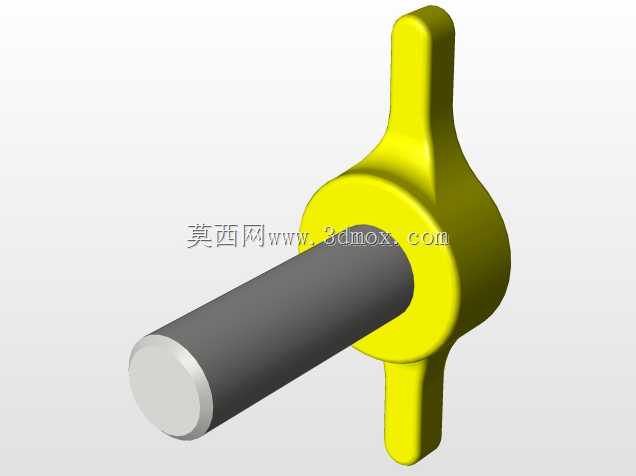

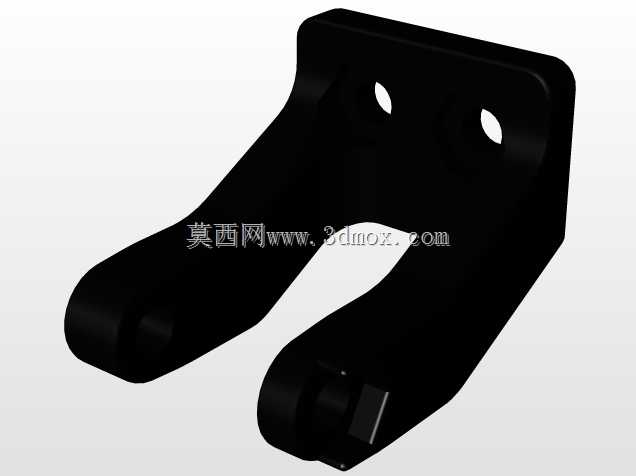

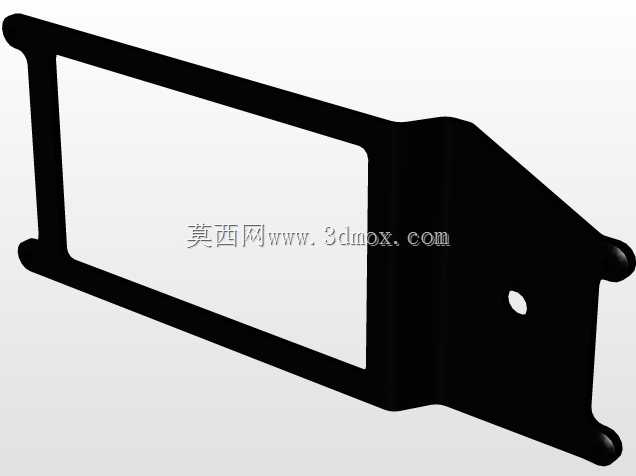

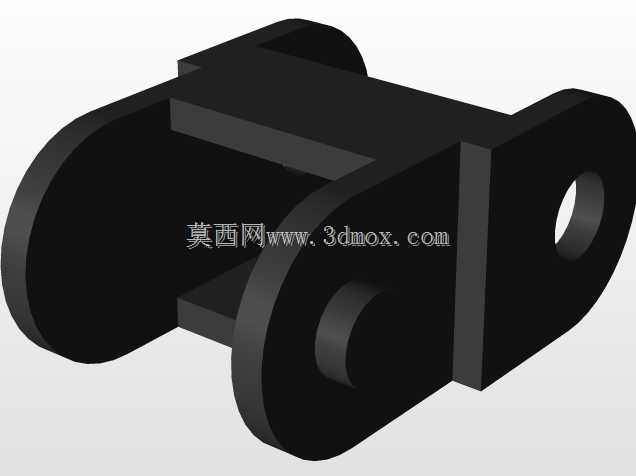

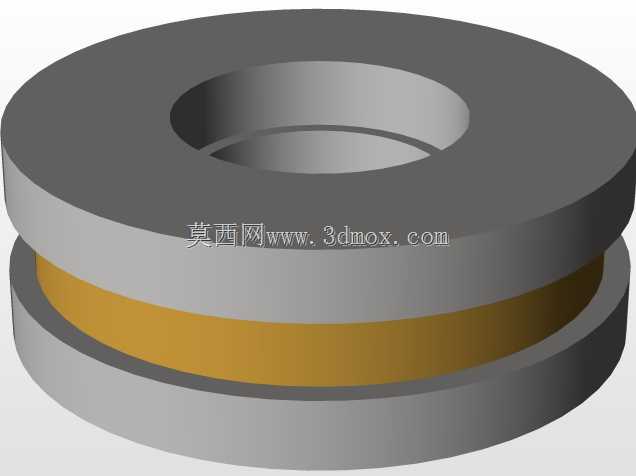

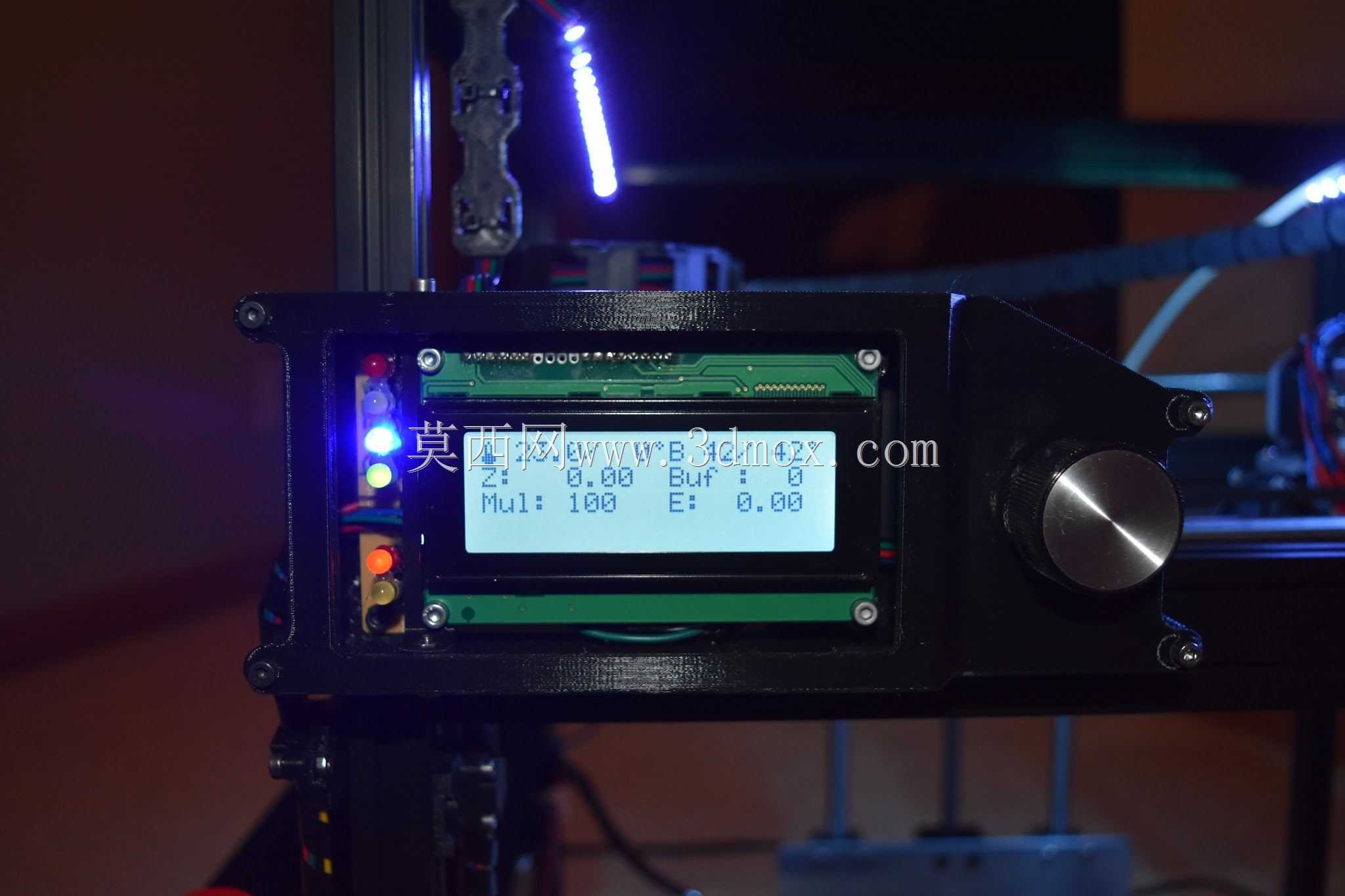

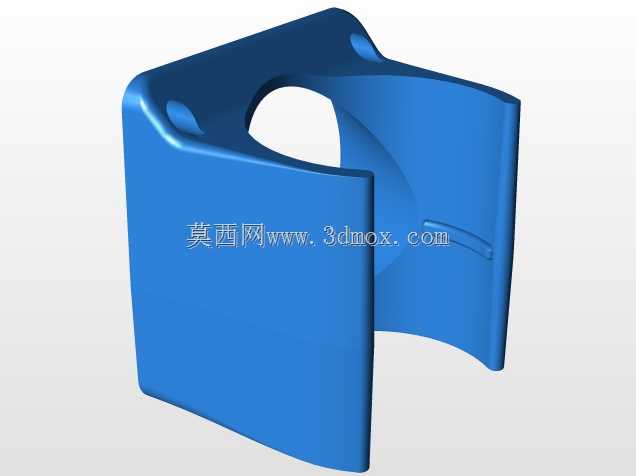

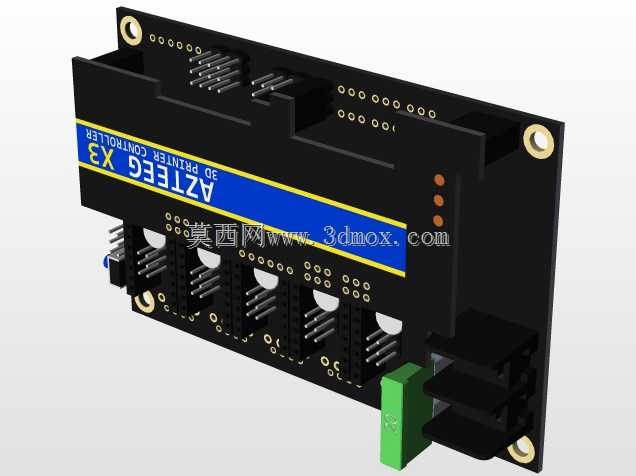

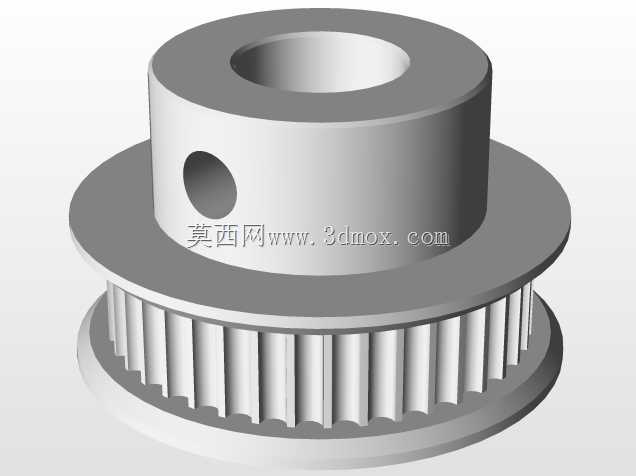

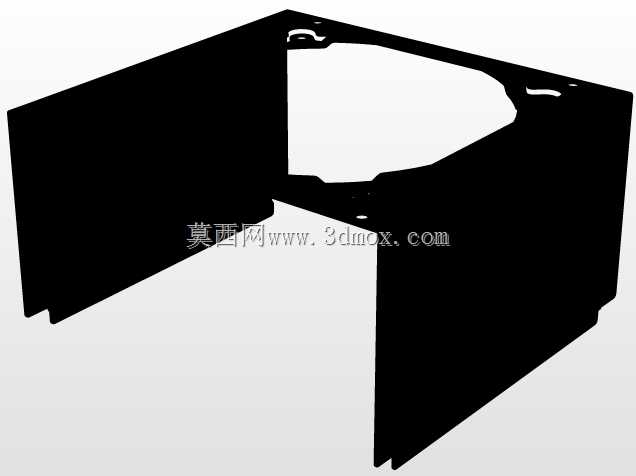

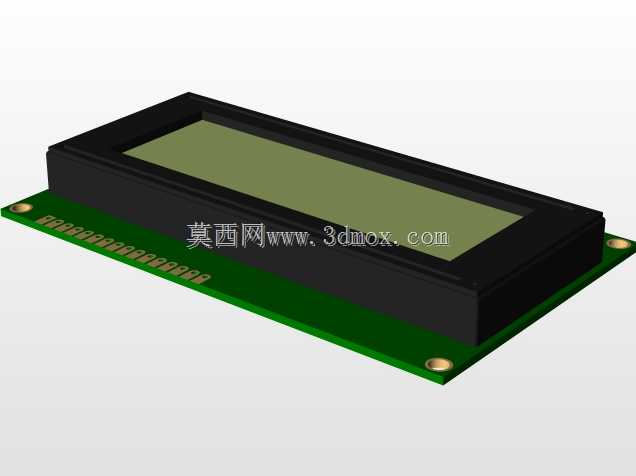

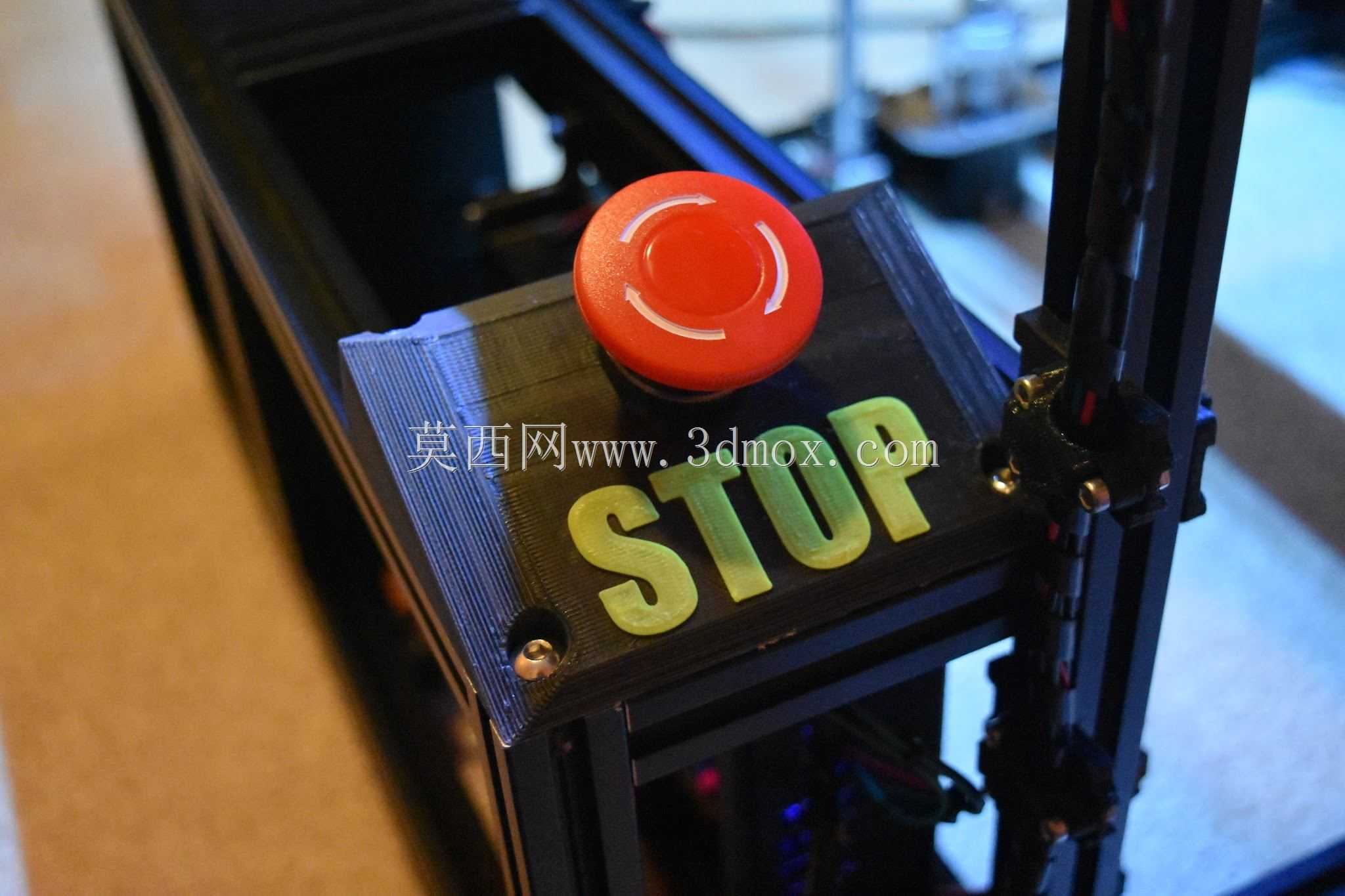

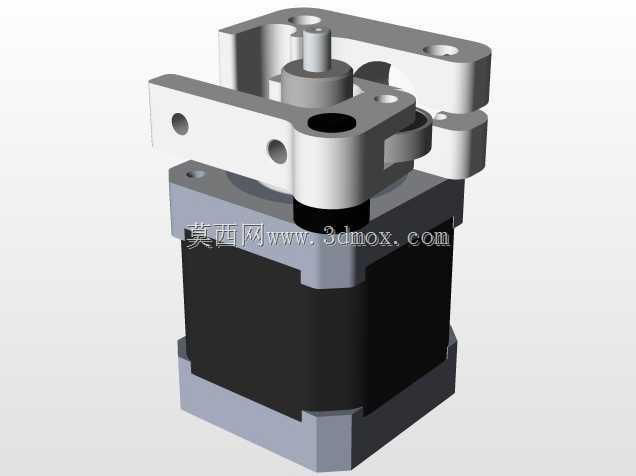

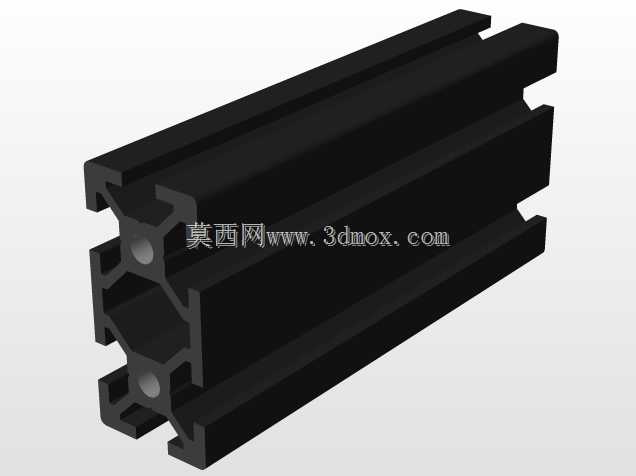

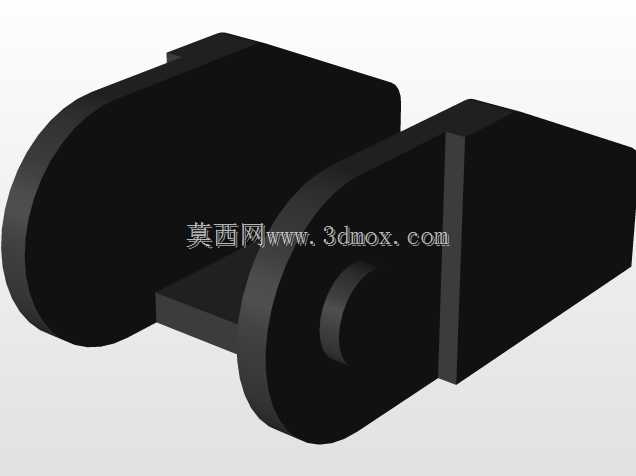

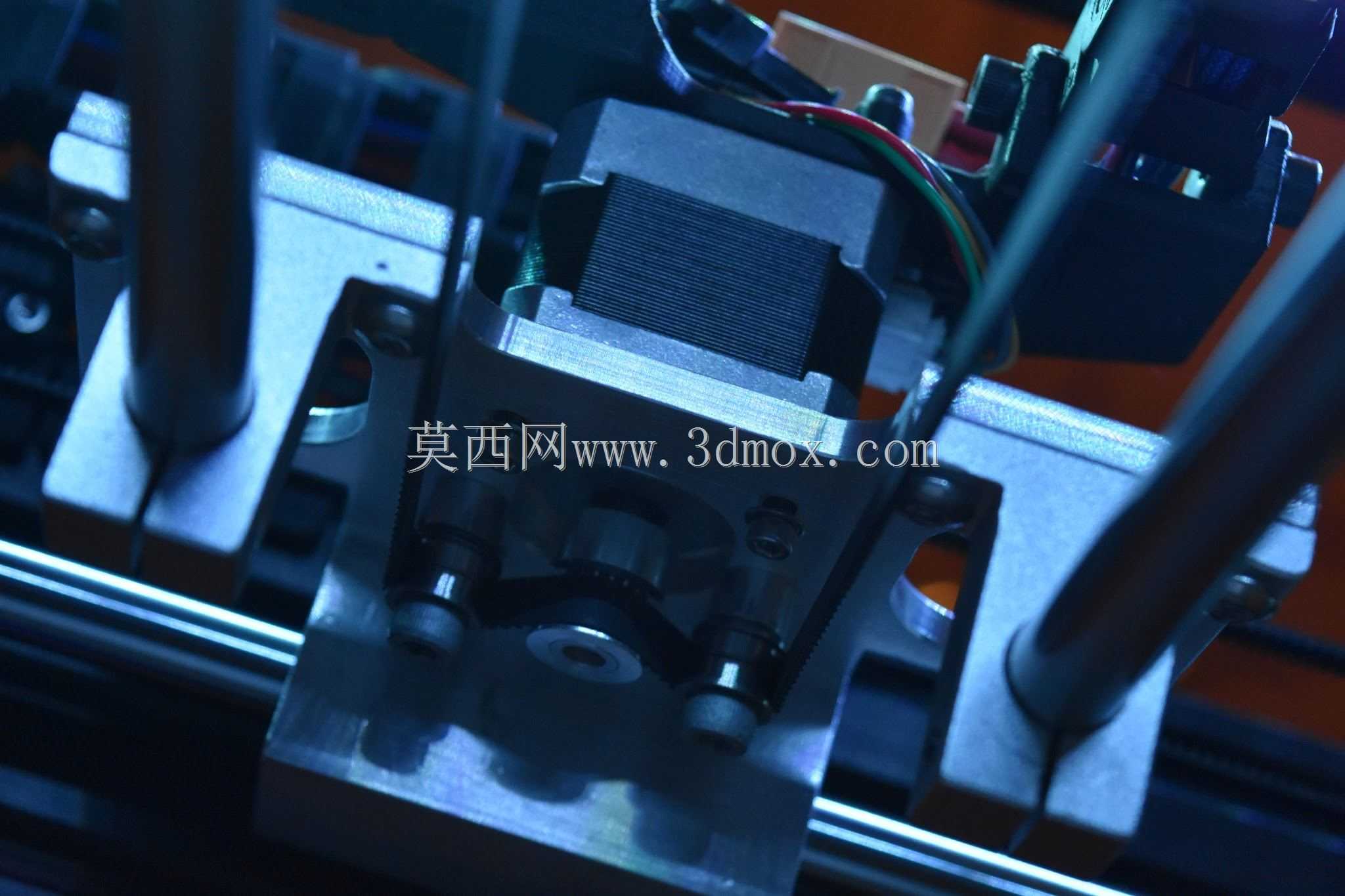

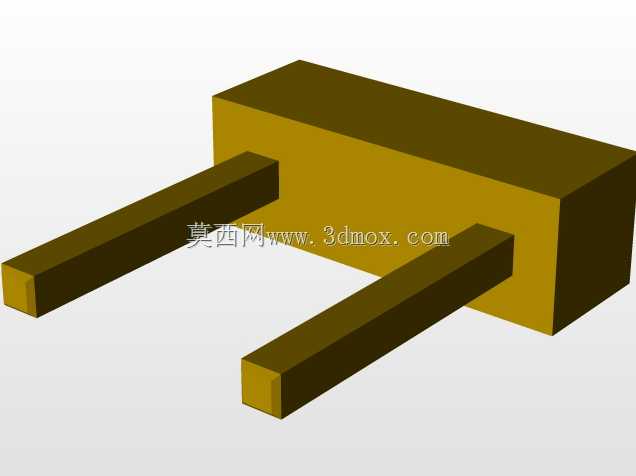

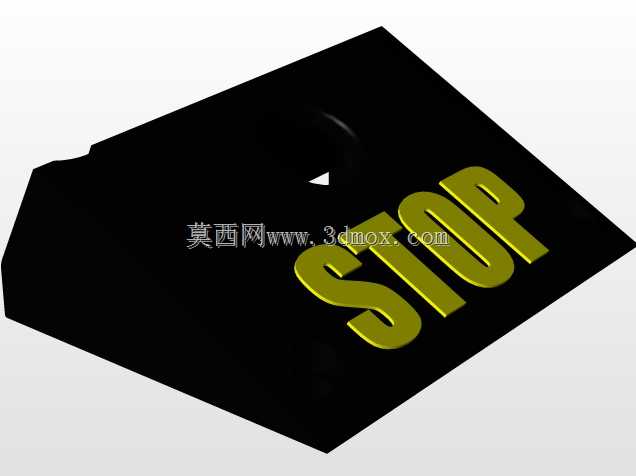

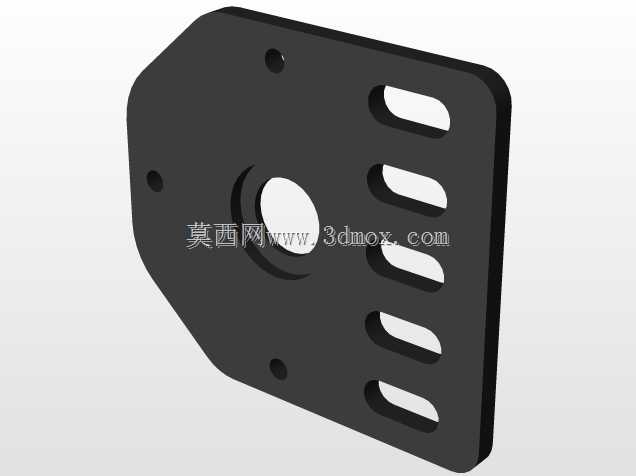

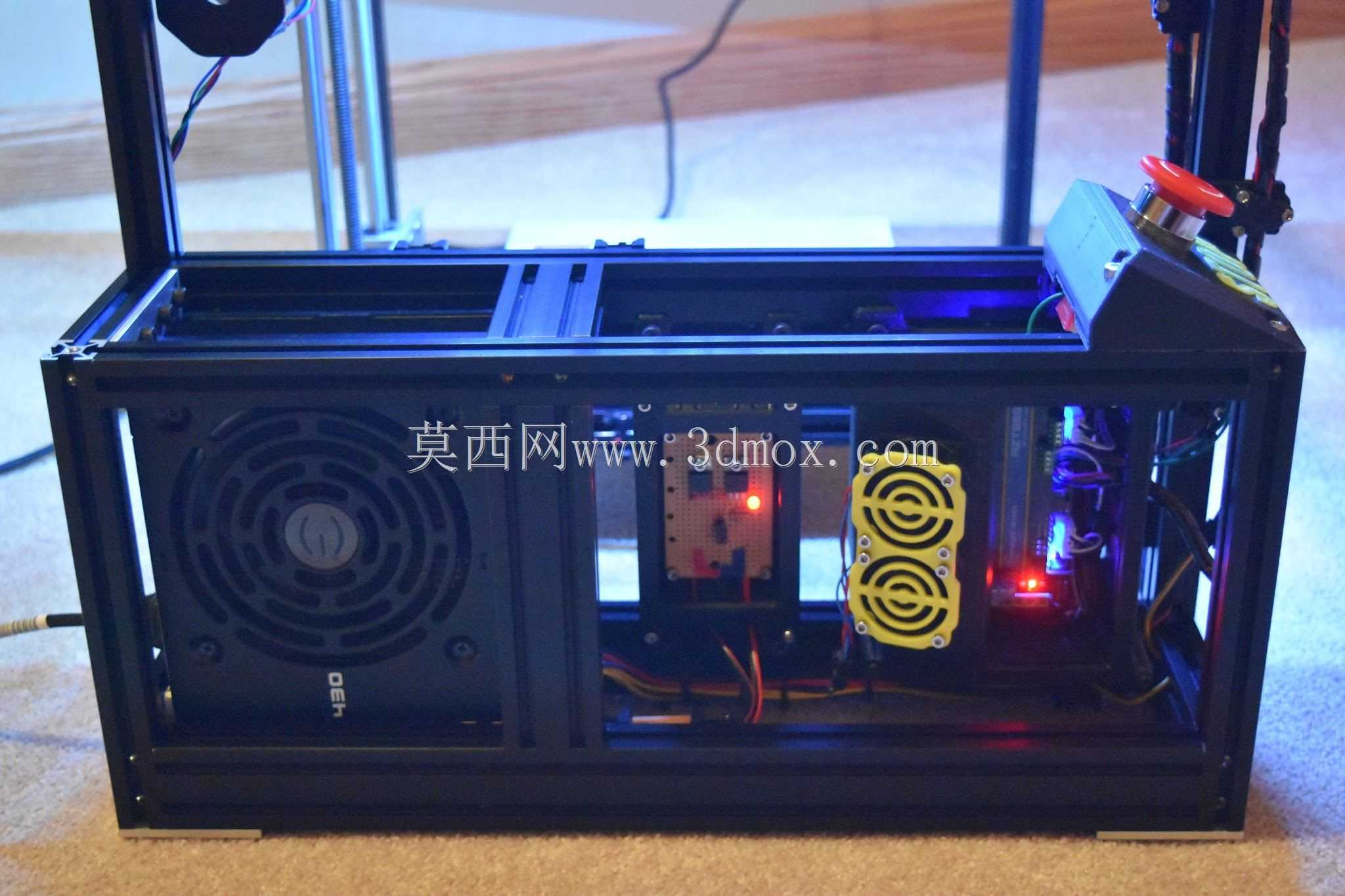

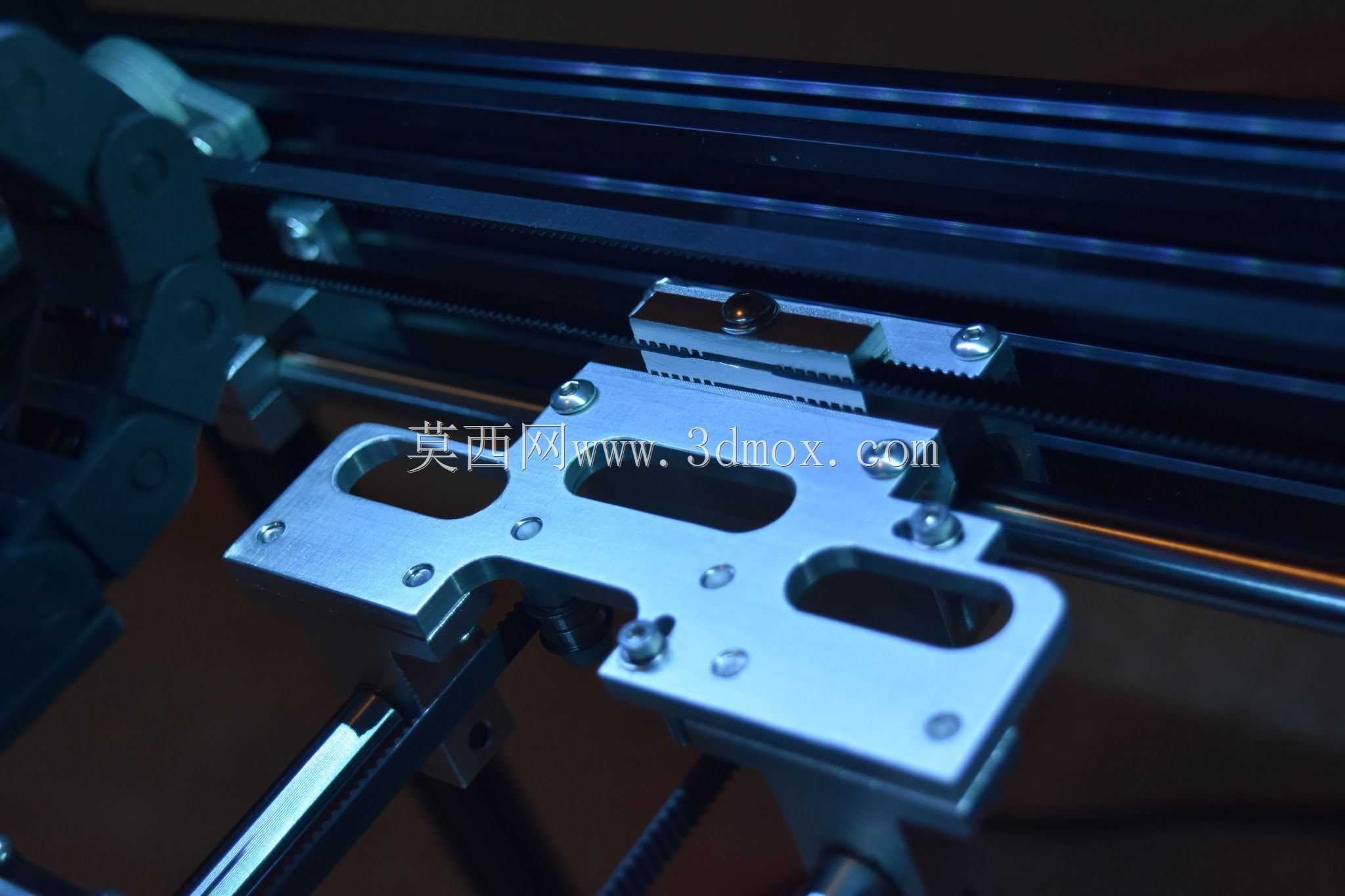

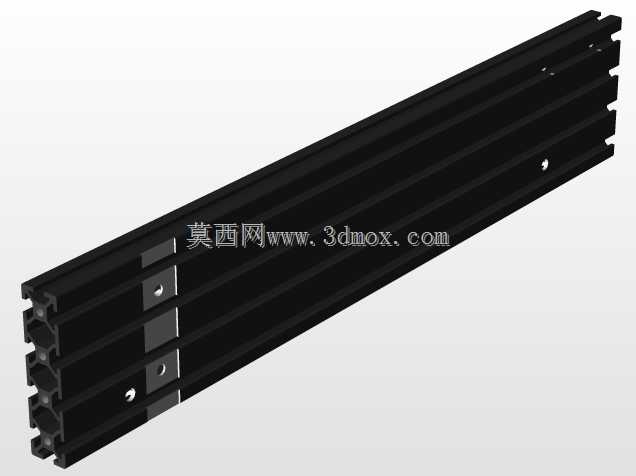

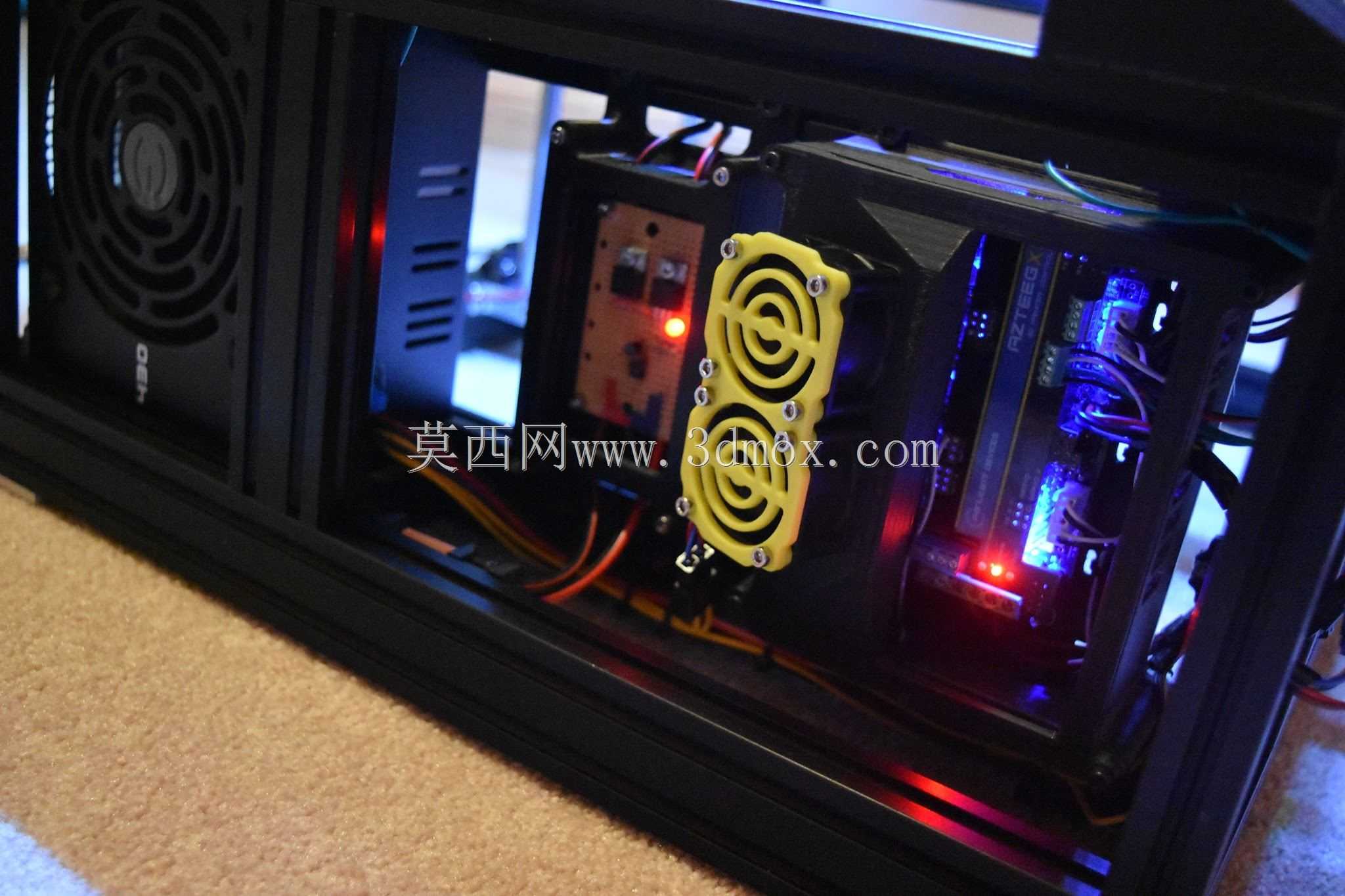

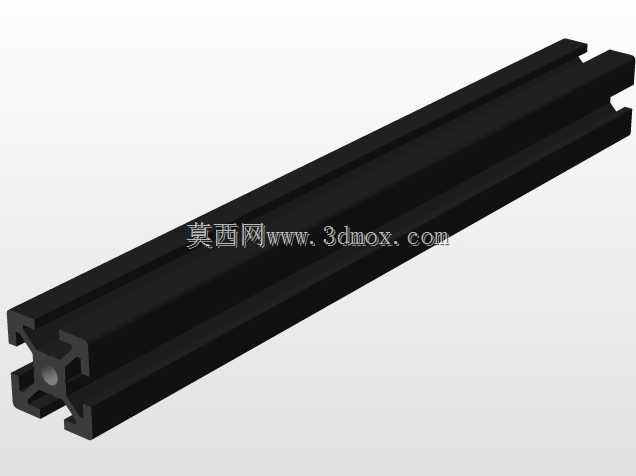

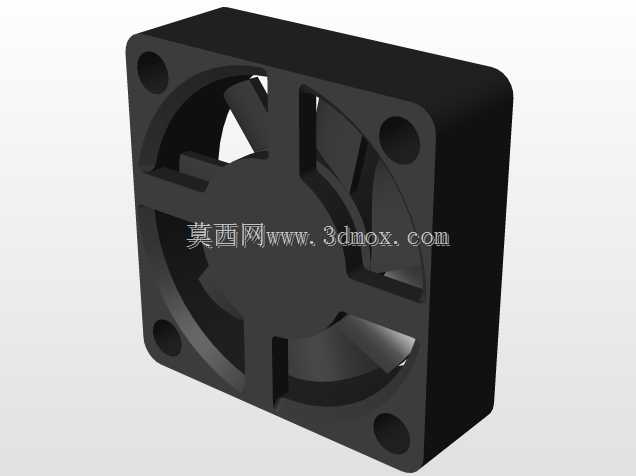

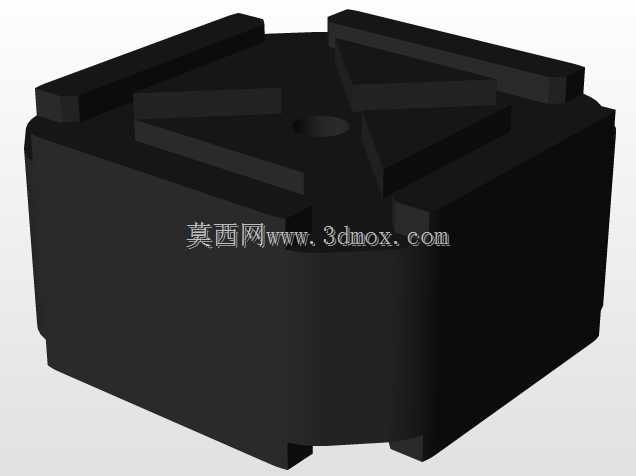

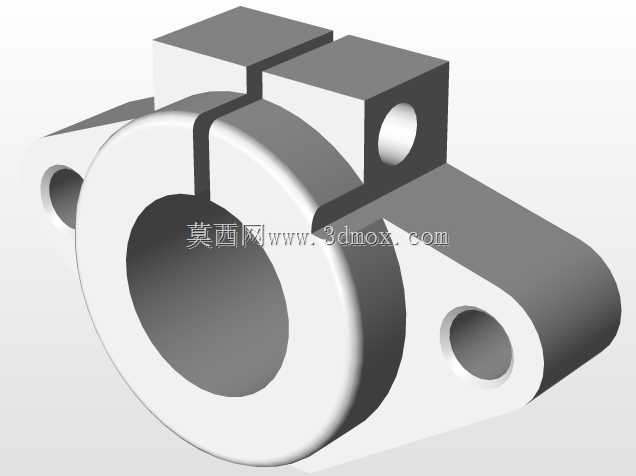

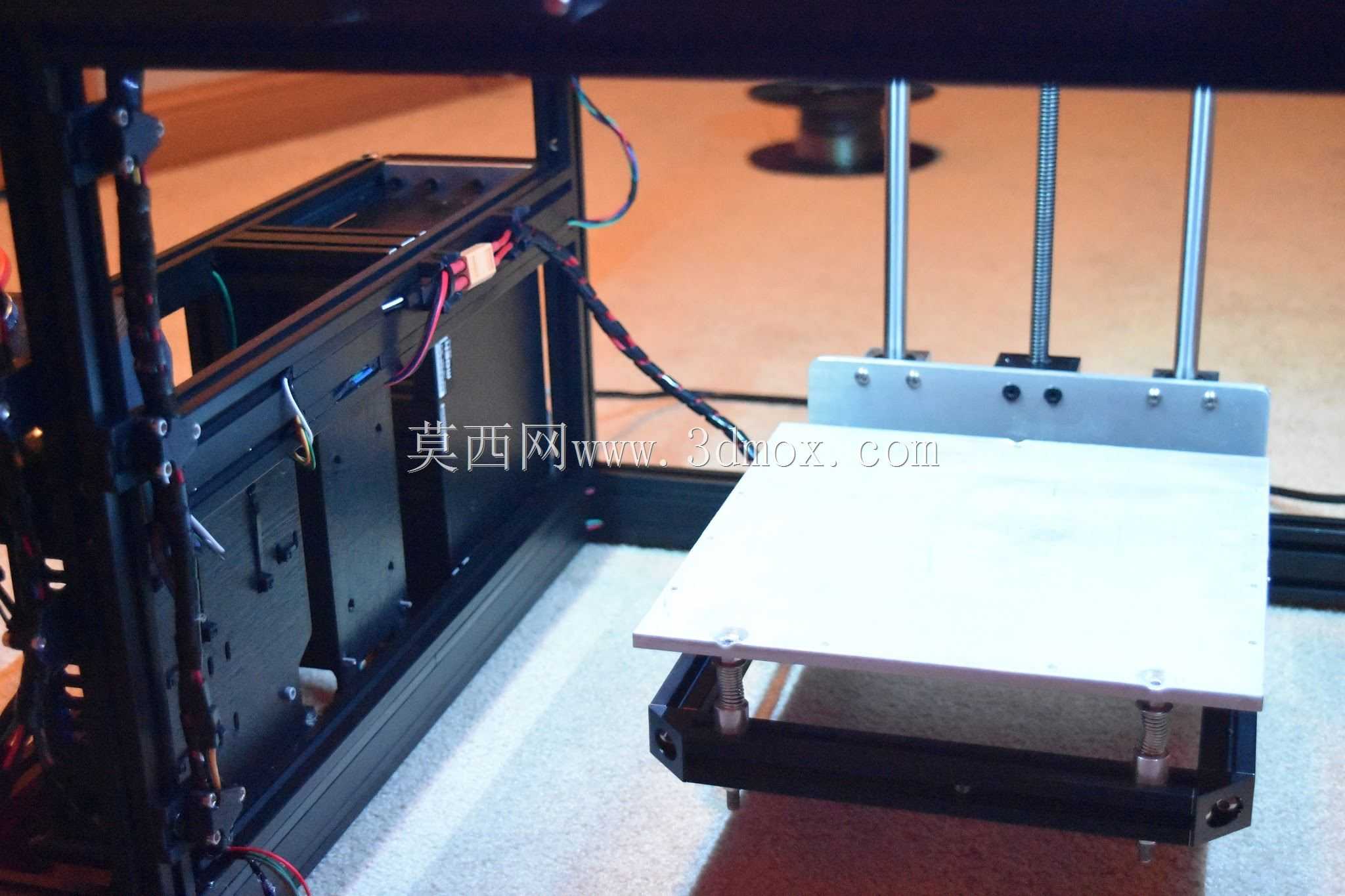

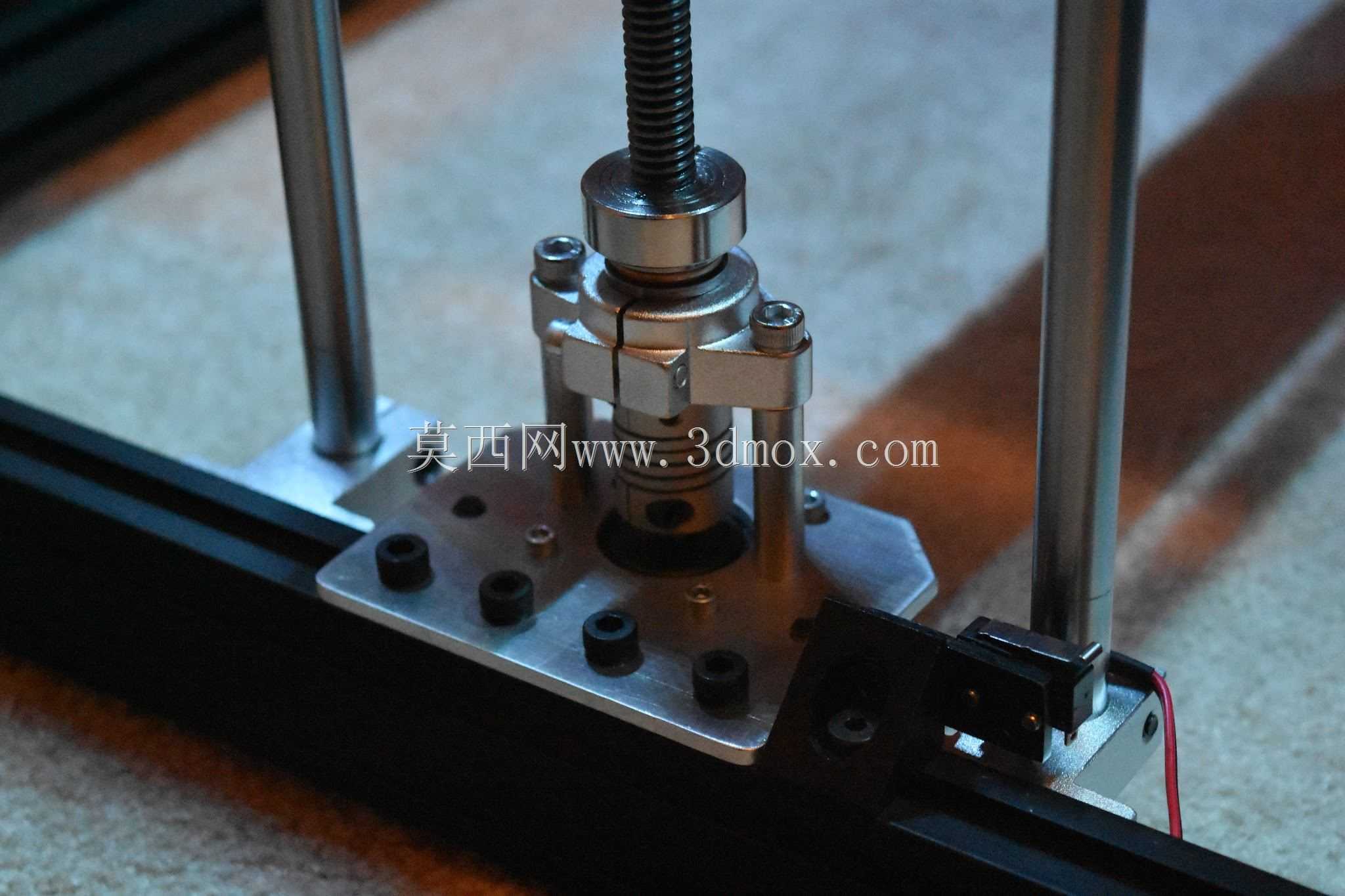

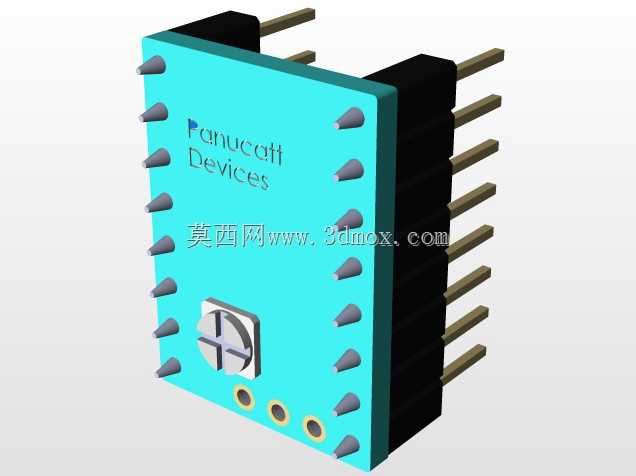

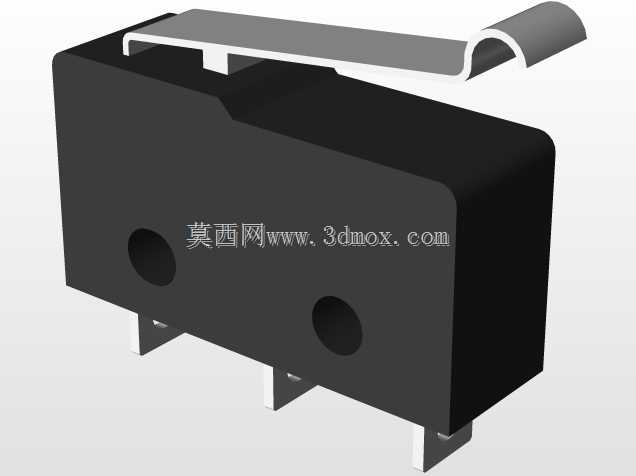

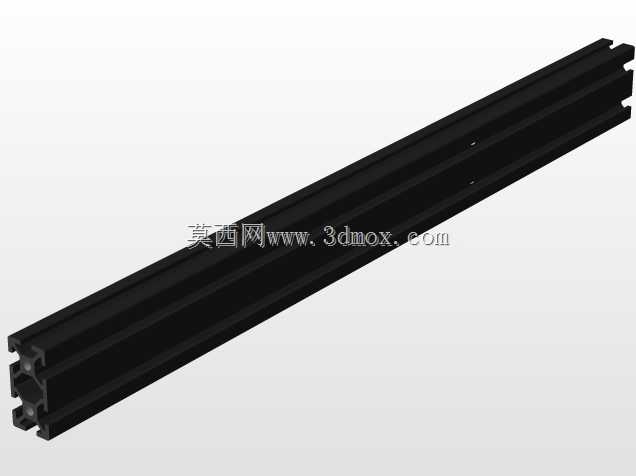

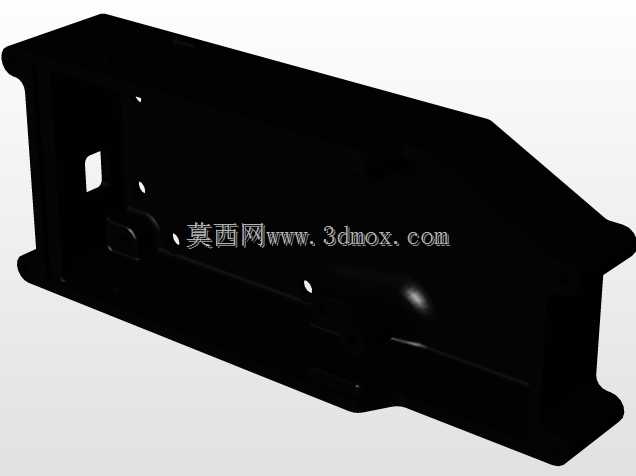

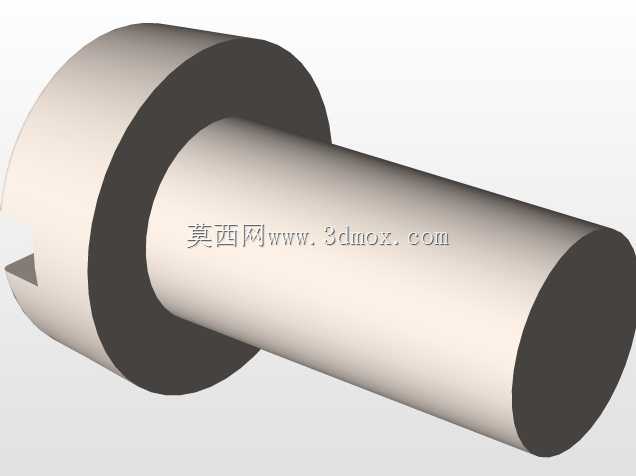

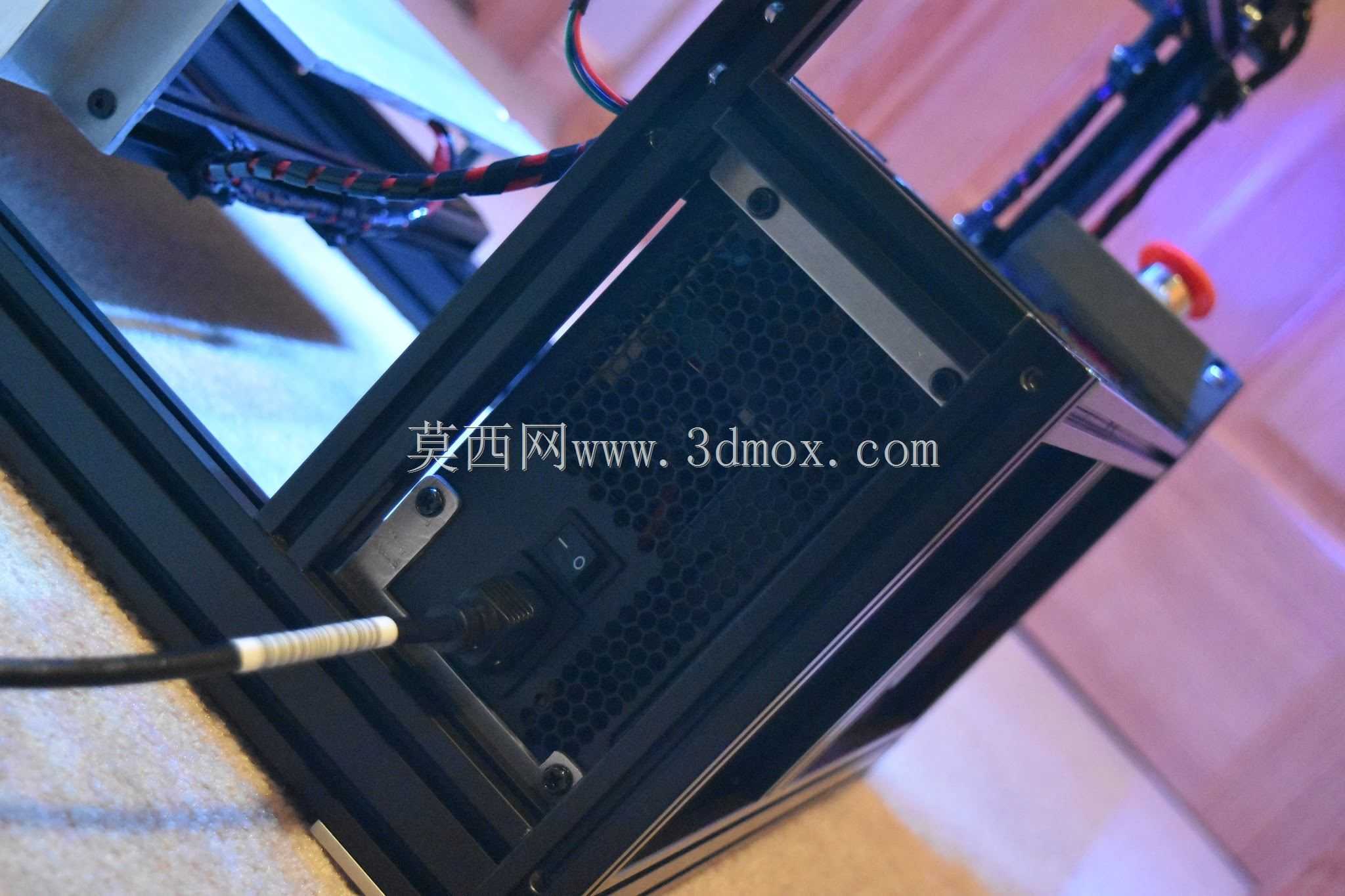

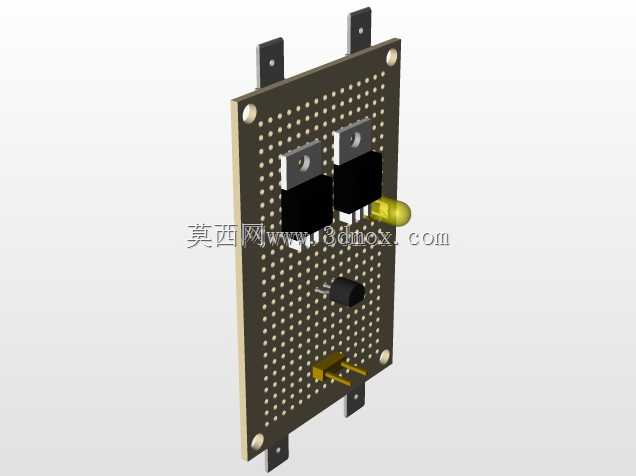

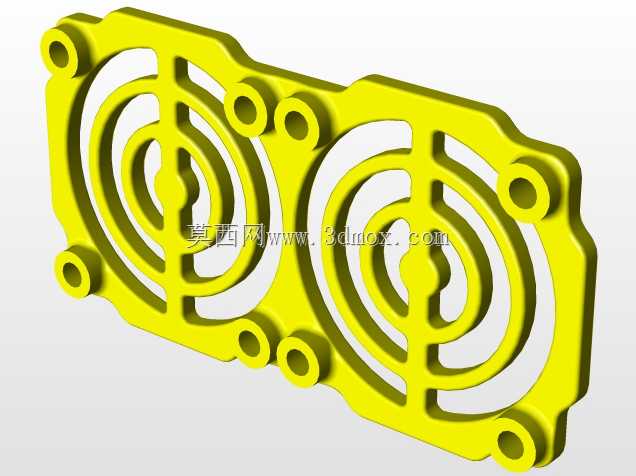

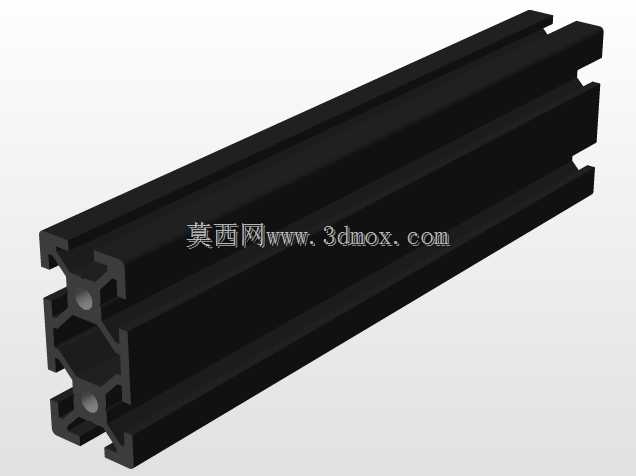

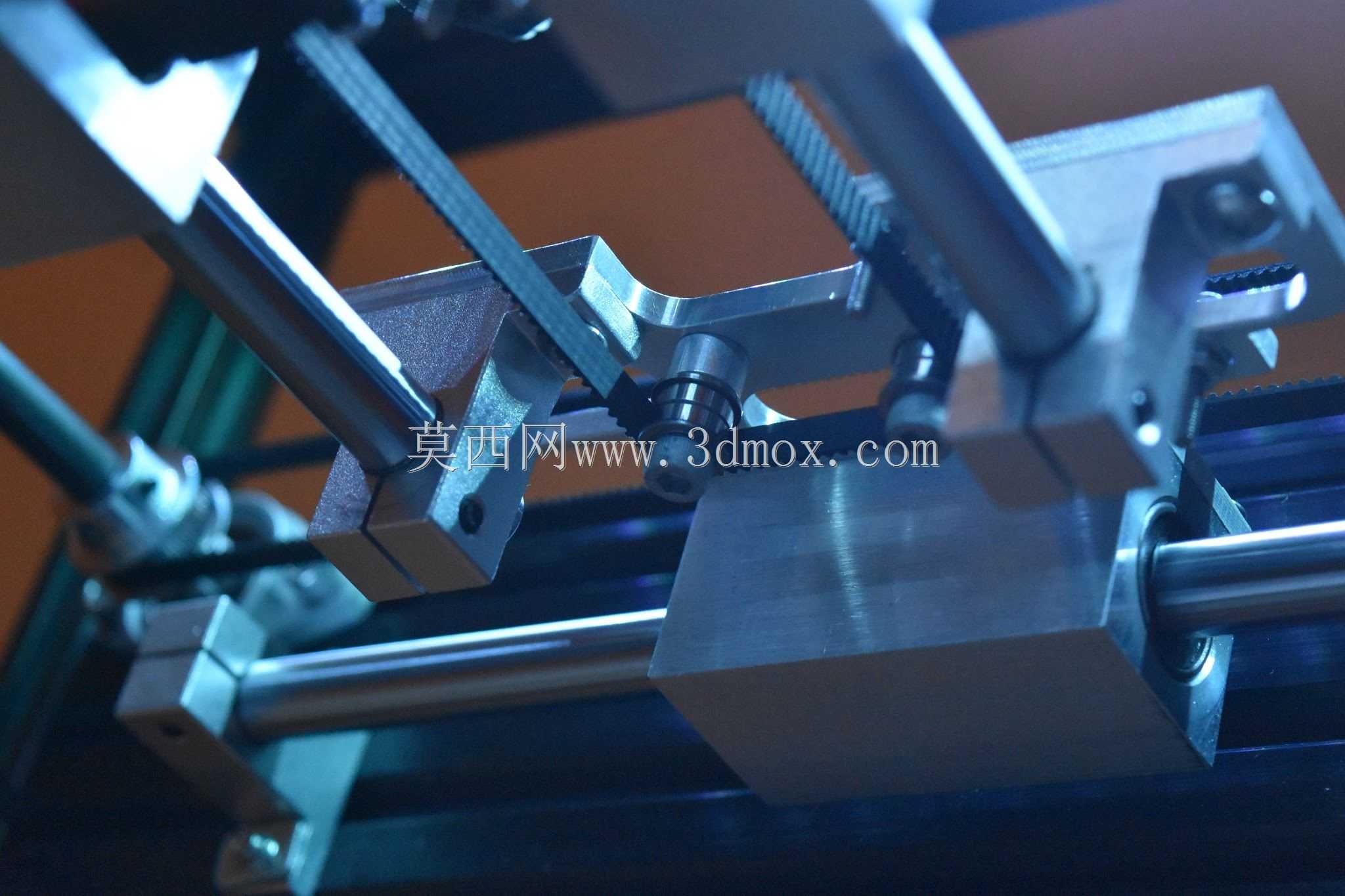

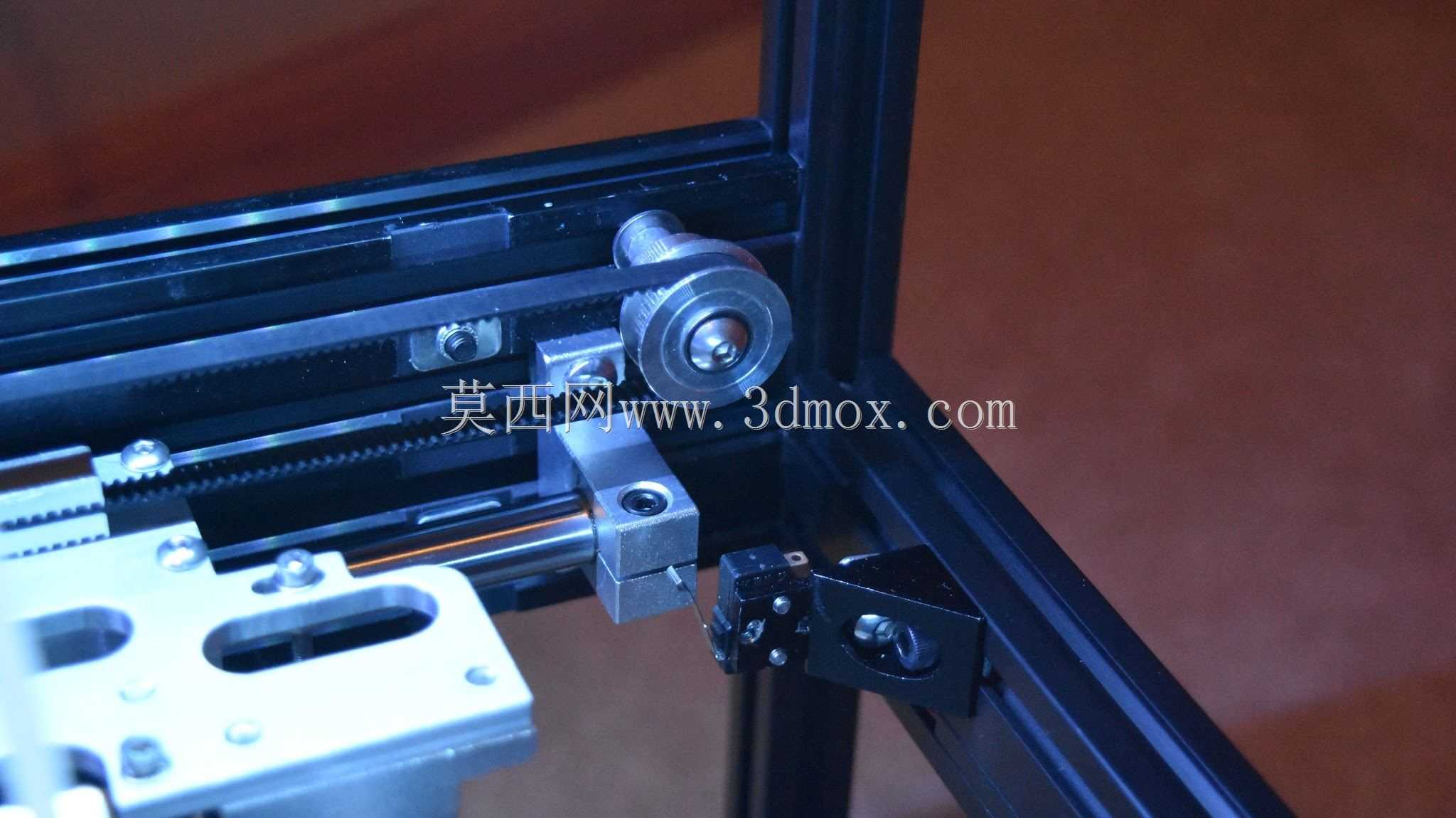

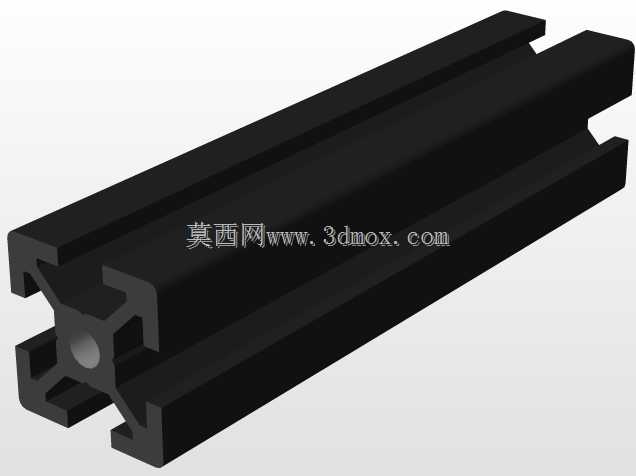

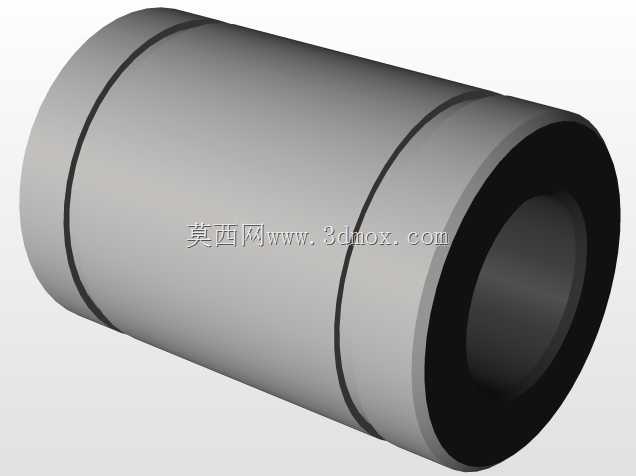

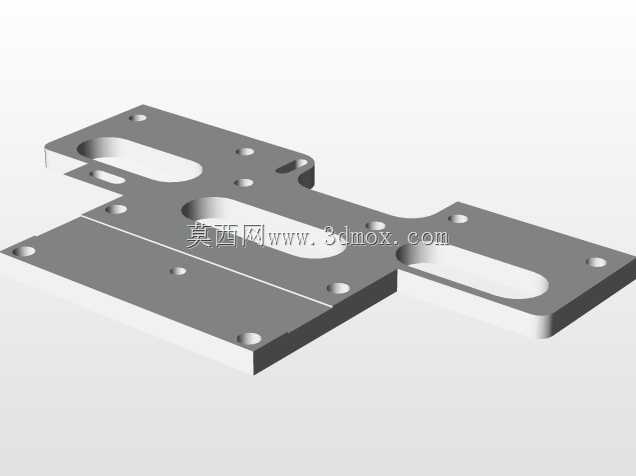

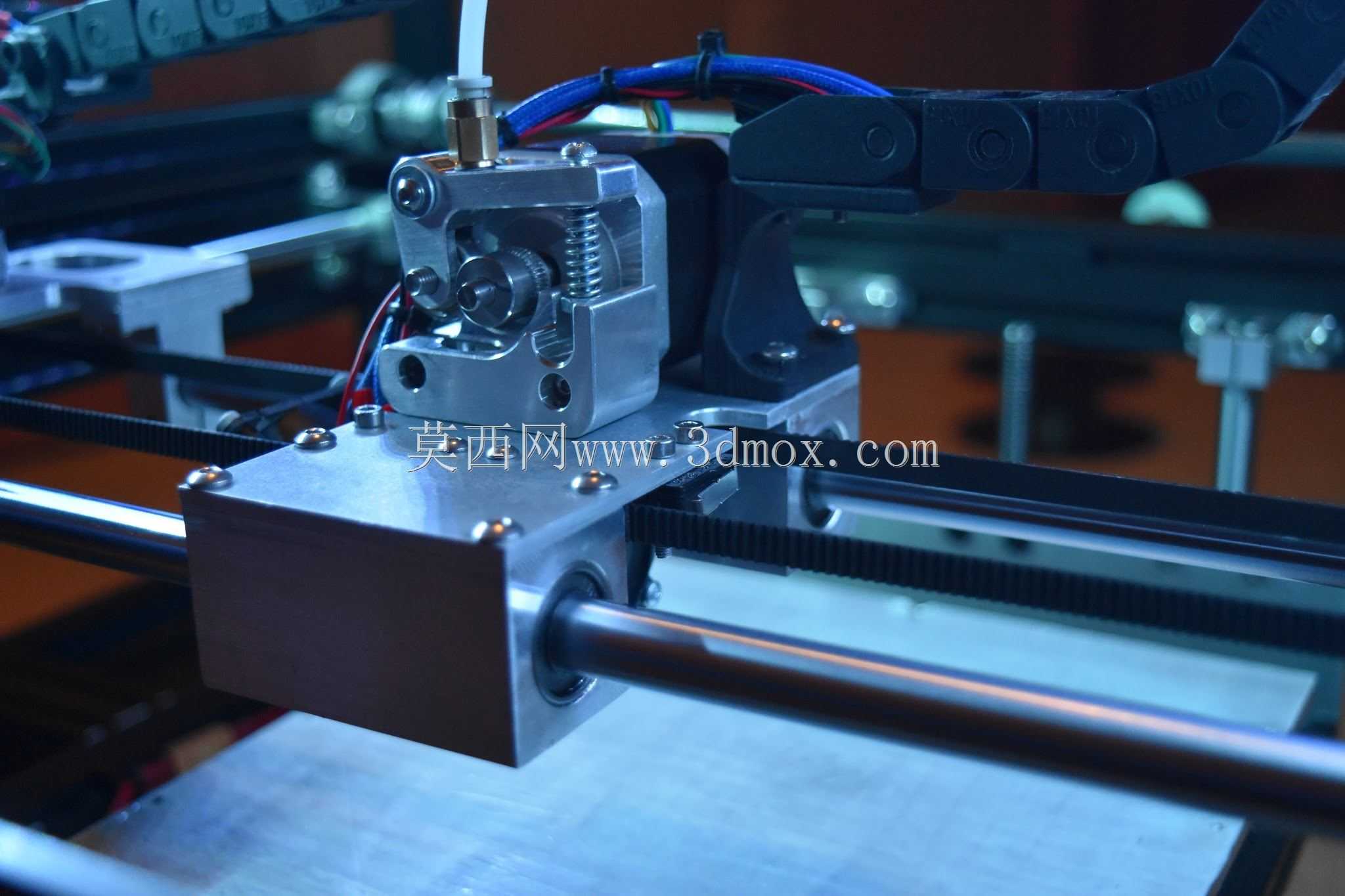

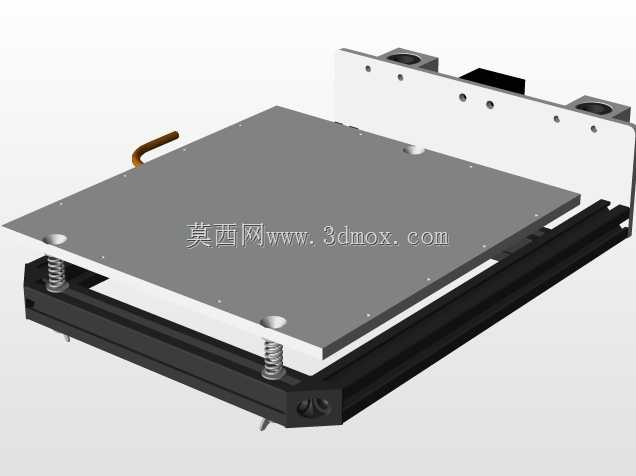

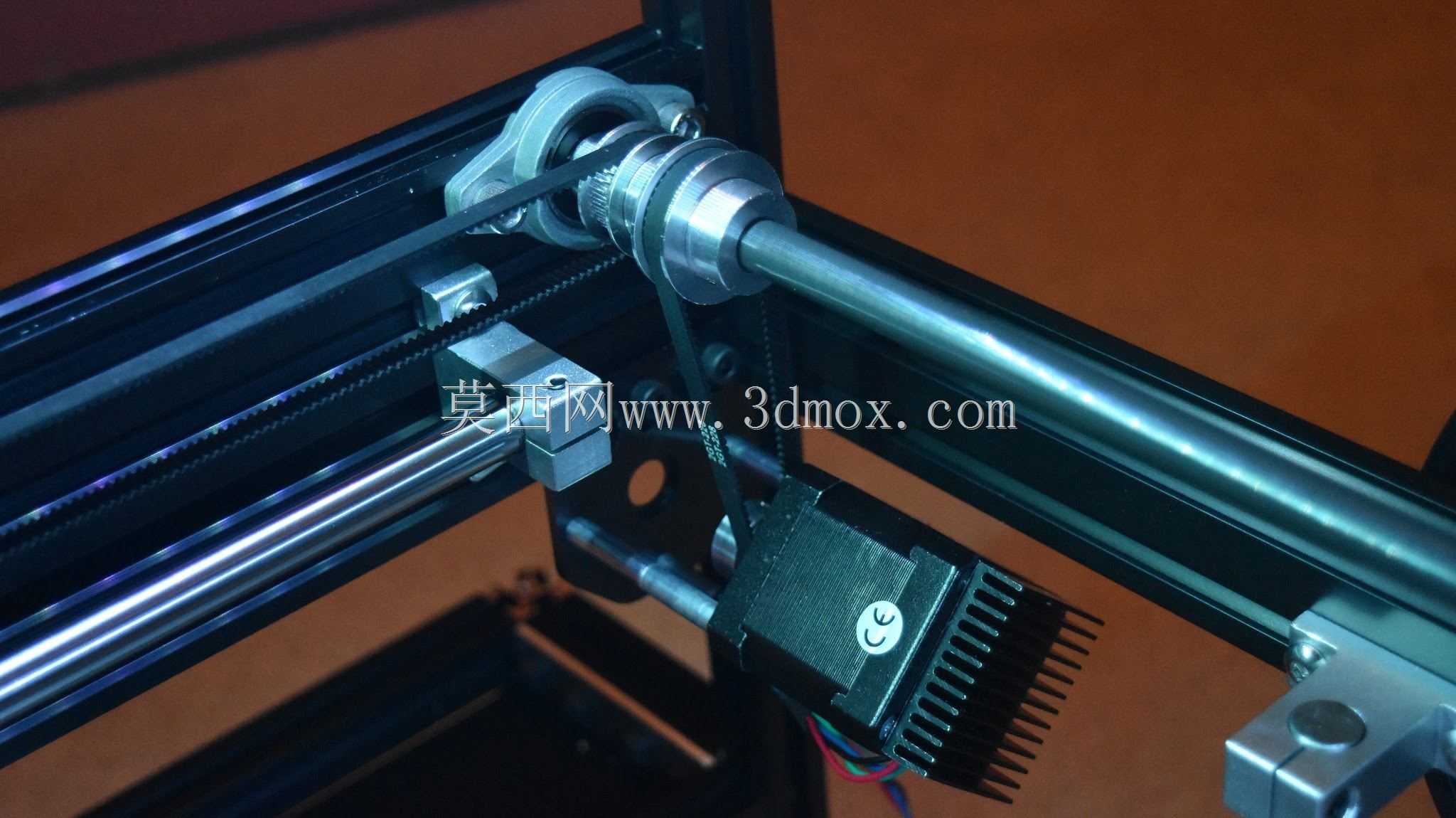

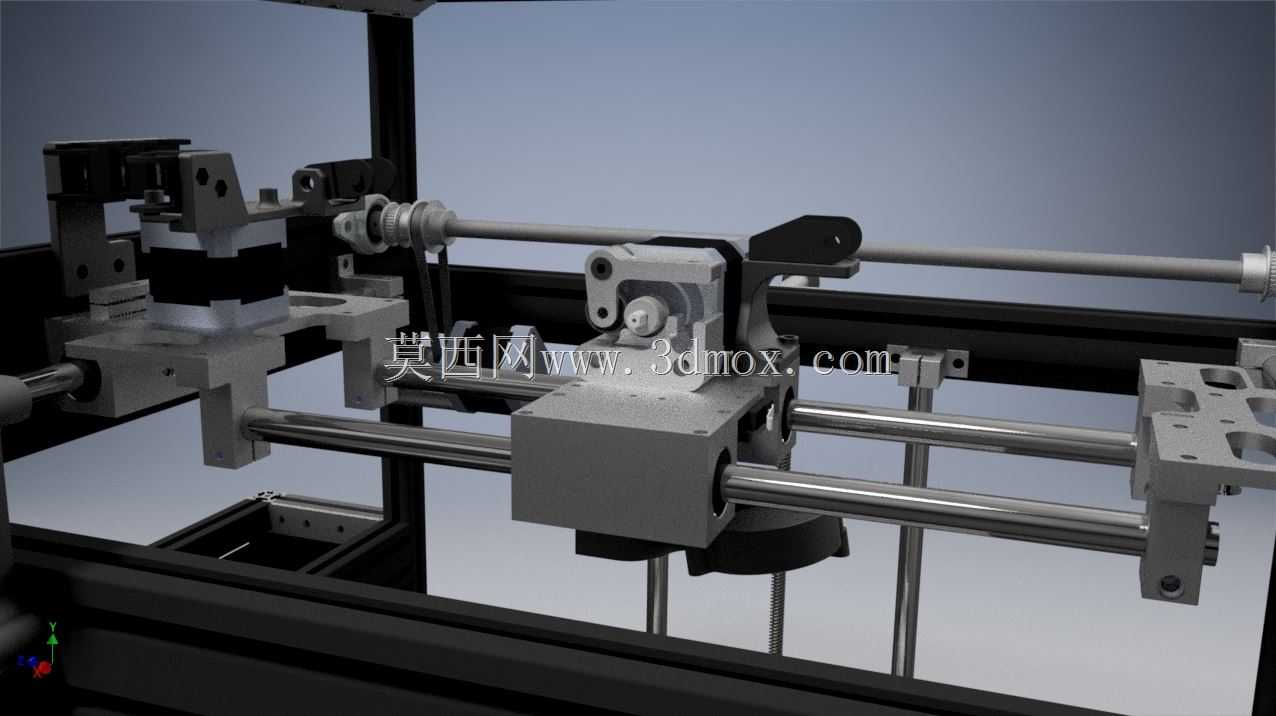

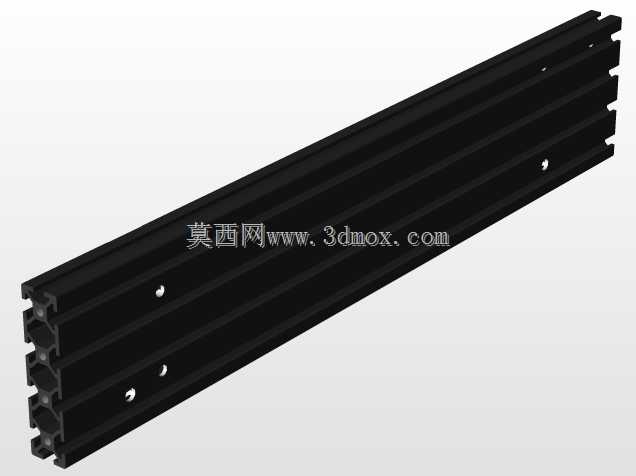

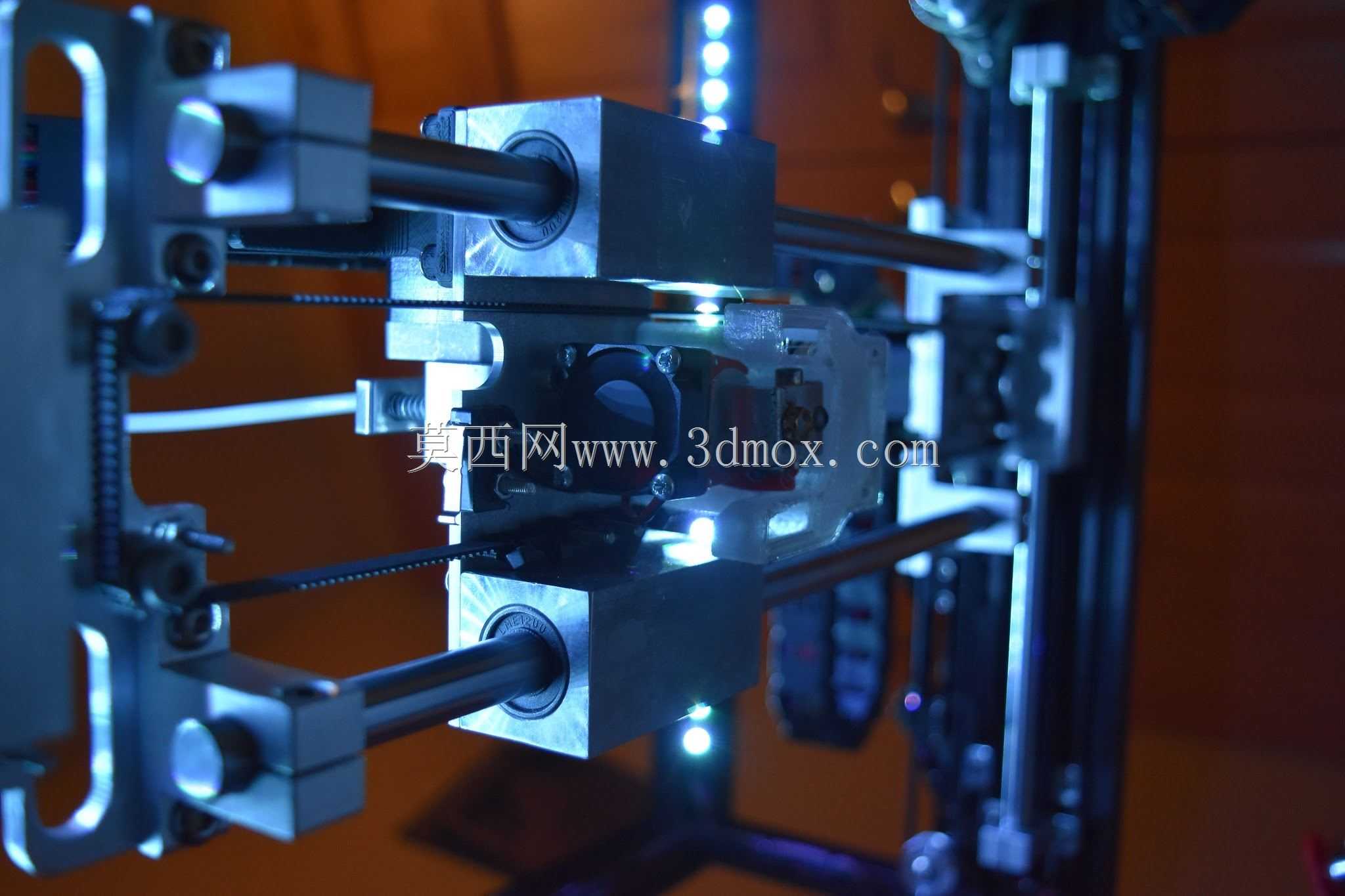

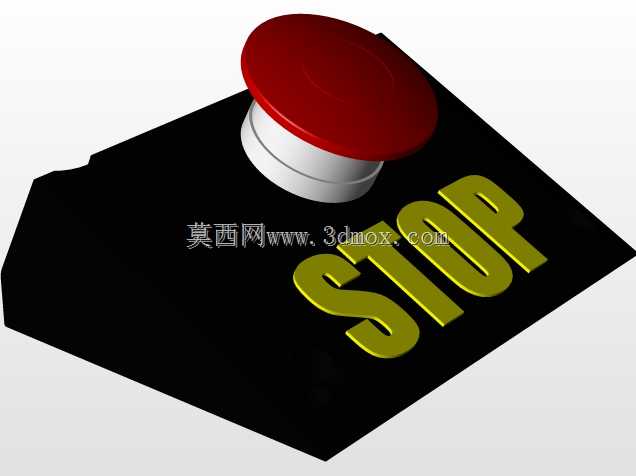

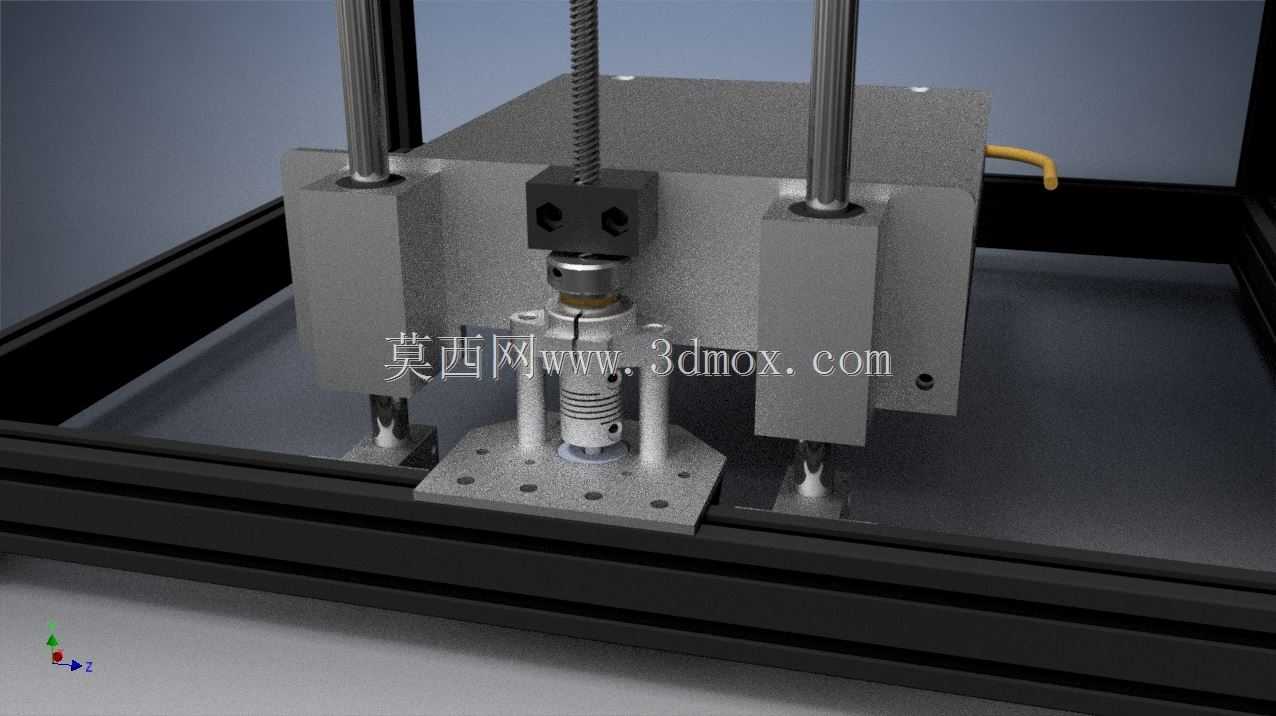

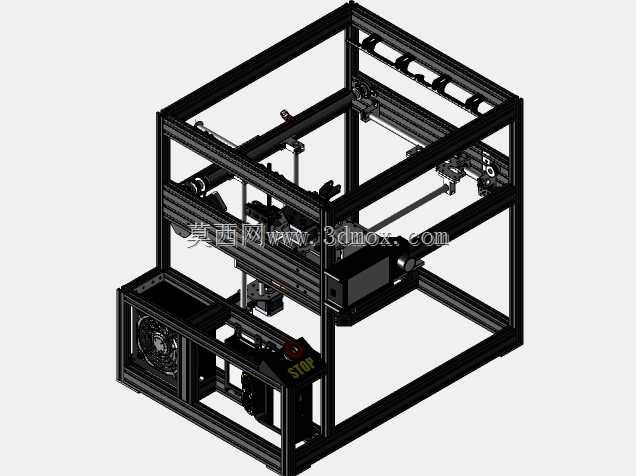

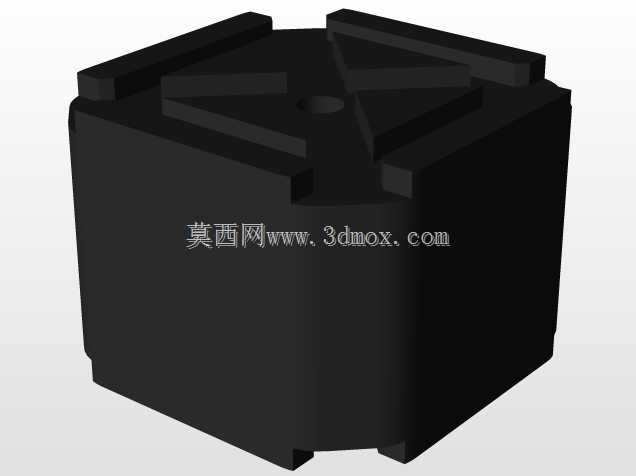

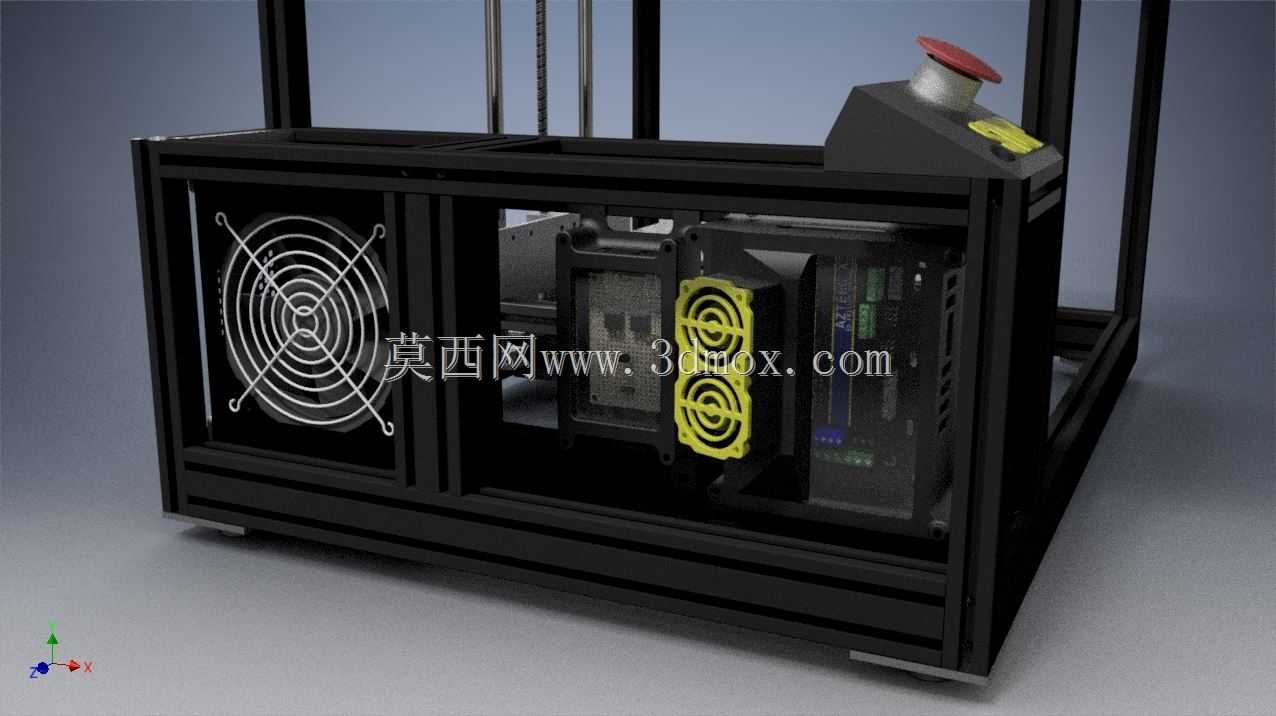

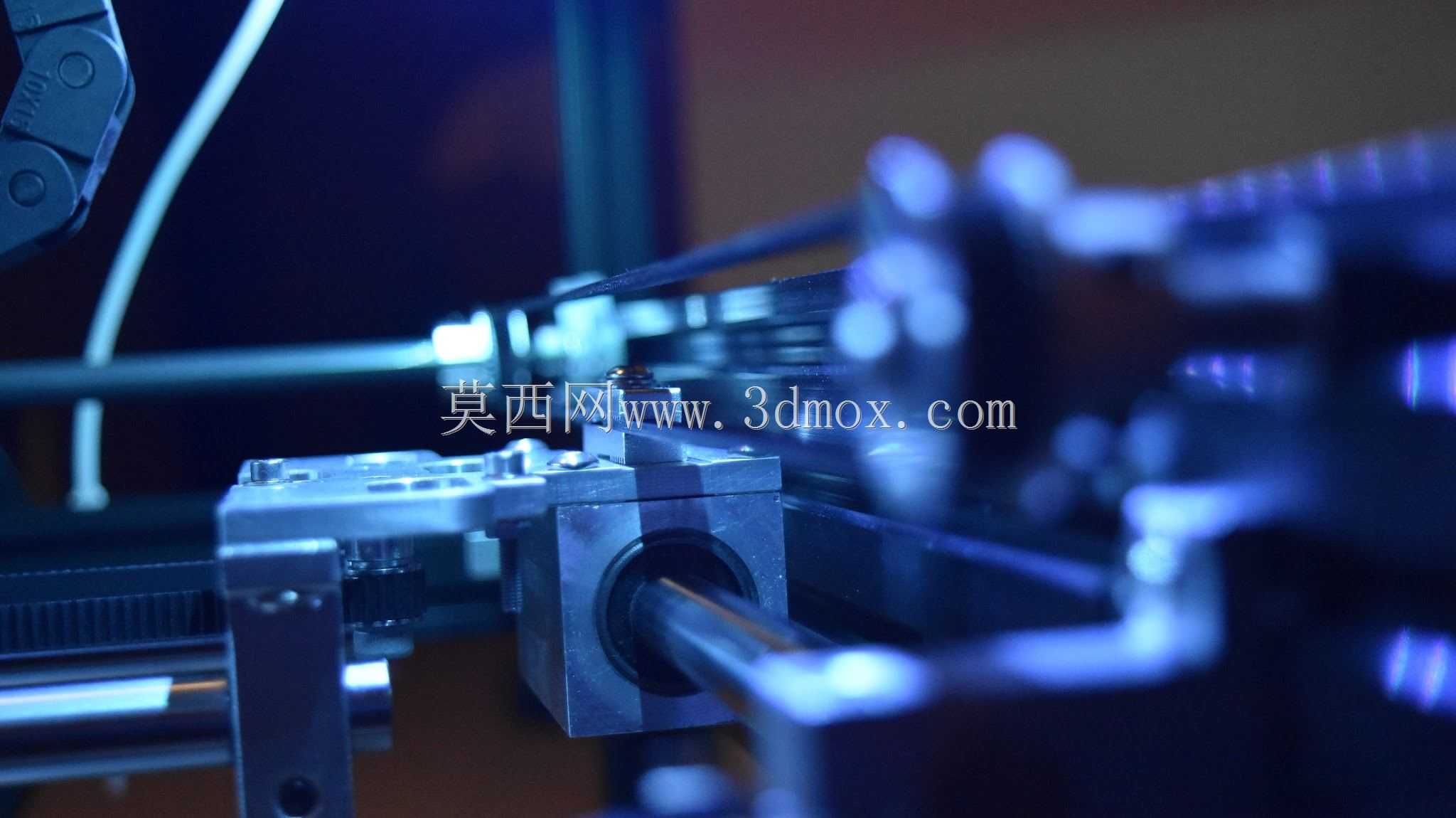

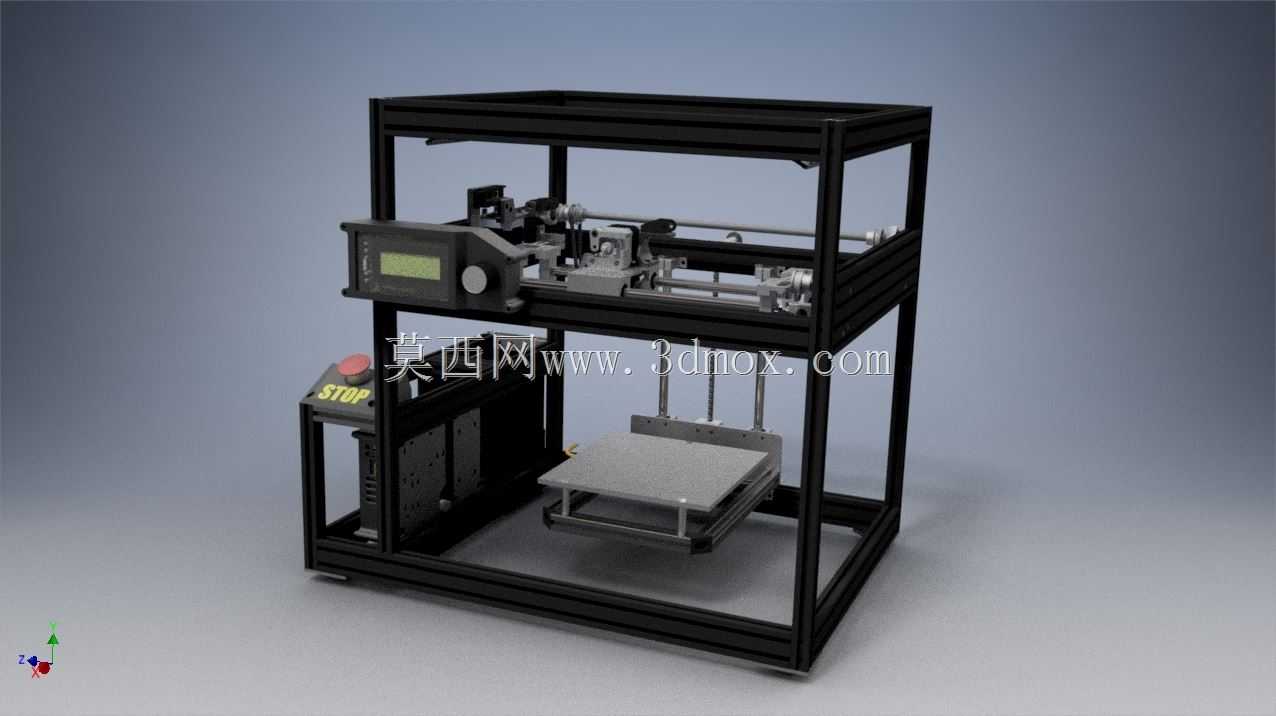

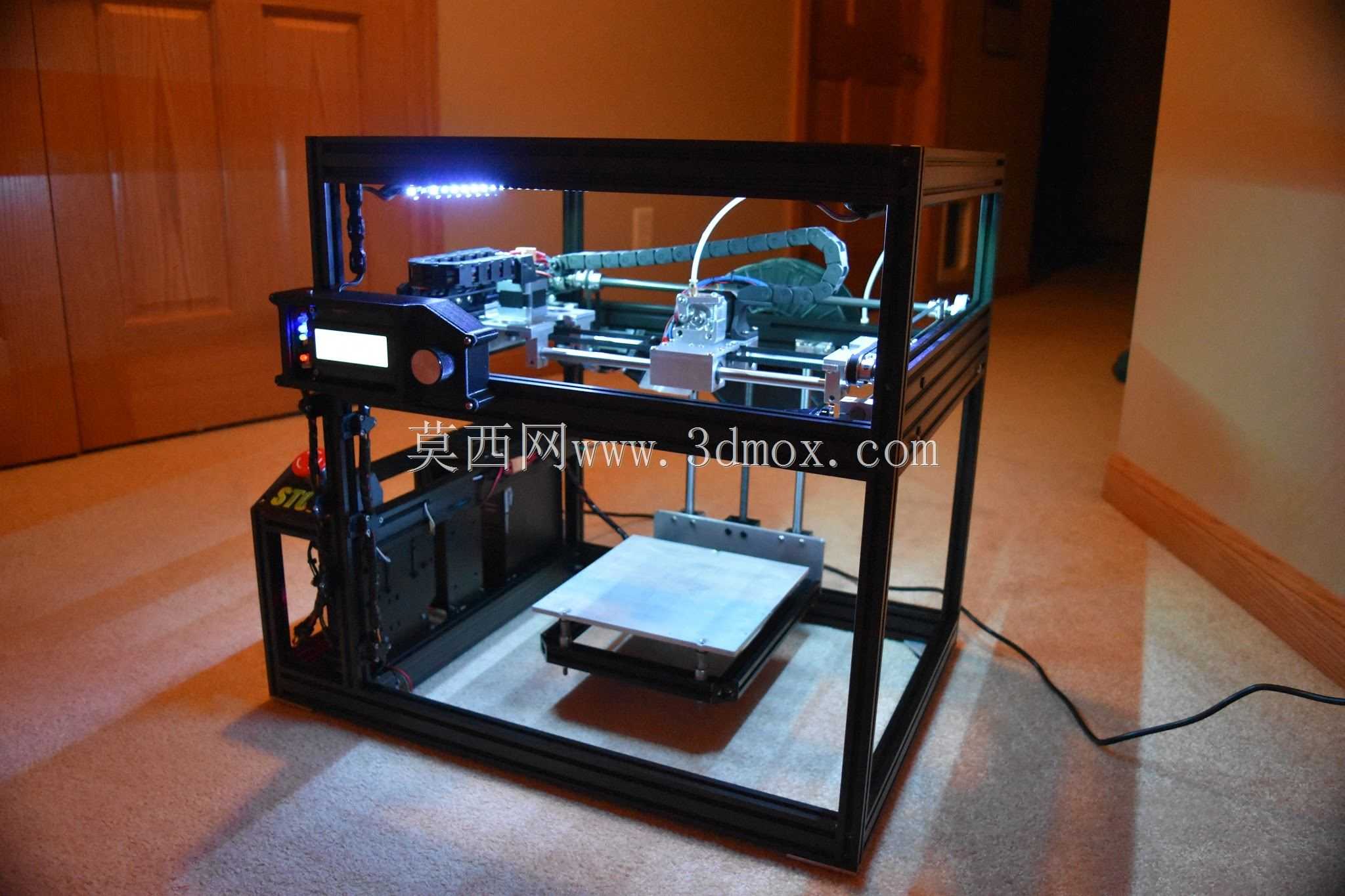

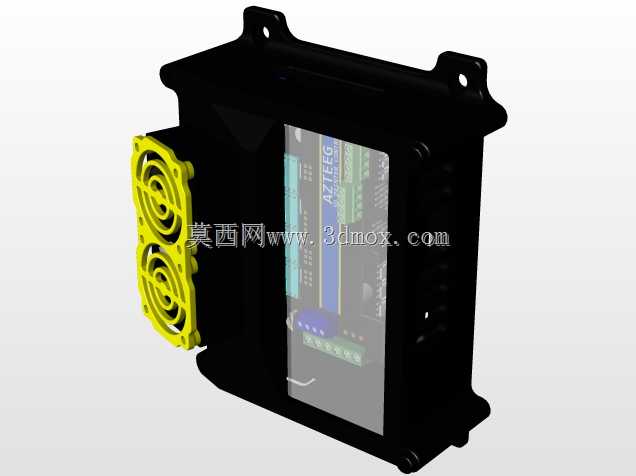

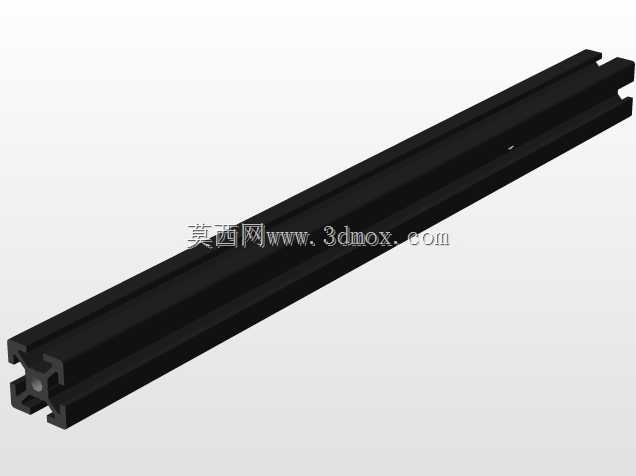

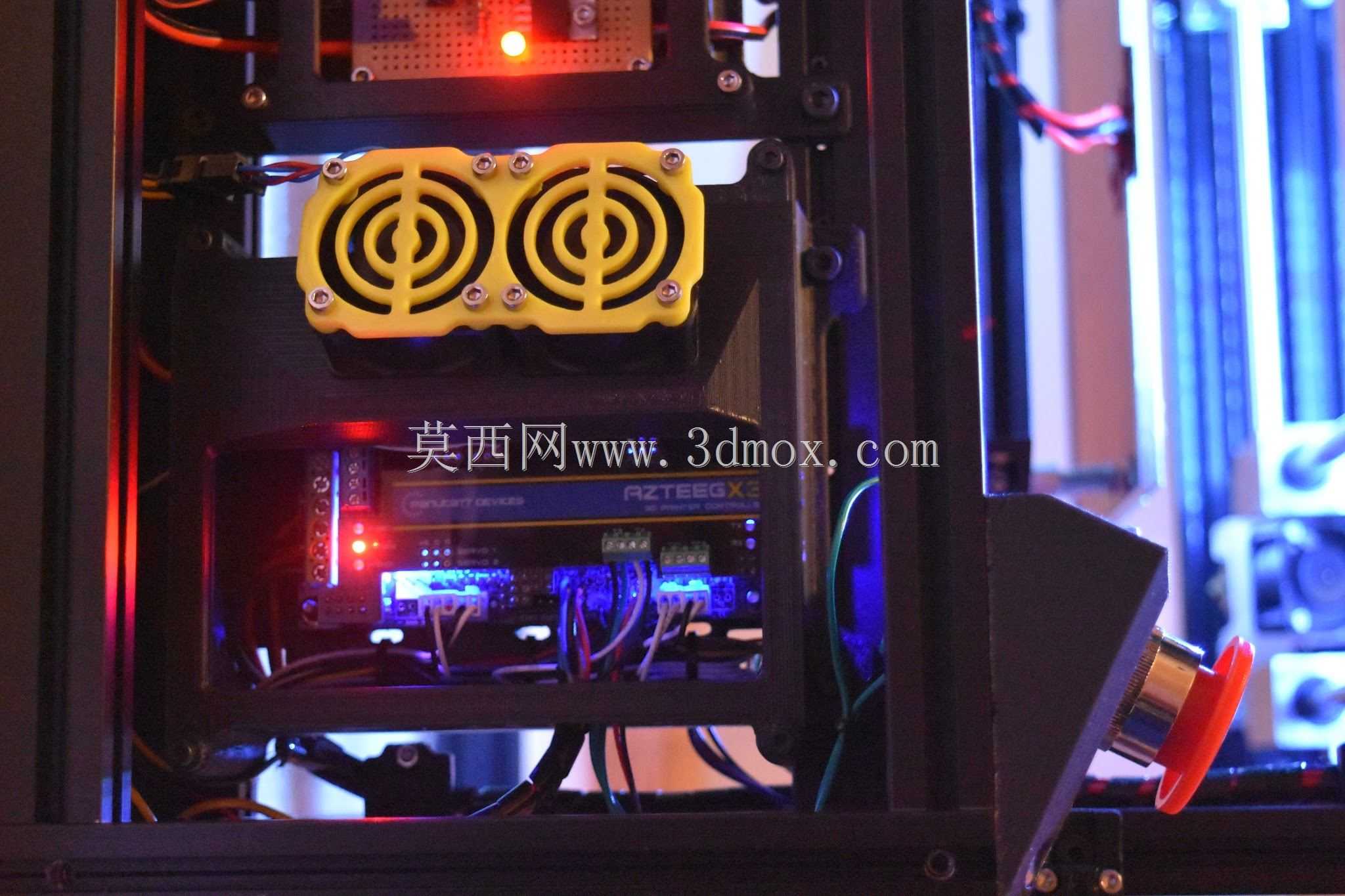

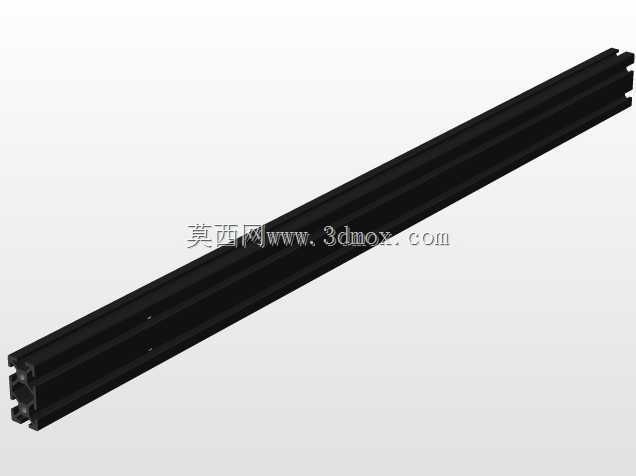

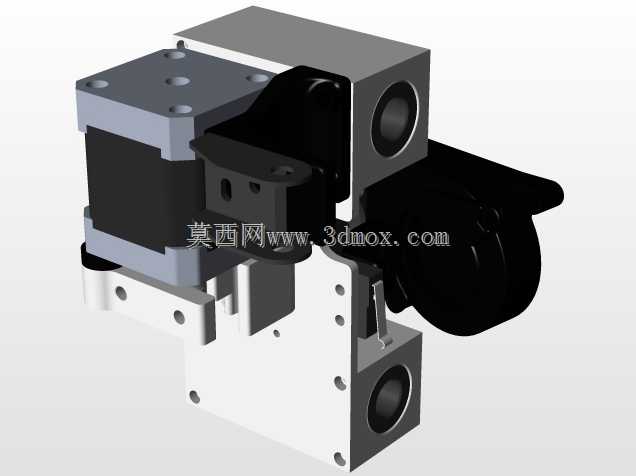

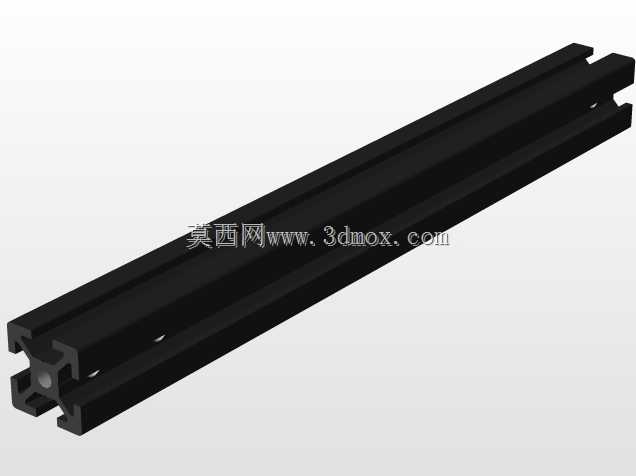

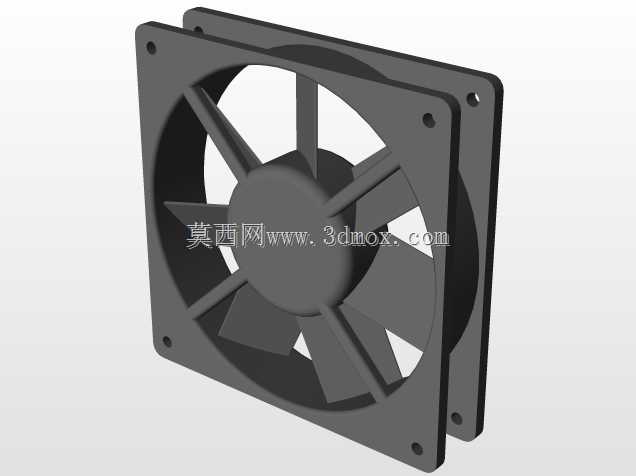

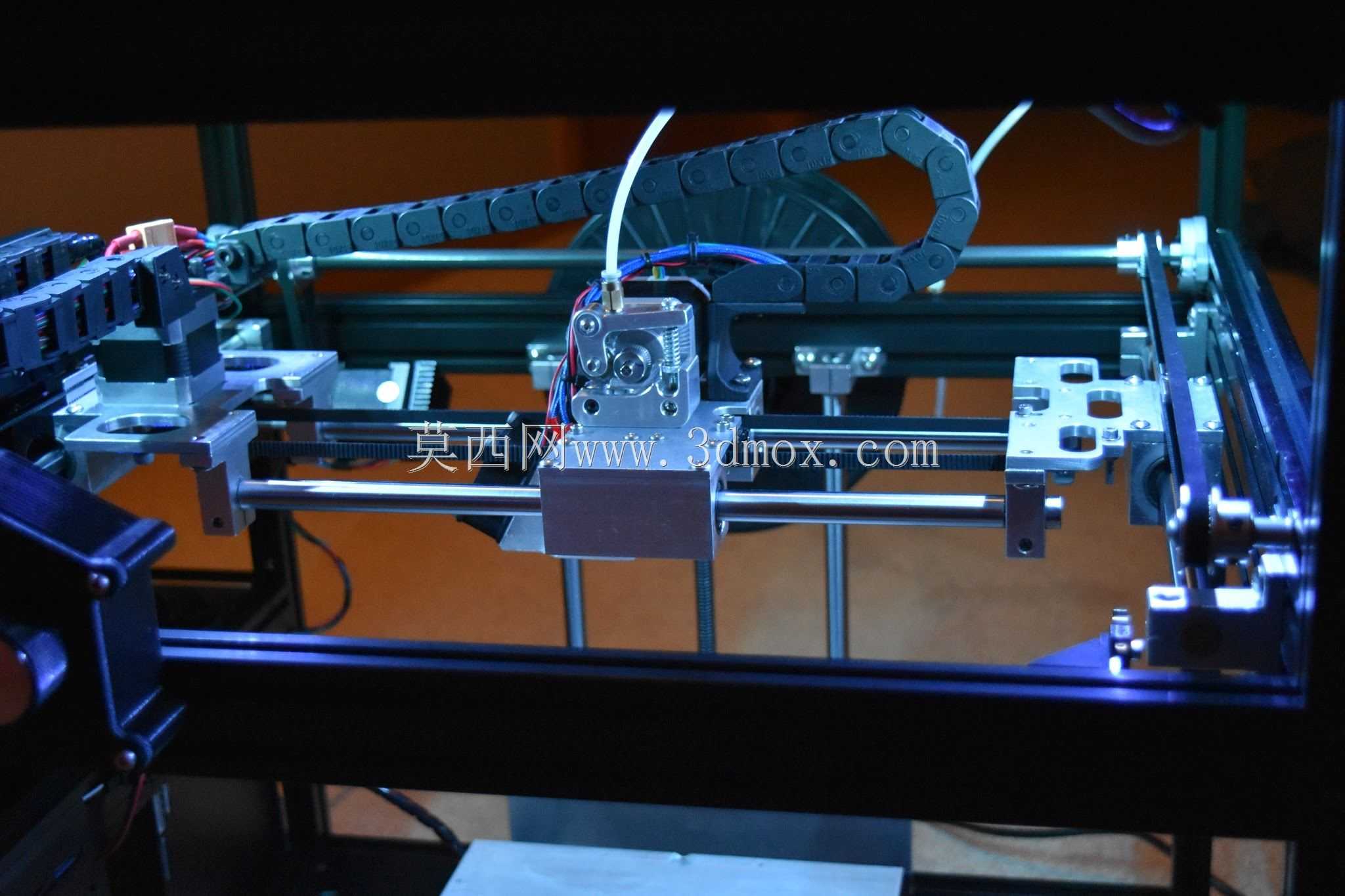

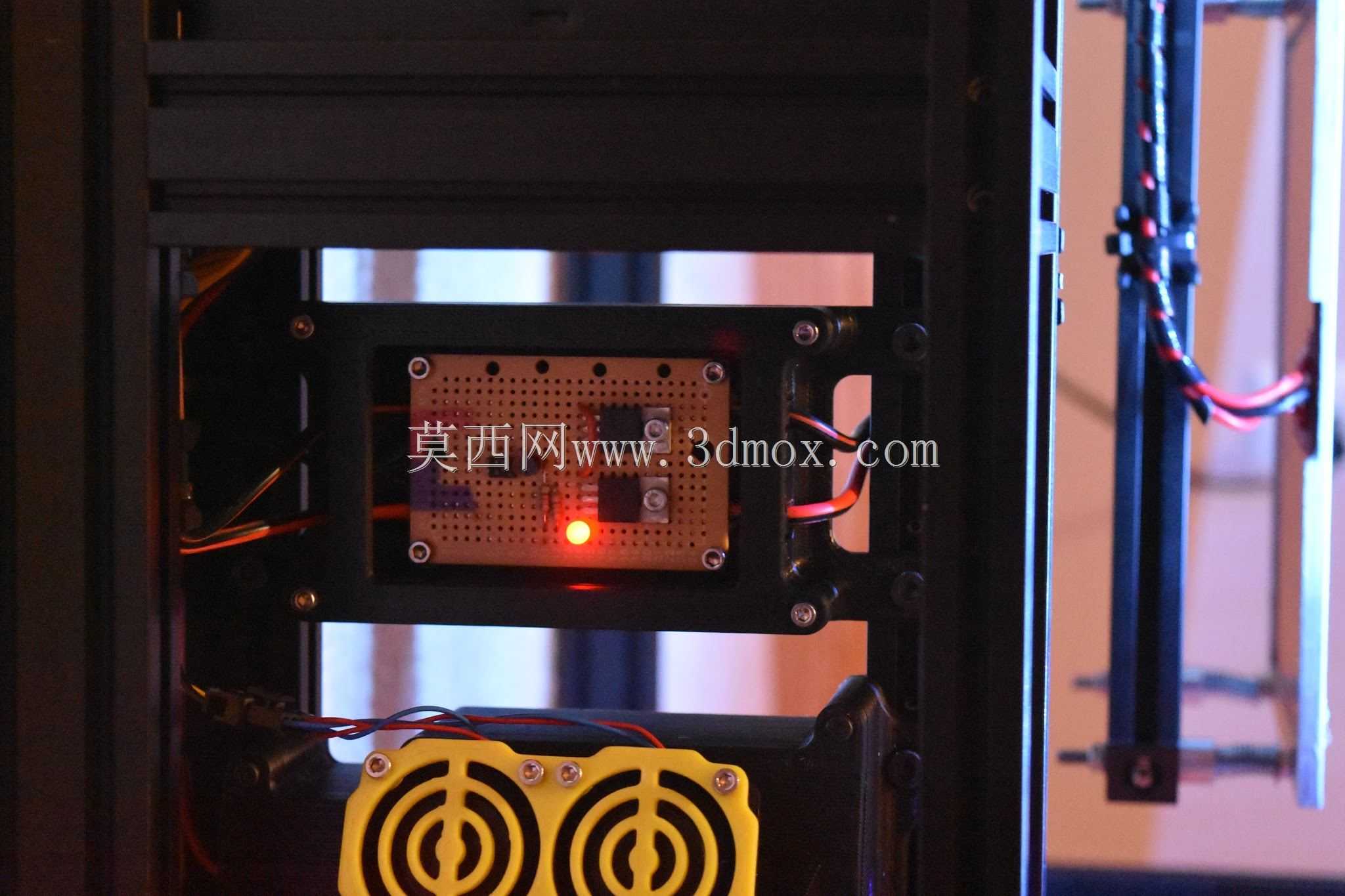

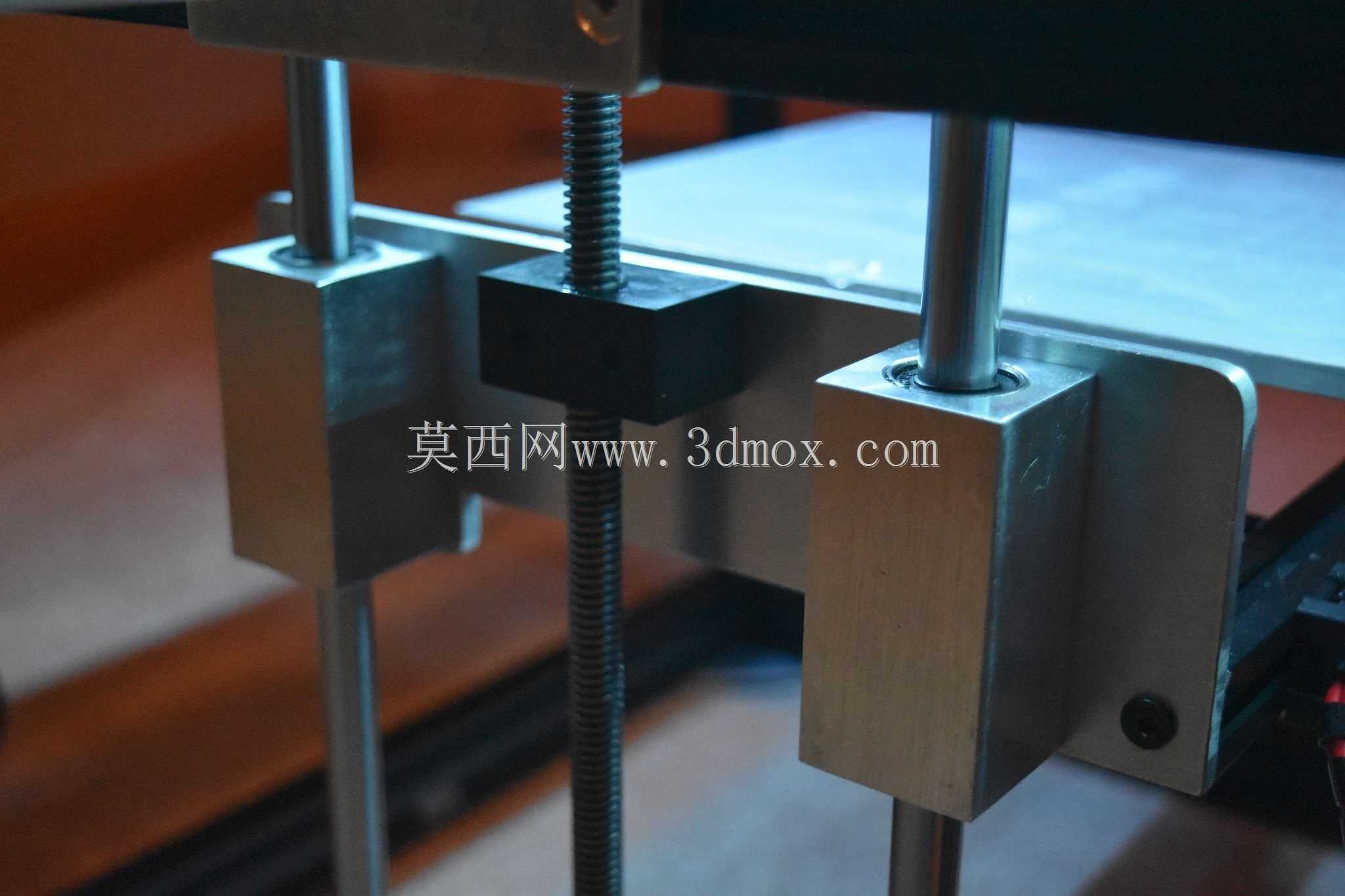

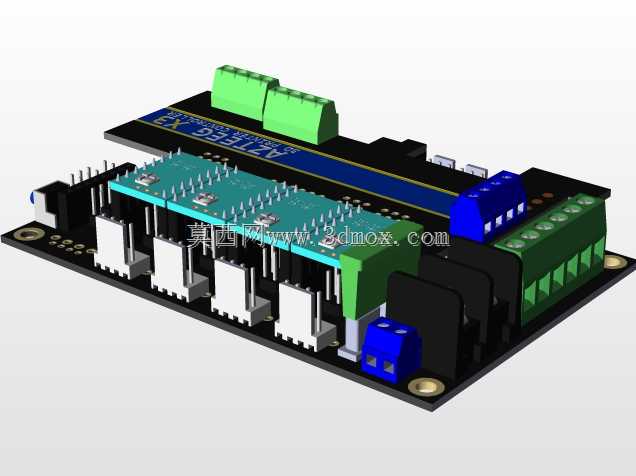

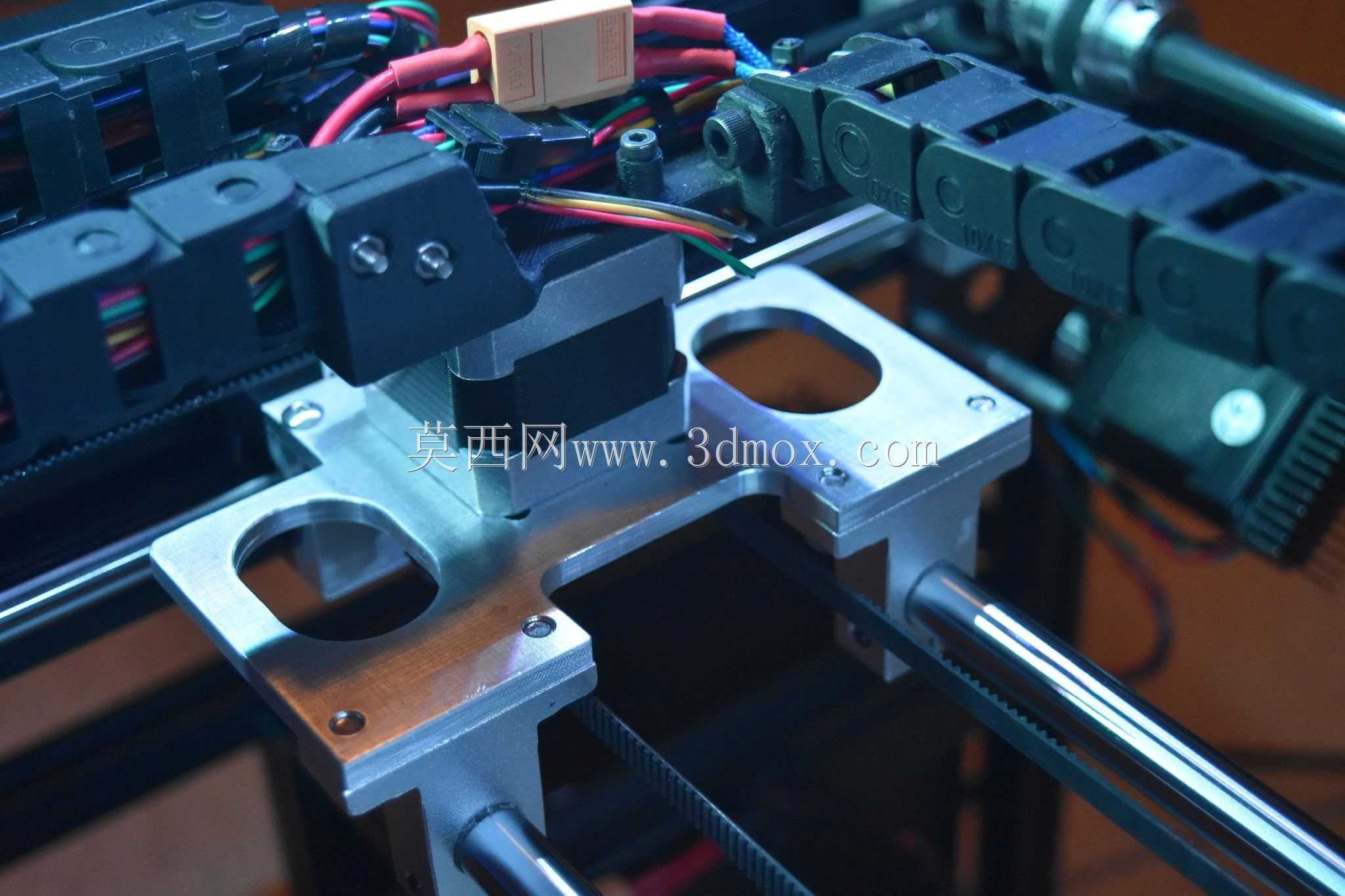

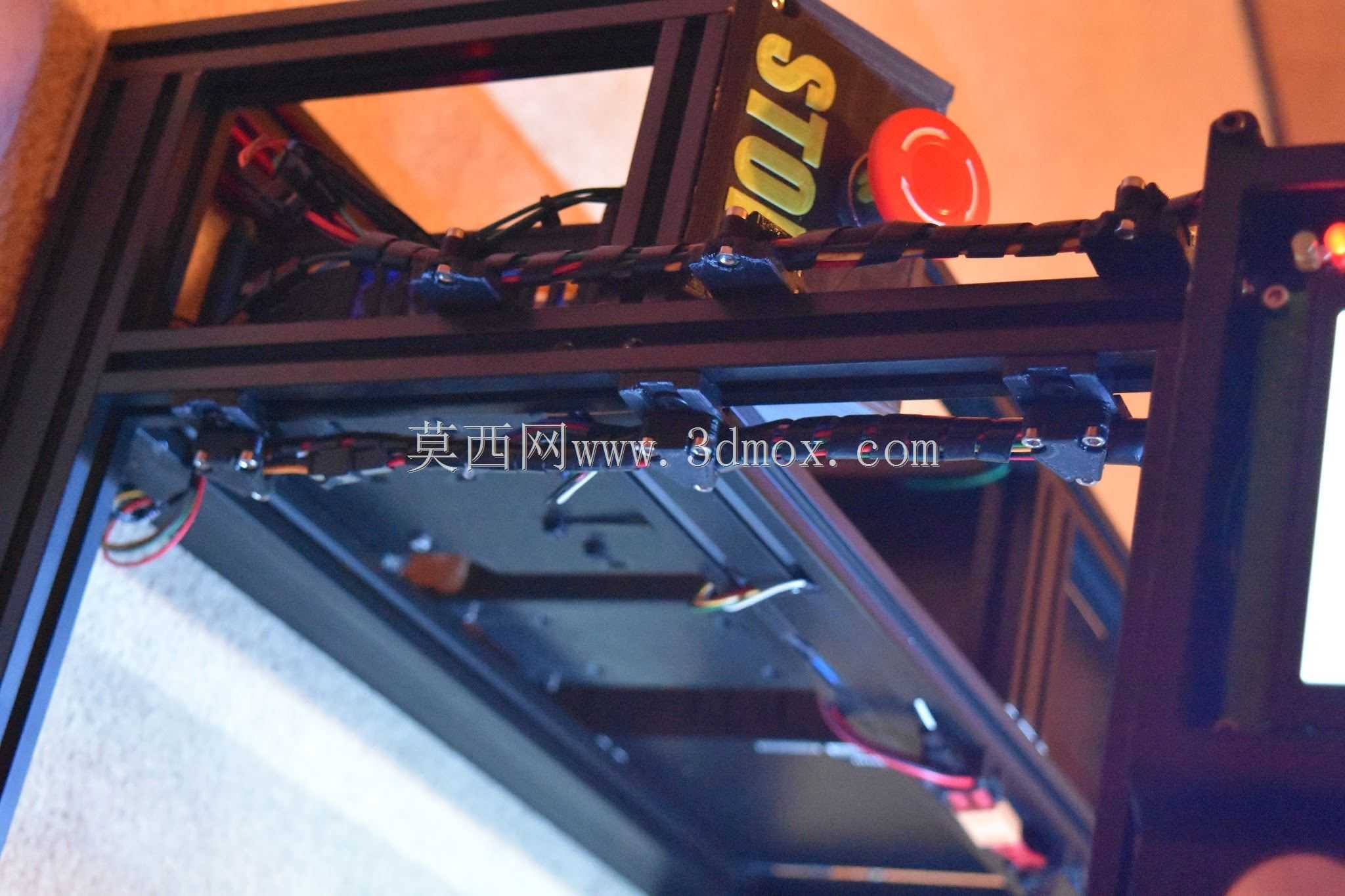

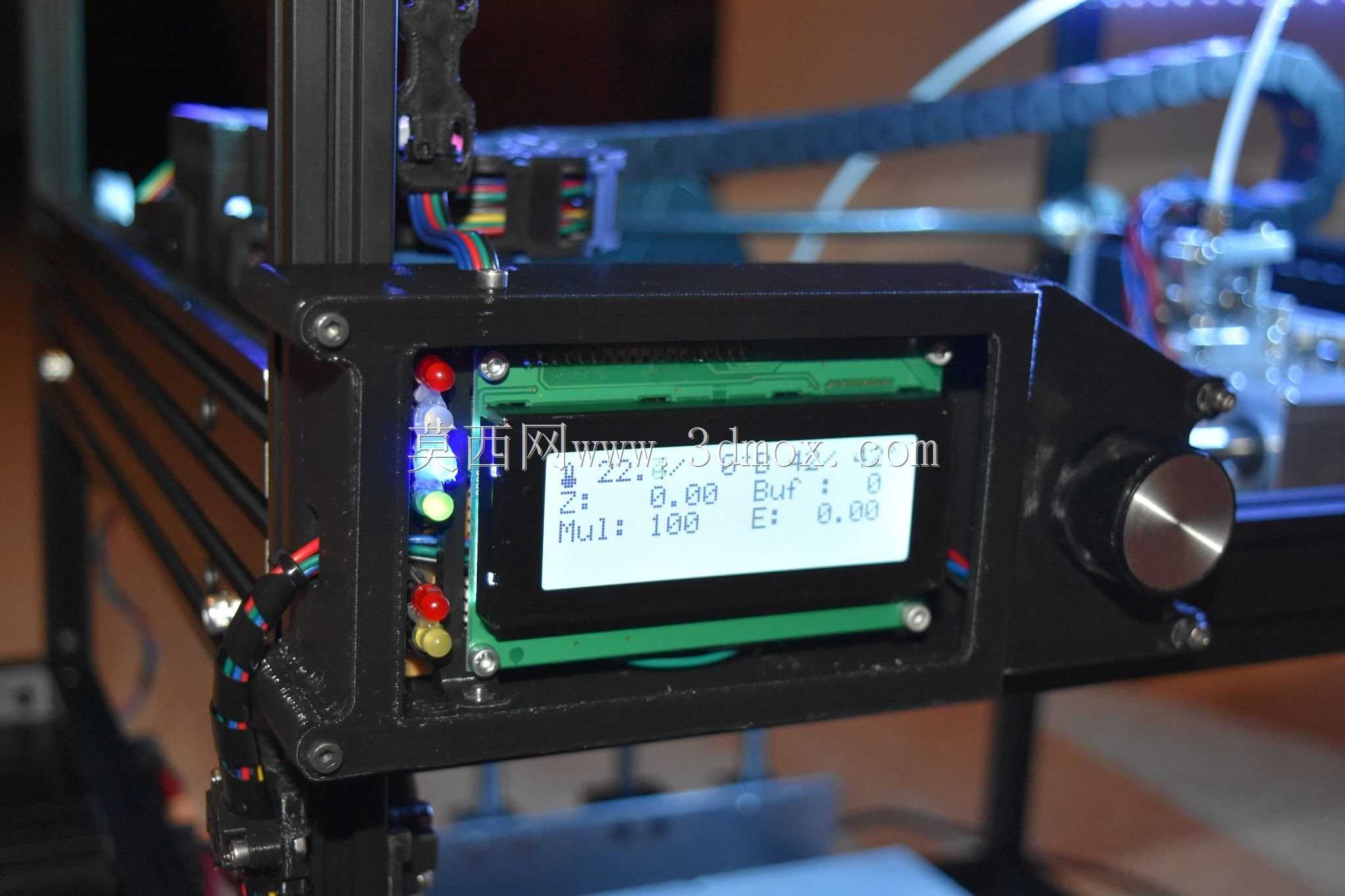

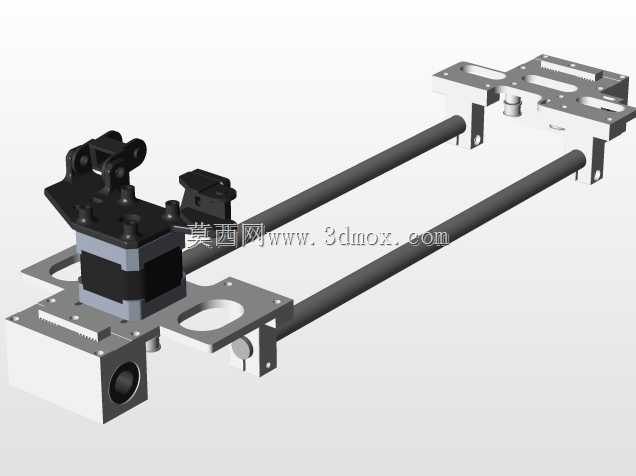

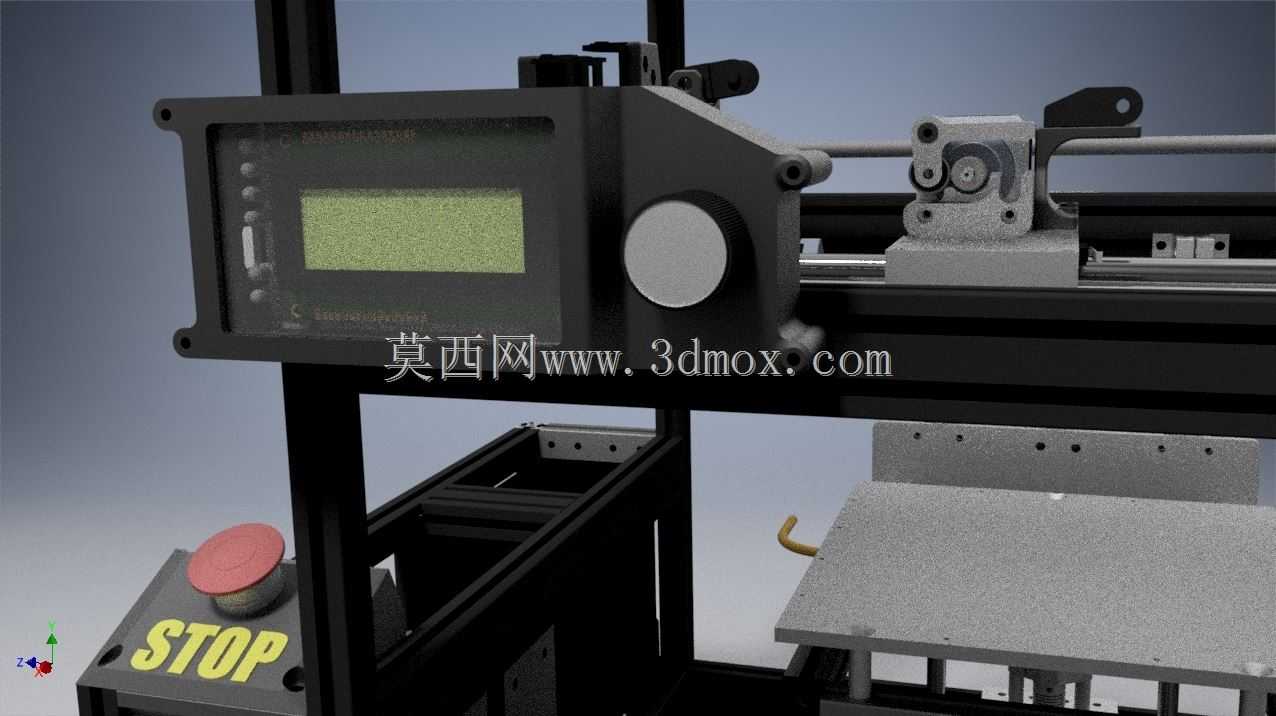

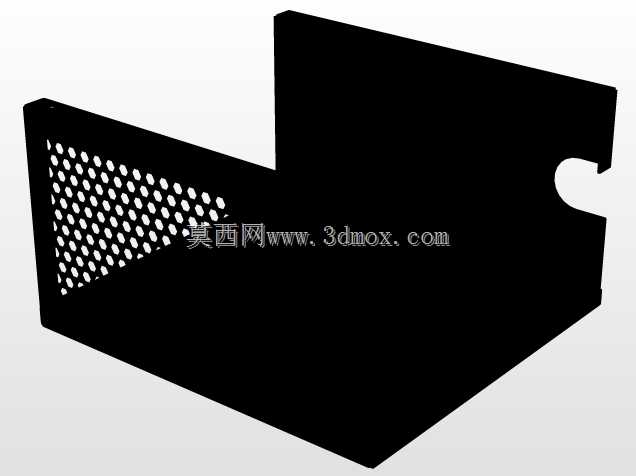

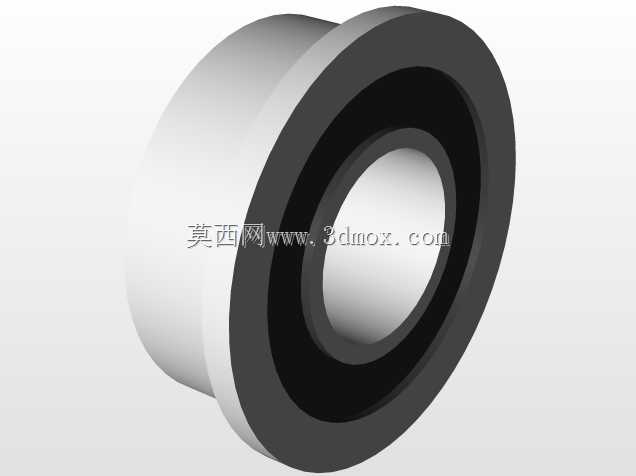

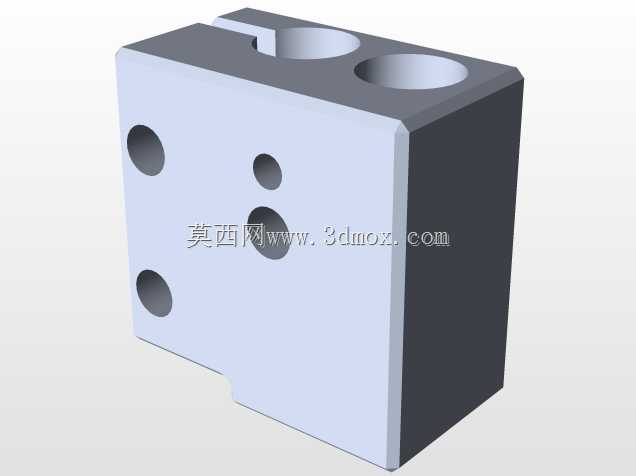

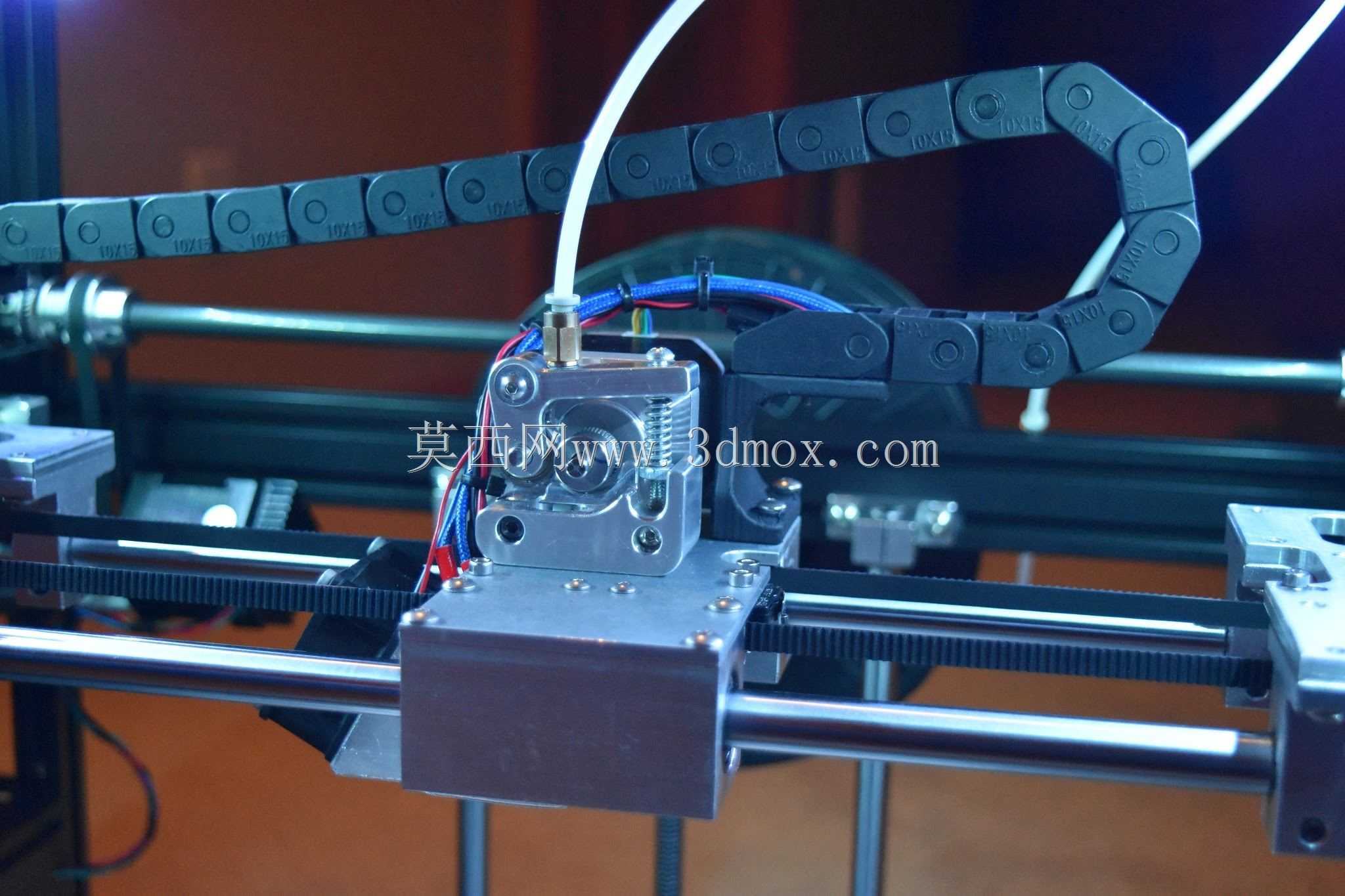

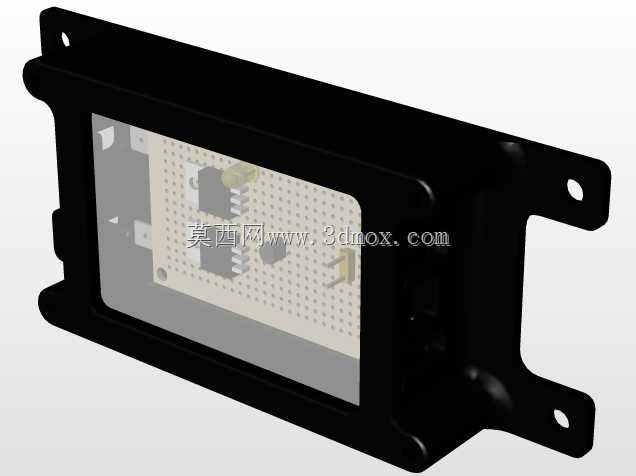

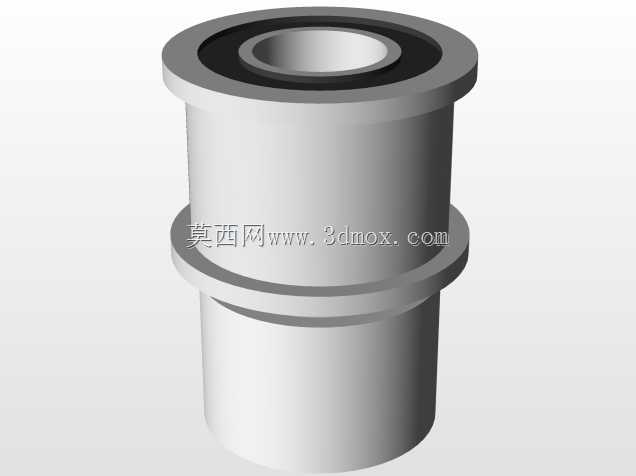

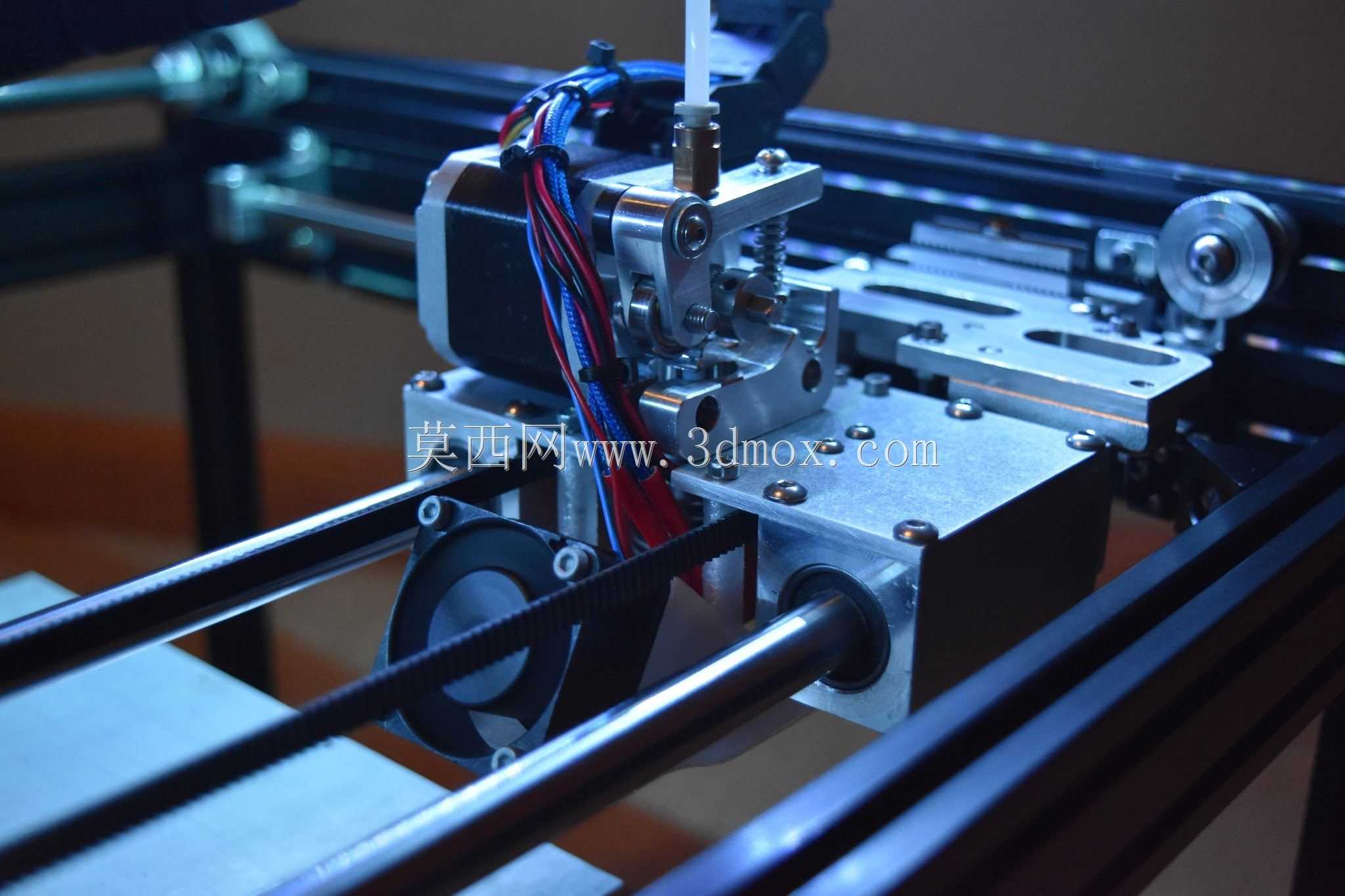

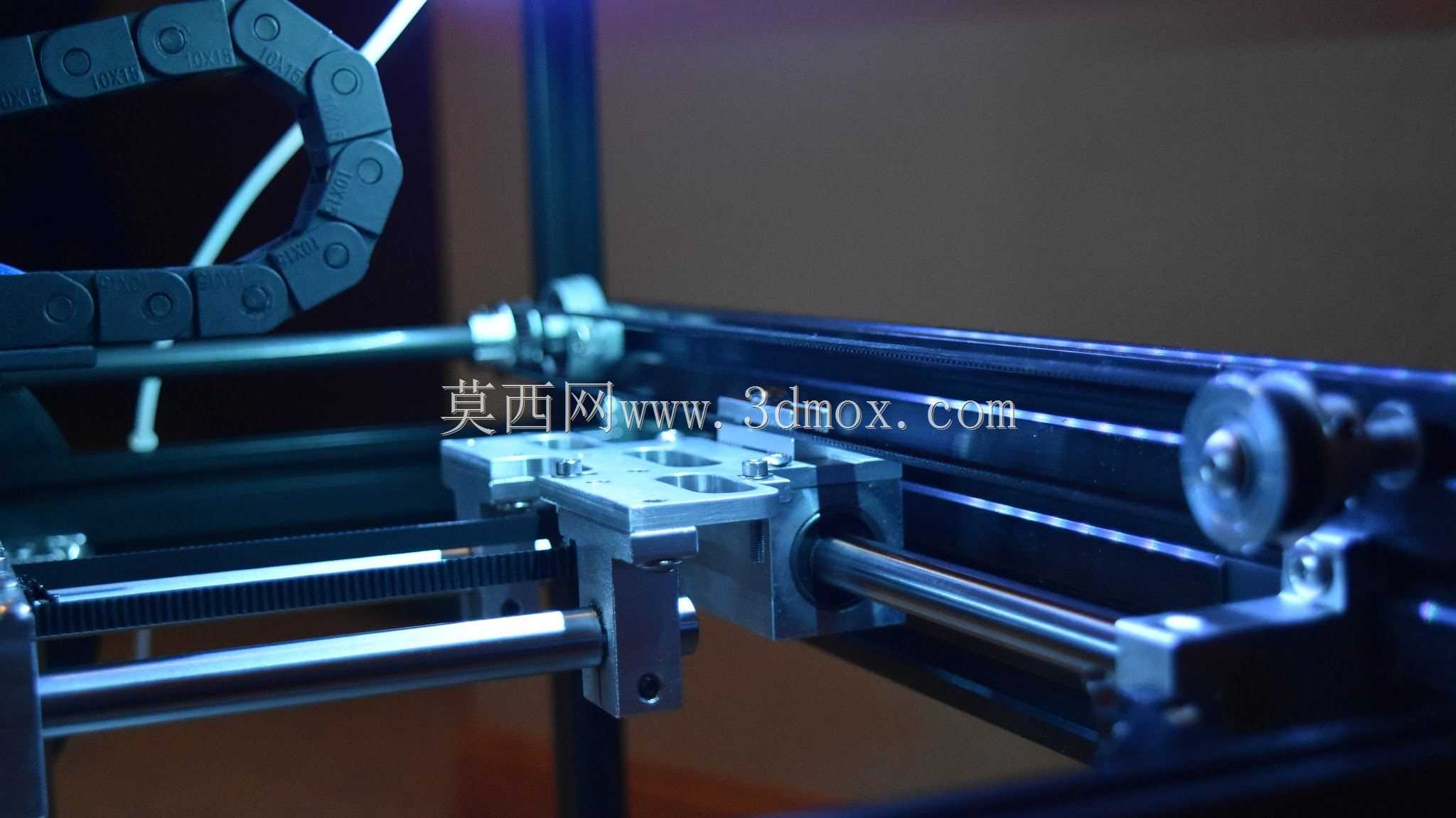

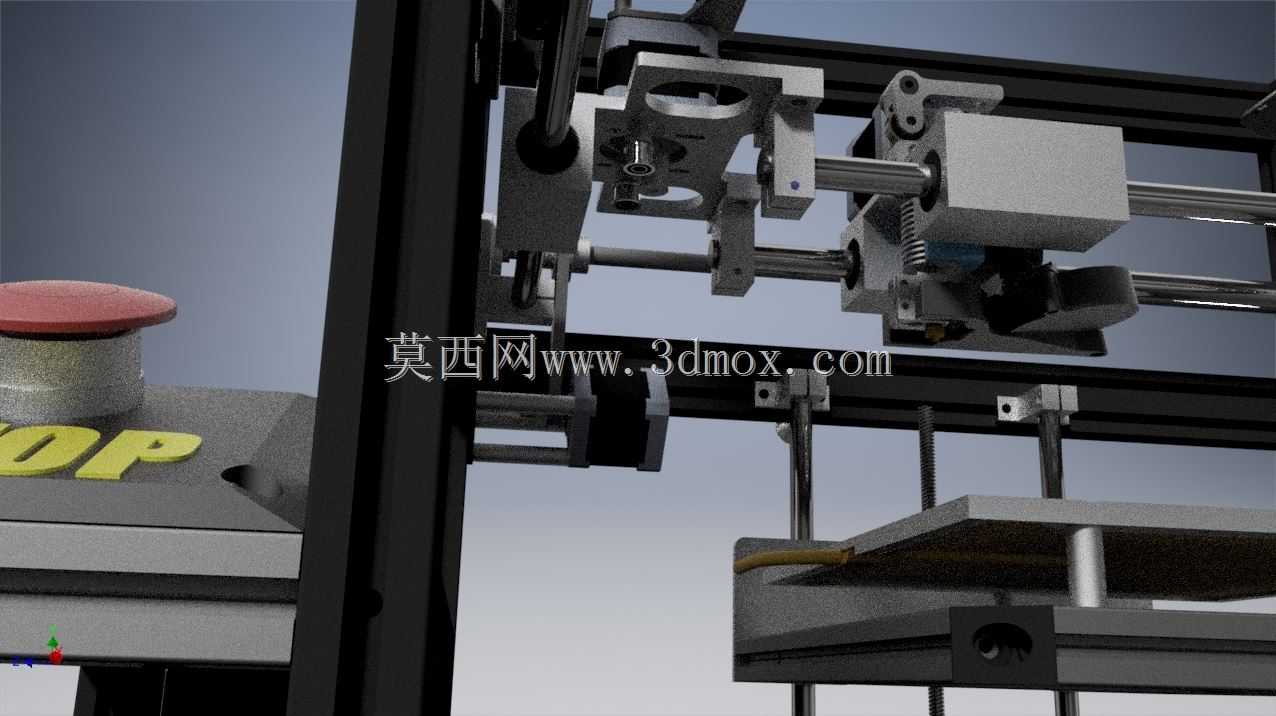

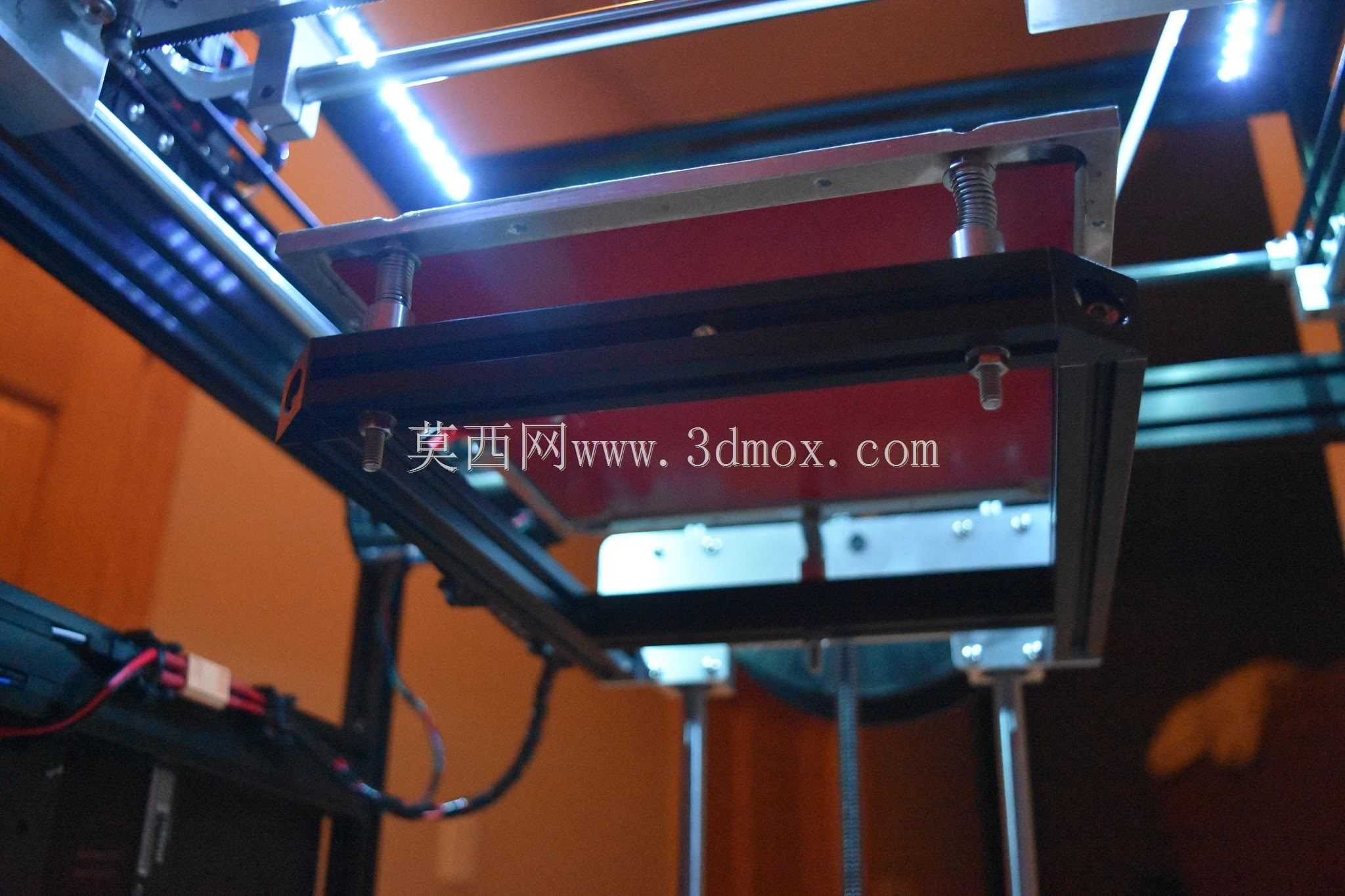

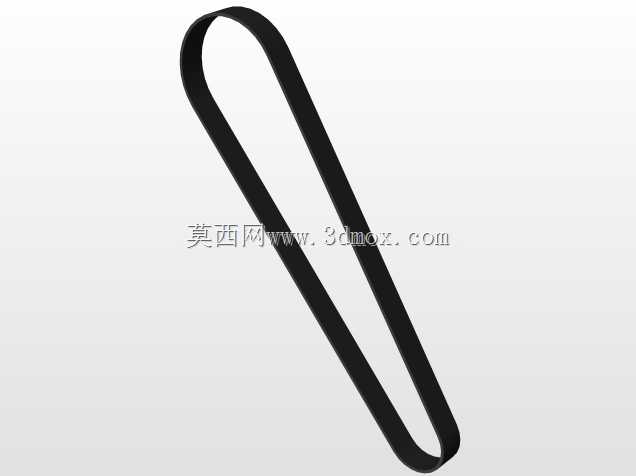

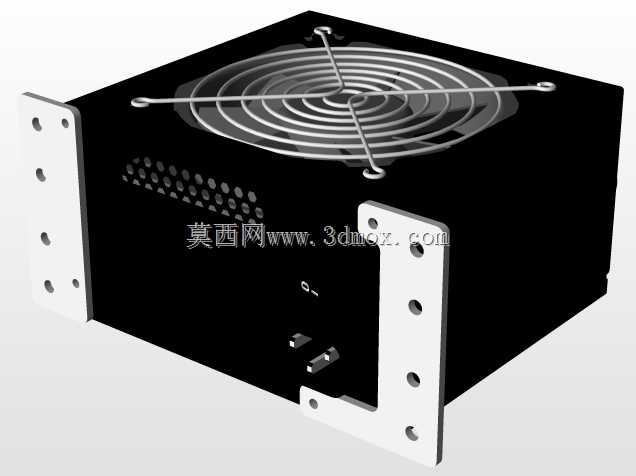

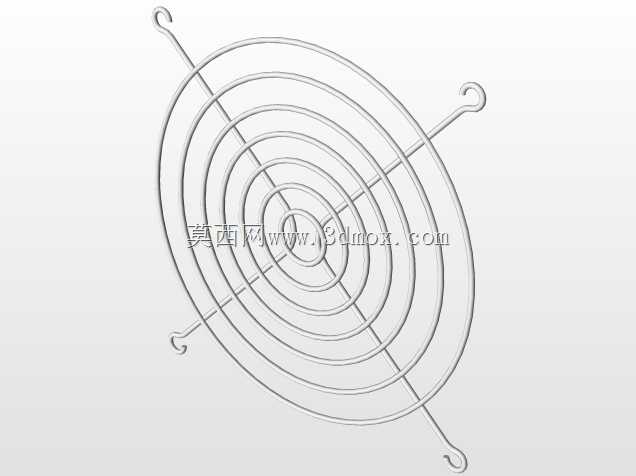

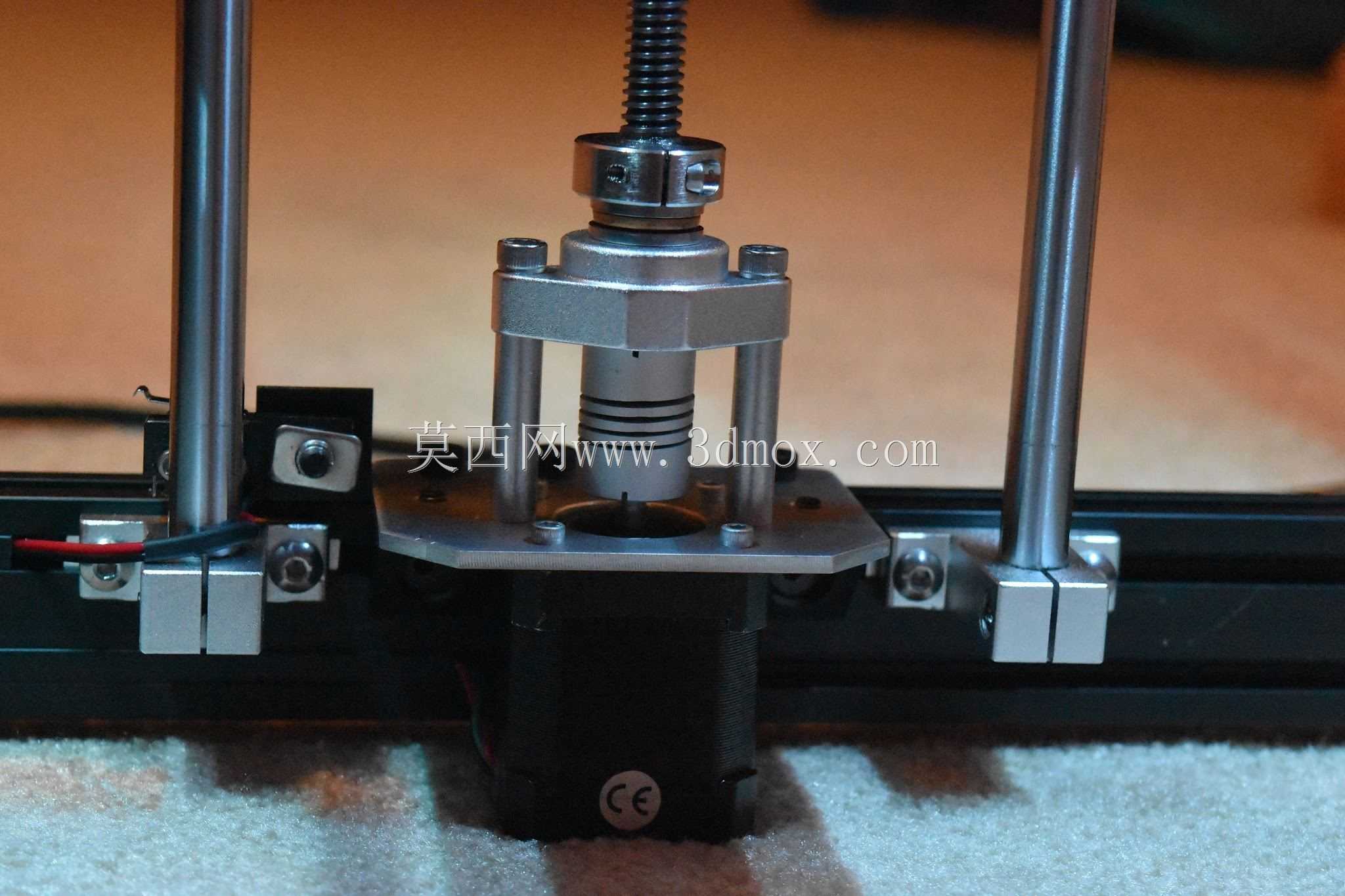

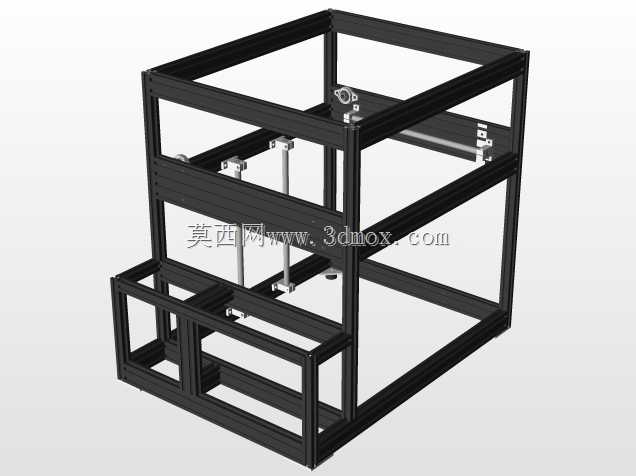

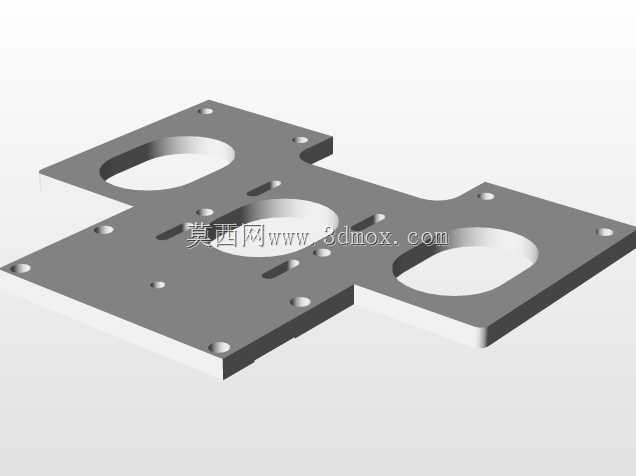

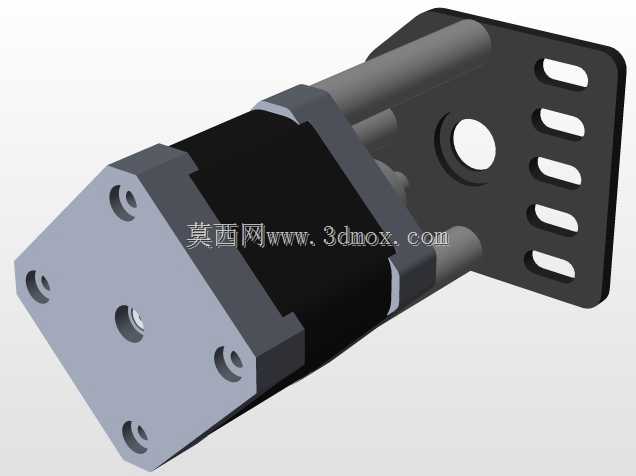

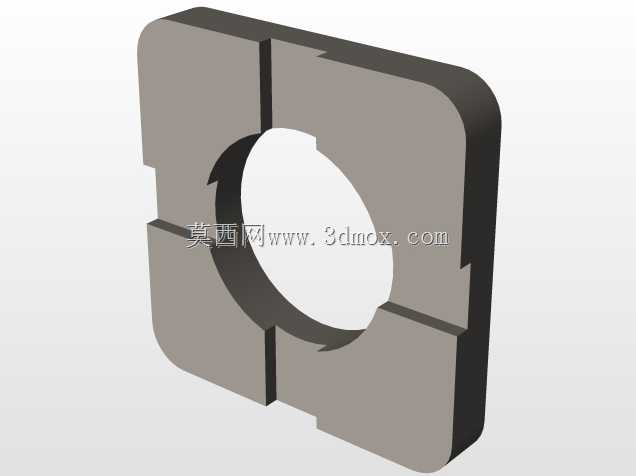

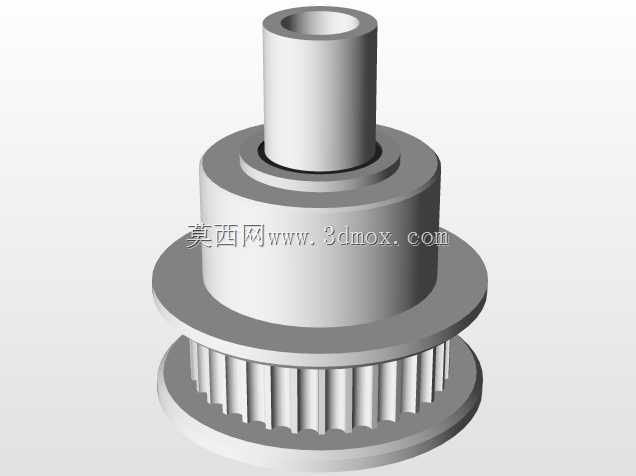

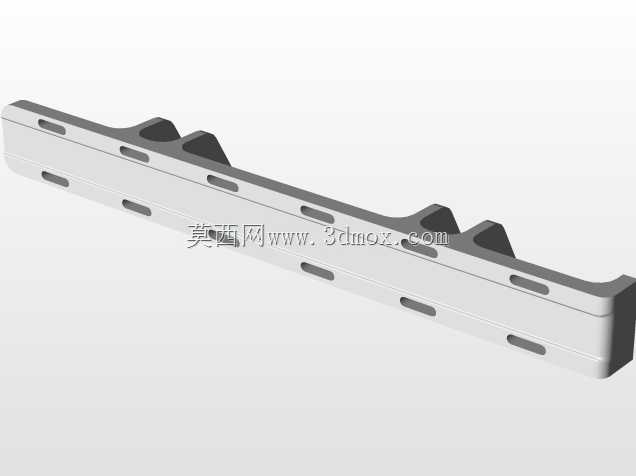

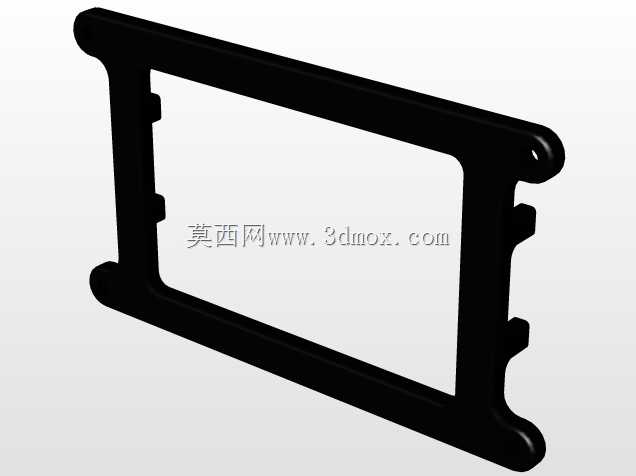

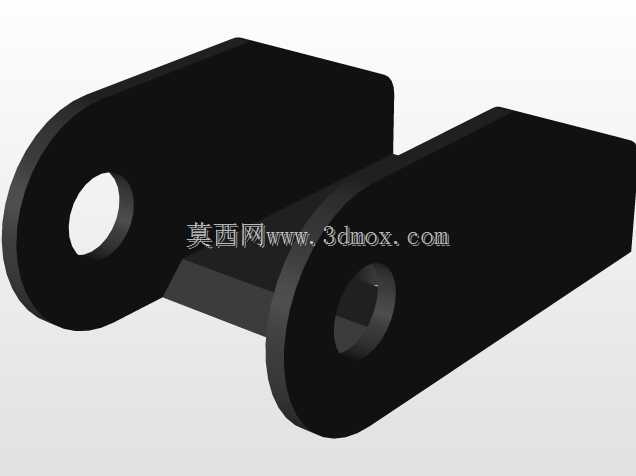

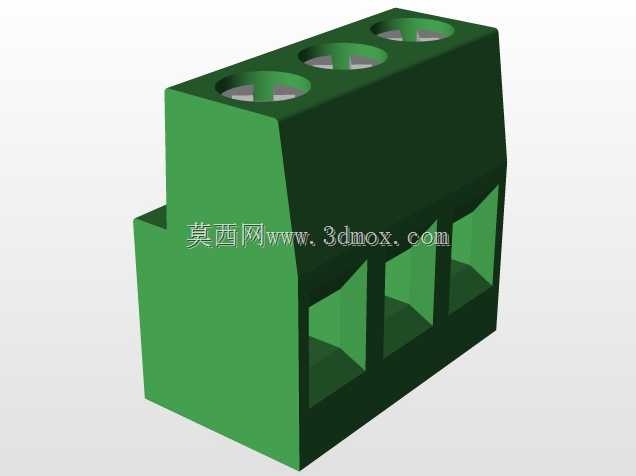

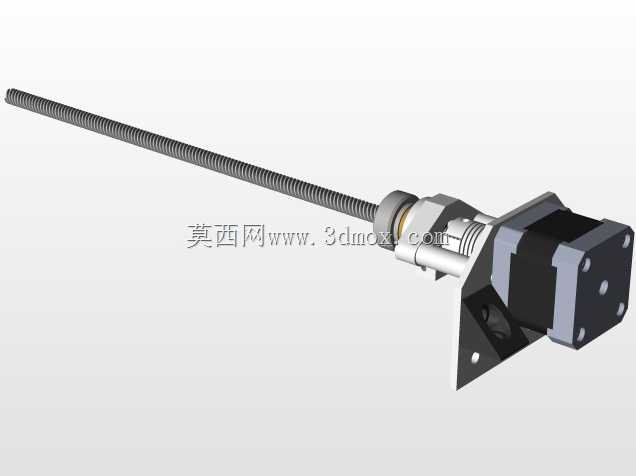

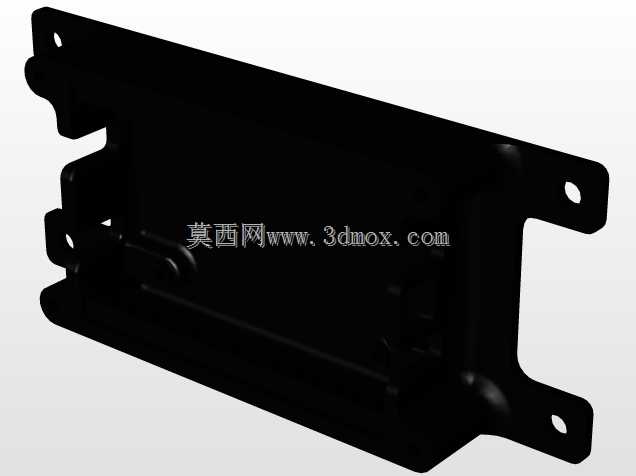

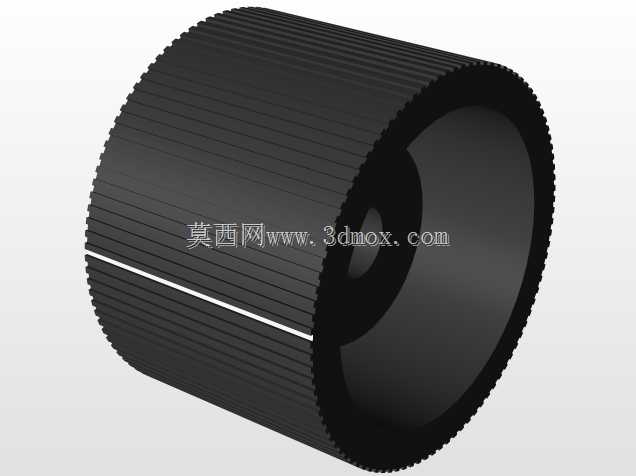

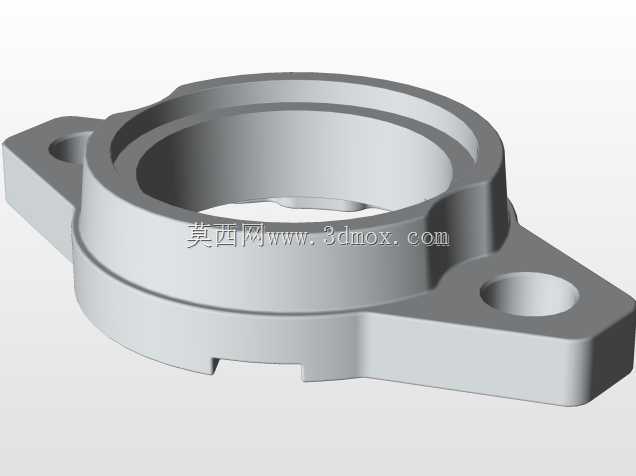

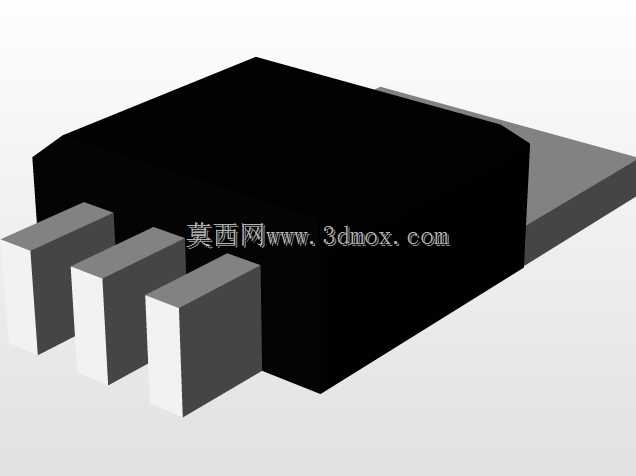

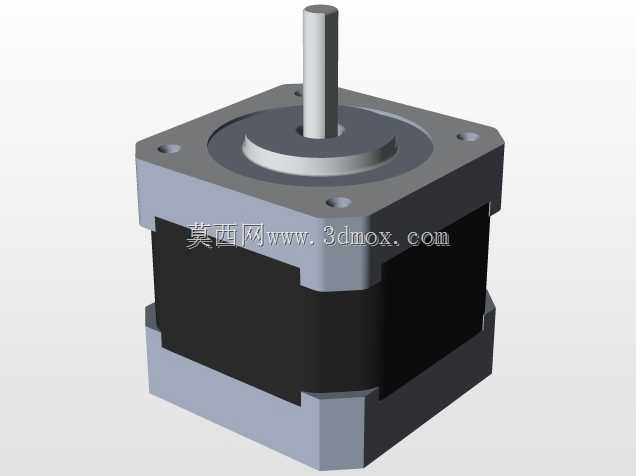

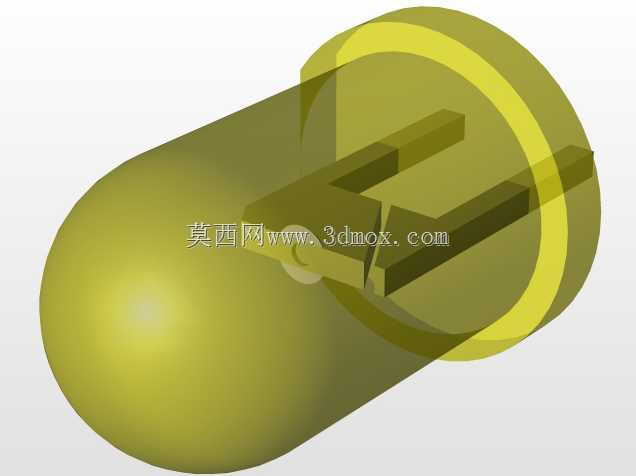

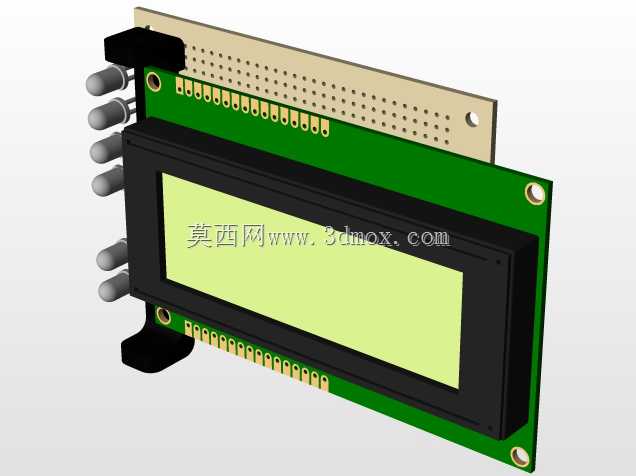

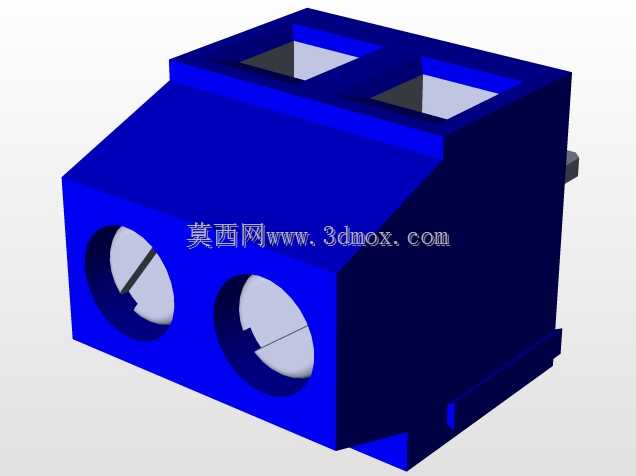

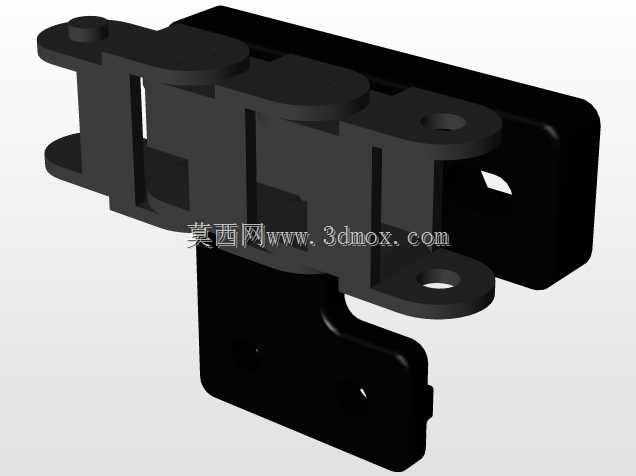

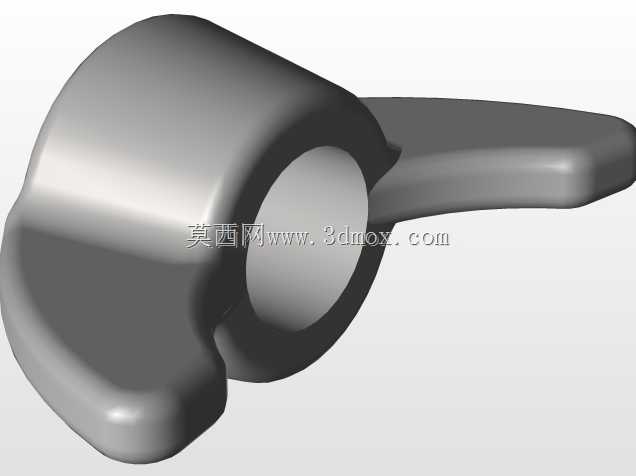

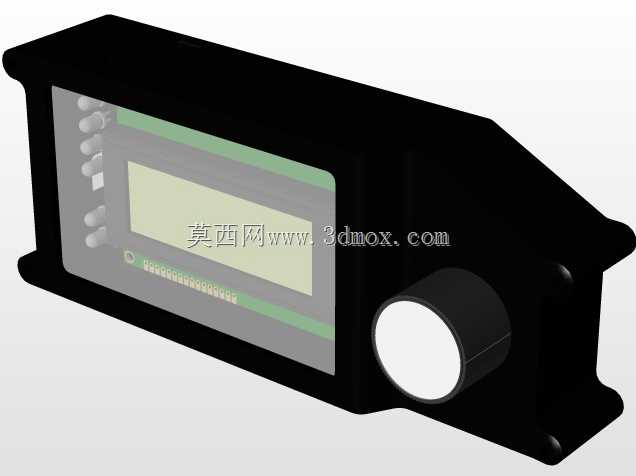

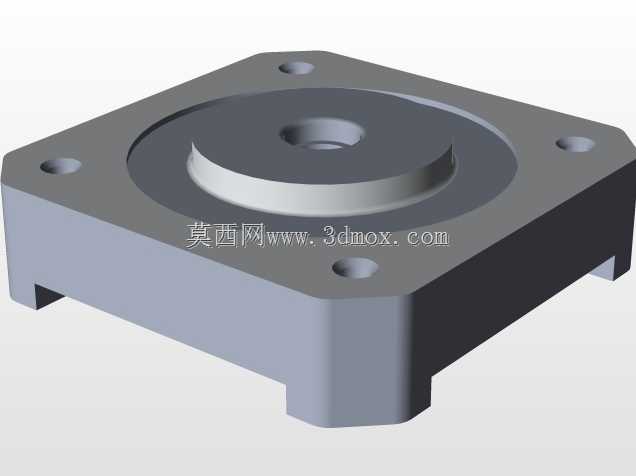

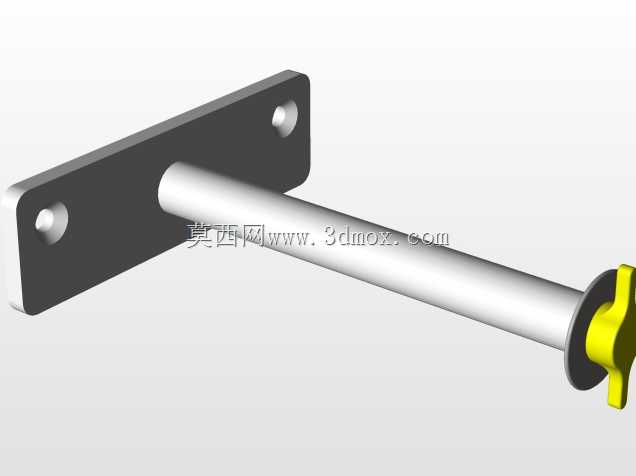

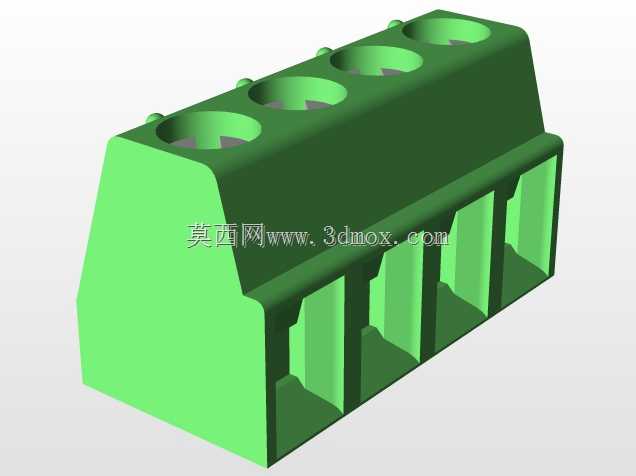

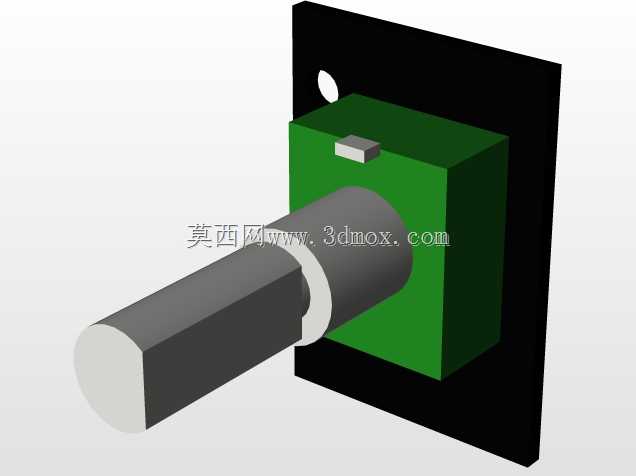

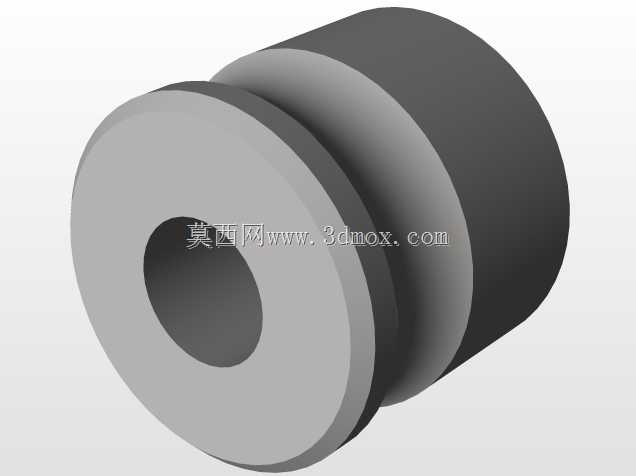

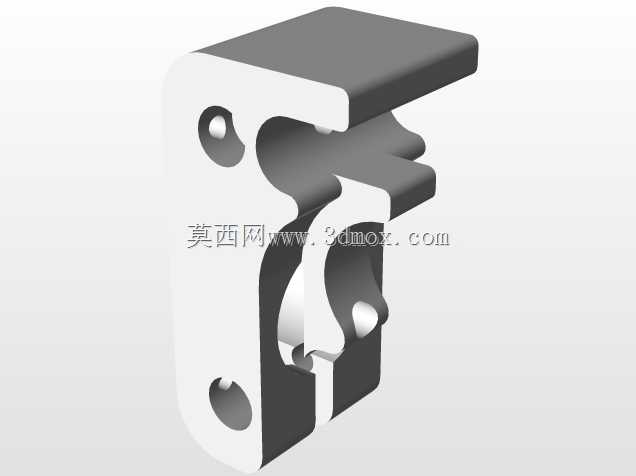

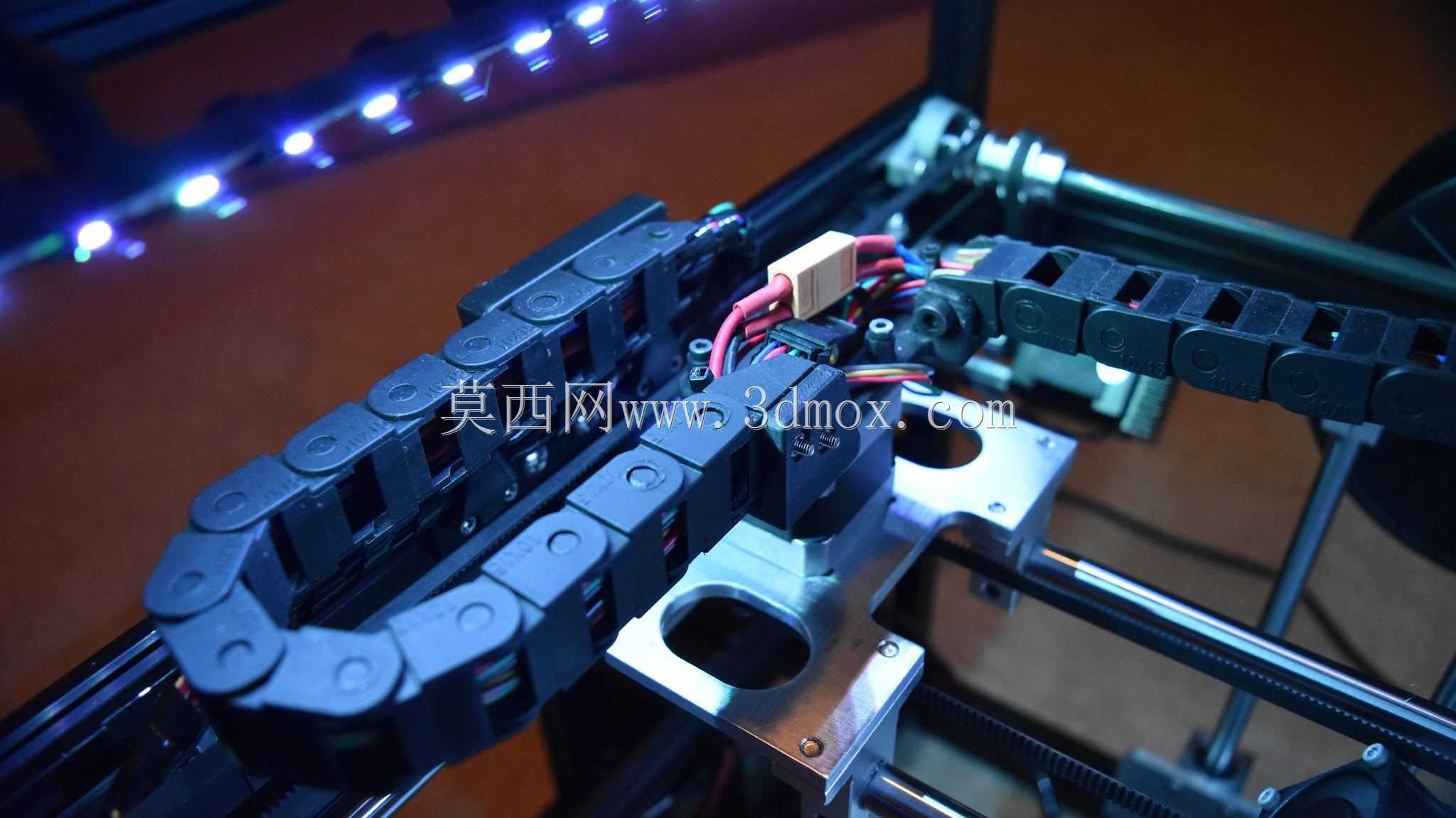

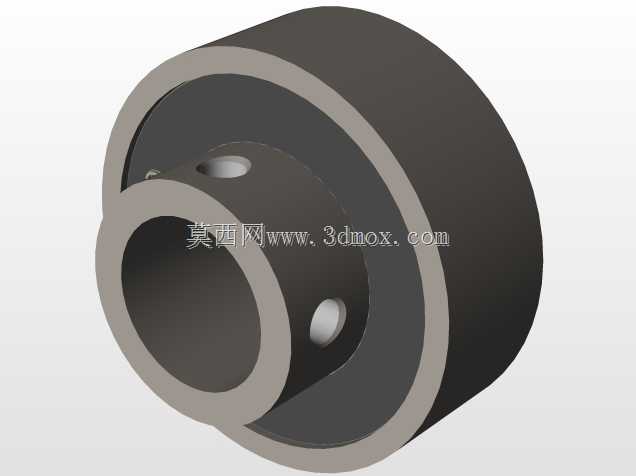

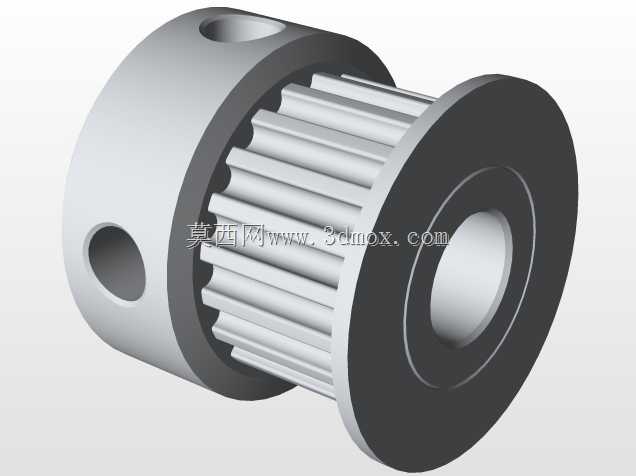

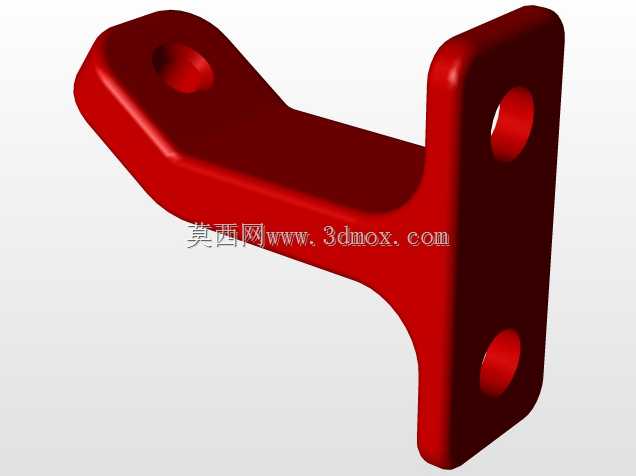

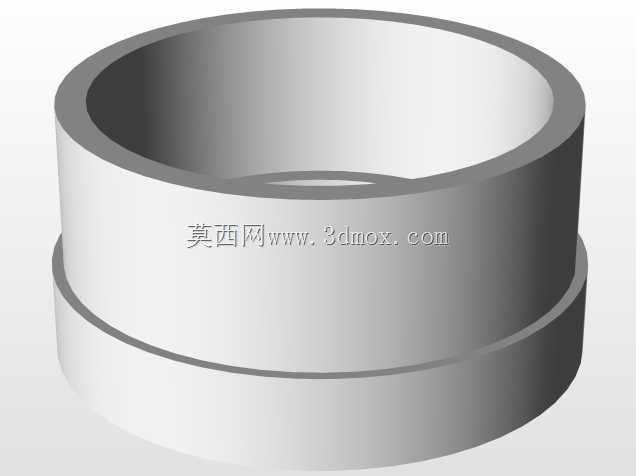

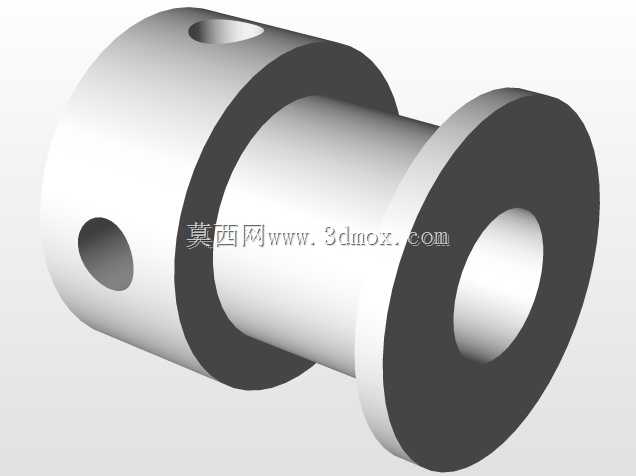

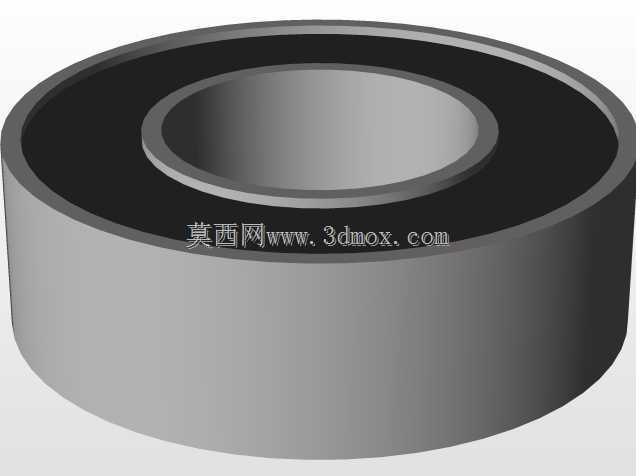

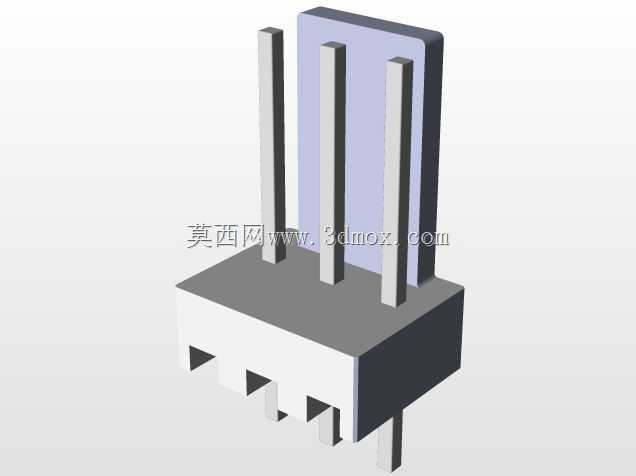

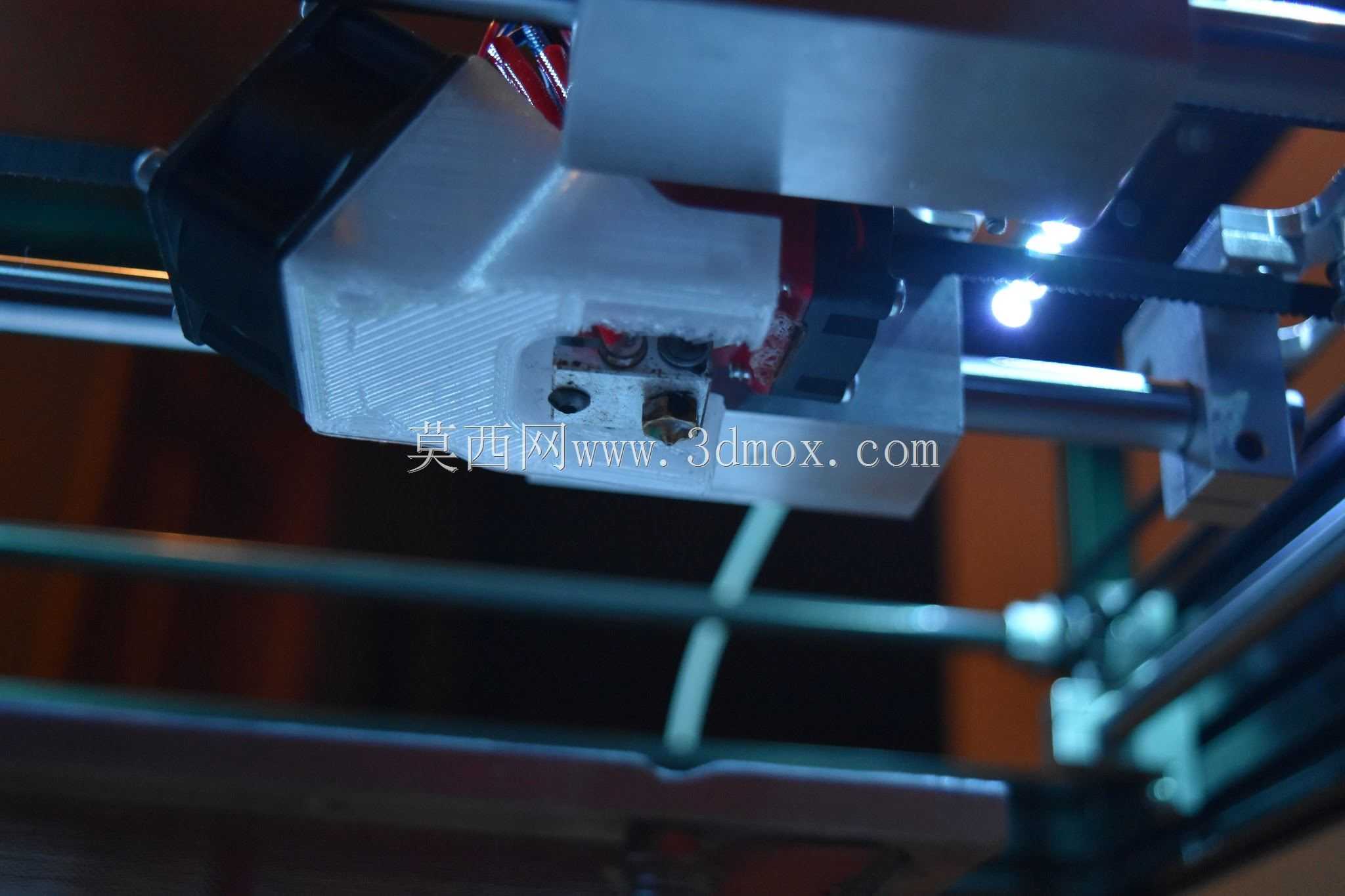

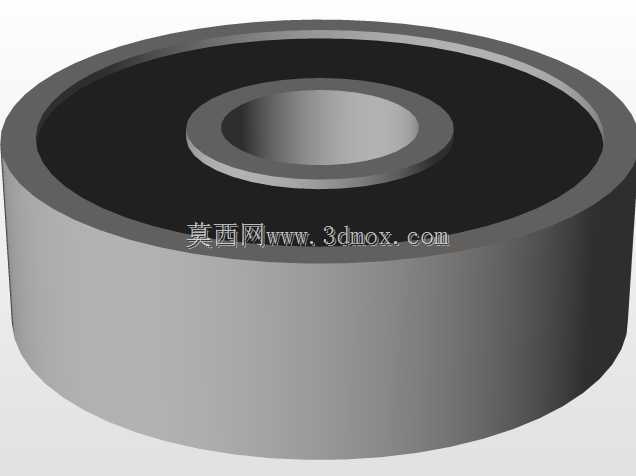

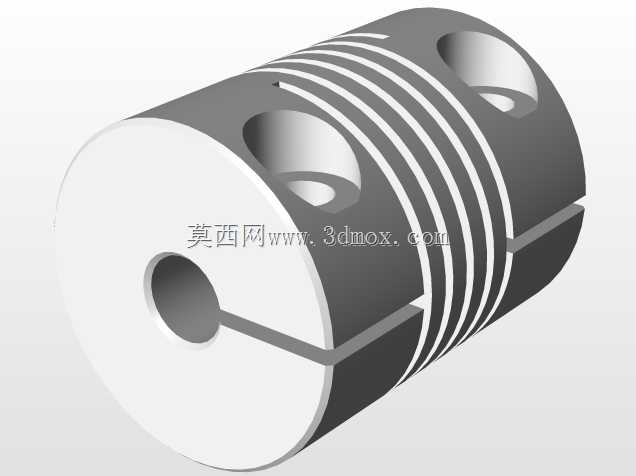

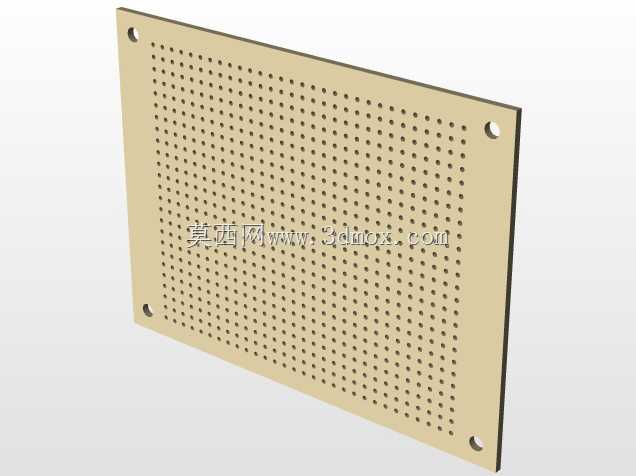

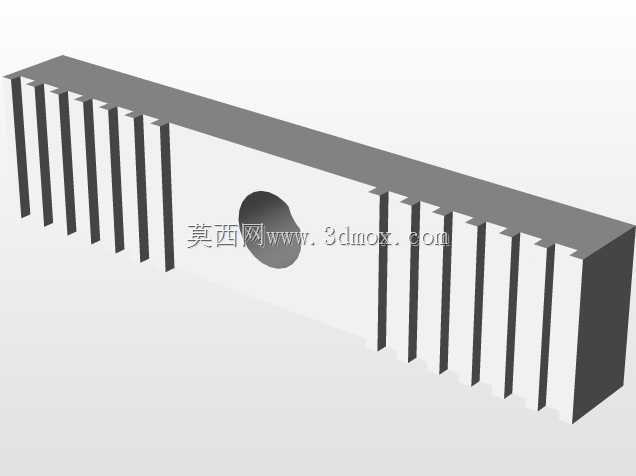

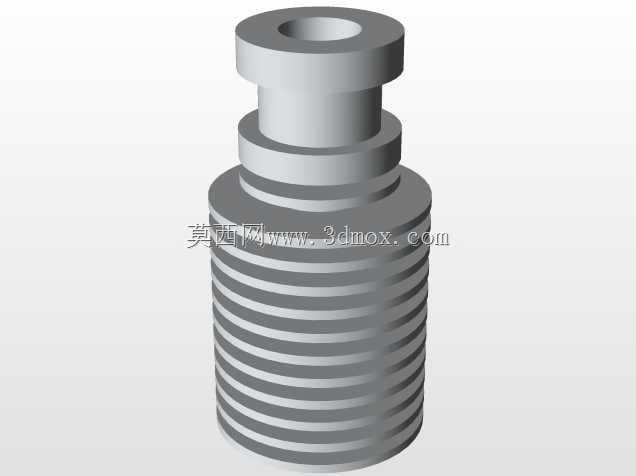

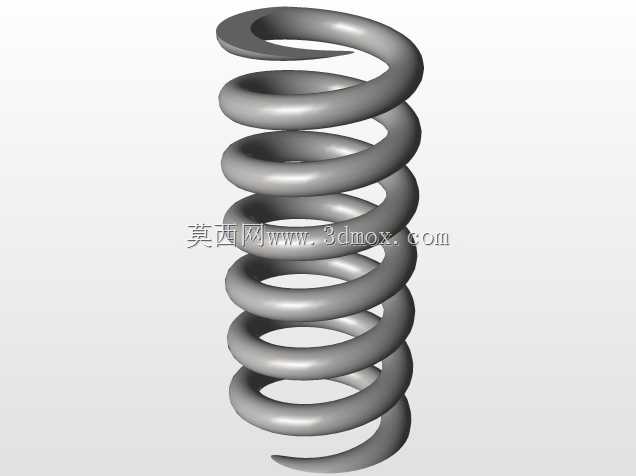

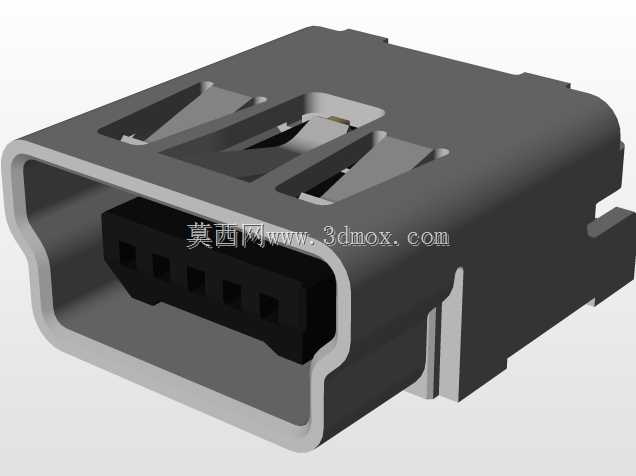

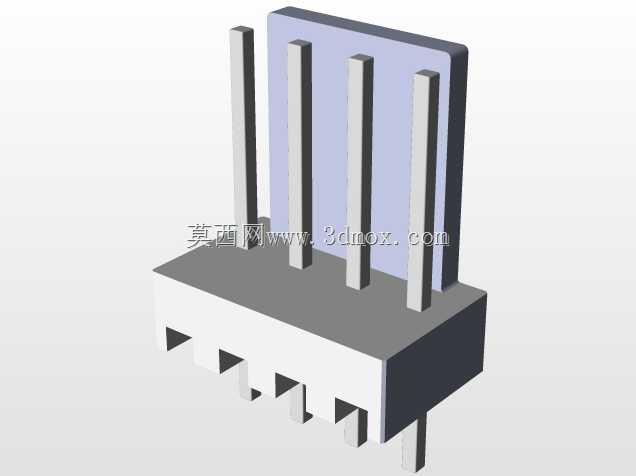

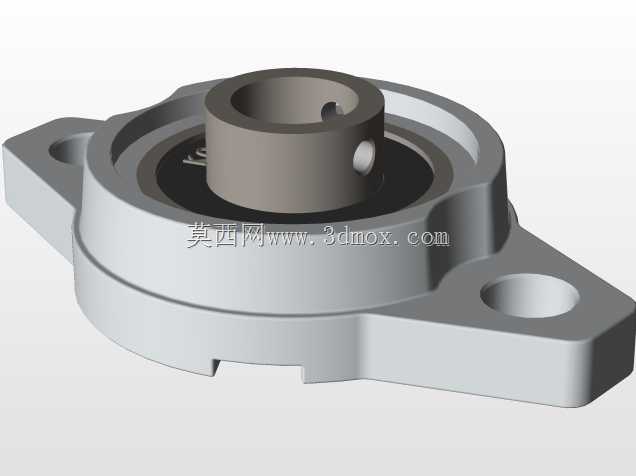

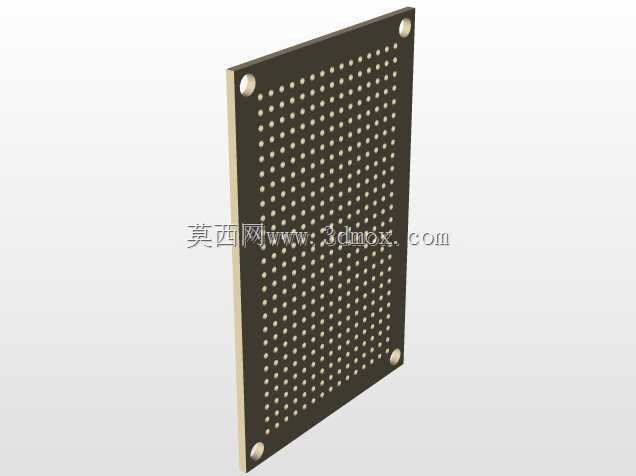

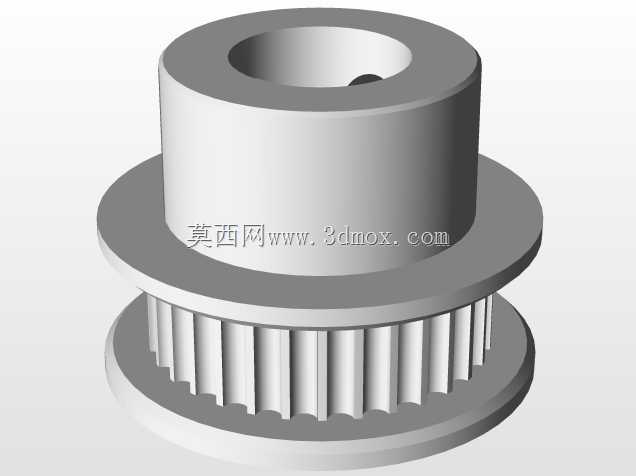

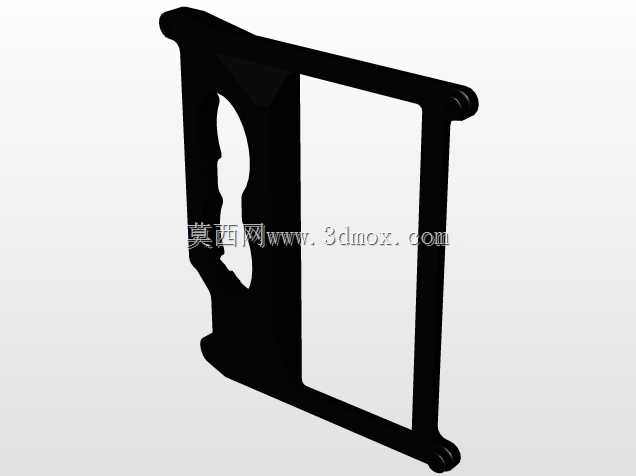

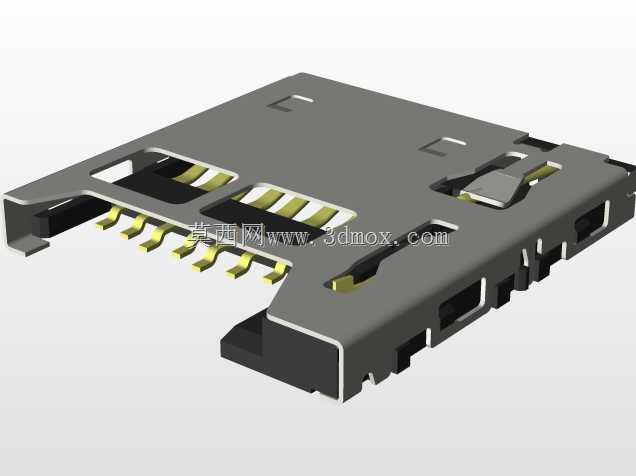

这款全金属龙门式笛卡尔结构打印设备，主要面向小批量定制零件生产、工装夹具快速打样、创客原型迭代、教学实训演示等场景，可覆盖工程塑料类耗材的熔融沉积成型作业，满足工业级小尺寸制件的高精度打印需求，适配车间现场快速制作辅助工装、研发部门快速验证结构设计、职业院校数控与增材制造专业实操教学等多元使用场景。设备整体采用龙门式笛卡尔运动架构，X、Y、Z三轴运动相互独立，运动解耦性强，调试维护门槛低，相较于并联臂结构设备拥有更高的静态刚性与运动稳定性，长时间连续作业下的成型精度保持性更优。框架主体采用20mm规格铝型材挤压件搭建，搭配12mm淬火镀铬光轴作为传动支撑，线性轴承直接压入铝制安装块中构成线性导轨副，无需额外加装外置导轨安装座，既压缩了整机横向占用空间，也保证了运动过程的顺滑度与负载能力，可承载常规尺寸打印平台与挤出组件的往复运动载荷。设备电控部分采用集成式安装布局，所有驱动板、电源模块、主控单元均内置在框架侧腔的钣金外壳内，侧部预留散热风扇安装位，可形成定向风道带走电控元件长时间工作产生的热量，避免高温环境下驱动模块出现过热丢步问题；顶部框架处集成急停控制按钮，可在设备出现运动异常、堵料等故障时瞬间切断动力输出，提升现场操作的安全性。整机设计过程中充分考虑了安装边界与维护空间，所有紧固件均采用标准公制规格，易损件更换无需定制特殊配件，日常维护仅需定期给光轴擦拭润滑脂、检查皮带张紧度即可；运动行程预留充足的安全余量，各轴运动极限位置均设置物理限位结构，避免超程运动导致的机械碰撞损坏。设备固件基于开源打印固件做适配修改，可兼容常规切片软件生成的打印路径代码，支持脱机打印与联机控制两种模式，可根据使用场景灵活选择作业方式，框架底部预留调平脚垫安装位，可适应不平整的车间工作台面安装，保证整机水平度满足打印精度要求。
