5015鼓风机配套风扇导流风管结构

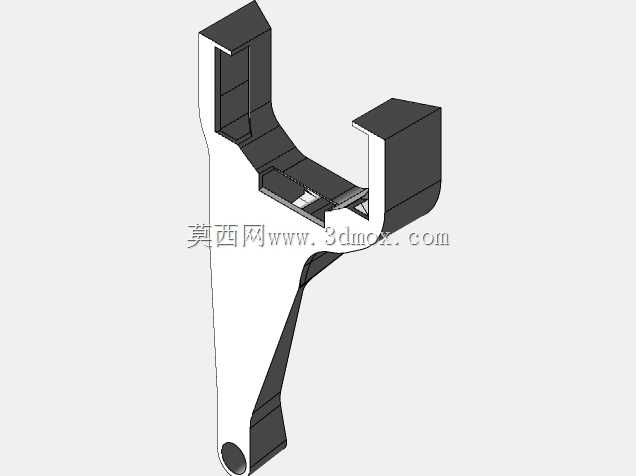

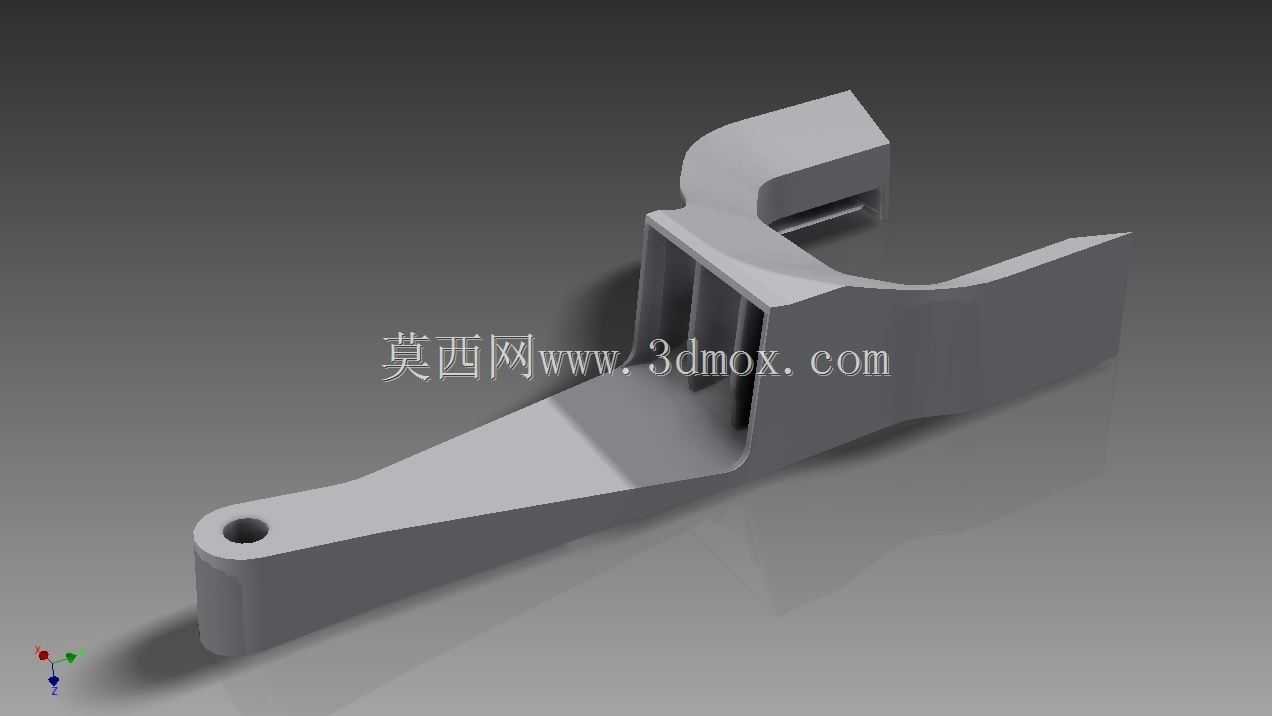

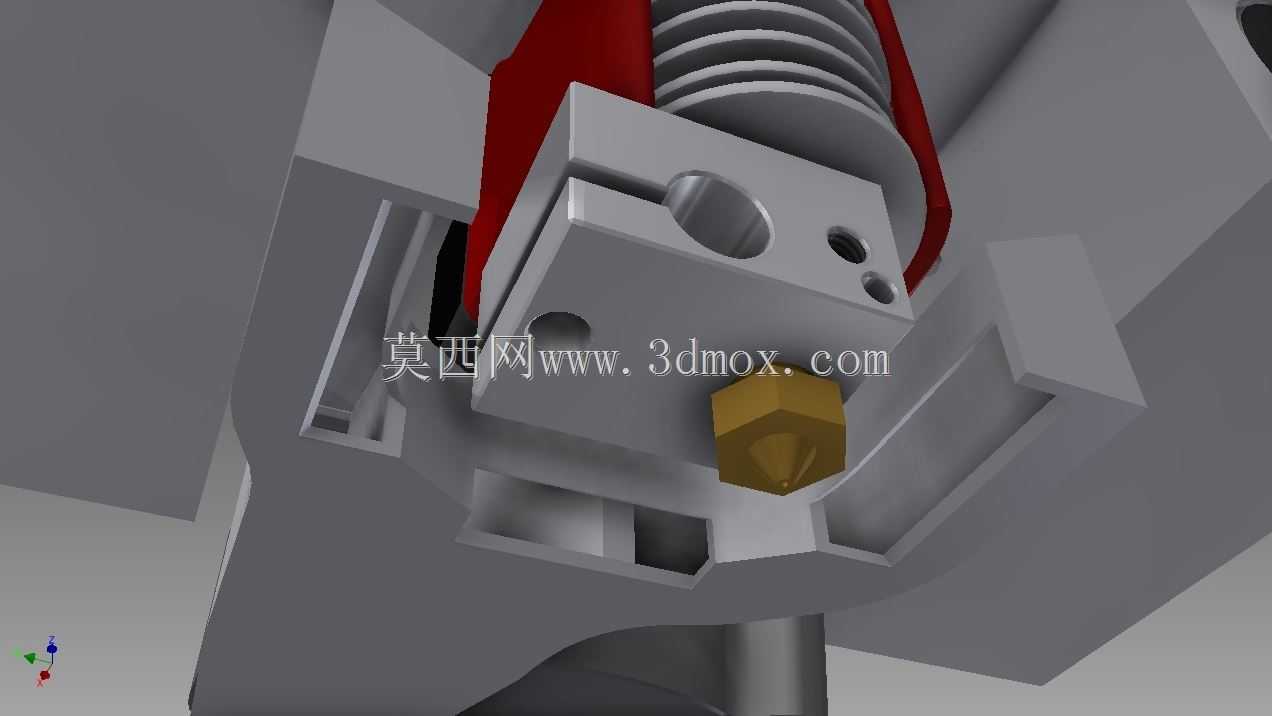

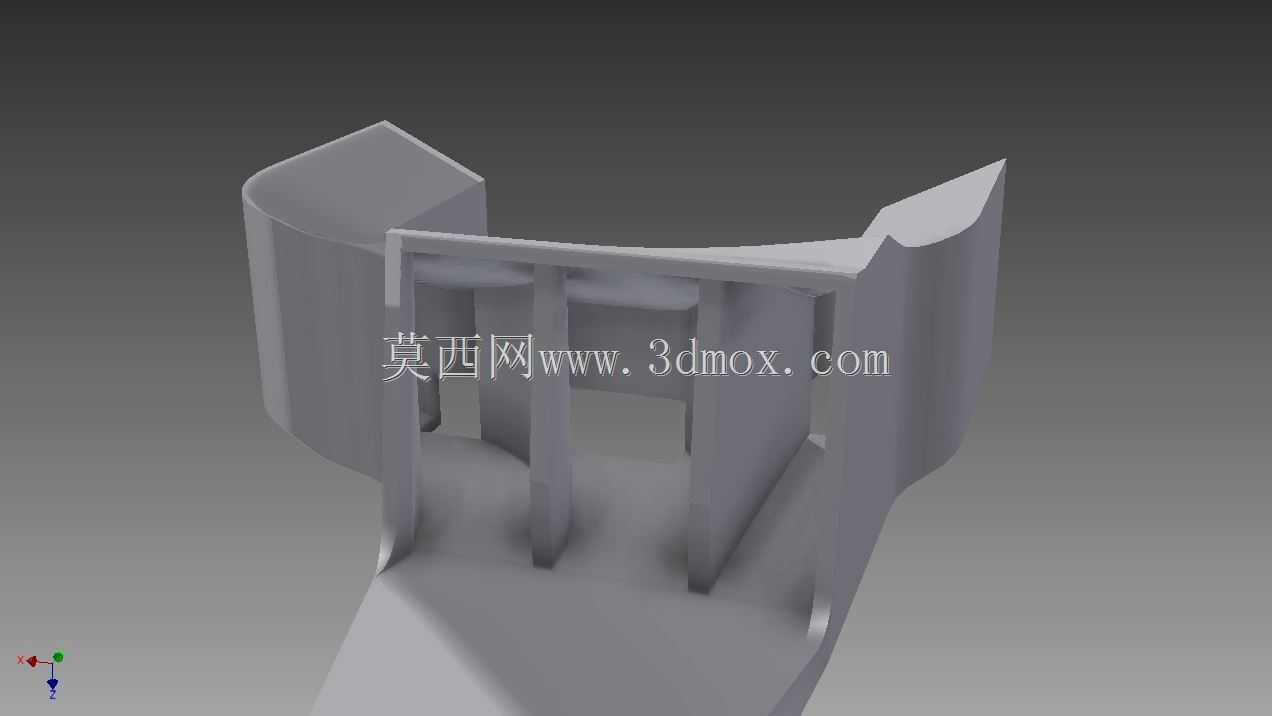

这款导流风管是为适配桌面级FDM3D打印机的5015规格鼓风机开发的专用导风部件，核心作用是将鼓风机输出的冷却气流精准导向打印喷头的熔融挤出区域，解决常规开放式鼓风气流分散、冷却角度偏差导致的打印件层间粘接不均、悬垂面翘曲、小特征成型精度差的问题。在桌面3D打印的实际作业场景中，PLA、PETG等常用耗材的挤出后冷却速率直接决定成型质量，尤其是打印带悬垂结构、薄壁特征、小曲率曲面的零件时，气流如果无法均匀覆盖刚挤出的熔丝，很容易出现熔丝下坠、层纹粗糙、边角塌陷的缺陷，这款风管的设计正是针对这类现场痛点展开。从结构设计逻辑来看，风管采用一体化流线型腔体设计，进风端做了与5015鼓风机出风口完全匹配的矩形对接接口，接口边缘预留了安装定位凸台，可直接卡入鼓风机的出风边框，无需额外粘接即可保证连接密封性，避免风压在接口处泄漏损失。腔体内部设置了两道分流筋，将鼓风机输出的宽幅气流均匀拆分，避免气流集中在腔体中部导致两侧出风风量不足，保证出风口整个幅面的风速差控制在15%以内，让打印件整个截面的冷却速率保持一致。风管的出风端做了15度的斜向下导向角度，刚好对准喷头喷嘴下方2-5mm的熔丝沉积区域，既不会因为距离过近干扰喷嘴的运动路径，也不会因为距离过远导致气流扩散失压。安装端延伸出带固定孔的连接臂，固定孔的位置与常见的E3DV6、火山等通用喷头的散热块安装孔位完全匹配，安装时只需替换原有风嘴的固定螺丝即可完成装配，不需要对打印机原有结构做任何打孔、切割类改装，适配市面上绝大多数采用单喷头结构的桌面级FDM设备。从安装边界来看，风管整体轮廓避开了打印机的X轴运动行程范围，连接臂的长度经过反复校核，在喷头运动到打印平台边缘位置时，风管不会与打印机框架、平台调平传感器、自动换料结构发生运动干涉，腔体的壁厚设置为1.8mm，刚好适配0.4mm喷嘴的3D打印加工，打印时无需添加支撑即可完成制作，通风口朝下的摆放方式可直接贴合打印平台平面打印，成型后腔体内部无支撑残留，不会因为支撑残留导致风阻增大、气流紊乱。实际使用中，这款风管可将冷却气流的有效利用率提升40%以上，打印悬垂角度可达65度而无需添加支撑，薄壁零件的成型壁厚均匀度可控制在0.05mm的偏差范围内，有效降低打印过程中的废品率。
