矿山矿物研磨用半自磨设备结构设计

这款半自磨设备主要应用于黑色金属、有色金属矿山的选矿厂磨矿工序段，也可适配建材、化工领域的矿物原料预处理作业，承担将开采出的大块原矿研磨至符合后续分选粒度要求的核心功能，是整套矿物加工产线中衔接破碎工序与分选工序的关键核心装备。相较于传统的球磨设备，半自磨机可直接处理经粗碎后的原矿物料，无需额外配置中细碎作业环节，能够大幅简化选矿工艺流程，降低产线整体的基建投入与运维成本。

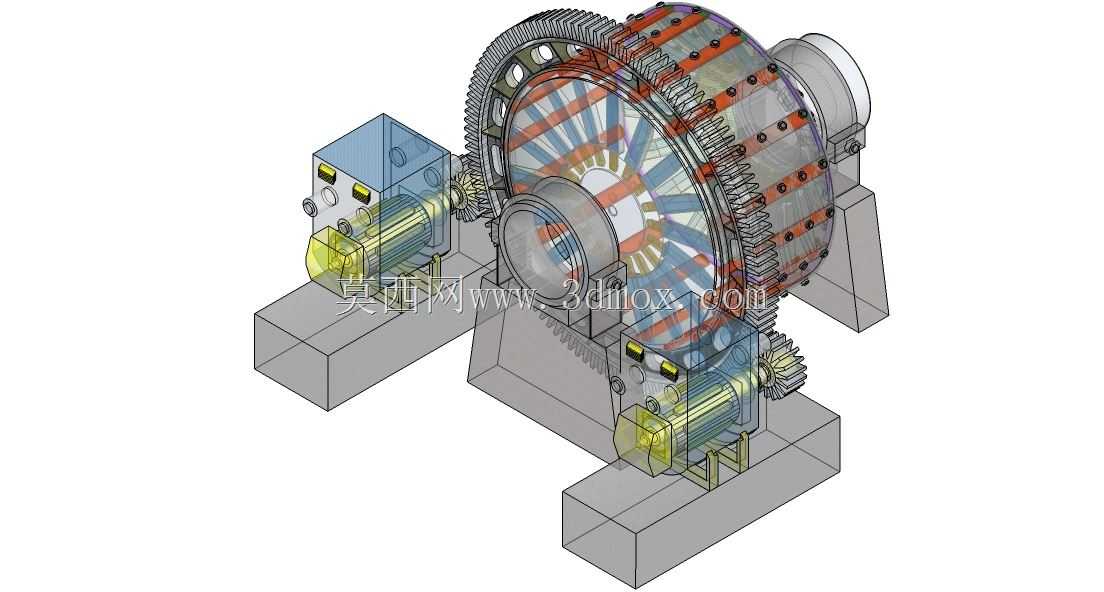

设备主体采用卧式回转筒体结构，筒体外侧集成大模数传动齿圈，通过双驱动单元同步输出扭矩带动筒体平稳回转，双驱动的对称布局能够有效抵消单驱动运行时产生的偏载力矩，提升设备运行的稳定性与使用寿命。筒体内部衬板采用提升条结构设计，可在筒体回转过程中将筒内的矿物与研磨介质提升至指定高度后抛落，通过矿物自身的冲击碰撞、研磨介质的碾磨作用共同完成物料的破碎研磨作业，可根据入料矿物的硬度、粒度特性灵活调整衬板的提升角度与排布间距，适配不同工况下的研磨效率需求。

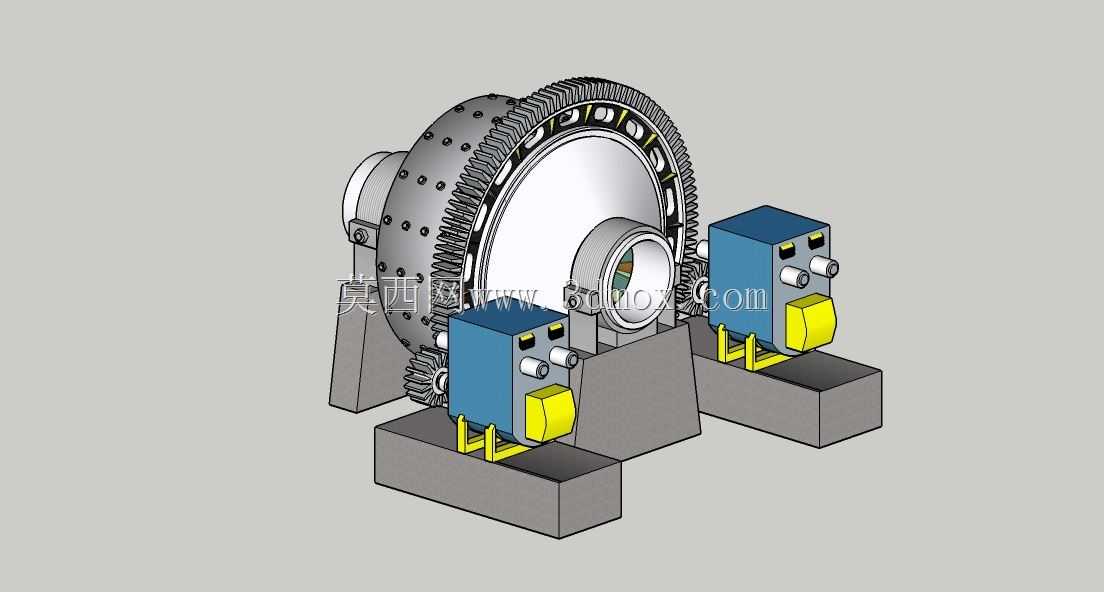

两端的驱动单元采用模块化集成设计，将电机、减速机构、润滑系统整合为独立安装模块，每个驱动模块配套独立的混凝土安装基座，基座与设备主体之间设置定位安装面，能够保证传动齿圈与驱动齿轮的啮合精度符合设计要求，避免运行过程中出现偏磨、打齿等故障。筒体两端的中空轴颈承担整个回转部分的支撑与进料、出料功能，进料端可适配溜槽或皮带进料结构，出料端设置格筛结构控制排出物料的最大粒度，避免过大颗粒进入后续工序造成设备堵塞。

从安装边界来看，设备主体回转筒体的安装预留空间需满足检修时衬板更换的操作距离要求，两侧驱动模块的安装位置需预留日常运维的操作通道，整体设备的基础载荷需满足满负荷运行时的动载冲击要求，可根据不同选矿厂的产能需求调整筒体的直径与长度参数，适配不同规模产线的处理量需求。设备运行过程中可通过调整筒体转速、研磨介质填充率来控制最终的出料粒度，能够灵活适配不同矿物分选作业的粒度要求，在保证研磨效率的同时降低单位产量的能耗水平。
