交叉框架式矿浆筛分分离结构

该结构主要应用于选矿作业流程中的矿浆预处理环节，适配中小型选矿厂的磨矿分级后段作业场景，可安装在浮选槽给料端、重选设备进料口位置，用于对矿浆中裹挟的粗颗粒脉石、碎磨介质残段进行预筛分拦截，避免大粒径杂物进入后续分选设备造成流道堵塞、分选腔磨损加剧的问题，同时可对矿浆流进行初步的紊流打散，让裹挟在矿浆中的有用矿物颗粒充分分散，提升后续浮选、重选作业的分选效率。

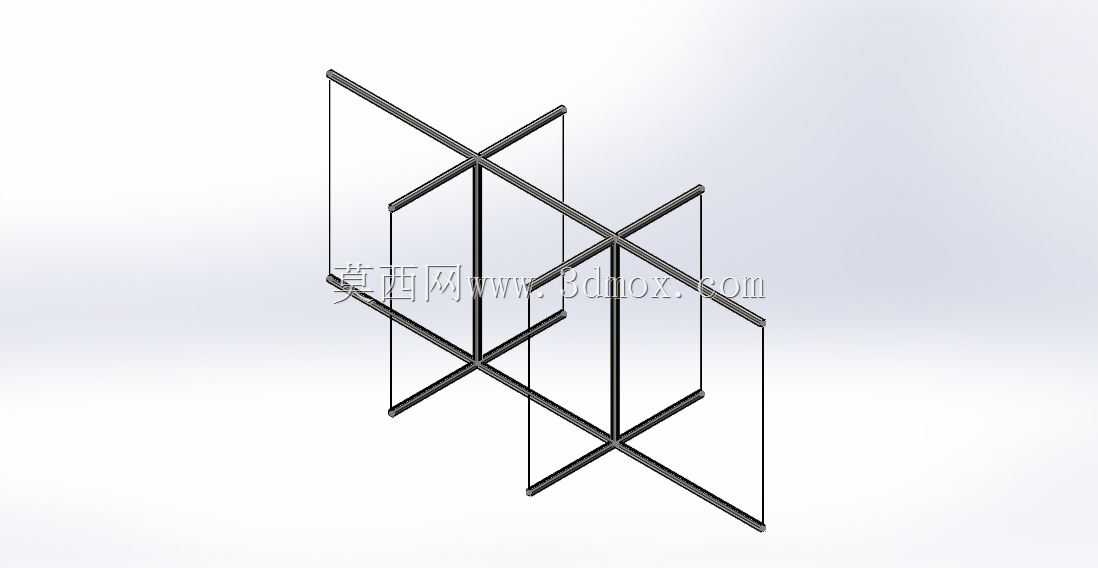

从功能特性来看，该结构采用多组平行杆件交叉拼接的框架式设计，相邻杆件之间预留均匀的条形过流间隙，矿浆通过架体区域时，粒径大于间隙尺寸的粗颗粒杂物会被架体拦截并顺着杆件倾斜方向滑落至排渣槽，符合粒径要求的矿浆则可顺利穿过间隙进入下一道工序，相较于传统冲孔筛板，该框架式结构的过流面积更大，不易被细泥粘附堵塞，长时间运行下的有效过流率更稳定，且杆件采用耐磨型材制作，抗矿浆冲蚀磨损性能优异，可适应高浓度、大流量矿浆的连续过料需求。

在设计思路上，该结构摒弃了传统筛面的整板设计，采用模块化杆件拼接逻辑，单根杆件磨损后可单独拆卸更换，无需整体更换筛面，大幅降低后期运维的配件成本与停机时长；交叉布置的杆件形成稳定的空间桁架结构，整体抗冲击载荷能力更强，可承受大粒径矿块掉落时的瞬时冲击力，不会出现筛面变形、焊缝开裂的问题。架体的安装边界适配主流选矿设备的进料口尺寸，整体采用对称式布局，可直接通过法兰边固定在进料溜槽的预留安装位上，无需对现有溜槽进行大规模改造，安装时仅需保证架体的过流间隙方向与矿浆流动方向呈对应夹角，即可实现最佳的拦截筛分效果，架体整体重量较轻，吊装转运无需大型起重设备，单人配合简易吊装工具即可完成安装对位。

在实际生产应用中，该结构可根据处理矿浆的粒度要求调整杆件之间的间隙宽度，适配不同磨矿细度下的筛分需求，既可以用于金属矿选矿流程的矿浆预处理，也可用于非金属矿洗选流程中的粗渣拦截作业，适配性较强。
