Tevo Tarantula双倒Z轴3D打印机框架结构

该结构是面向桌面级FDM熔融沉积成型3D打印机开发的双倒Z轴运动框架，核心适配TEVO Tarantula机型的改装升级需求，同时可兼容各类采用T型槽、V型槽铝型材搭建的同规格桌面级打印设备，广泛应用于个人创客创作、小型工作室样件打样、教育机构3D打印教学、小微企业小批量定制零件生产等场景，能够为用户提供更稳定的Z轴升降精度，减少打印过程中的层纹偏差，提升大尺寸模型打印的成型质量。

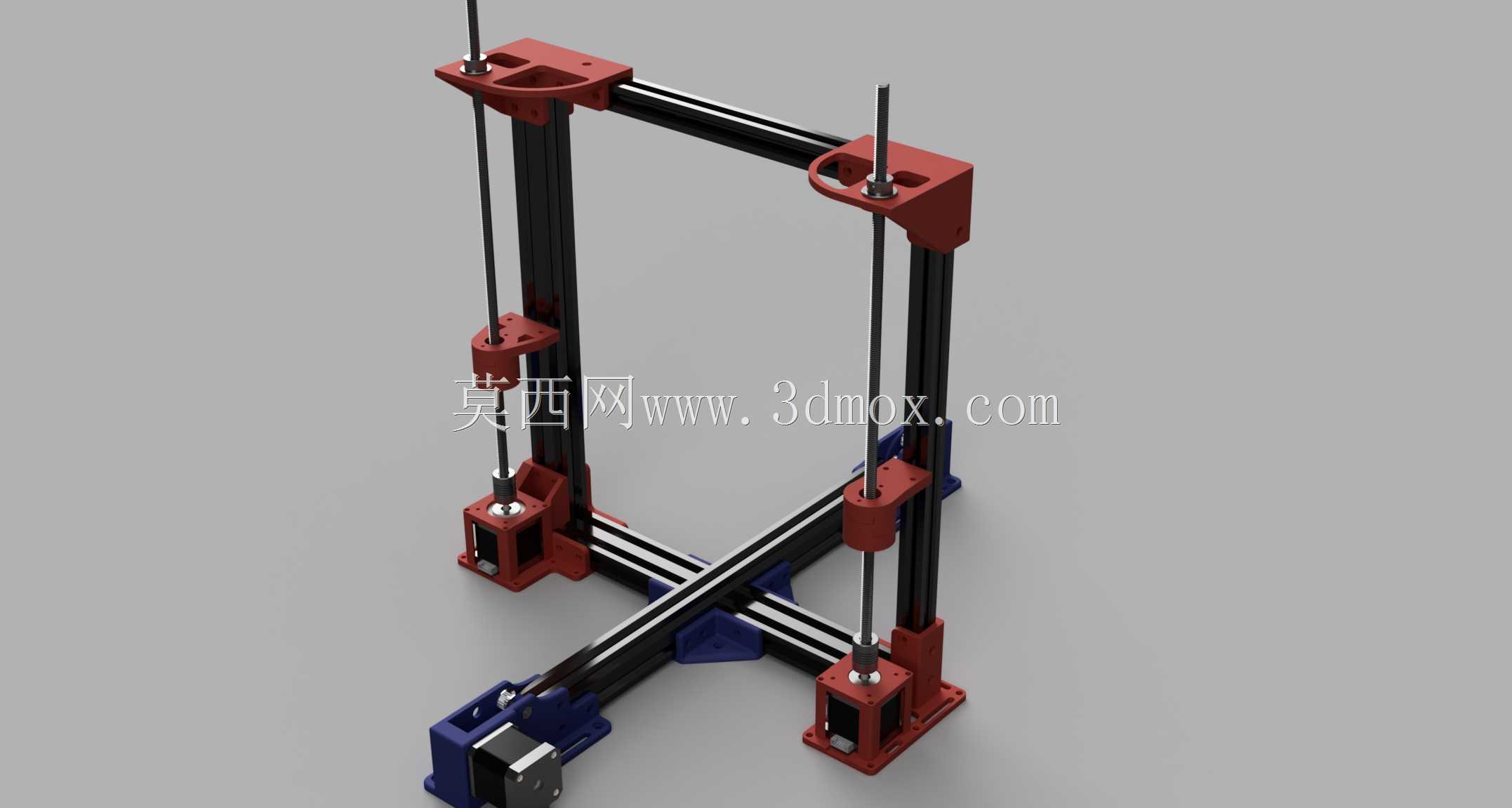

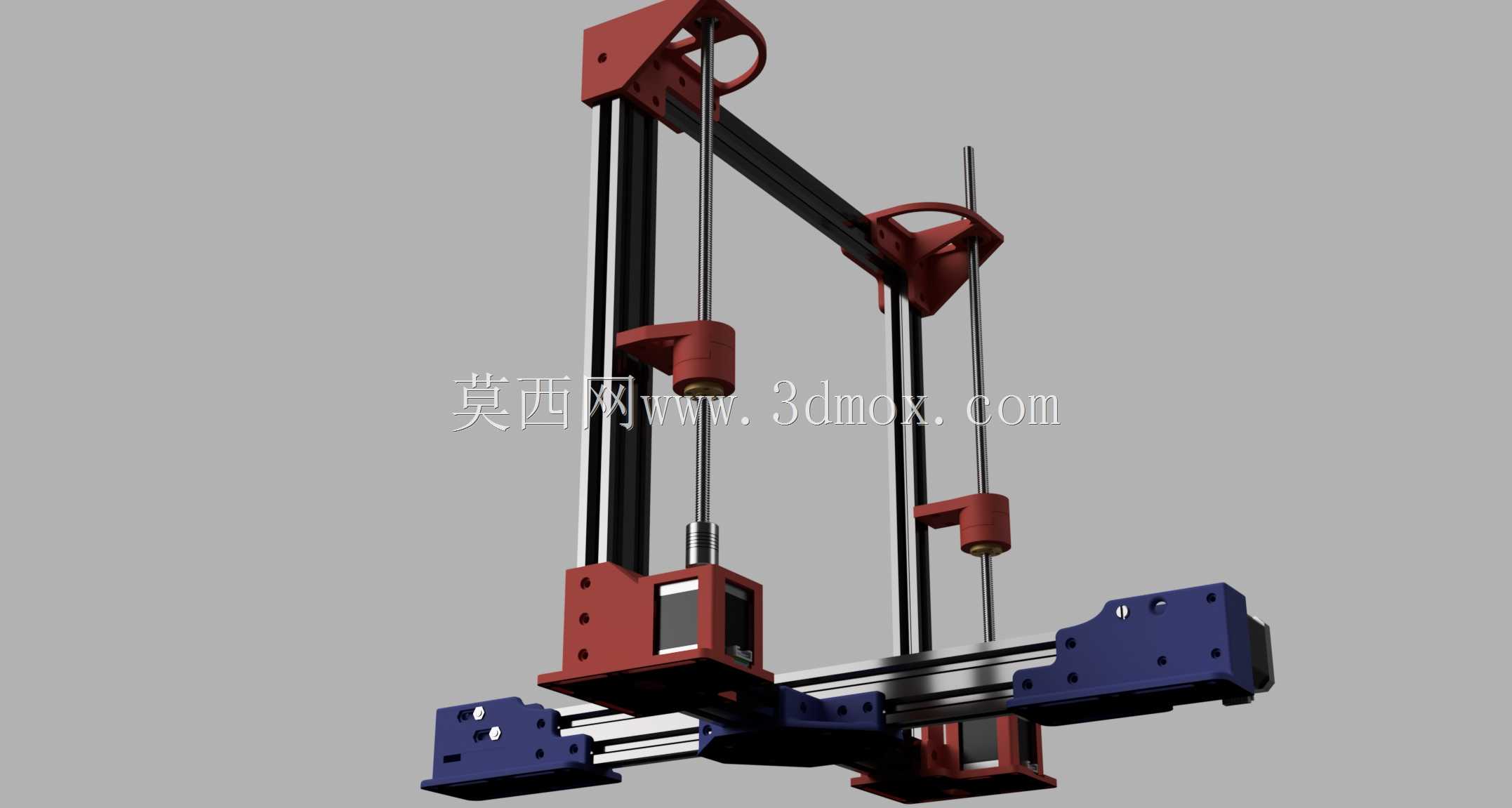

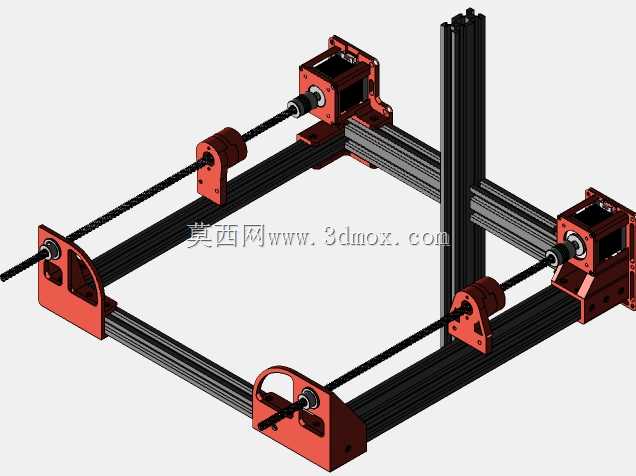

整套结构以标准工业铝型材作为搭建基底，四根垂直布置的Z轴立柱搭配底部交叉布置的XY轴运动横梁，形成对称式的框架受力结构，相比传统单Z轴或单侧双Z轴布局，双倒Z的对称设计能够让打印平台的升降受力更加均匀，避免长时间使用后出现的平台倾斜、Z轴 wobble抖动等常见问题。结构设计阶段针对48毫米规格的Nema17步进电机做了完全适配，若用户更换其他尺寸规格的驱动电机，仅需调整底座部分的立柱安装位即可完成适配，无需对整体框架做大规模改动。

结构中的oldham耦合器顶部预留了专门的润滑小孔，日常维护时无需拆解耦合器即可直接加注润滑脂，大幅降低后期维护的操作难度；oldham耦合器的中间段设计有辅助支撑结构，除支撑区域外其余部分均可直接采用原机参数打印制作，用户自行加工替换件的门槛极低，后期仅需用砂纸将oldham滑动段打磨至600目粗砂的粗糙度，即可保证滑动顺畅无卡顿。设计过程中还特意优化了丝杠螺母在渲染支架中的安装角度与固定方式，能够避免螺母在最低点位置与挠性联轴器发生对接干涉，同时将608zz轴承直接集成放置在支架内部，用于Z轴螺钉的导向定位，进一步提升Z轴传动的同轴度，减少传动过程中的径向窜动。

整套框架的安装边界完全兼容原Tarantula机型的外形尺寸，不会额外占用桌面放置空间，所有安装孔位均与原机通用，用户改装时无需对原有型材做二次打孔加工，直接替换对应部件即可完成升级，安装过程无需特殊工装工具，普通用户按照装配指引即可在短时间内完成组装调试。
